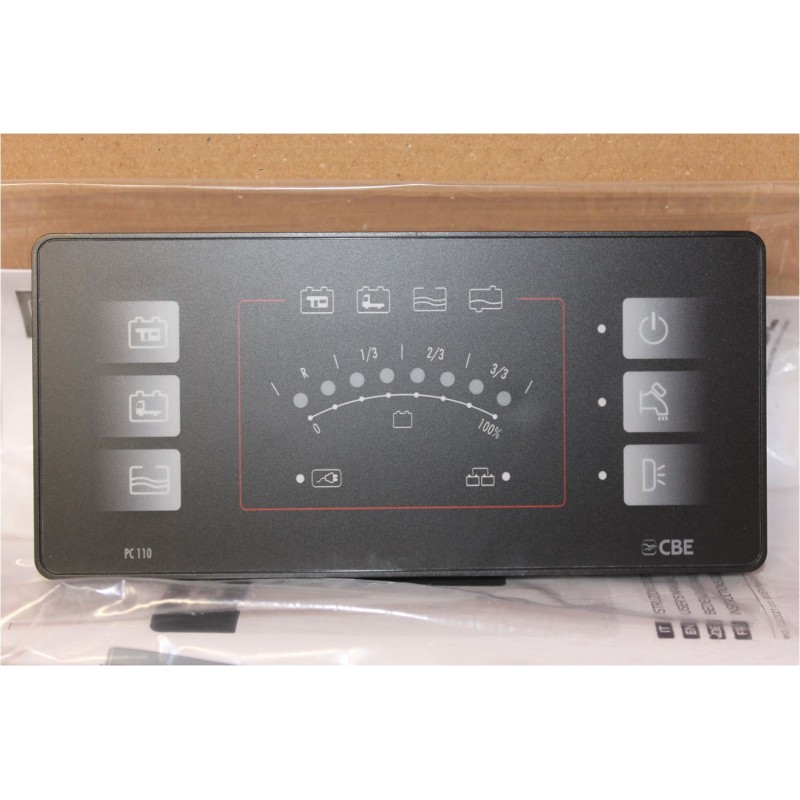

PC110-ST NOUVEAU - PANNEAU DE COMMANDE LED CBE - 111100

PC110-ST NOUVEAU - PANNEAU DE COMMANDE À LED STANDARD CBE - 111100

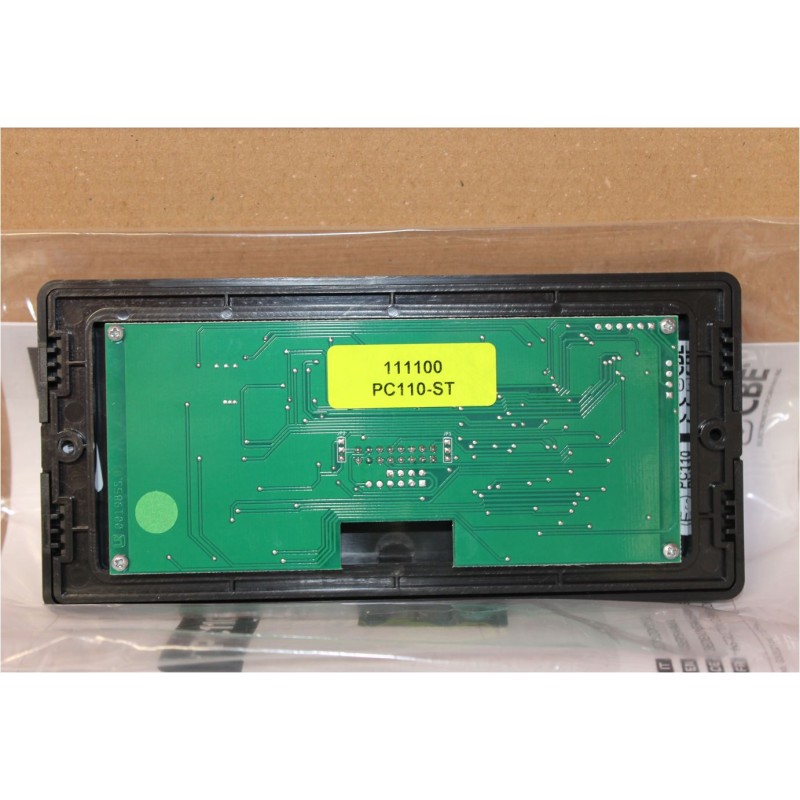

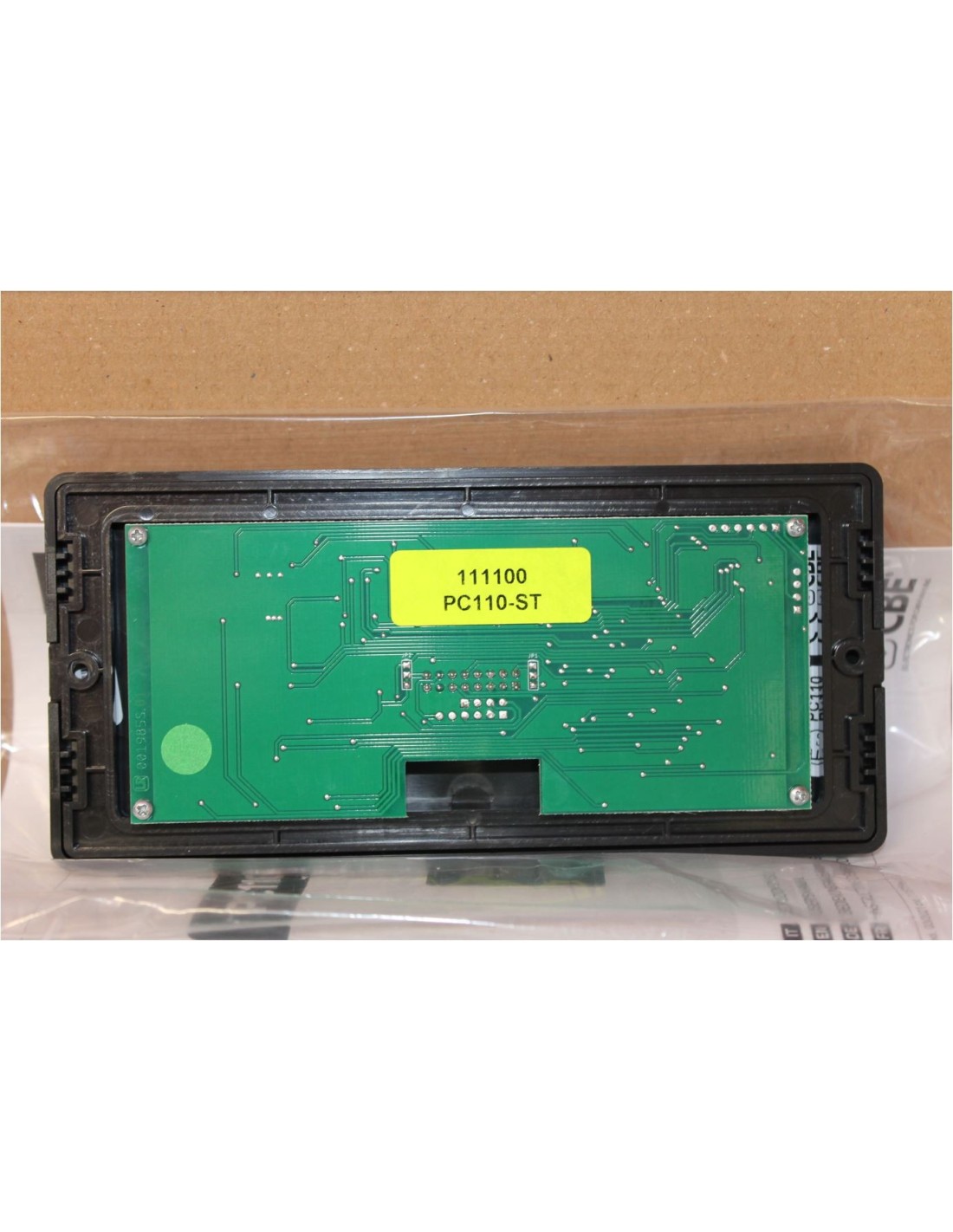

Article standard ; pour remplacer des systèmes existants, vérifiez toujours le numéro de code avant de commander.

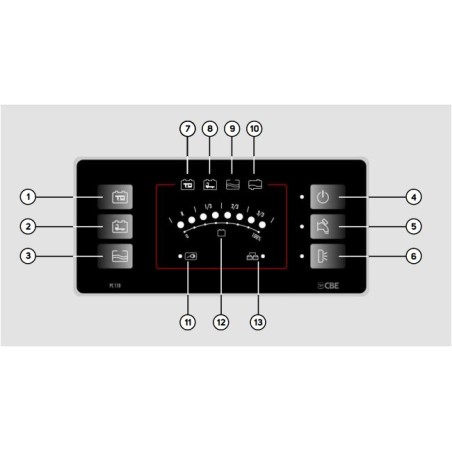

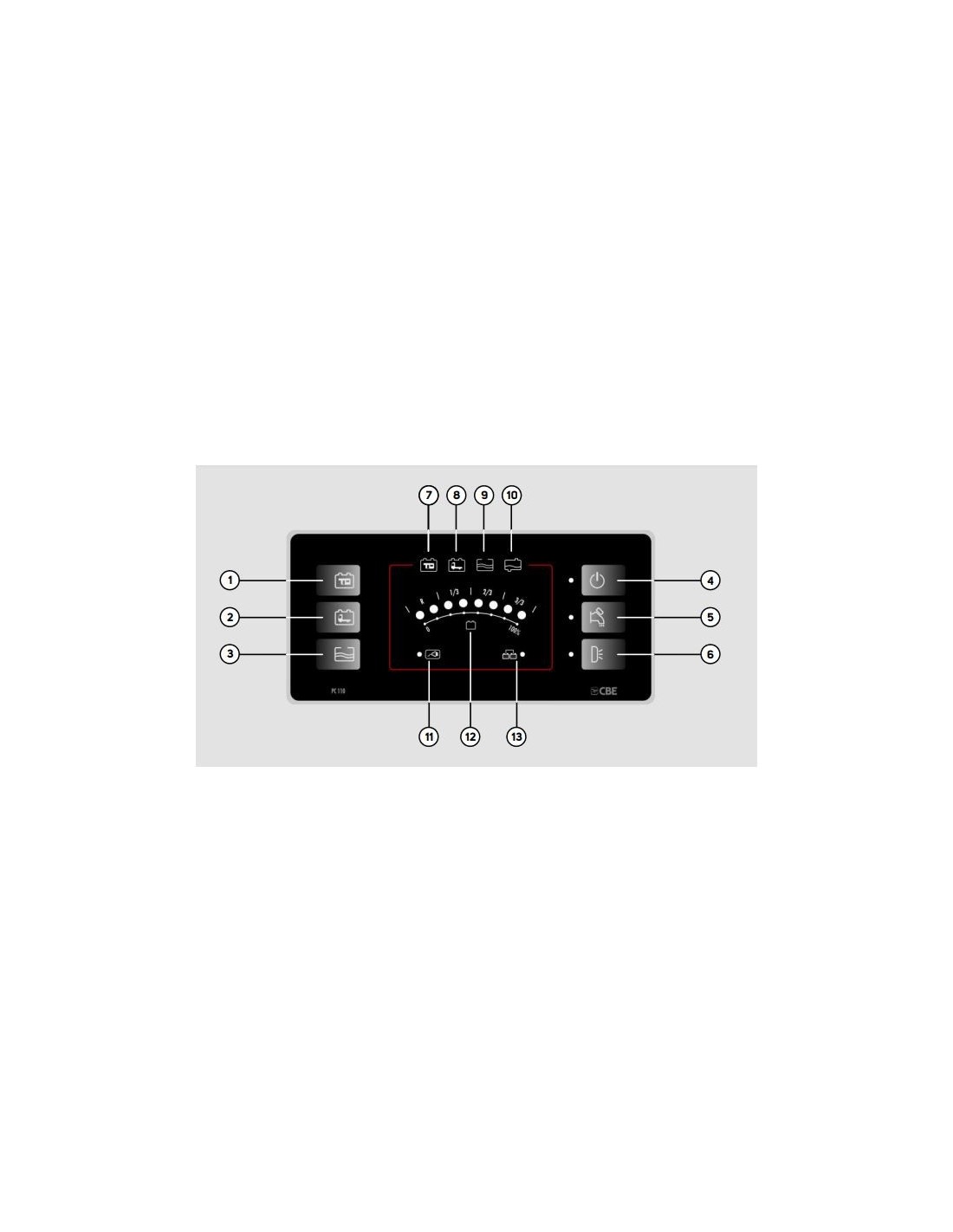

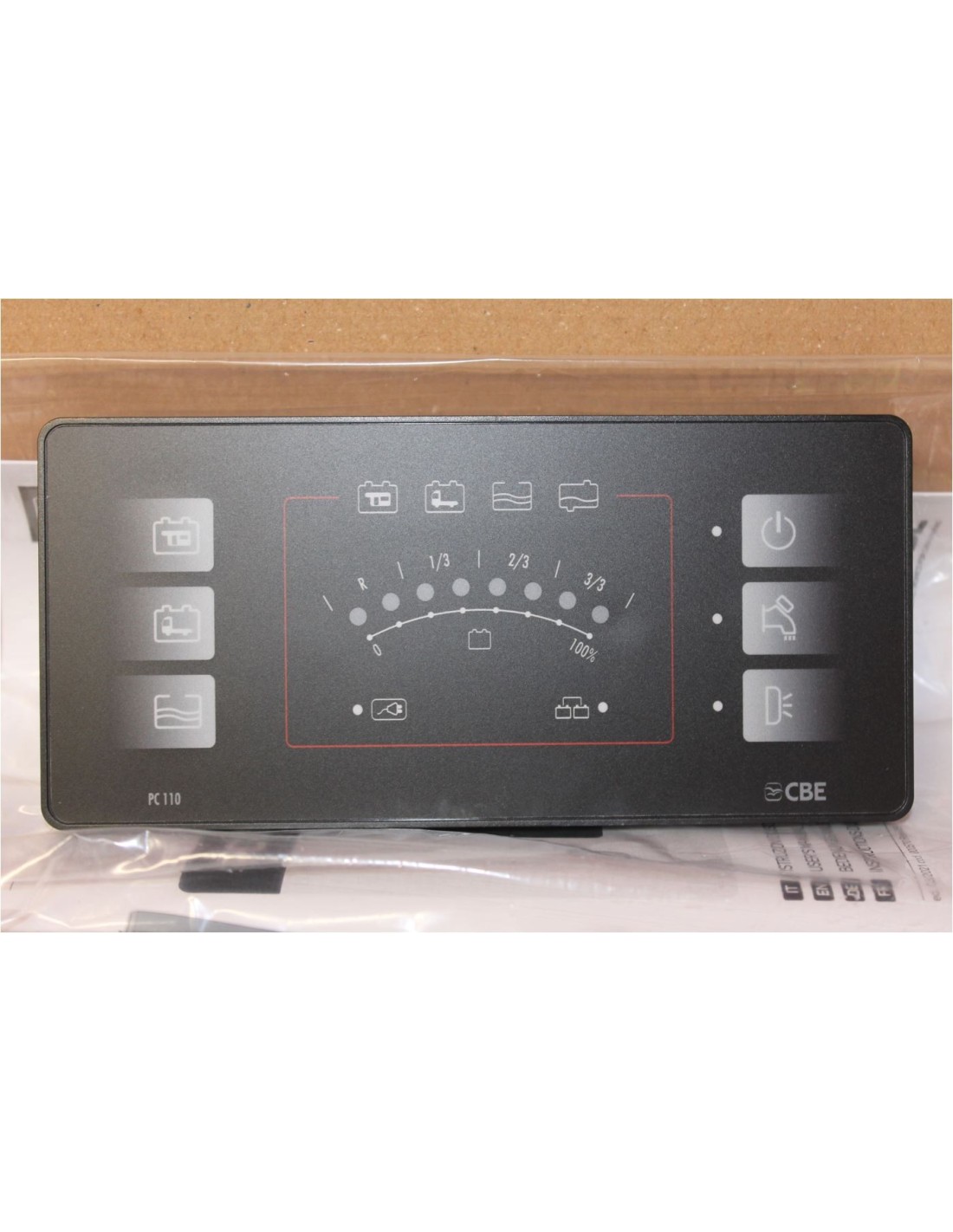

1. Bouton de vérification de la batterie de service (B2).
2. Bouton de vérification de la batterie du moteur (B1)
3. Bouton de commande du réservoir d'eau douce
4. Bouton de commande utilisateur général.
5. Le clignotement de la LED indique la batterie déchargée et l'intervention prochaine du dispositif de tension minimum. NB : à l'allumage, le panneau vérifie le fonctionnement de toutes les leds, sauf les réf. 6,11 et 13.
6. Bouton de commande de la pompe à eau, commande le relais de la pompe
7. Le bouton de commande de l'éclairage extérieur s'éteint automatiquement lorsque le moteur tourne
8. Le clignotement de ce symbole indique l'alarme de batterie de service déchargée (B1).
9. Le clignotement de ce symbole indique l'alarme de réservoir d'eau vide.
10. Le clignotement de ce symbole indique l'alarme de réservoir de récupération plein.
11. Led de signalisation secteur 230V connecté.
12. Affichage LED : - Voltmètre pour le contrôle de la tension moteur et batterie de service (échelle de 0 à 100%). - Niveau du réservoir d'eau claire (Réserve, 1/3, 2/3, 3/3).
