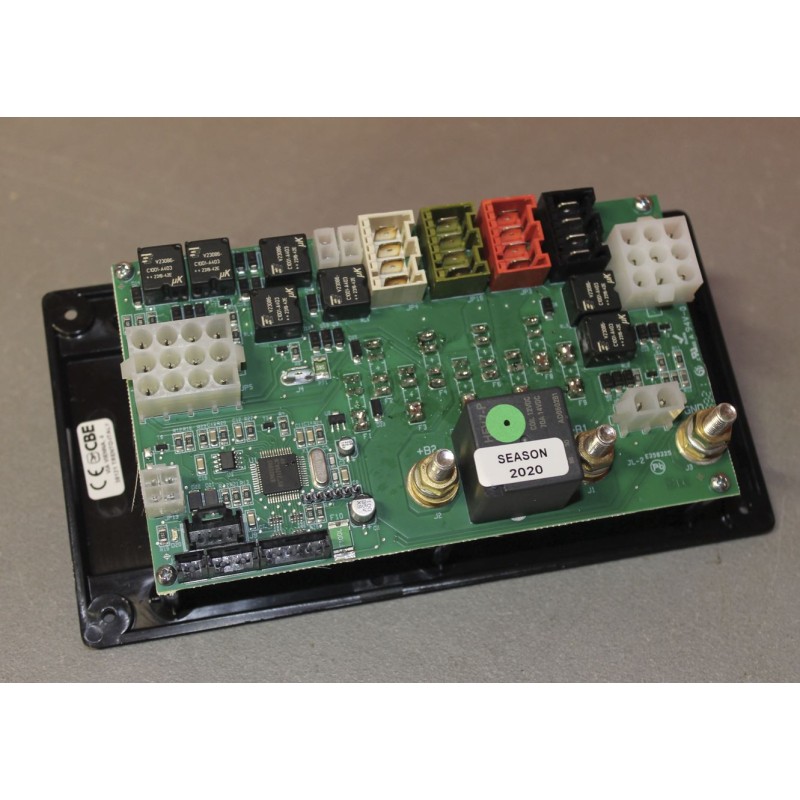

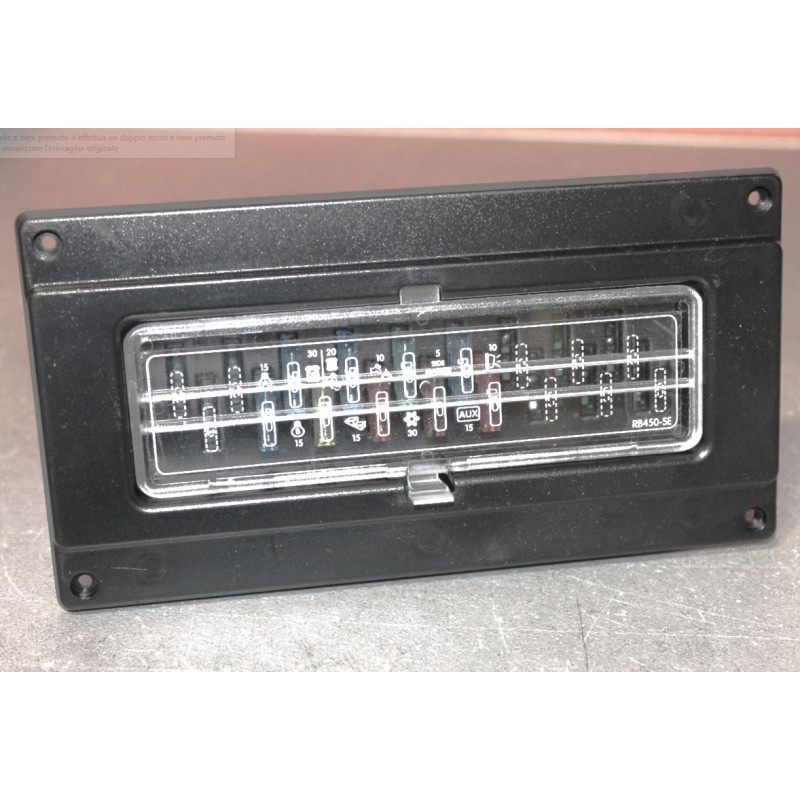

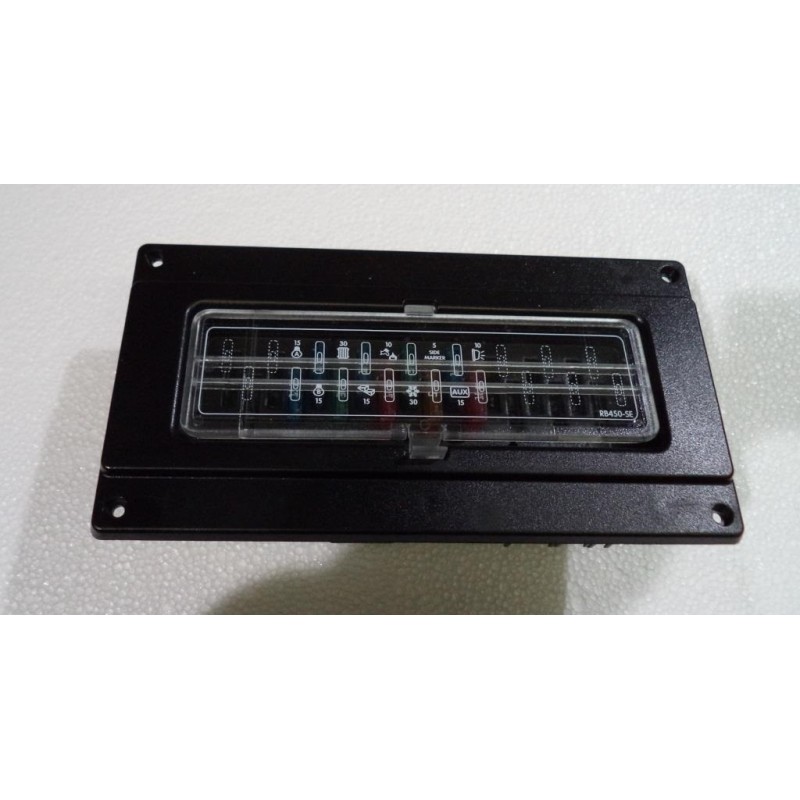

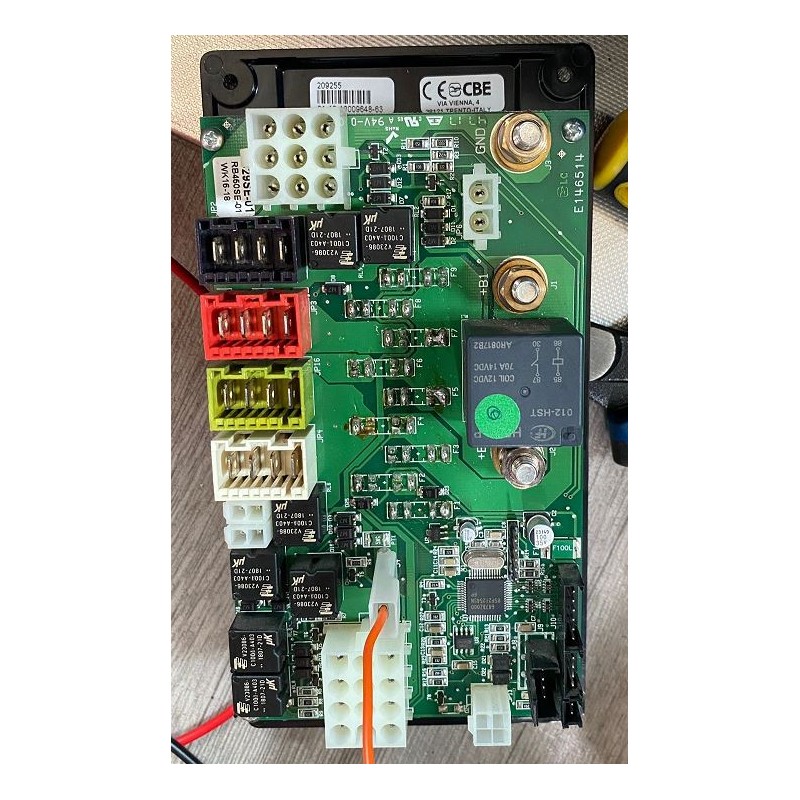

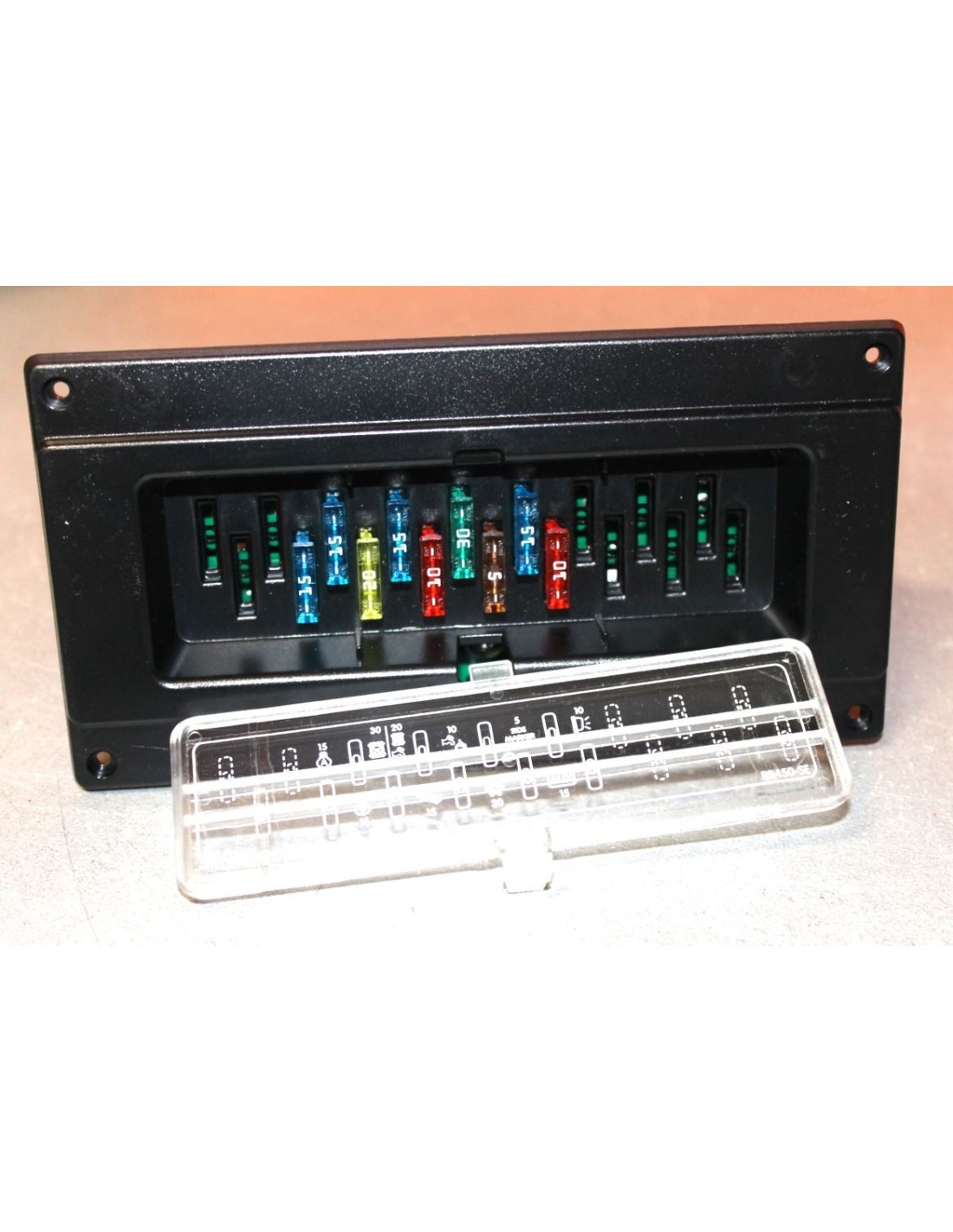

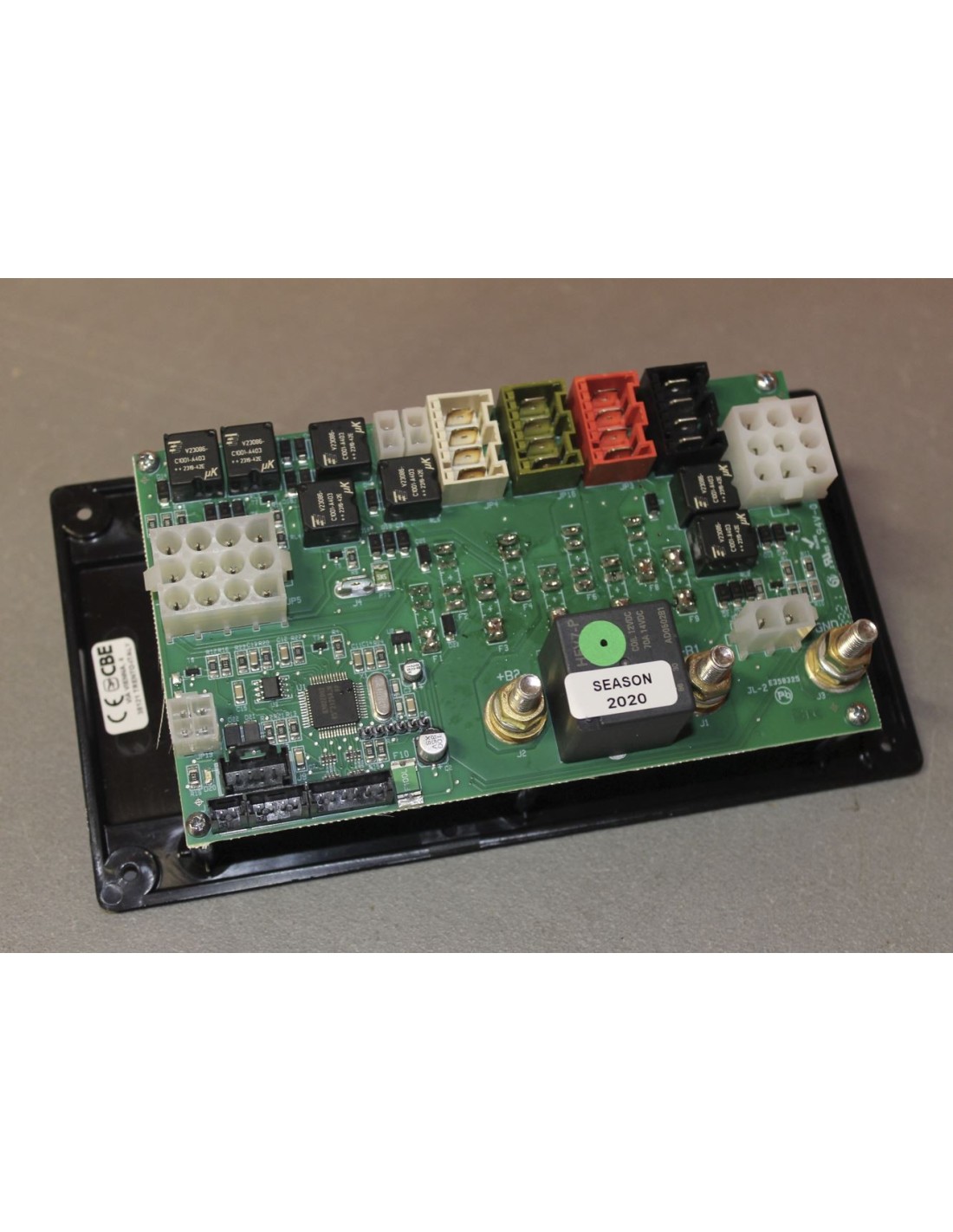

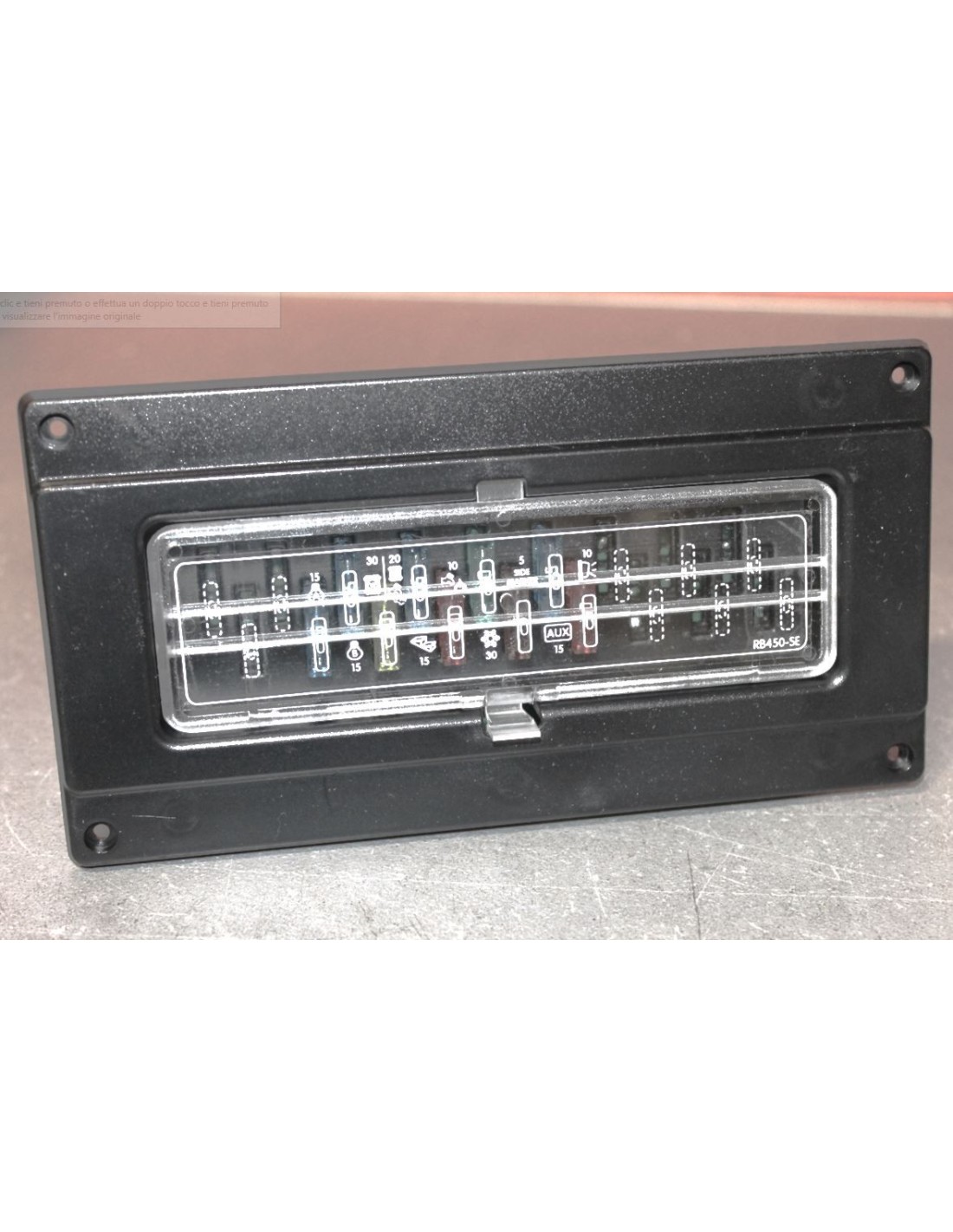

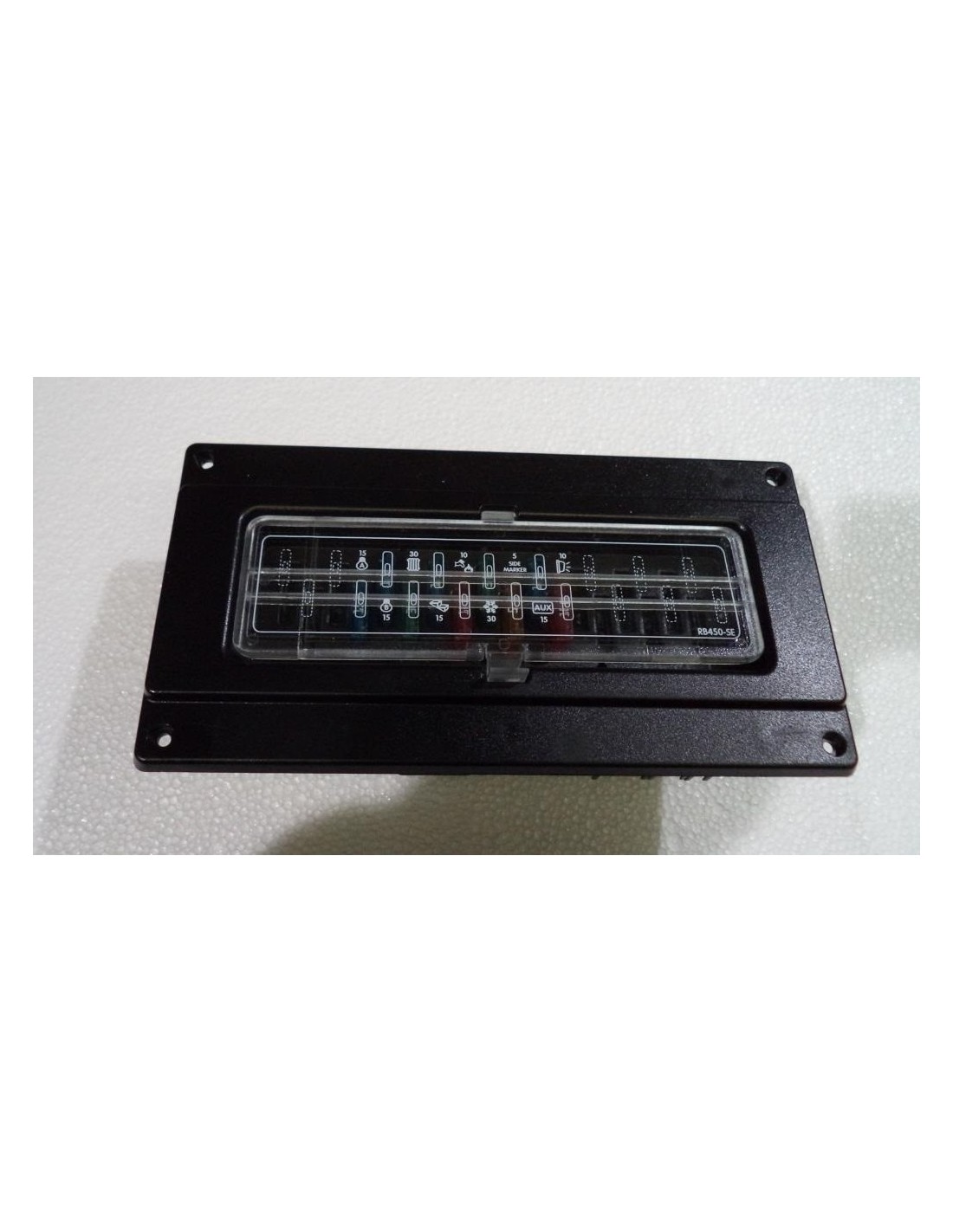

CBE RB450SE - 209255 PORTE-FUSIBLE

INTERRUPTEUR PORTE-FUSIBLE RB450-SE - CBE 209255

Le PANNEAU DE DISTRIBUTION 12V « RB450-SE » est associé au PANNEAU DE COMMANDE « PC180-SE »

FONCTIONS DU SYSTÈME

• CHARGE DE BATTERIE DE VOITURE (B1)
• SERVICES DE CHARGE DE BATTERIE (B2)
• SÉPARATEUR ÉLECTRONIQUE DE BATTERIE

Voir la description détaillée des fonctions dans la description étendue

Monté sur ARMOIRE

FONCTIONS DU SYSTÈME

CHARGE DE BATTERIE DE VOITURE (B1)

Un appareil électronique contrôlé par le signal secteur insère les batteries en parallèle avec la tension
batterie de service B2 > 13,5 V et l'éteint avec le chargeur de batterie éteint ou avec une tension < 12,5 V.

SERVICES DE CHARGE DE BATTERIE (B2)

• avec alternateur : via le relais séparateur lorsque le moteur tourne.
• avec secteur 230V : système tampon via chargeur de batterie
• avec module photovoltaïque : via régulateur solaire.

SÉPARATEUR ÉLECTRONIQUE DE BATTERIE

Un appareil électronique insère les batteries en parallèle en présence d'une des conditions suivantes :
1) Avec signal D+ positif (connecteur réf.14, broche 1).
2) Avec signal + clé FIAT (connecteur réf.9, broche 3) et signal négatif D+ FIAT (connecteur
réf. 9, broche 2).
Cet appareil pilote les relais des utilisateurs dépendants de la sortie D+ (réfrigérateur, éclairage extérieur, retour
antenne, etc.).
