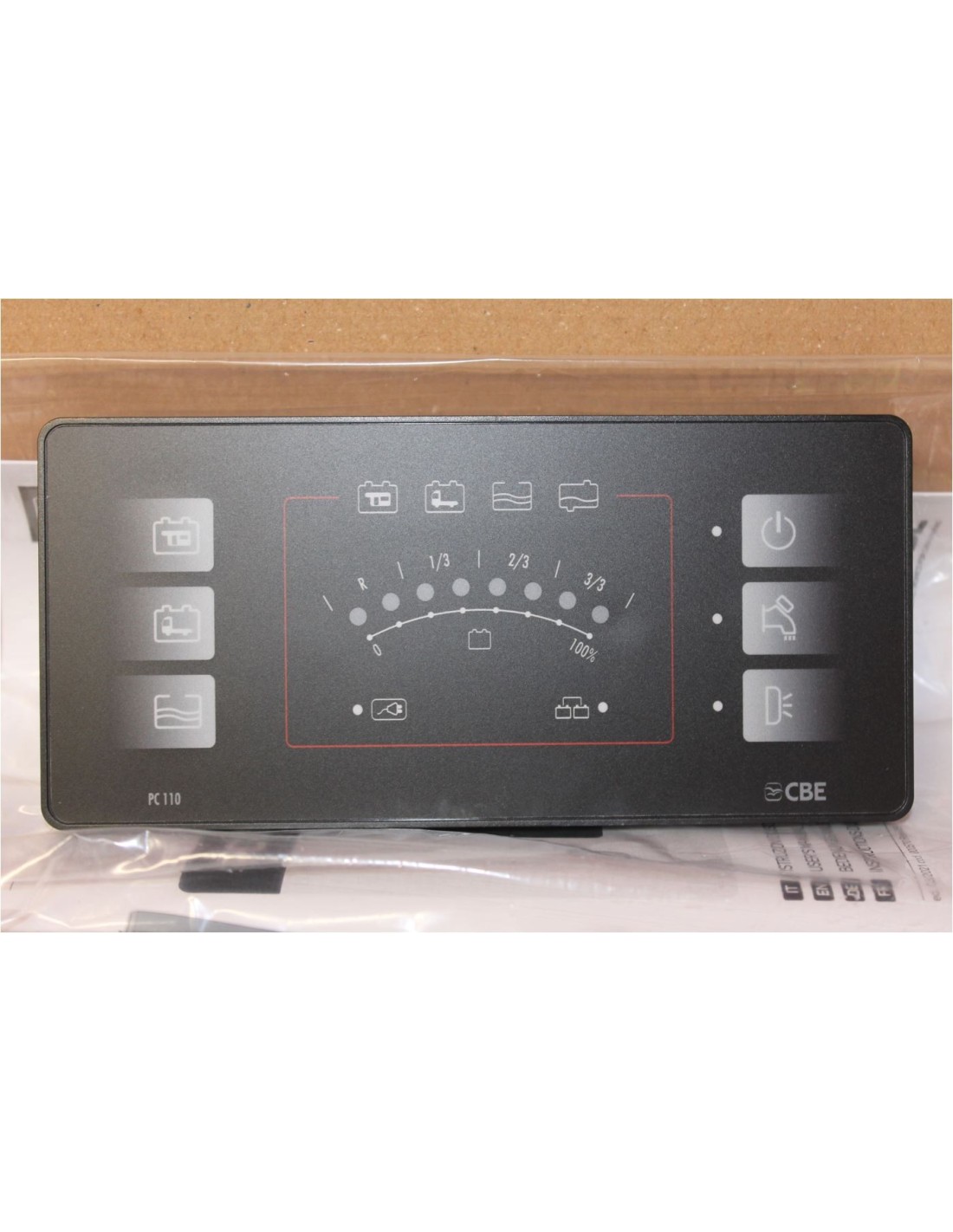

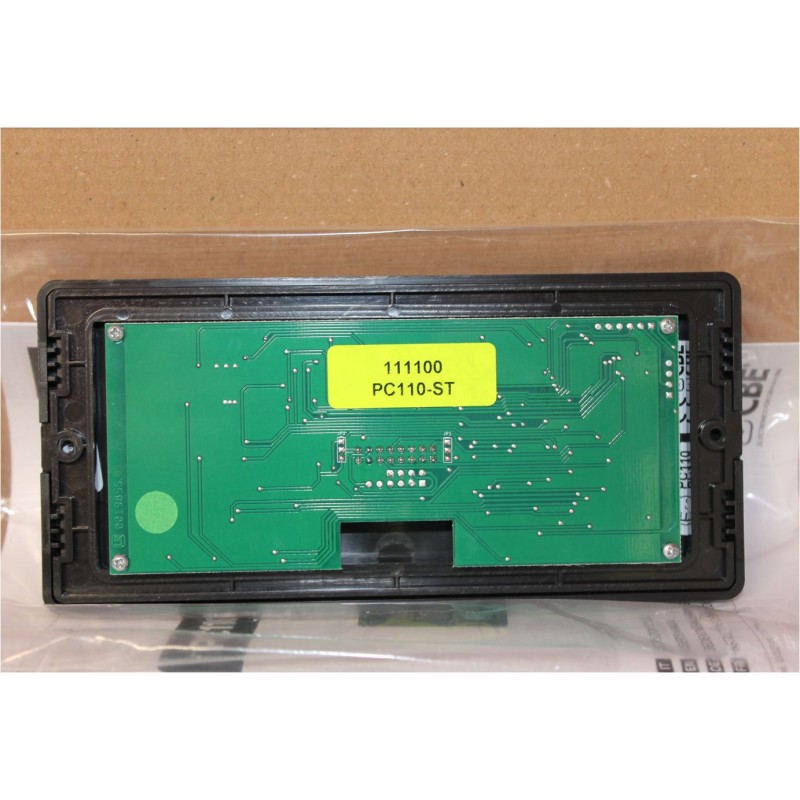

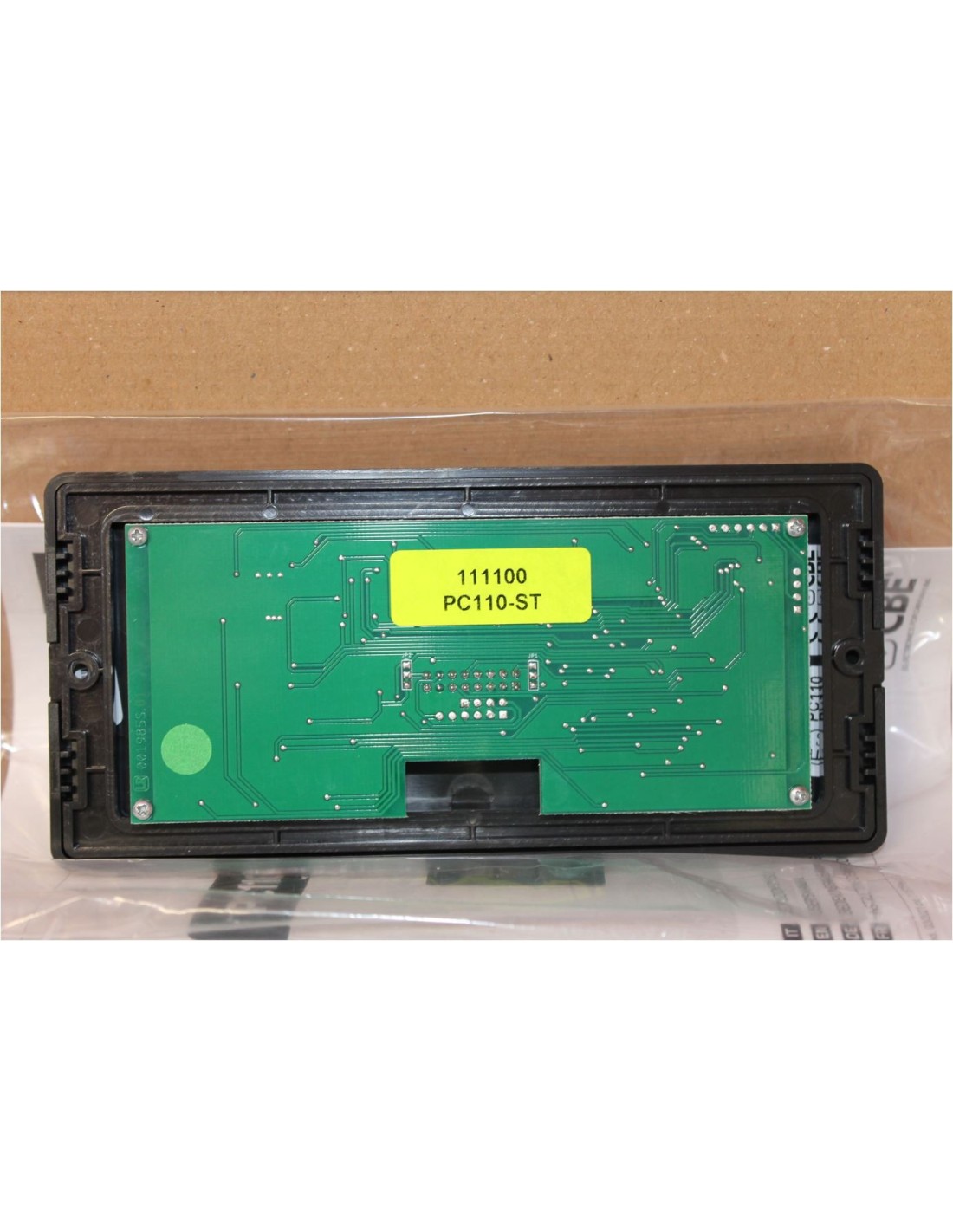

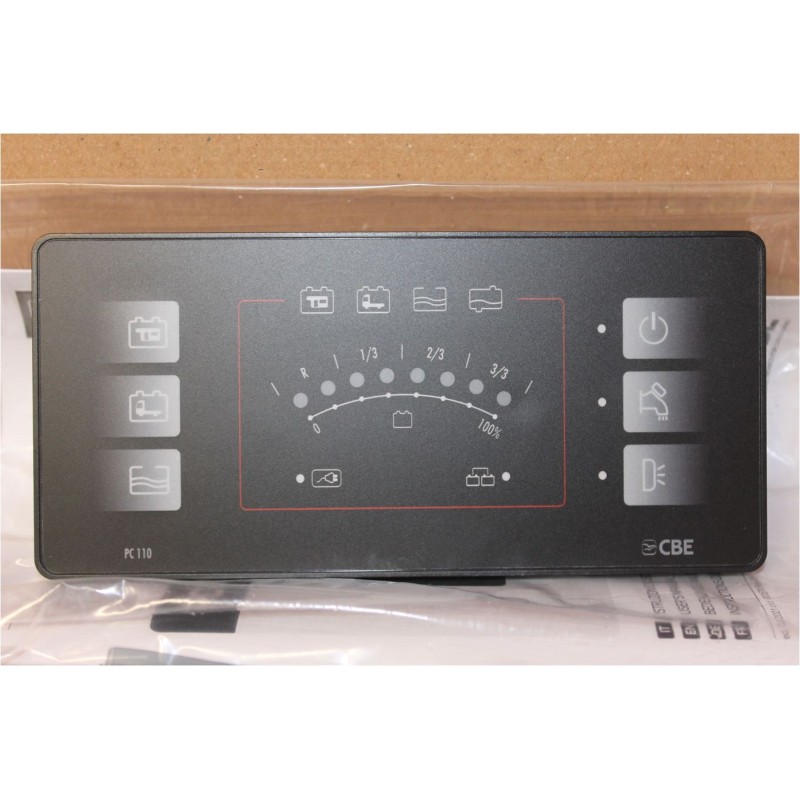

PC110-ST NEW - PANNELLO DI COMANDO A LED CBE - 111100

PC110-ST NEW - PANNELLO DI COMANDO STANDARD A LED CBE - 111100

Articolo standard; per sostituzione su impianti già esistenti verificare sempre il numero di codice prima di ordinare.

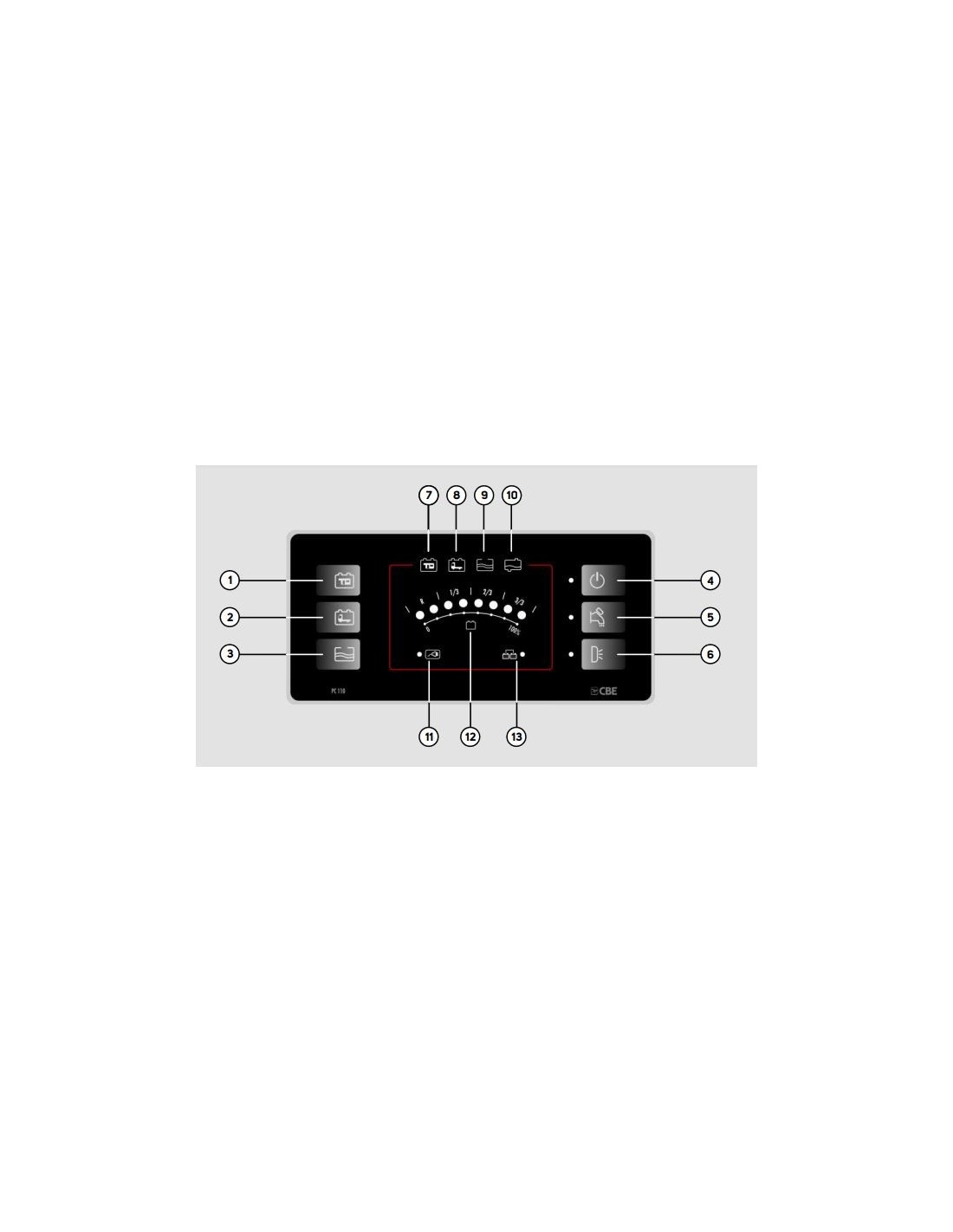

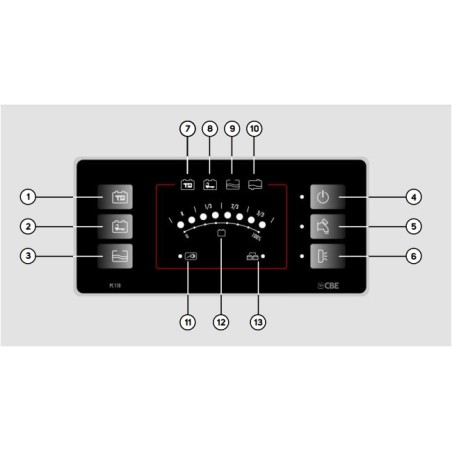

1. Pulsante per il controllo della batteria servizi (B2).
2. Pulsante per il controllo della batteria motore (B1)
3. Pulsante per il controllo del serbatoio acque chiare
4. Pulsante generale di comando utenze.
5. ll lampeggio del led indica la batteria scarica ed il prossimo intervento del dispositivo di minima tensione. NB: all'accensione il pannello effettua una verifica di funzionamento di tutti i led, tranne i rif. 6,11 e 13.
6. Pulsante di comando pompa acqua, comanda il relè pompa
7. Pulsante di comando luce esterna si spegne automaticamente con il motore in moto
8. Il lampeggio di questo simbolo indica l'allarme di batteria servizi (B1) scarica.
9. Il lampeggio di questo simbolo indica l'allarme di serbatoio acqua vuoto.
10. Il lampeggio di questo simbolo indica l'allarme di serbatoio recupero pieno.
11. Led segnalazione rete 230V collegata.
12. Visualizzatore a led: - Voltmetro per il controllo della tensione delle batterie motore e servizi (scala da 0 a 100%). - Livello del serbatoio acqu e chiare (Riserva, 1/3, 2/3, 3/3).
13. Indica la carica della batteria servizi tramite l alternatore motore.
