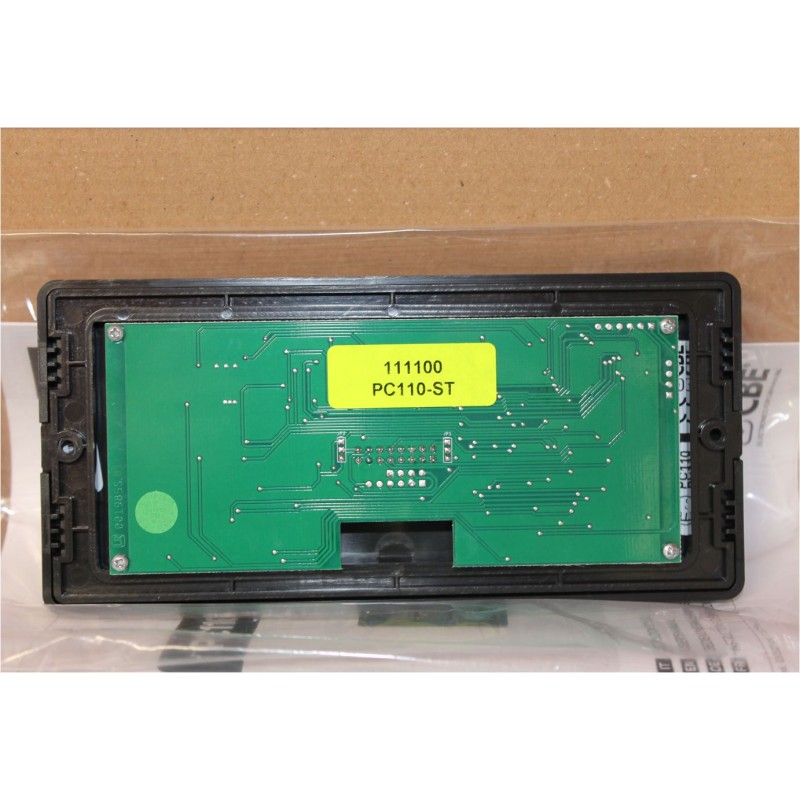

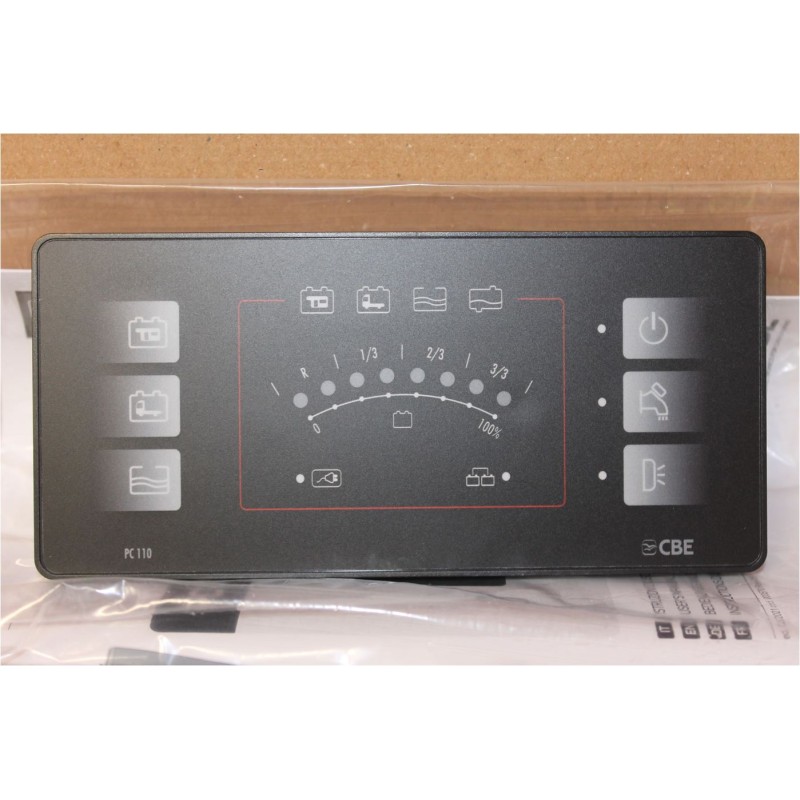

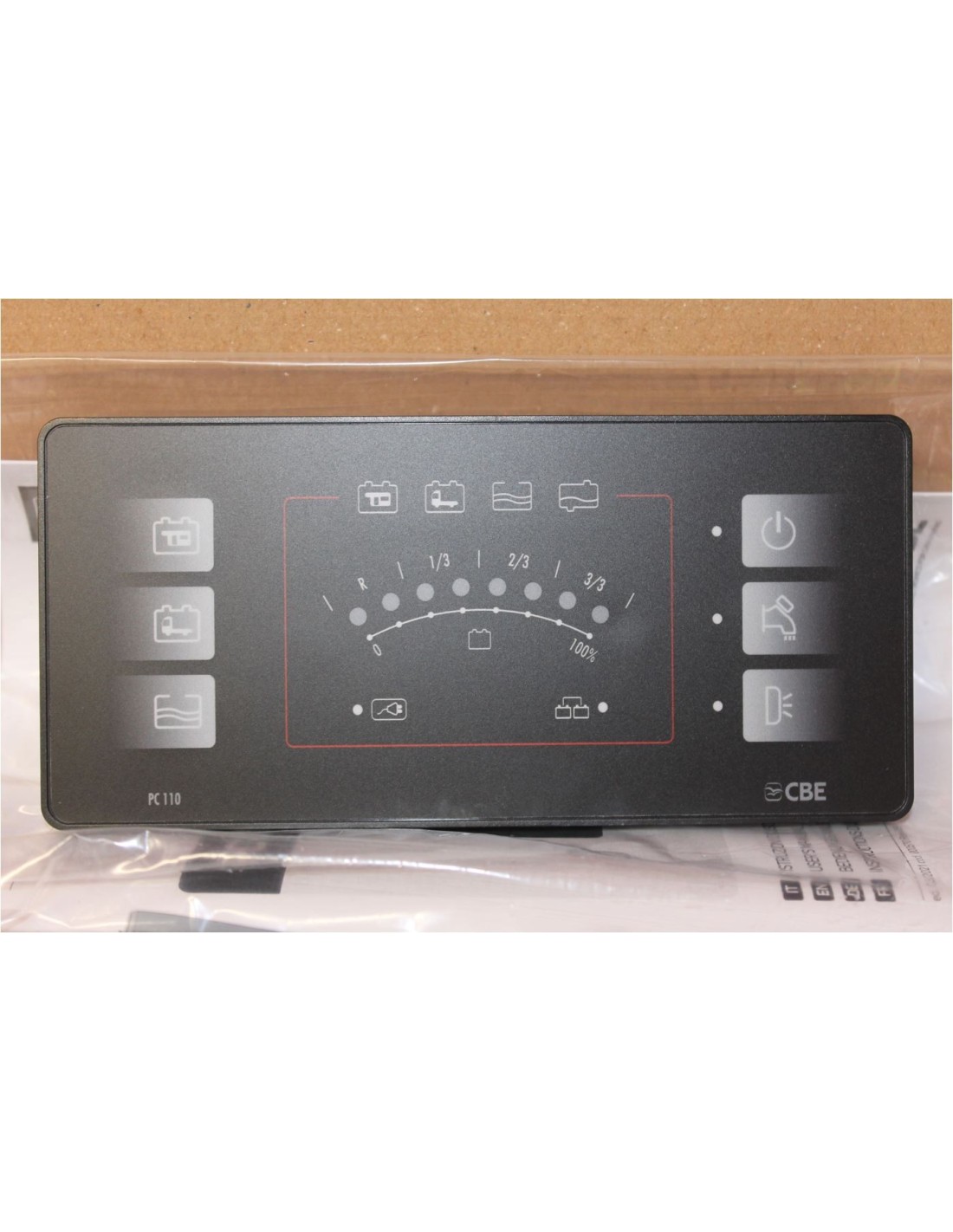

PC110-ST NUEVO - PANEL DE CONTROL LED CBE - 111100

PC110-ST NUEVO - PANEL DE CONTROL LED ESTÁNDAR CBE - 111100

artículo estándar; para reemplazar los sistemas existentes, verifique siempre el número de código antes de realizar el pedido.

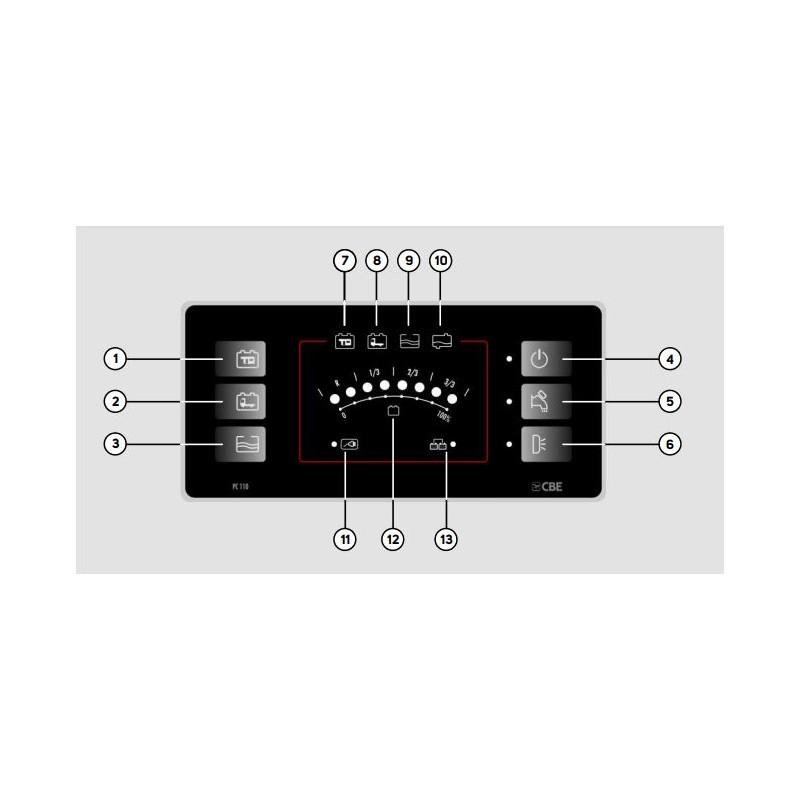

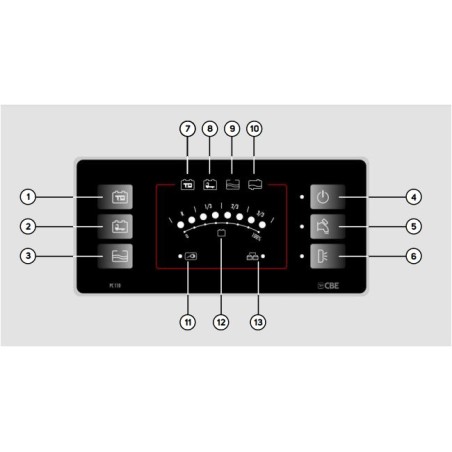

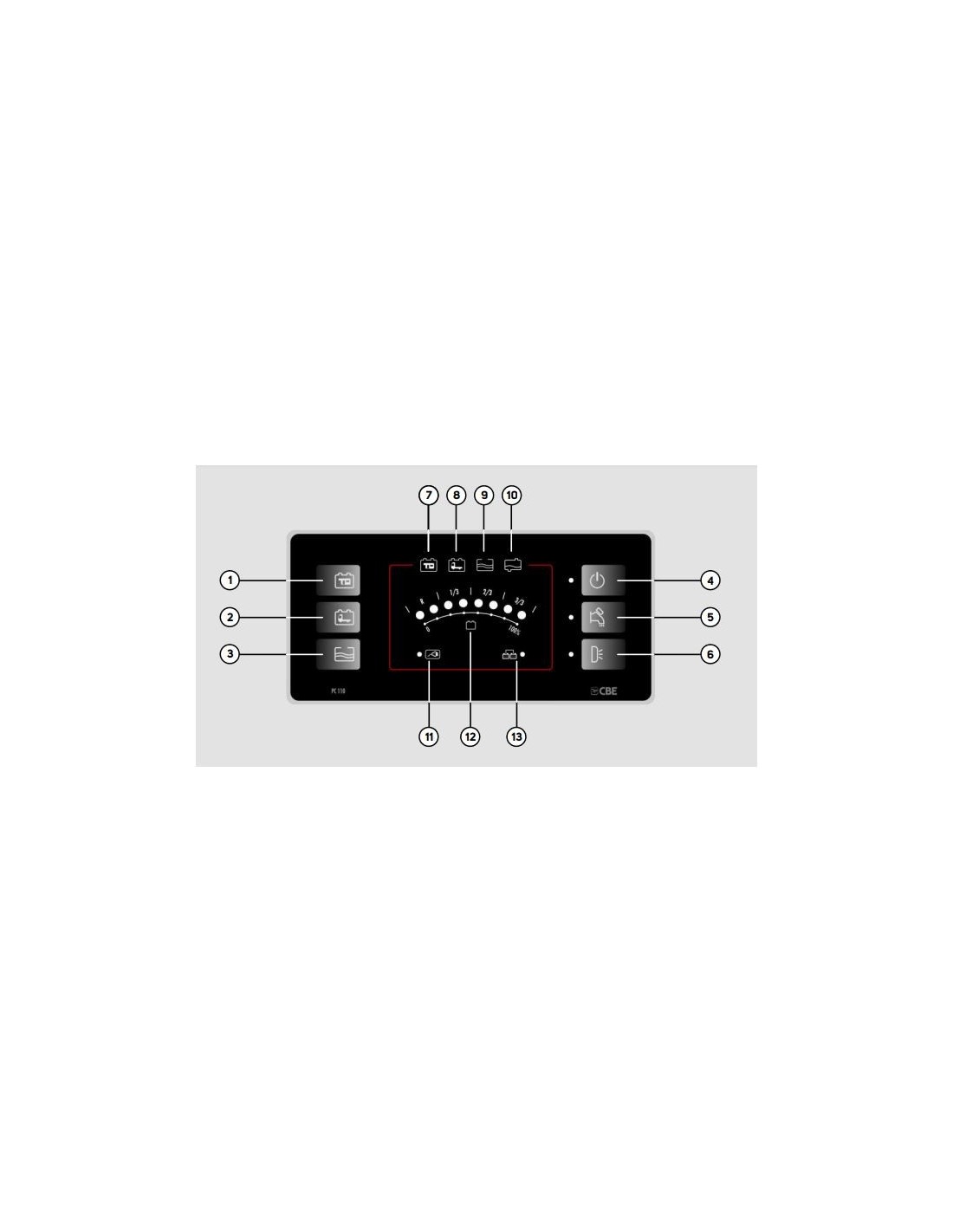

1. Botón de comprobación de batería de servicio (B2).
2. Botón de control de la batería del motor (B1)
3. Botón de control del tanque de agua dulce
4. Botón de comando de usuario general.
5. El parpadeo del LED indica batería descargada y la próxima intervención del dispositivo de mínima tensión. NOTA: cuando está encendido, el panel comprueba el funcionamiento de todos los LED, excepto las refs. 6,11 y 13.
6. Botón de control de la bomba de agua, controla el relé de la bomba
7. El botón de control de luces externo se apaga automáticamente con el motor en marcha
8. El parpadeo de este símbolo indica la alarma de batería de servicio descargada (B1).
9. El parpadeo de este símbolo indica la alarma de depósito de agua vacío.
10. El parpadeo de este símbolo indica la alarma de tanque de recuperación lleno.
11. Led de señalización de red 230V conectada.
12. Display LED: - Voltímetro para control de tensión del motor y de la batería de servicio (escala de 0 a 100%). - Nivel del depósito de agua limpia (Reserva, 1/3, 2/3, 3/3).
13. Indica la carga de la batería de servicio a través del alternador del motor.
