CBE PC210-ST Système LED complet

CBE PC210 Système complet STANDARD Feux de commande et de contrôle à LED pour les installations électriques 12V du camping-car.

Principales caractéristiques et fonctions :

• Panneau de commande avec écran LCD 2,9" 12 couleurs

• Boutons tactiles capacitifs

• Vérifiez les volts et le graphique de l'état de la batterie de la voiture et de la batterie de service.

• Contrôle en % et graphique de l'état du réservoir d'eau propre

• Alarme de réserve du réservoir d'eaux grises

• Séparateur de batterie électronique intégré

• Gestion du réfrigérateur à trois voies

• 10 fusibles de protection utilisateur 12V

• Chargement de batterie de voiture

• Contrôle de la tension minimale (fonction « économiseur de batterie »)

• Affichage de la température interne et externe

• Dimensions du panneau de commande 170x80 mm

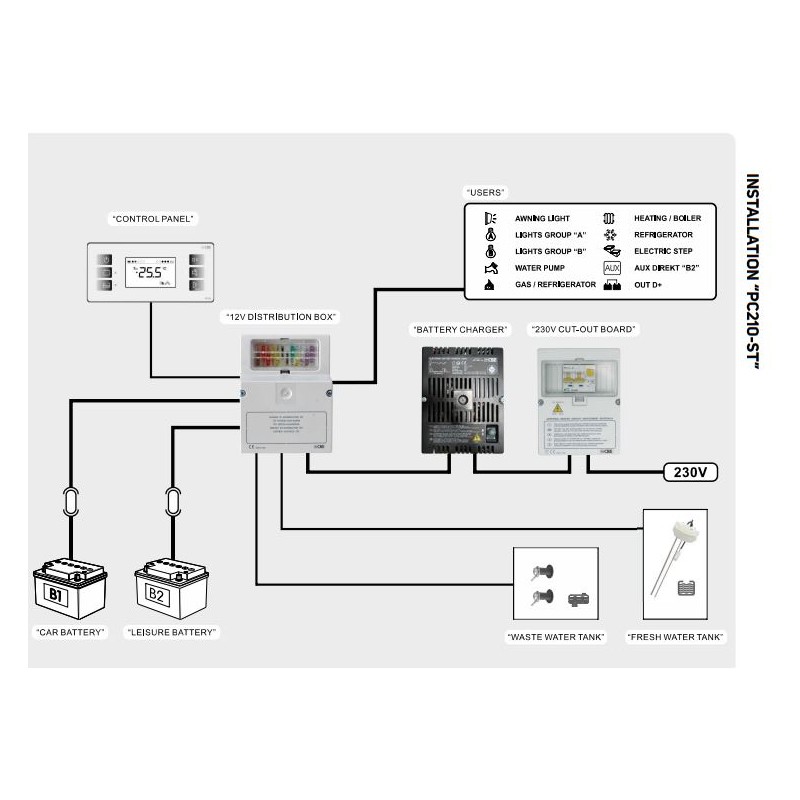

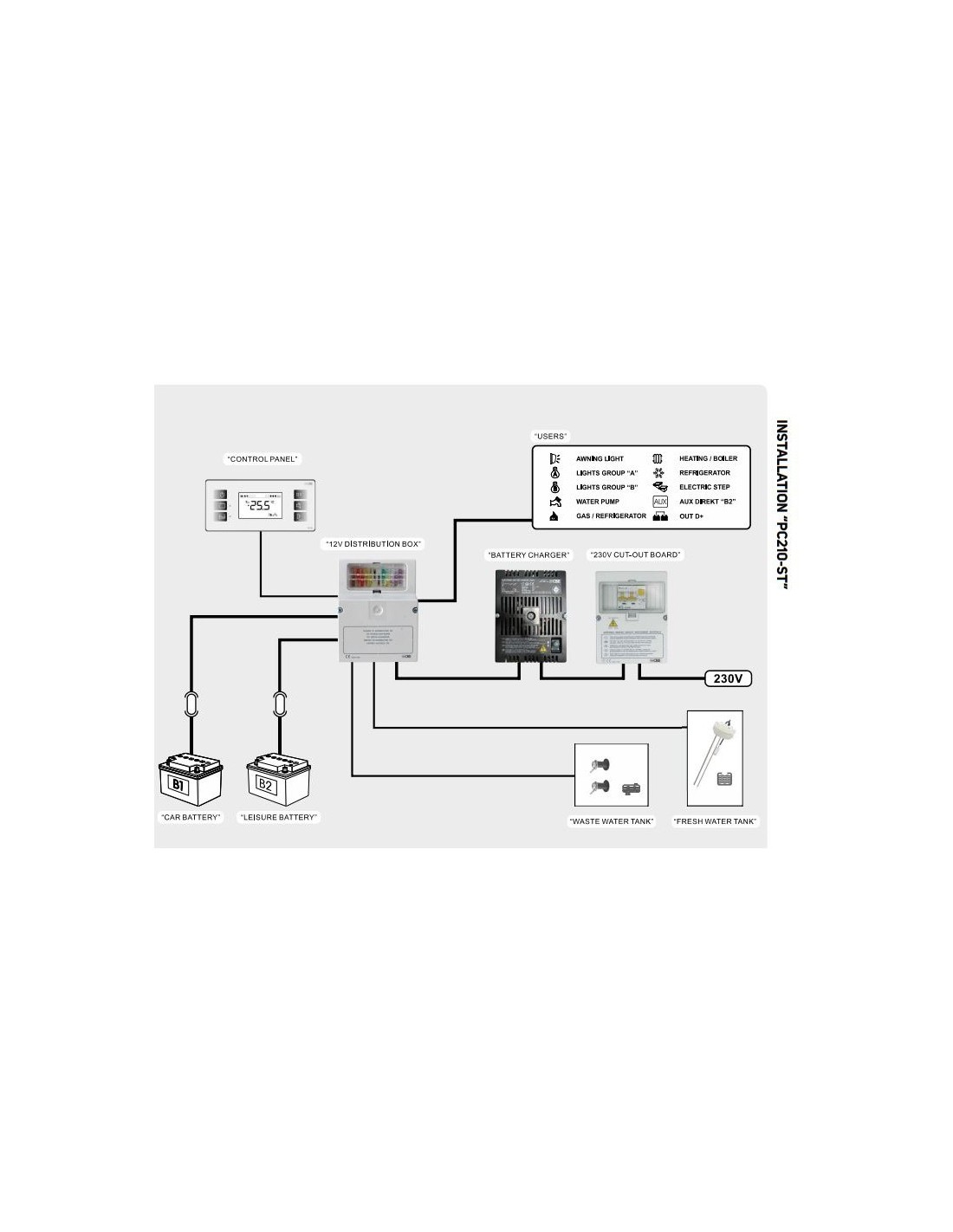

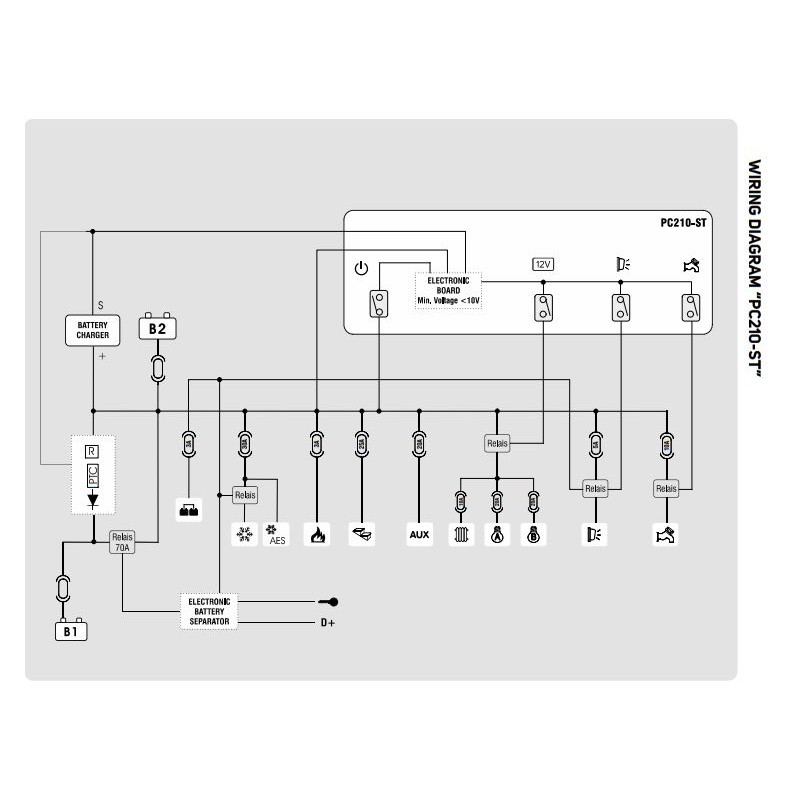

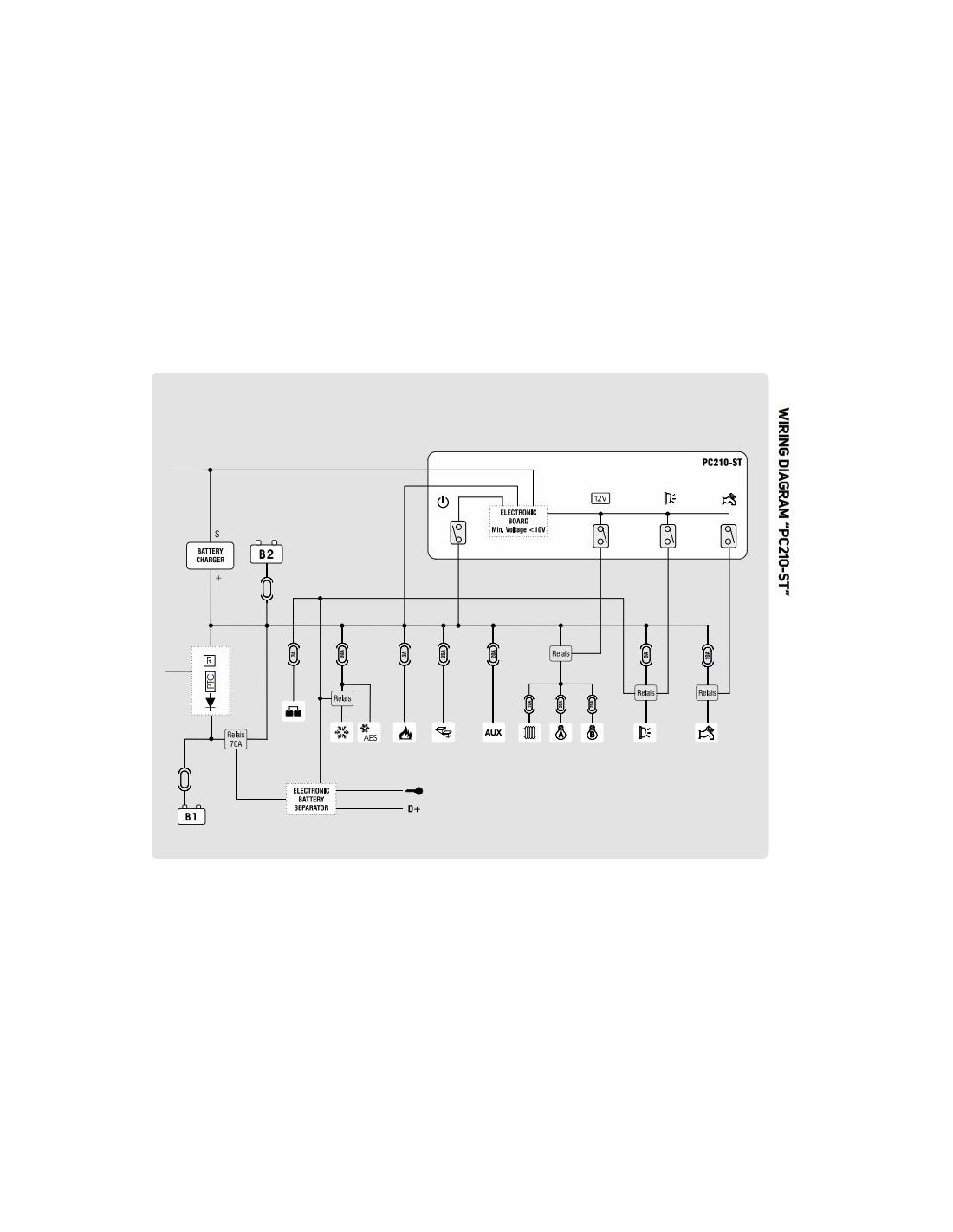

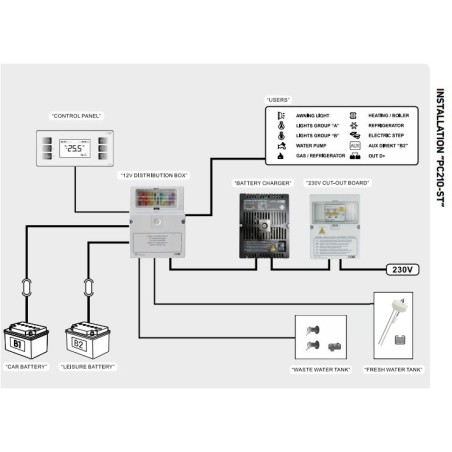

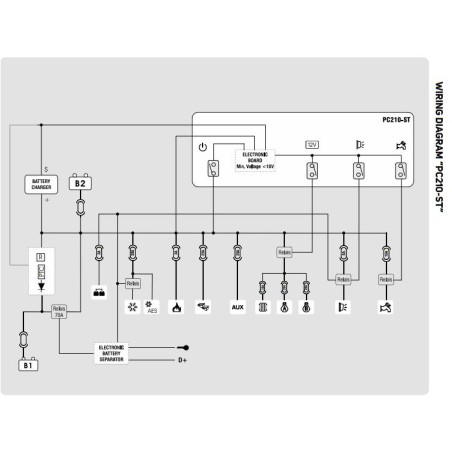

SYSTÈME COMPOSÉ DE :

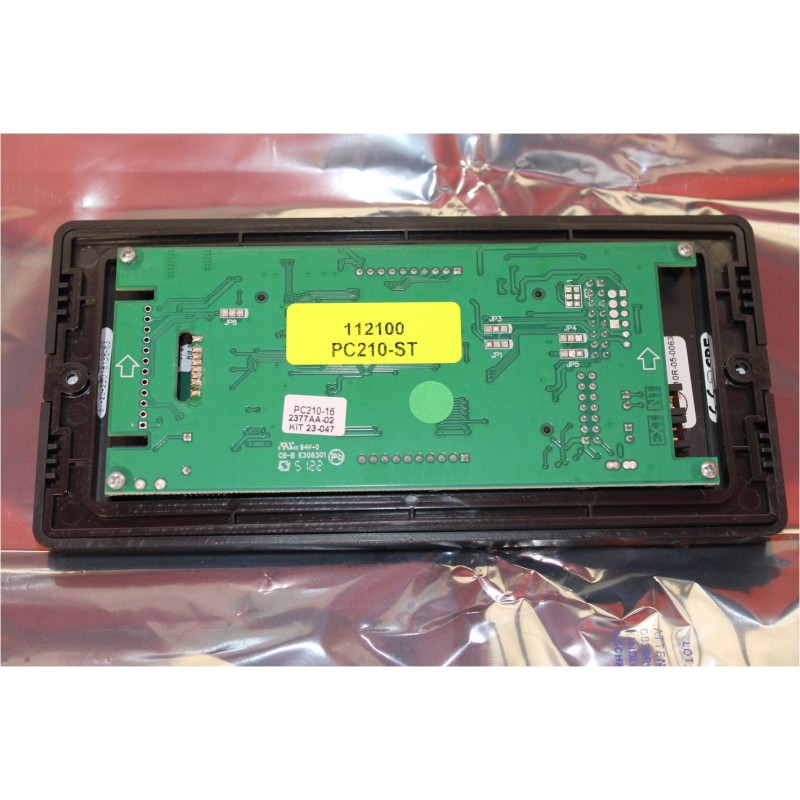

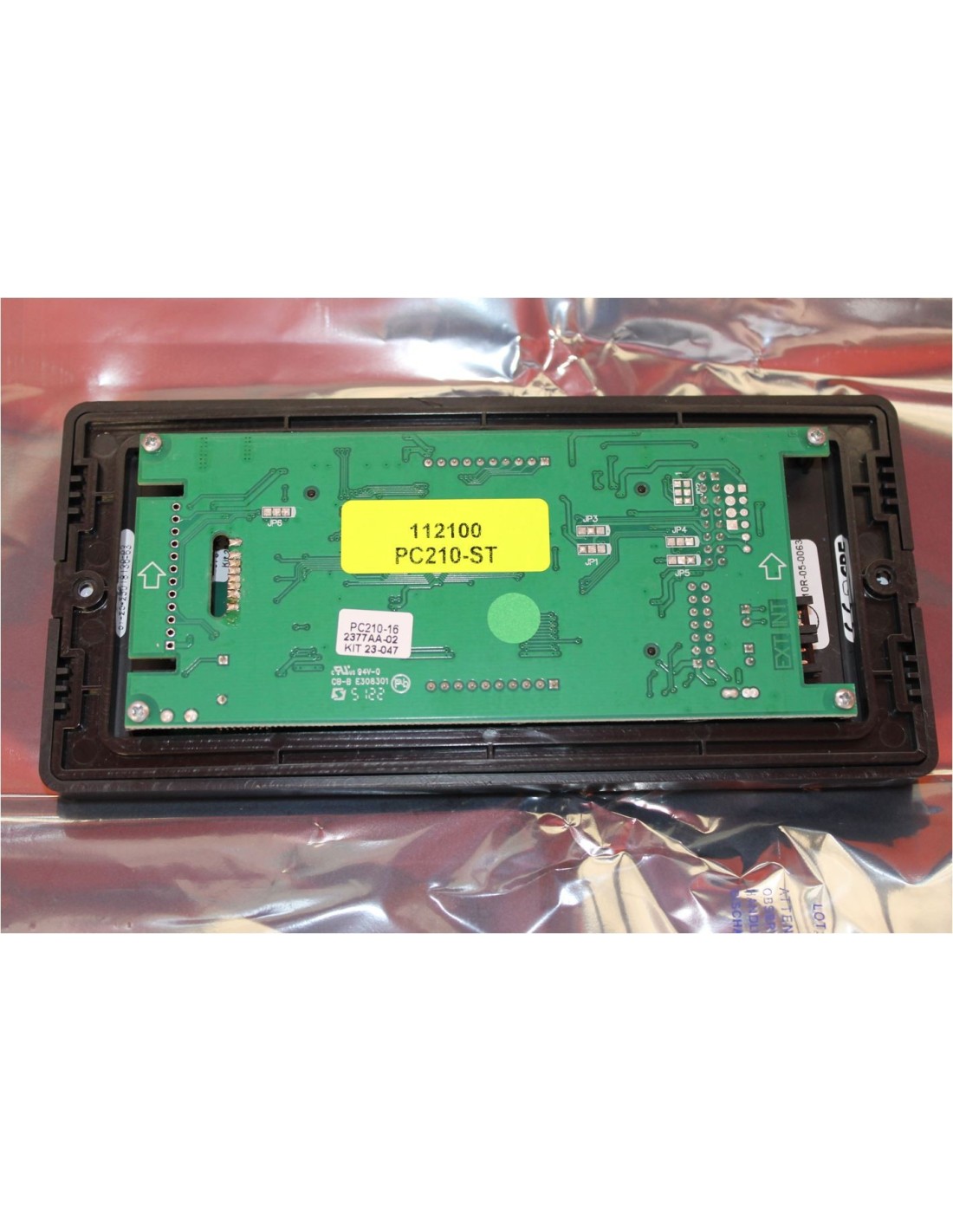

• PANNEAU DE COMMANDE PC210-ST code 112100

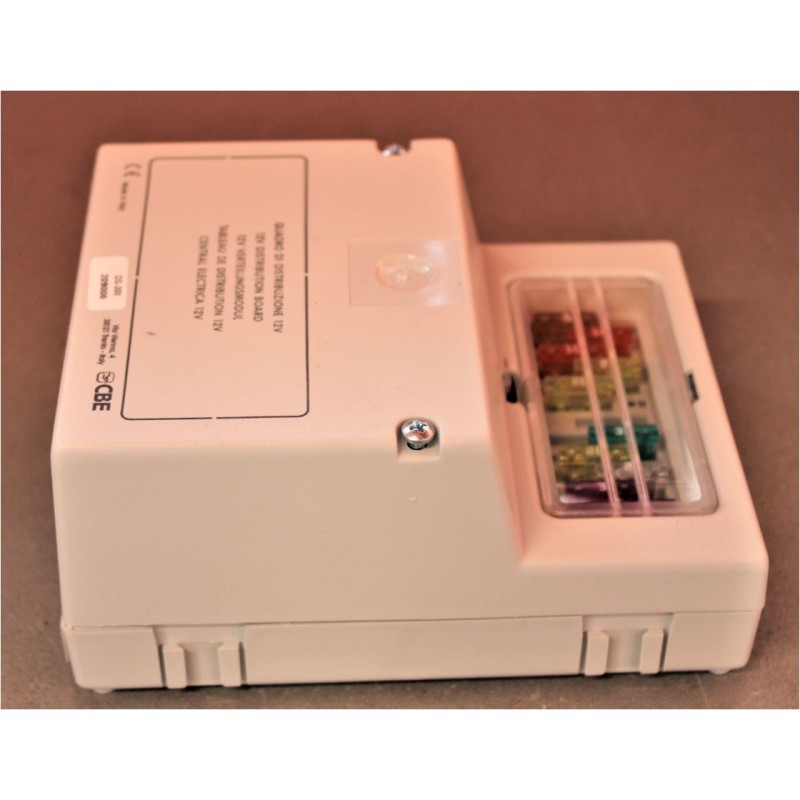

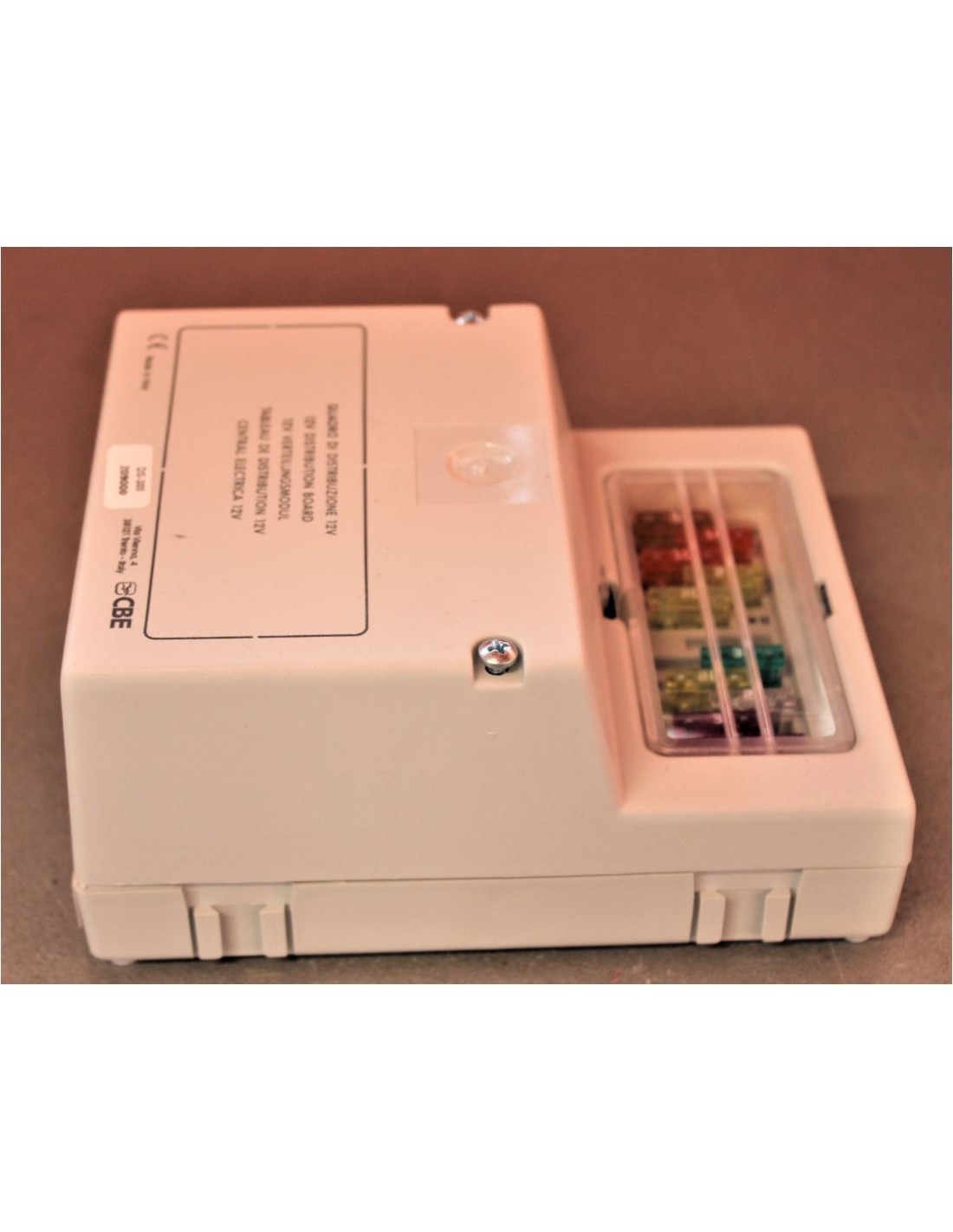

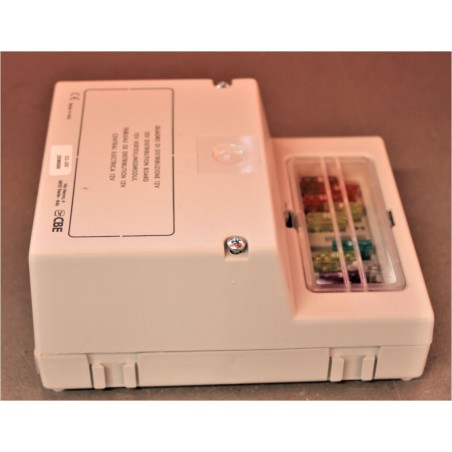

• PANNEAU DE DISTRIBUTION UTILISATEUR - FUSIBLES DE PROTECTION DS300 code 209000

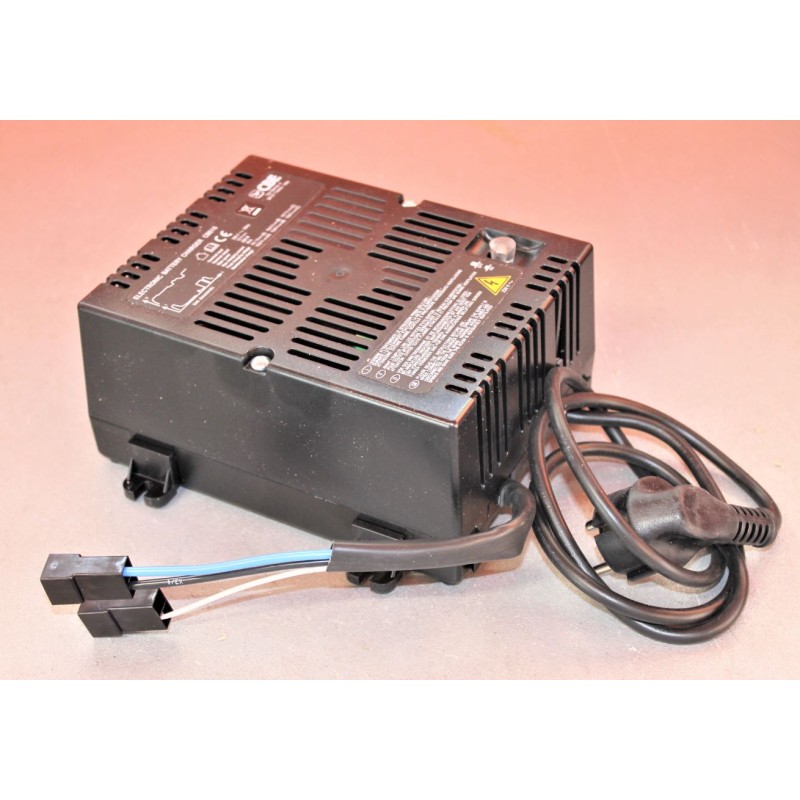

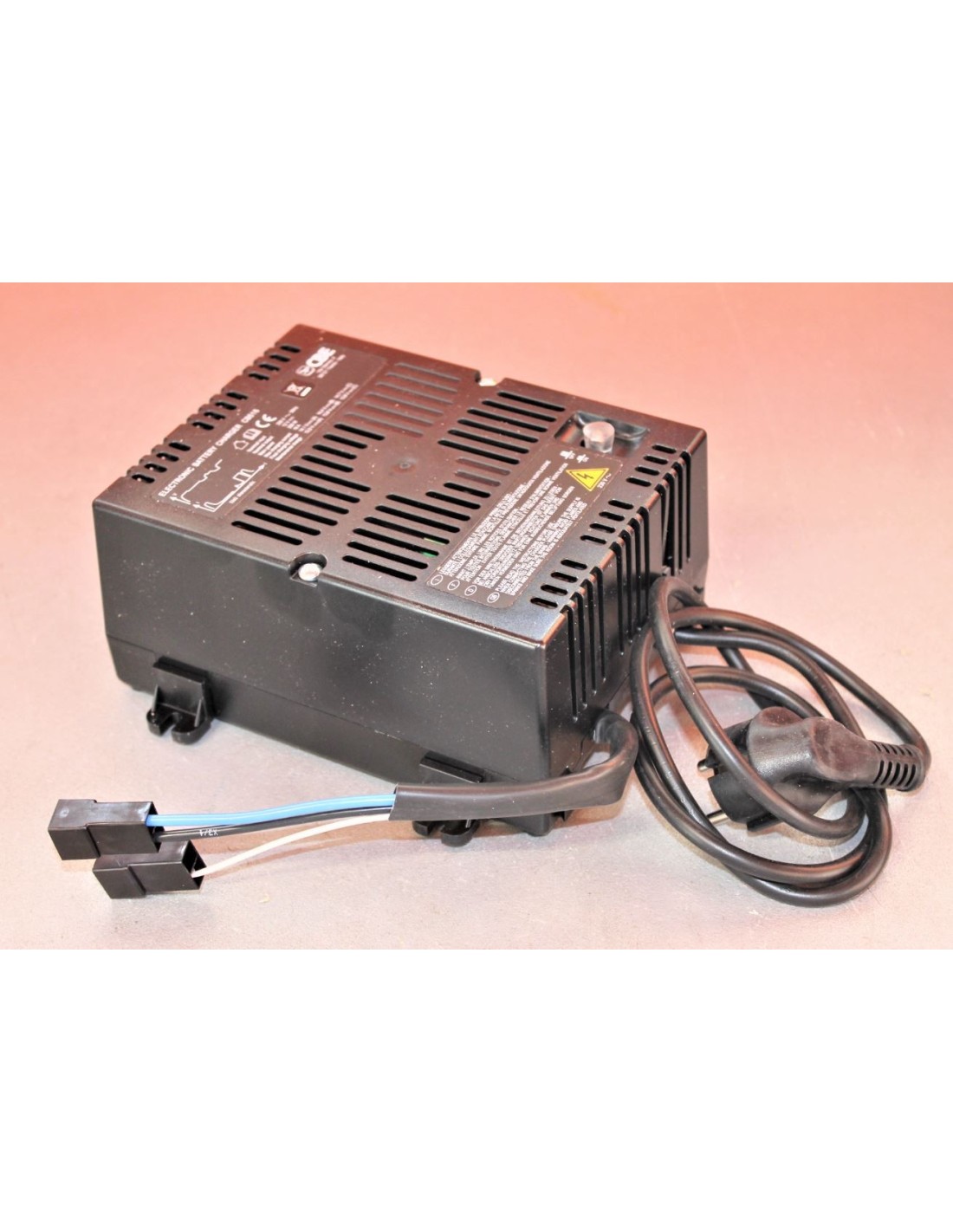

• CHARGEUR DE BATTERIE À COMMUTATION 12V 16A CB516-3 code 321517

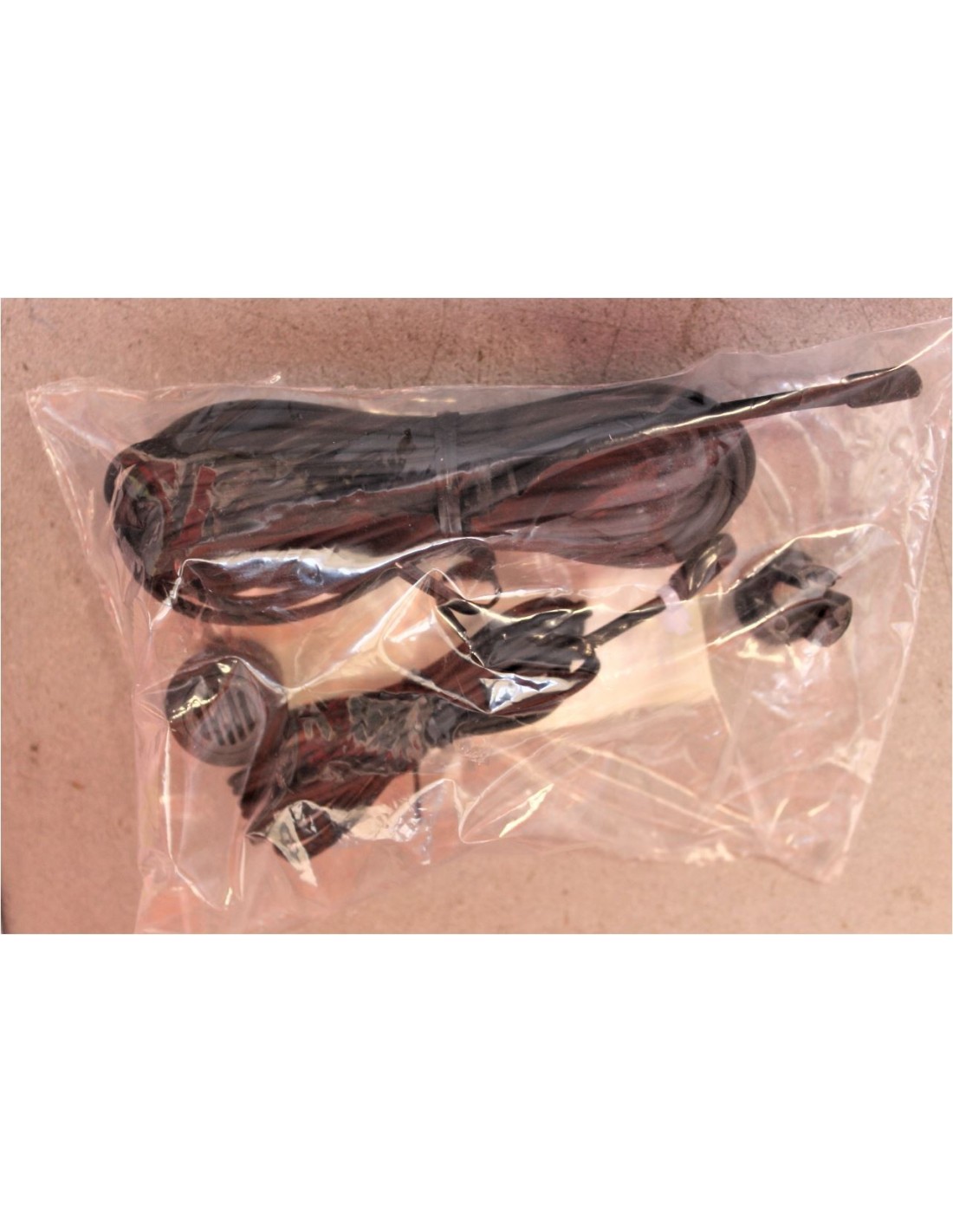

• Paire de sondes à vis pour réservoir de récupération SS/P code 505000

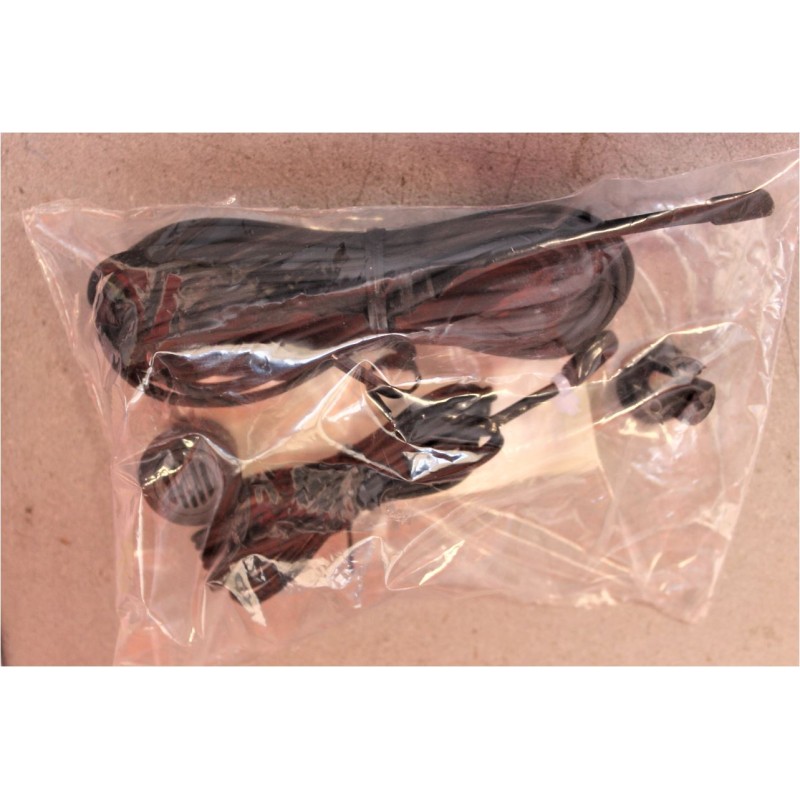

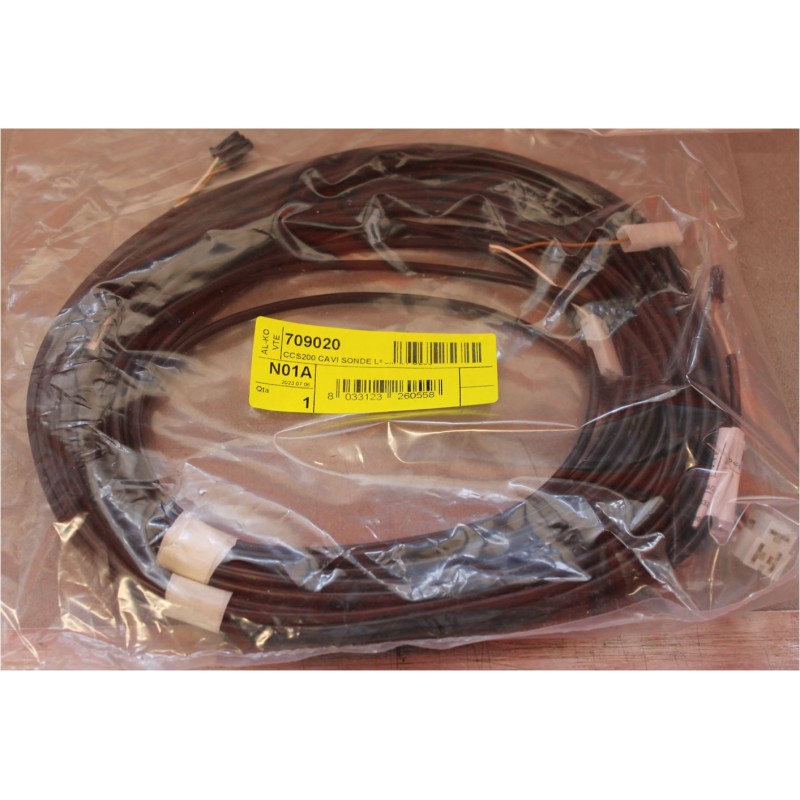

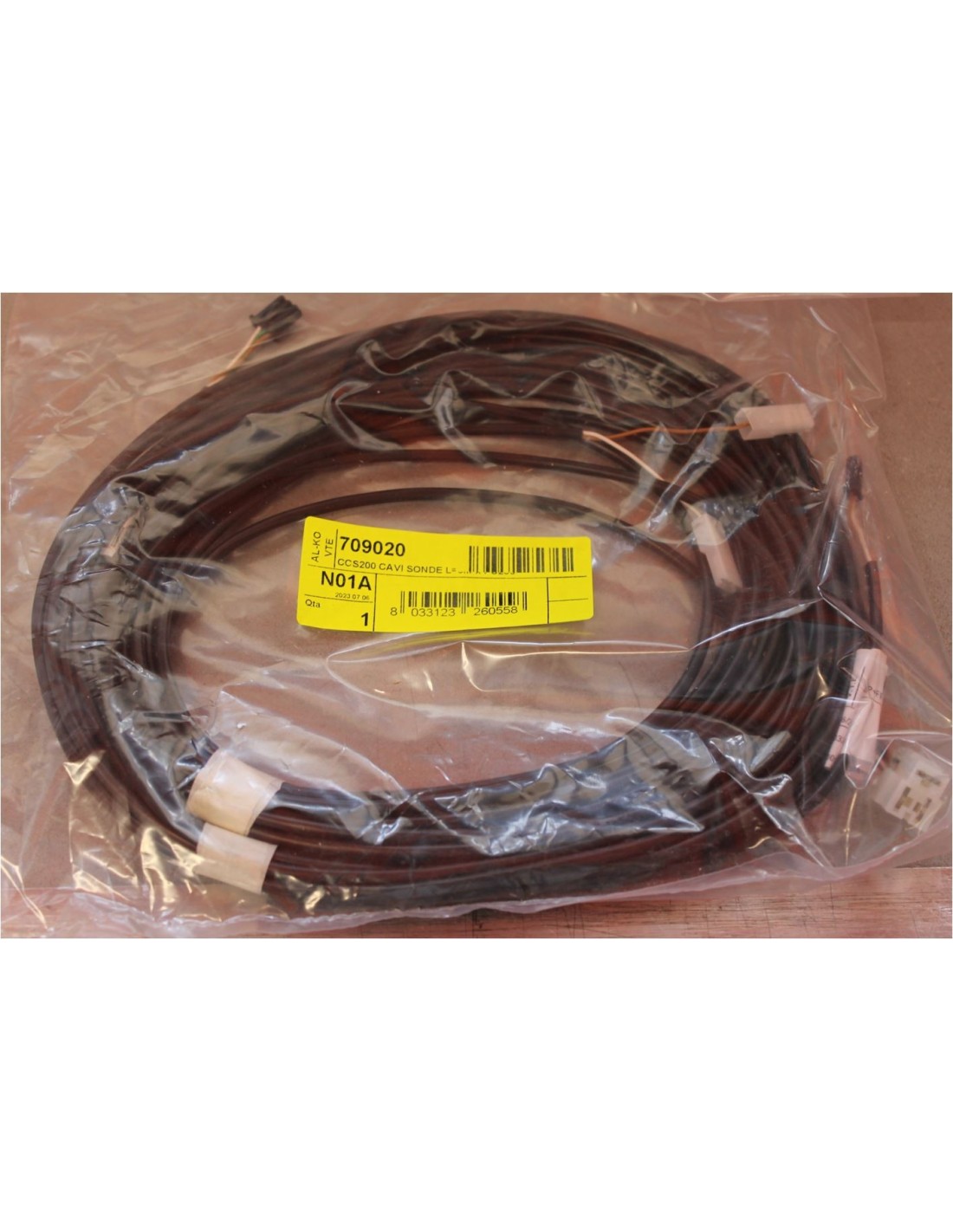

• CÂBLAGE DE LA SONDE L=6m CCS200 code 709020

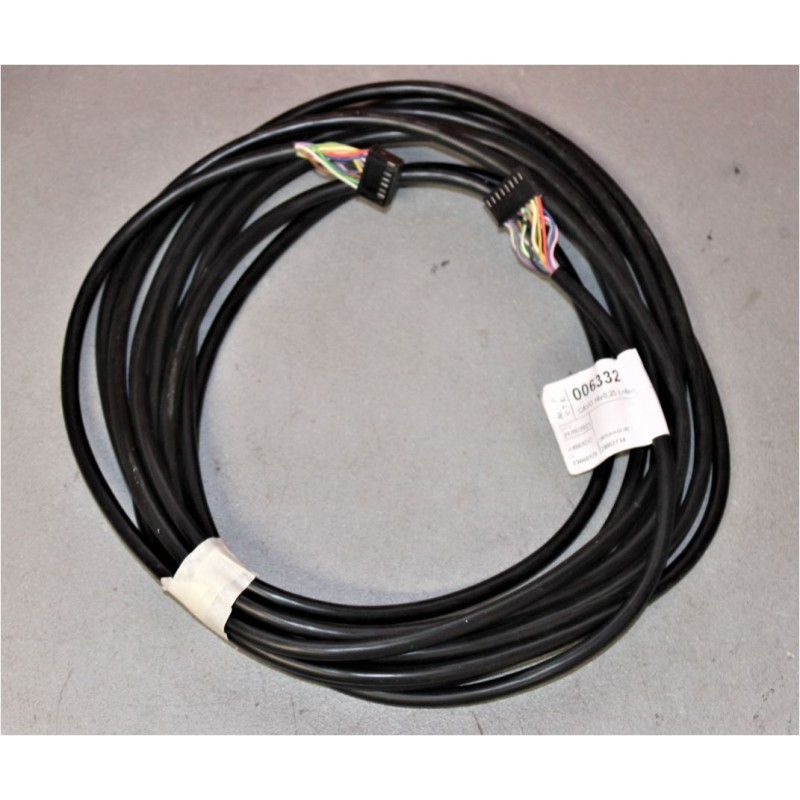

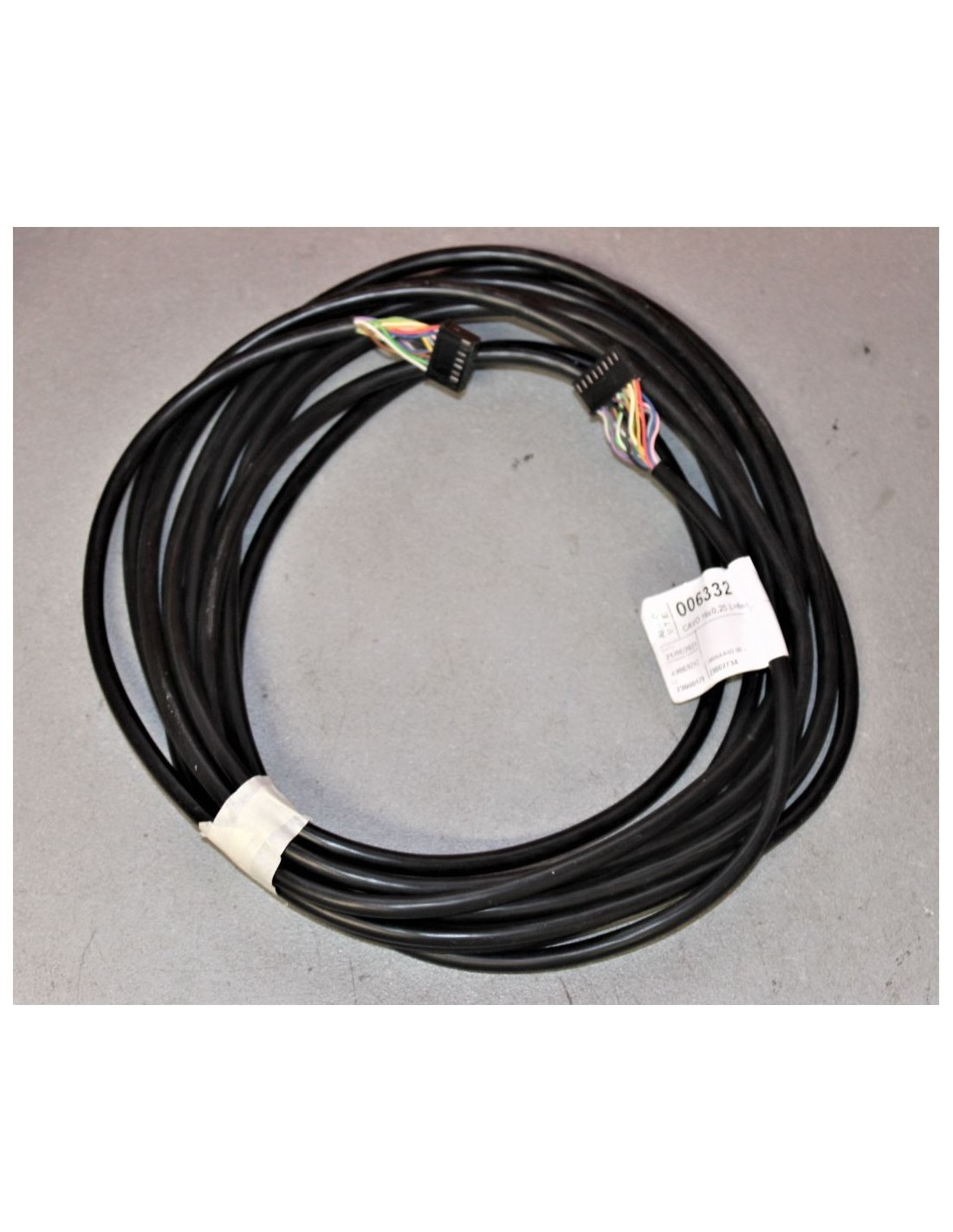

• CÂBLAGE DU PANNEAU DE COMMANDE 16x0,25 L=6m CP973 code 709623

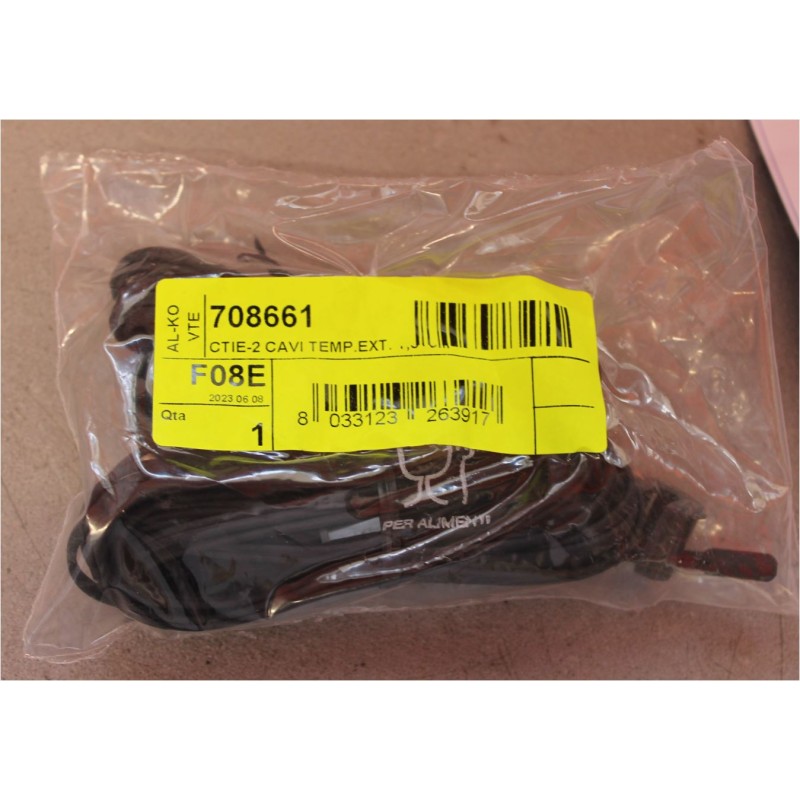

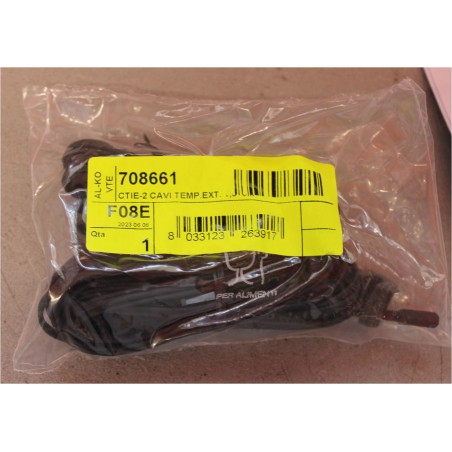

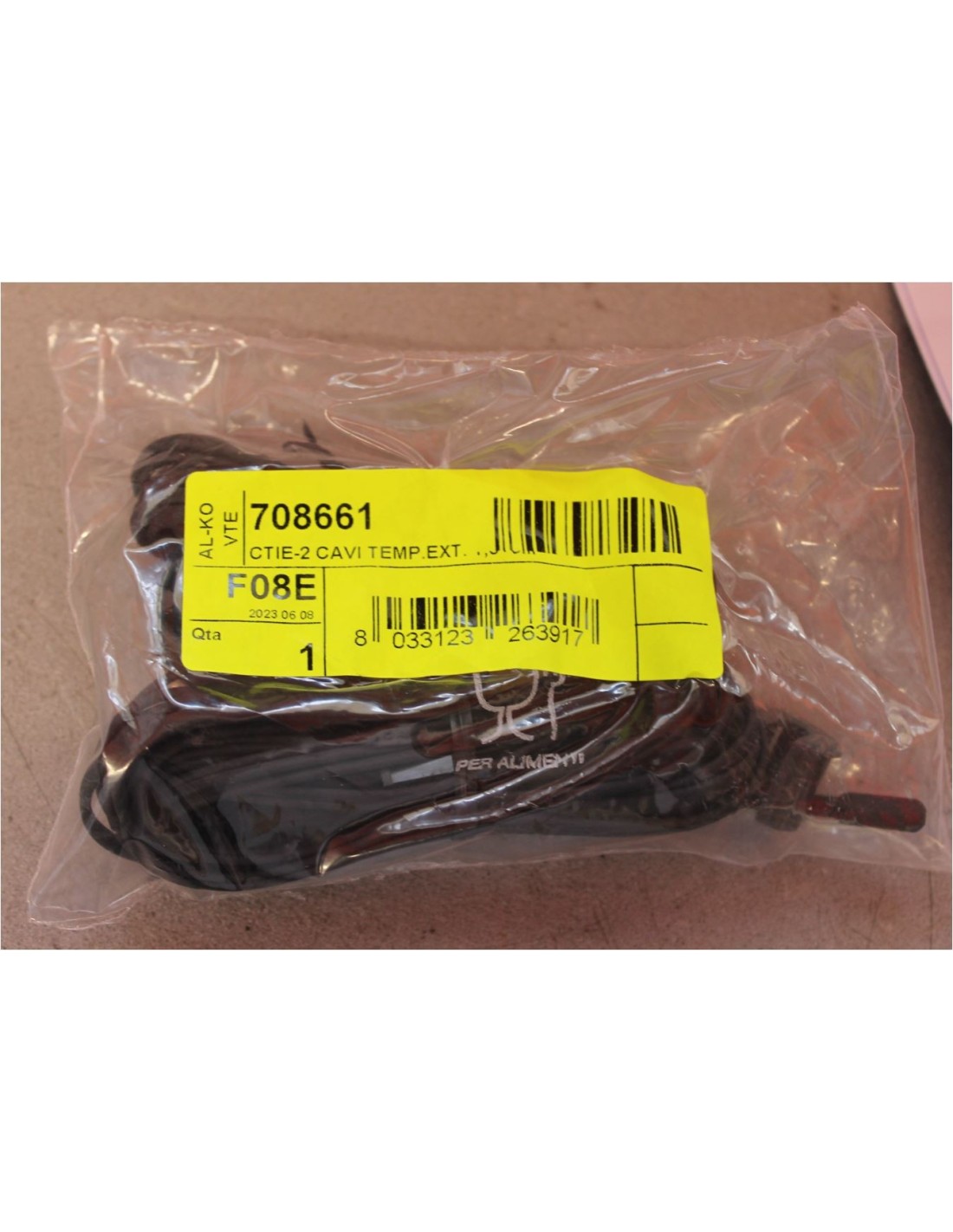

• TEMPÉRATURE INTERNE (L=1,5m) ET TEMPÉRATURE EXTERNE (L=5m) CÂBLAGE CTIE-2 code 708661

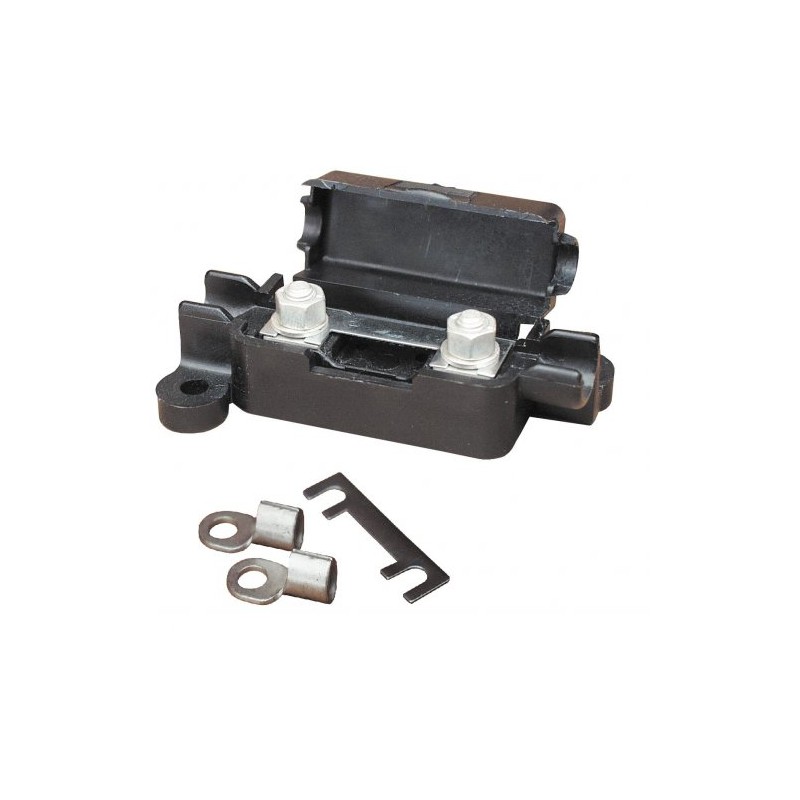

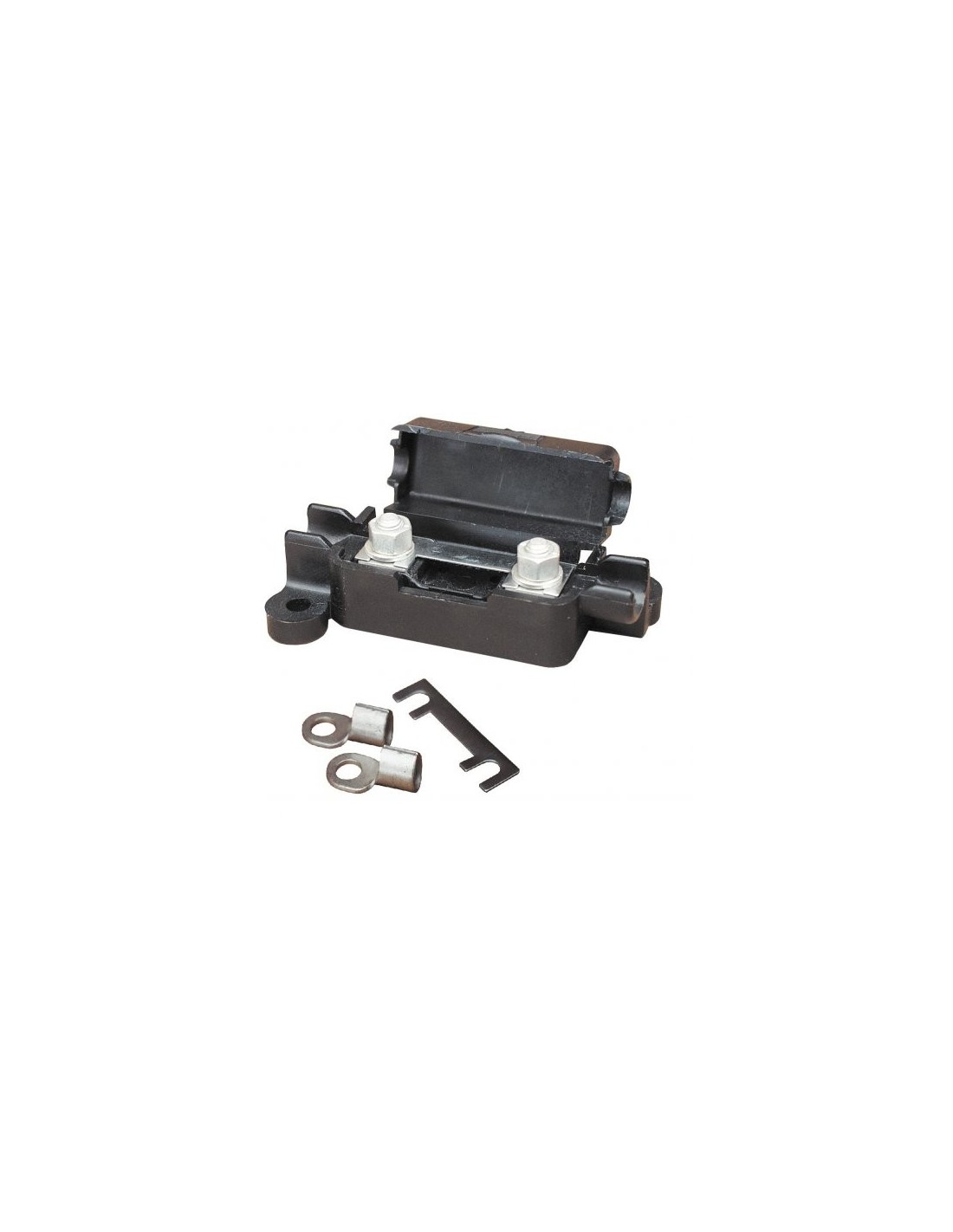

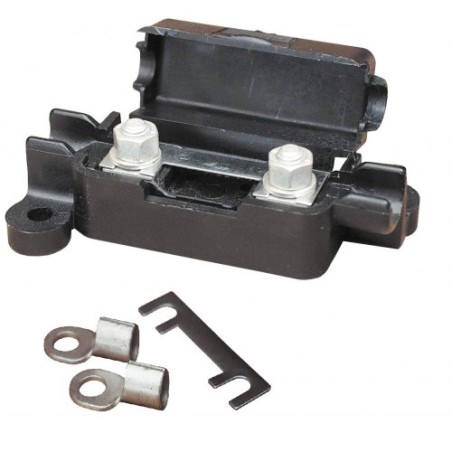

• FUSIBLE + PORTE-FUSIBLE 50A POUR BATTERIES (VOITURES ET SERVICES) R450 code 222551

Hors SONDE ELECTRONIQUE DE RESERVOIR D'EAU POTABLE pour laquelle il est nécessaire de connaître la hauteur du réservoir pour identifier le modèle SPE/...

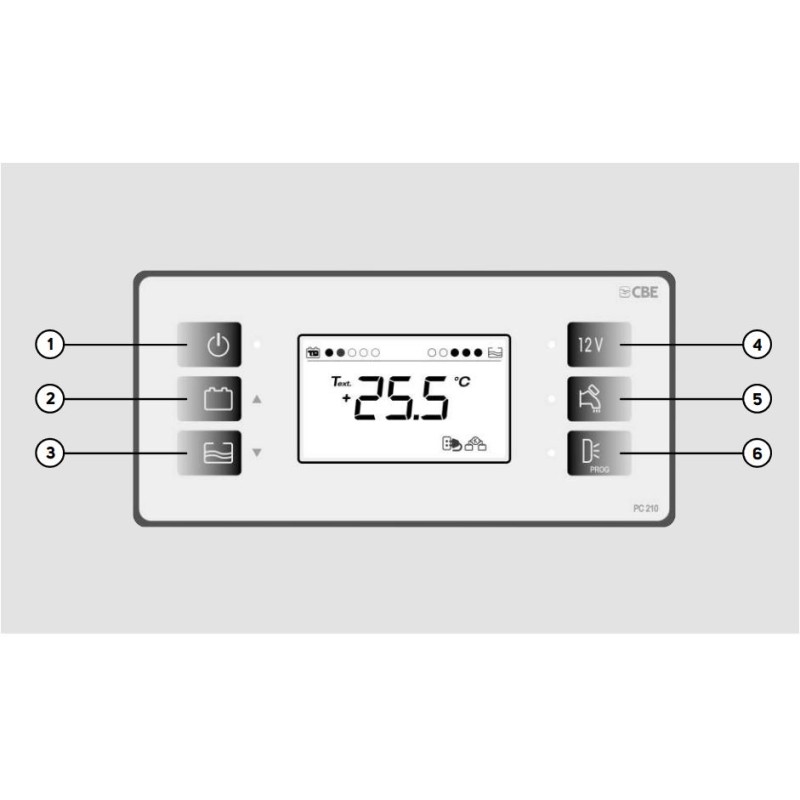

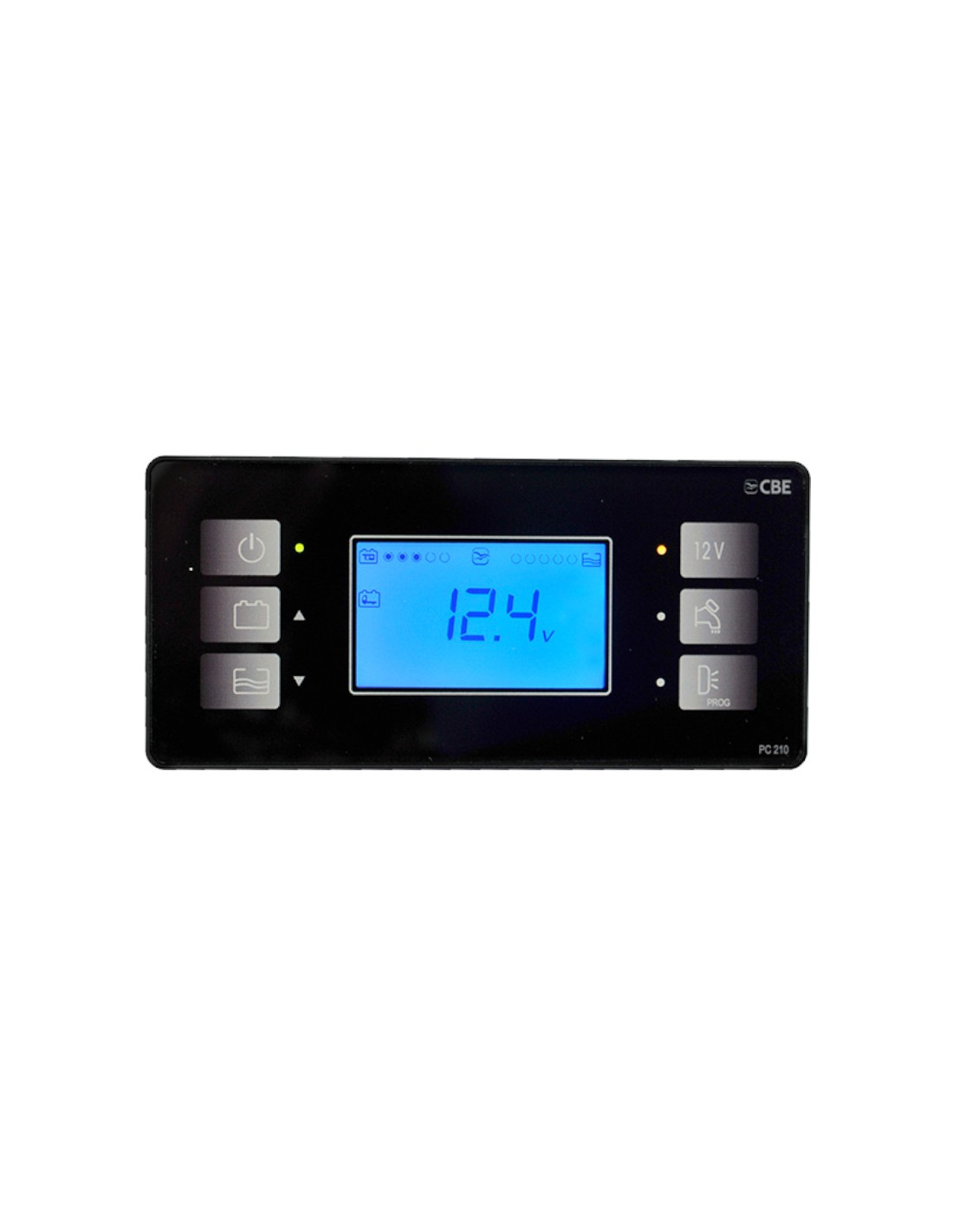

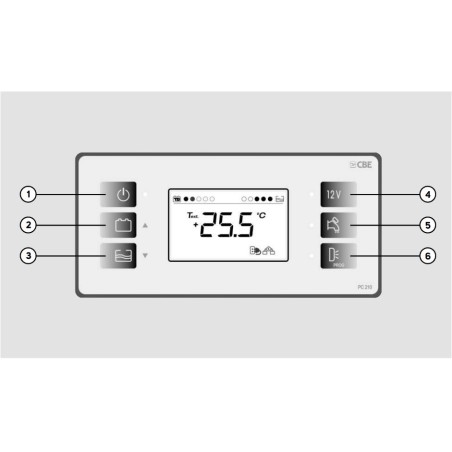

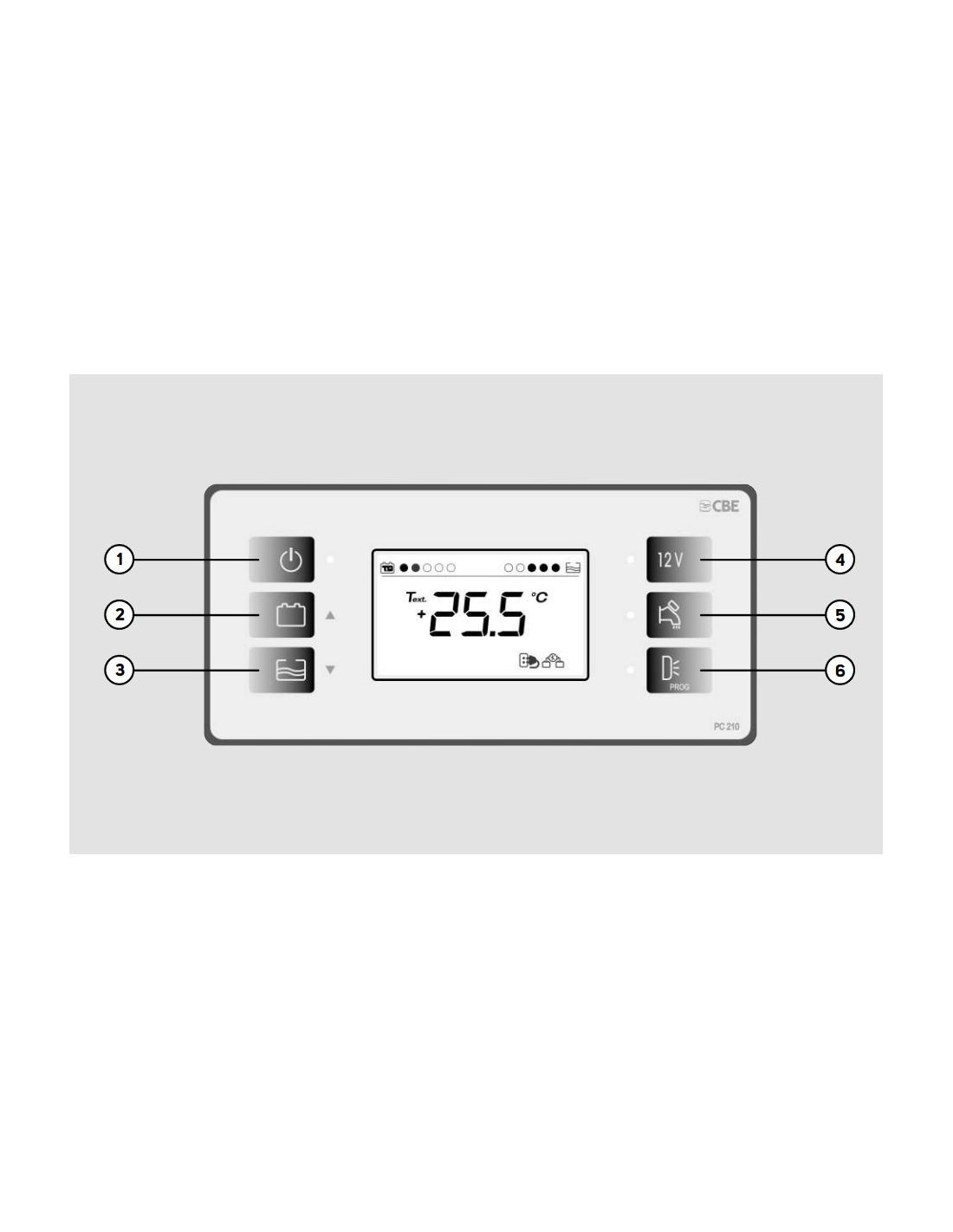

DESCRIPTION DES COMMANDES SUR LE PANNEAU. VOIR IMAGE AVEC RÉFÉRENCES 1 À 6

1) Bouton général marche/arrêt (pour allumer ou éteindre appuyer pendant 2 secondes) à l'allumage, l'afficheur effectue un test de fonctionnement en affichant tous les symboles (y compris ceux non utilisés).

2) Bouton pour contrôler la tension de la batterie de service (B2), de la batterie moteur (B1) et pour régler les paramètres programmables

3) Bouton pour contrôler le niveau du réservoir d'eau en %, pour la fonction de chargement du réservoir et d'eau claire et pour le réglage des paramètres programmables.

4) Bouton de commande de l’éclairage et du poêle.

5) Bouton pour allumer et éteindre la pompe.

6) Fonction A) Bouton de commande d'éclairage externe (uniquement avec le bouton réf. 4 activé) Fonction B) Bouton de programmation du système

NB : les capteurs de température sont en option

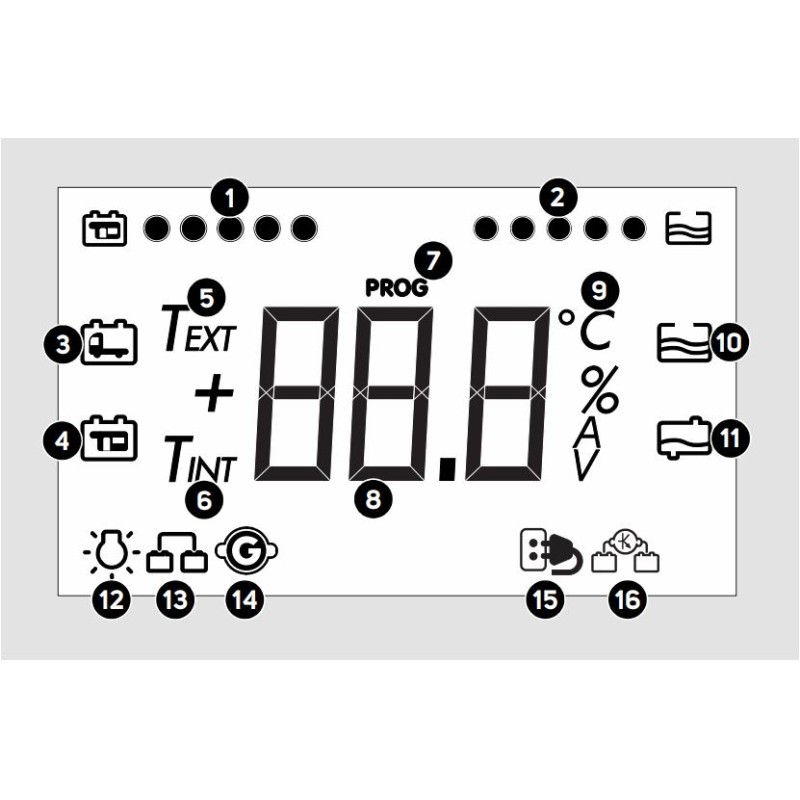

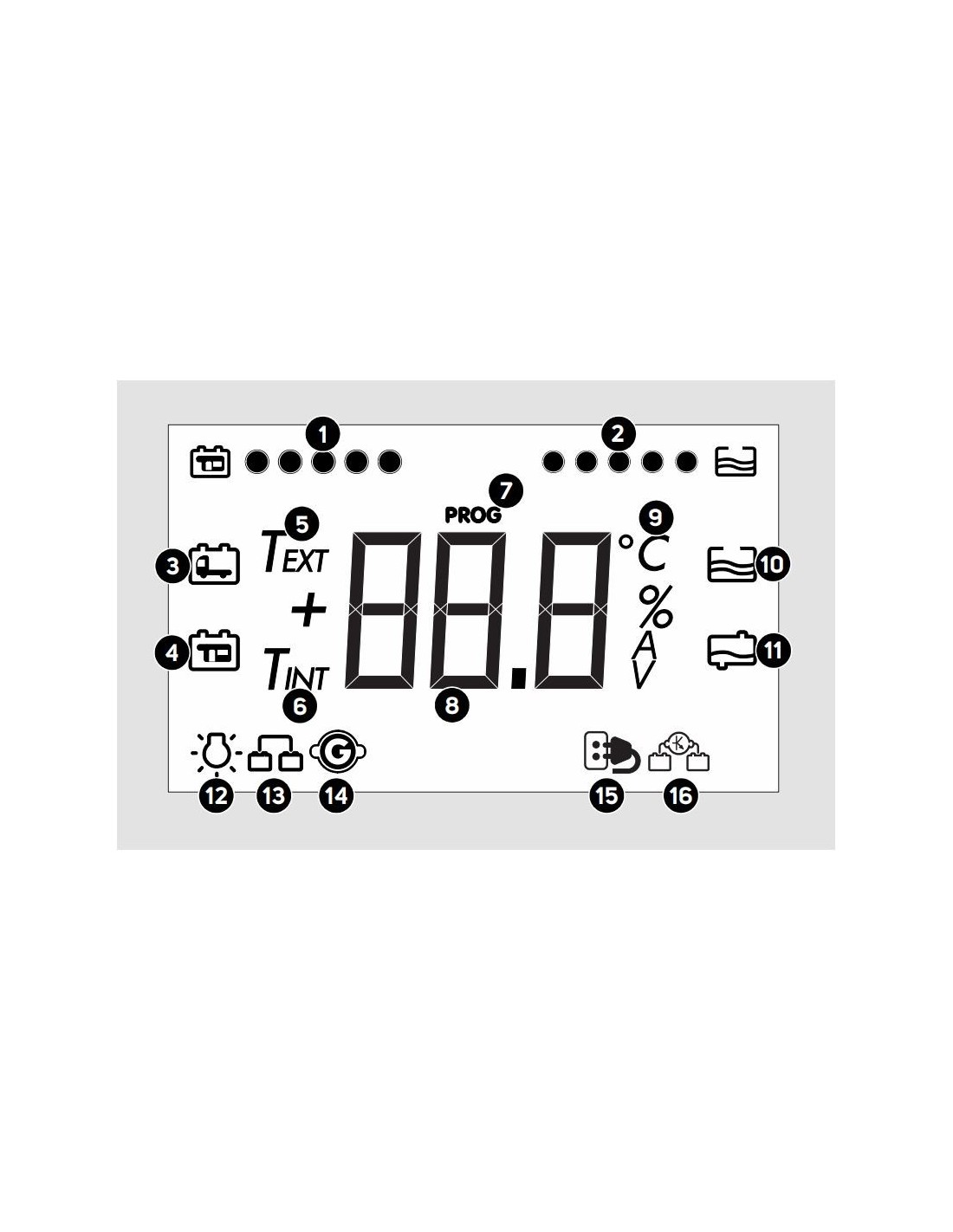

ÉCRAN PRINCIPAL. VOIR IMAGE AVEC RÉFÉRENCES DE 1 À 16

1. État de la batterie B2

2. État du réservoir d'eau douce

3. Test batterie moteur B1

4. Test de batterie des services B2

5. Température extérieure

6. Température interne

7. Menu de programmation

8. Températures et tests requis

9. Unité de mesure

10. Test du réservoir d'eau douce

11. Alarme réservoir d’eau de récupération plein

12. Intervention du dispositif de tension minimale

13. Activation parallèle des batteries moteur tournant

14. Indication de fonctionnement du moteur

15. Raccordement au secteur 230V

16. Activation du système de charge de la batterie du moteur B1
