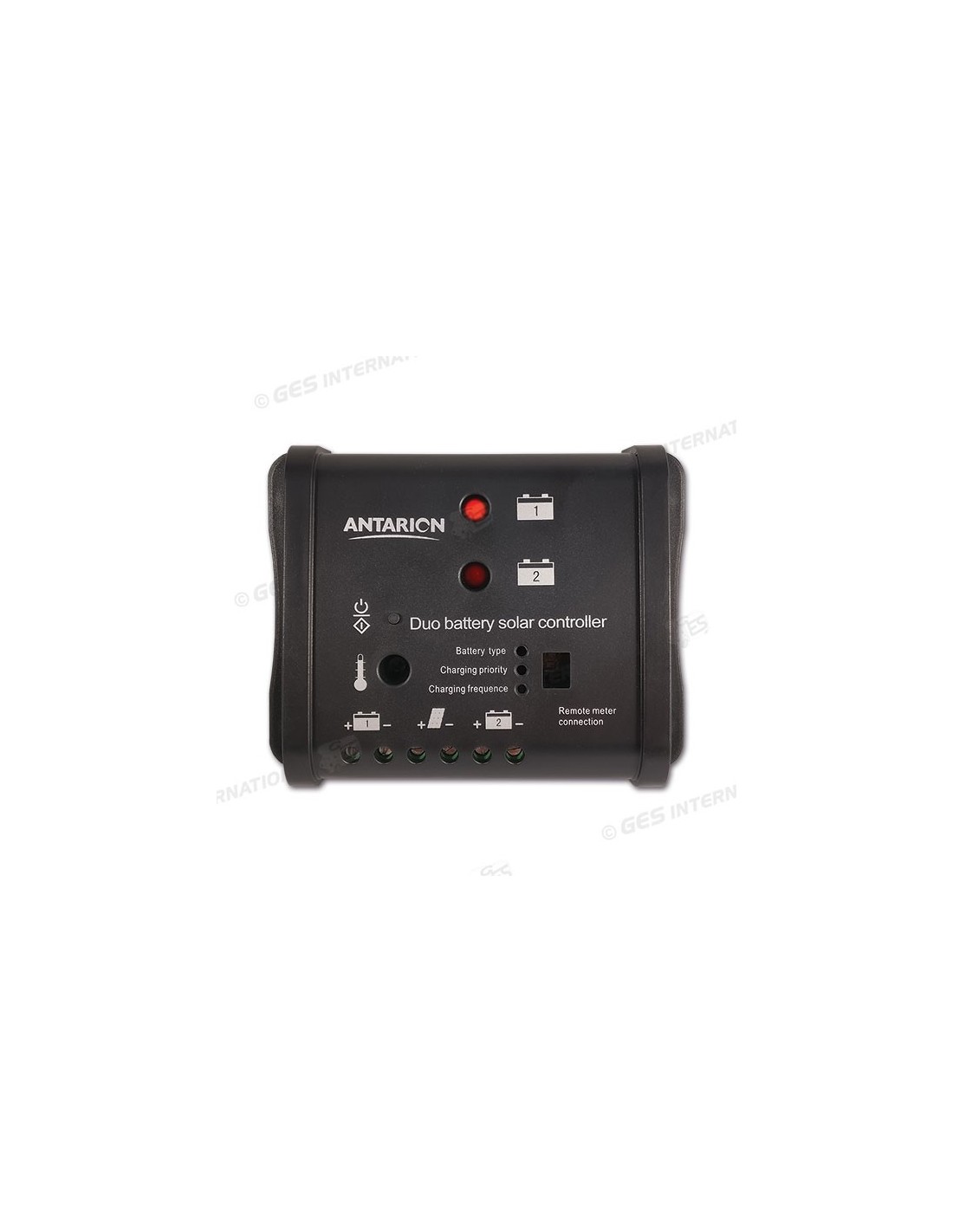

ANTARION - DUAL BATTERY PWM Regolatore di carica per due batterie - 170 W

COLLEGAMENTI ELETTRICI

NON far toccare tra di loro i cavi provenienti dal pannello solare.

• Passo 1: Collegare alla centralina due cavi da 4/6 mmq ai morsetti contrassegnati con il simbolo della batteria rispettando le polarità, poi collegarsi alla batteria. Lo spessore dei cavi deve essere idoneo alla corrente in gioco. E’ consigliabile utilizzare cavi da 6 mm².

Raccomandazioni: è consigliabile interporre sul filo positivo un fusibile vicino alla batteria con un amperaggio superiore alla corrente nominale della centralina (30A).

IMPORTANTE: se le fasi di collegamento vengono invertite è possibile danneggiare il prodotto.

• Passo 2 : inserire nei morsetti + e – della centralina , contrassegnati dal simbolo del pannello solare, due cavi di adeguata sezione poi collegarsi alle rispettive polarità del pannello solare.

ATTENZIONE

Se il pannello solare è esposto al sole o a una fonte luminosa, viene generata automaticamente energia elettrica. Prestare attenzione.

I morsetti con simbolo della lampadina sono per il collegamento di un carico fittizio a prova dello stato di funzionamento (non collegare).

PRECAUZIONI DI UTILIZZO

• Durante il funzionamento il regolatore di carica genererà calore, si raccomanda di non coprire per favorire la ventilazione.

• E’ molto importante che l’accumulatore venga caricato almeno una volta al mese, altrimenti è possibile che si danneggi.

• La batteria non può essere caricata se l’energia generata dal pannello solare è inferiore a quella che si stà consumando.

FUNZIONI DEI LED

• Led Batterie :

• Lampeggio veloce del Led indica che il pannello è in corto circuito.
• Lampeggio lento del Led indica che la batteria è carica
• Accensione fissa del Led indica che il pannello sta caricando
• Lampeggio ad intervalli regolari ogni 2/3 secondi indica che la batteria è collegata ma non si sta caricando (es. il pannello solare
• non fornisce energia sufficiente)
• LED spento indica che la batteria è scollegata o in sovraccarico

• Led Temperatura :

• Led di segnalazione temperatura elevata dell’elettronica del regolatore di carica

CONFIGURAZIONE E SETTAGGIO PER IL FUNZIONAMENTO DEL REGOLATORE

Scelta della batteria collegata:

Tenere premuto per 5 secondi il pulsante , dopo di che posizionarsi, premendo lo stesso pulsante, sul Led corrispondente alla funzione

da modificare (Battery type).

Quando inizia a lampeggiare la cifra sul display, premere il pulsantino e selezionare il tipo di batteria corrispondente al numero di

riferimento.

1 – Batteria AGM (valore di fabbrica)

2 – Batteria GEL

3 – Batteria Acido Libero

Per confermare la scelta tenere premuto il pulsante per 5 secondi.
