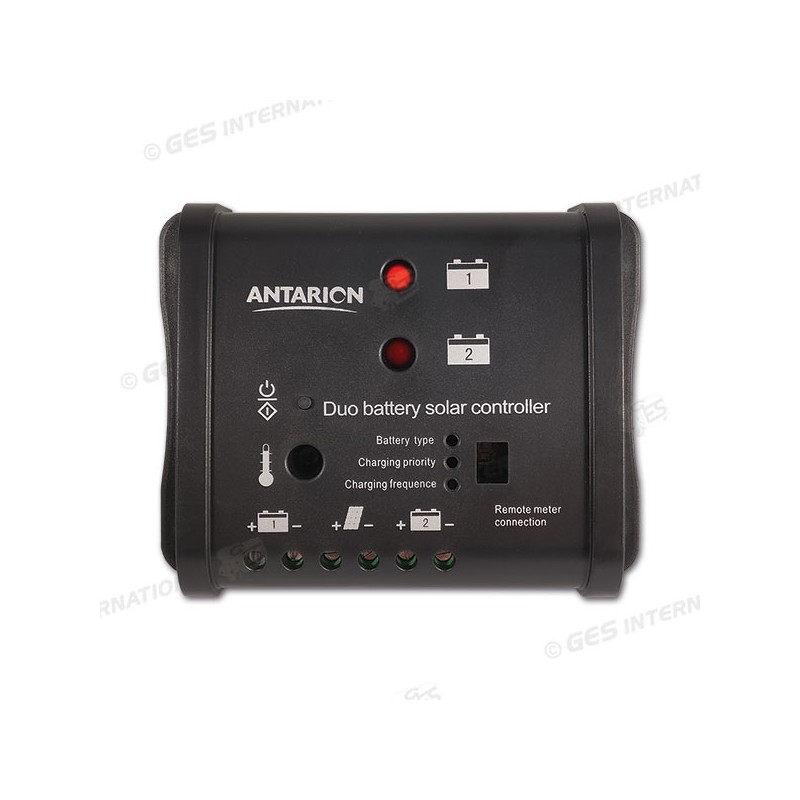

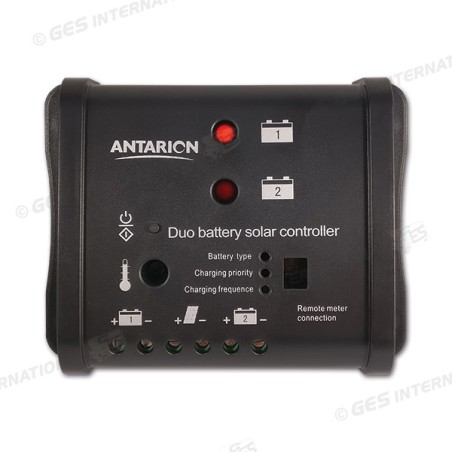

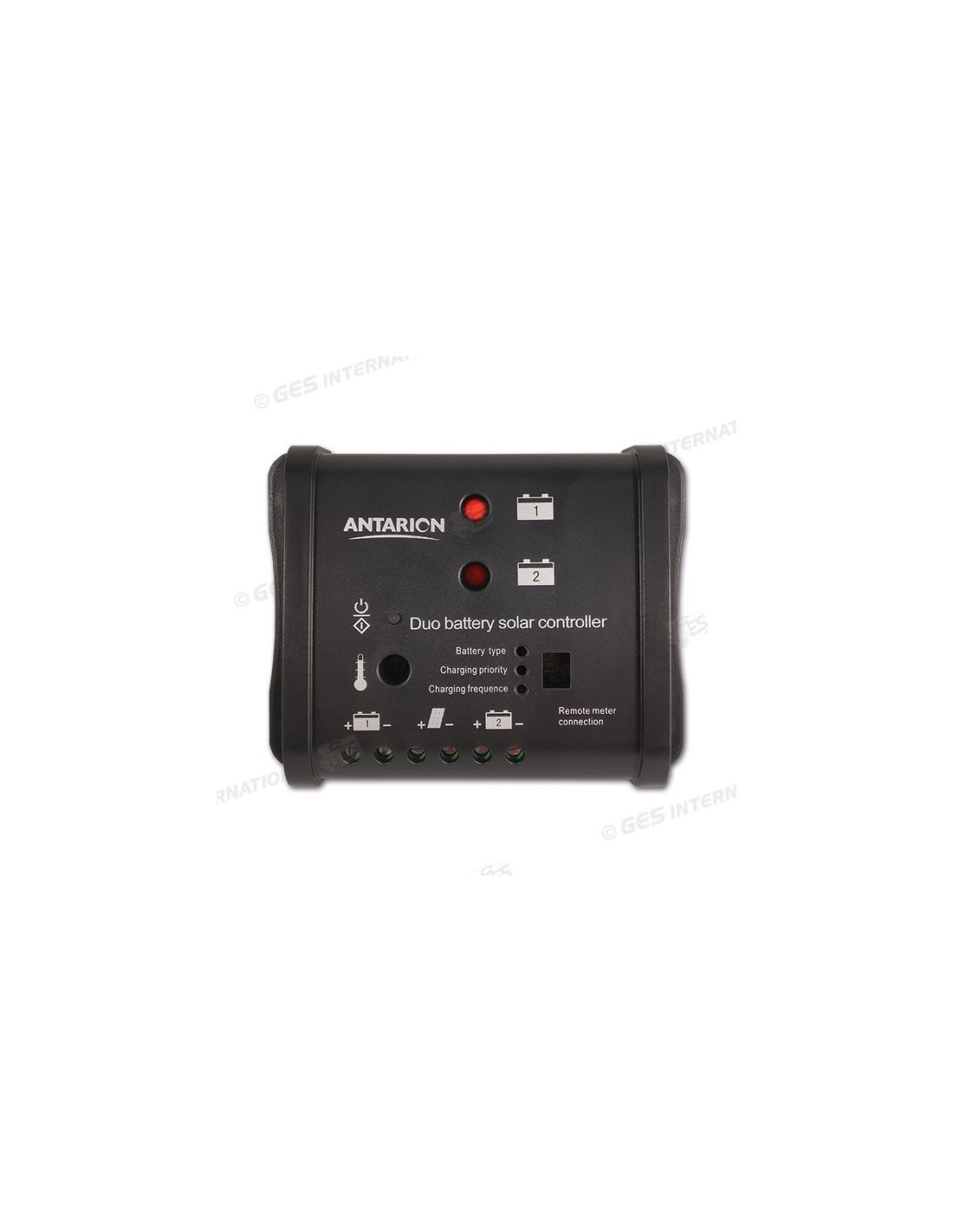

ANTARION - DUAL BATTERY PWM Laderegler für zwei Batterien - 170 W

ELEKTRISCHE ANSCHLÜSSE

Achten Sie darauf, dass sich die Kabel vom Solarpanel NICHT berühren.

• Schritt 1: Schließen Sie zwei 4/6 mmq-Kabel an die Steuereinheit an die mit dem Batteriesymbol gekennzeichneten Anschlüsse an. Beachten Sie dabei die Polarität und schließen Sie sie dann an die Batterie an. Die Dicke der Kabel muss der Stromstärke angepasst sein. Es empfiehlt sich die Verwendung von 6 mm² Kabeln.

Empfehlungen: Es ist ratsam, am Pluskabel in der Nähe der Batterie eine Sicherung mit einer höheren Stromstärke als dem Nennstrom der Steuereinheit (30 A) anzubringen.

WICHTIG: Bei vertauschten Anschlussphasen kann es zu Schäden am Produkt kommen.

• Schritt 2: Stecken Sie zwei Kabel mit ausreichendem Querschnitt in die mit dem Solarpanel-Symbol gekennzeichneten + und – Anschlüsse der Steuereinheit und schließen Sie sie dann an die entsprechenden Pole des Solarpanels an.

AUFMERKSAMKEIT

Wird das Solarpanel der Sonne oder einer Lichtquelle ausgesetzt, wird automatisch Strom erzeugt. Passt auf.

Die Klemmen mit dem Glühlampensymbol dienen zum Anschluss einer Ersatzlast zur Prüfung des Betriebszustandes (nicht anschließen).

VORSICHTSMASSNAHMEN FÜR DIE VERWENDUNG

• Während des Betriebs erzeugt der Laderegler Wärme. Es wird empfohlen, ihn nicht abzudecken, um eine Belüftung zu gewährleisten.

• Es ist sehr wichtig, dass der Akku mindestens einmal im Monat aufgeladen wird, da er sonst beschädigt werden kann.

• Die Batterie kann nicht geladen werden, wenn die vom Solarpanel erzeugte Energie geringer ist als die verbrauchte Energie.

LED-FUNKTIONEN

• LED-Batterien:

• Schnelles Blinken der LED zeigt an, dass das Panel kurzgeschlossen ist.
• Langsames Blinken der LED zeigt an, dass der Akku geladen ist
• Dauerhaftes LED-Licht zeigt an, dass das Panel aufgeladen wird
• Das regelmäßige Blinken alle 2/3 Sekunden zeigt an, dass die Batterie angeschlossen ist, aber nicht geladen wird (z. B. das Solarpanel
• liefert nicht genügend Energie)
• LED aus zeigt an, dass die Batterie abgeklemmt oder überlastet ist

• Temperatur-LED:

• Hochtemperatur-Warn-LED der Ladereglerelektronik

KONFIGURATION UND EINSTELLUNG FÜR DEN REGLERBETRIEB

Auswahl der angeschlossenen Batterie:

Halten Sie die Taste 5 Sekunden lang gedrückt und positionieren Sie sich dann durch Drücken derselben Taste auf der LED, die der Funktion entspricht

zu ändern (Batterietyp).

Wenn die Zahl auf dem Display zu blinken beginnt, drücken Sie die Taste und wählen Sie den Batterietyp entsprechend der Anzahl der

Referenz.

1 – AGM-Batterie (Werkswert)

2 – GEL-Batterie

3 – Säurefreie Batterie

Um Ihre Auswahl zu bestätigen, halten Sie die Taste 5 Sekunden lang gedrückt.
