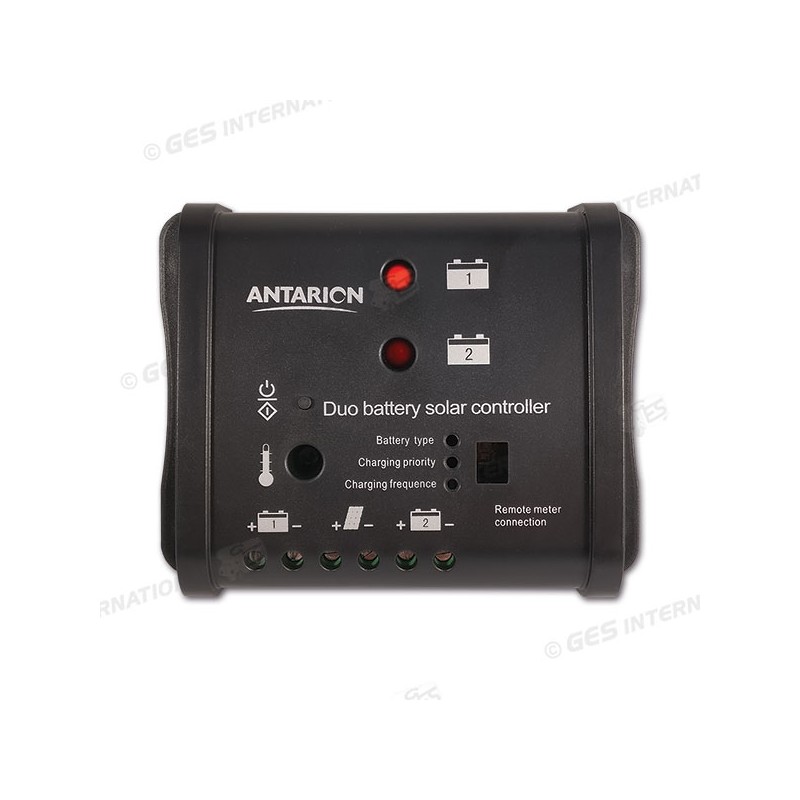

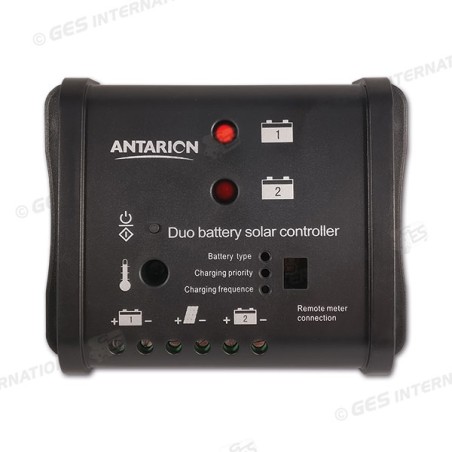

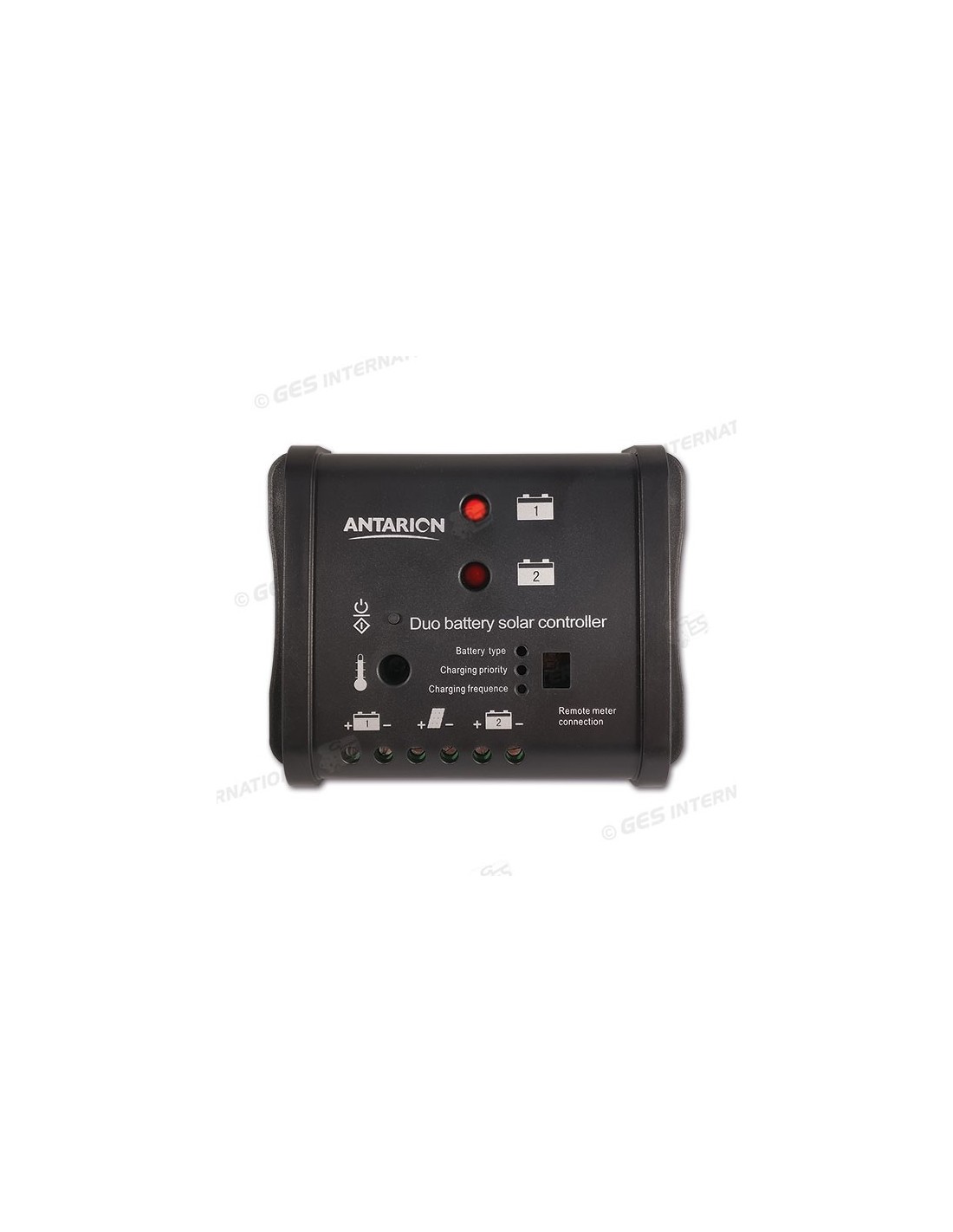

ANTARION - Contrôleur de charge PWM DOUBLE BATTERIE pour deux batteries - 170 W

CONNEXIONS ÉLECTRIQUES

NE LAISSEZ PAS les câbles provenant du panneau solaire se toucher.

• Étape 1 : Connectez deux câbles 4/6 mmq à l'unité de contrôle aux bornes marquées du symbole de la batterie, en respectant les polarités, puis connectez à la batterie. L'épaisseur des câbles doit être adaptée au courant impliqué. Il est conseillé d'utiliser des câbles de 6 mm².

Recommandations : il est conseillé de placer un fusible sur le fil positif à proximité de la batterie avec un ampérage supérieur au courant nominal de la centrale (30A).

IMPORTANT : Si les phases de connexion sont inversées, le produit peut être endommagé.

• Étape 2 : insérez deux câbles de section adéquate dans les bornes + et – de l’unité de commande, marquées du symbole du panneau solaire, puis connectez-les aux polarités respectives du panneau solaire.

ATTENTION

Si le panneau solaire est exposé au soleil ou à une source lumineuse, l’électricité est automatiquement générée. Faites attention.

Les bornes avec le symbole de l'ampoule servent à connecter une charge fictive pour tester l'état de fonctionnement (ne pas connecter).

PRÉCAUTIONS D'EMPLOI

• Pendant le fonctionnement, le contrôleur de charge génère de la chaleur, il est recommandé de ne pas le couvrir pour permettre la ventilation.

• Il est très important que la batterie soit chargée au moins une fois par mois, sinon elle risque d'être endommagée.

• La batterie ne peut pas être chargée si l’énergie générée par le panneau solaire est inférieure à l’énergie consommée.

FONCTIONS LED

• Piles LED :

• Un clignotement rapide de la LED indique que le panneau est en court-circuit.
• Le clignotement lent de la LED indique que la batterie est chargée
• Un voyant LED fixe indique que le panneau est en charge
• Un clignotement à intervalles réguliers toutes les 2/3 secondes indique que la batterie est connectée mais ne se charge pas (par exemple le panneau solaire)
• ne fournit pas assez d'énergie)
• La LED éteinte indique que la batterie est déconnectée ou surchargée

• LED de température :

• LED d'avertissement de température élevée de l'électronique du régulateur de charge

CONFIGURATION ET RÉGLAGE POUR LE FONCTIONNEMENT DU RÉGULATEUR

Sélection de la batterie connectée :

Appuyez sur le bouton et maintenez-le enfoncé pendant 5 secondes, puis positionnez-vous, en appuyant sur le même bouton, sur la LED correspondant à la fonction

changer (type de batterie).

Lorsque le numéro sur l'écran commence à clignoter, appuyez sur le bouton et sélectionnez le type de batterie correspondant au numéro de

référence.

1 – Batterie AGM (valeur d'usine)

2 – Batterie GEL

3 – Batterie à acide libre

Pour confirmer votre choix, maintenez le bouton enfoncé pendant 5 secondes.
