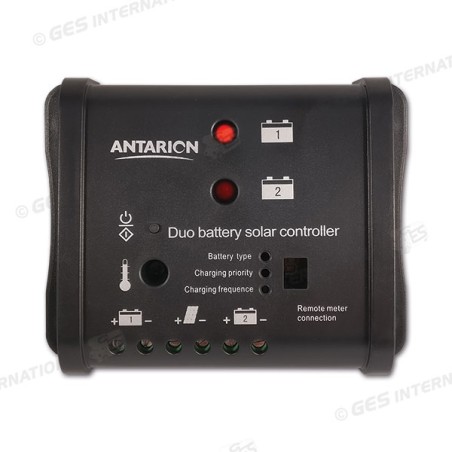

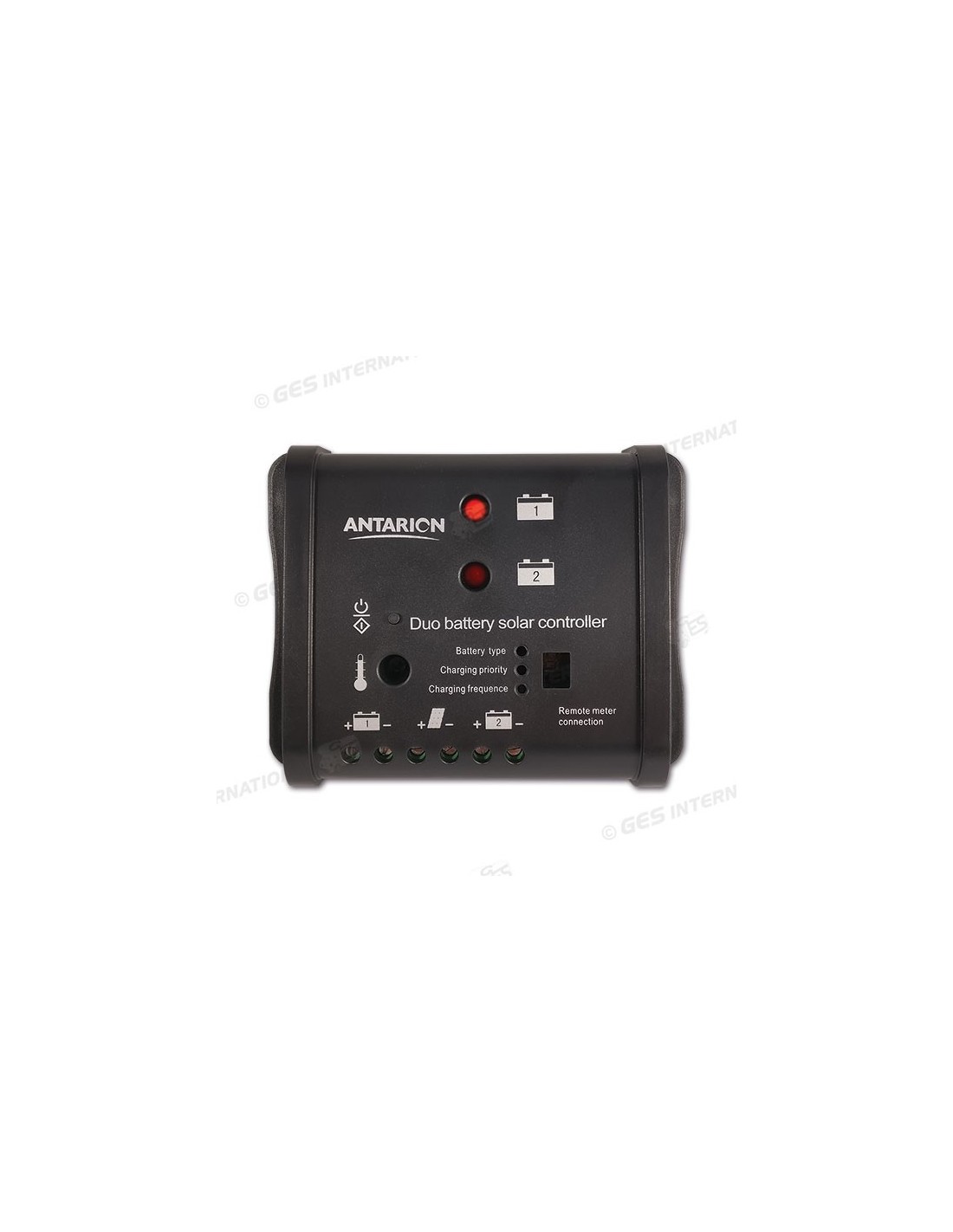

ANTARION - Controlador de carga PWM DUAL BATTERY para dos baterías - 170 W

CONEXIONES ELÉCTRICAS

NO permita que los cables que vienen del panel solar se toquen entre sí.

• Paso 1: Conectar dos cables de 4/6 mmq a la unidad de control a los terminales marcados con el símbolo de batería, respetando las polaridades, luego conectar a la batería. El grosor de los cables debe ser adecuado a la corriente involucrada. Se aconseja utilizar cables de 6 mm².

Recomendaciones: es recomendable colocar un fusible en el cable positivo cerca de la batería con un amperaje superior a la corriente nominal de la centralita (30A).

IMPORTANTE: Si se invierten las fases de conexión el producto podría dañarse.

• Paso 2: inserte dos cables de sección adecuada en los terminales + y – de la unidad de control, marcados con el símbolo del panel solar, luego conecte a las polaridades respectivas del panel solar.

ATENCIÓN

Si el panel solar está expuesto al sol o a una fuente de luz, se genera electricidad automáticamente. Prestar atención.

Los terminales con el símbolo de la bombilla son para conectar una carga ficticia para probar el estado de funcionamiento (no conectar).

PRECAUCIONES DE USO

• Durante el funcionamiento el controlador de carga generará calor, se recomienda no cubrirlo para permitir la ventilación.

• Es muy importante que la batería se cargue al menos una vez al mes, de lo contrario podría dañarse.

• La batería no se puede cargar si la energía generada por el panel solar es menor que la energía consumida.

FUNCIONES DEL LED

• Baterías Led:

• El parpadeo rápido del LED indica que el panel está en cortocircuito.
• El parpadeo lento del LED indica que la batería está cargada
• La luz LED fija indica que el panel se está cargando
• Parpadear a intervalos regulares cada 2/3 segundos indica que la batería está conectada pero no se está cargando (por ejemplo, el panel solar
• no proporciona suficiente energía)
• LED apagado indica que la batería está desconectada o sobrecargada

• LED de temperatura:

• LED de advertencia de alta temperatura de la electrónica del regulador de carga

CONFIGURACIÓN Y AJUSTE PARA EL FUNCIONAMIENTO DEL REGULADOR

Selección de la batería conectada:

Mantenga pulsado el botón durante 5 segundos, luego colóquese, presionando el mismo botón, en el LED correspondiente a la función.

para cambiar (Tipo de batería).

Cuando el número en la pantalla comience a parpadear, presione el botón y seleccione el tipo de batería correspondiente al número de

referencia.

1 – Batería AGM (valor de fábrica)

2 – Batería de gel

3 – Batería de ácido libre

Para confirmar su elección, mantenga presionado el botón durante 5 segundos.
