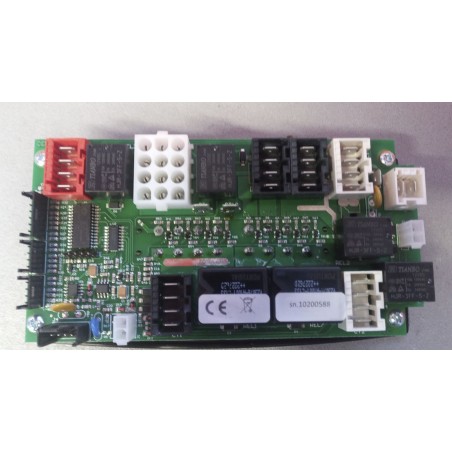

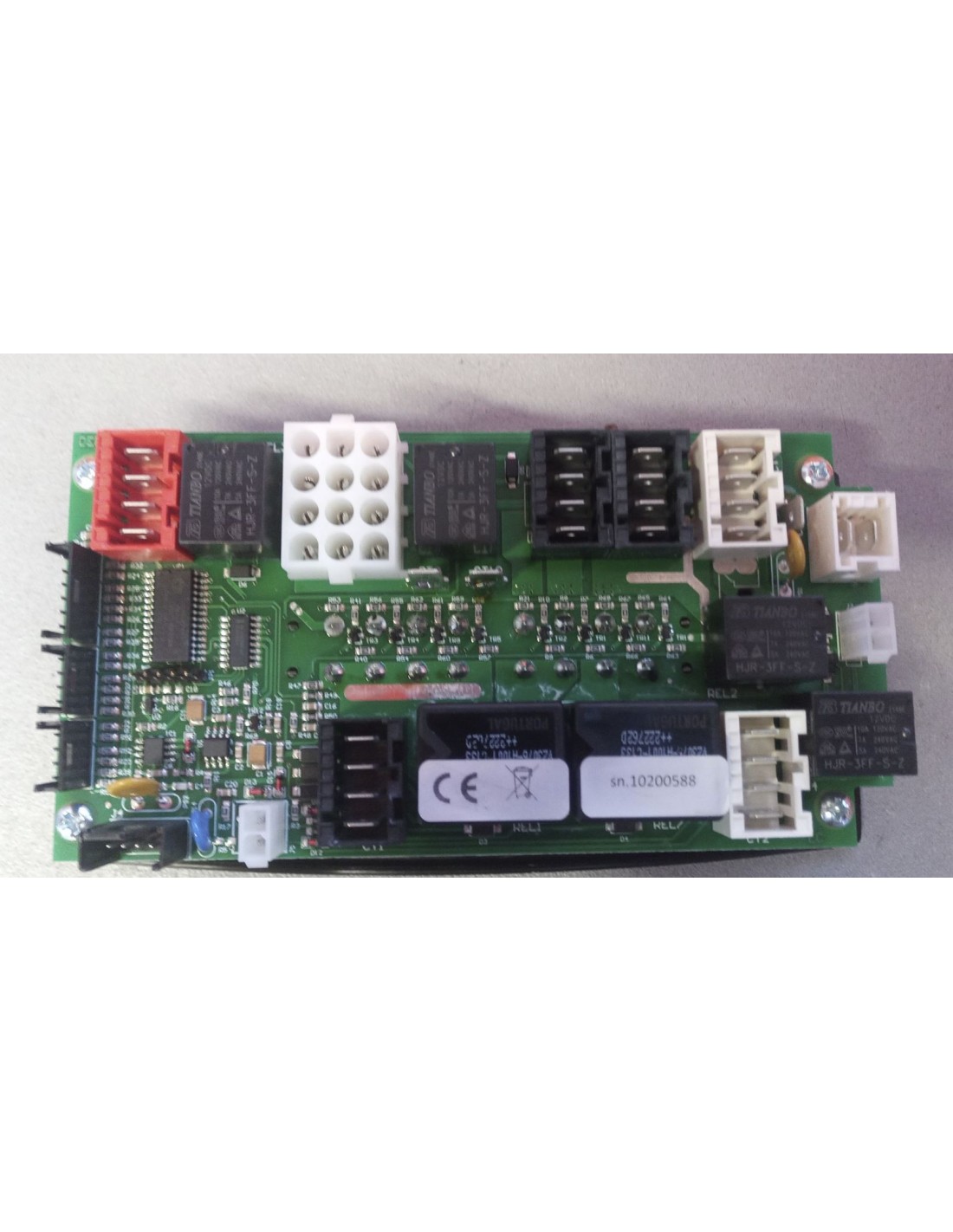

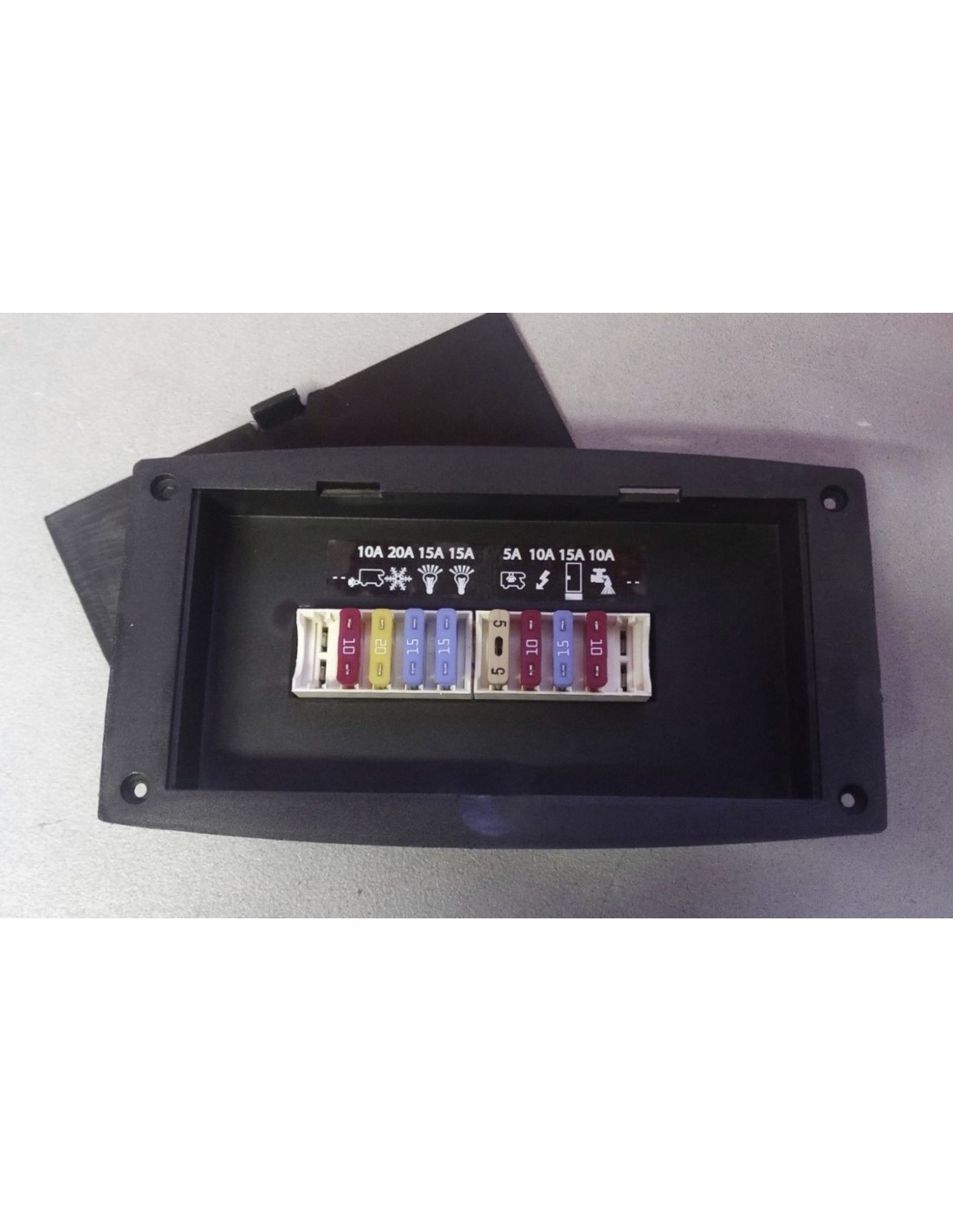

ARSILICII XA00400005 - TRIGANO Pannello portafusibili di potenza

ARSILICII XA00400005 V07 - TRIGANO PANNELLO PORTAFUSIBILI  N G ECON ST. 07 – RAST 5 –  CON CONNETTORI 4 VIE R5 VOLANTI

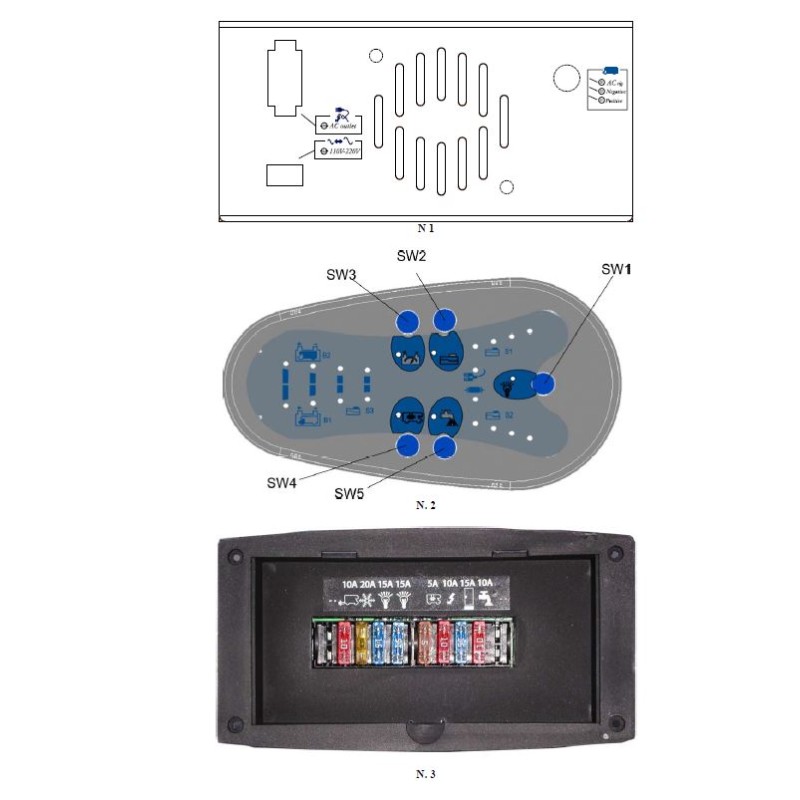

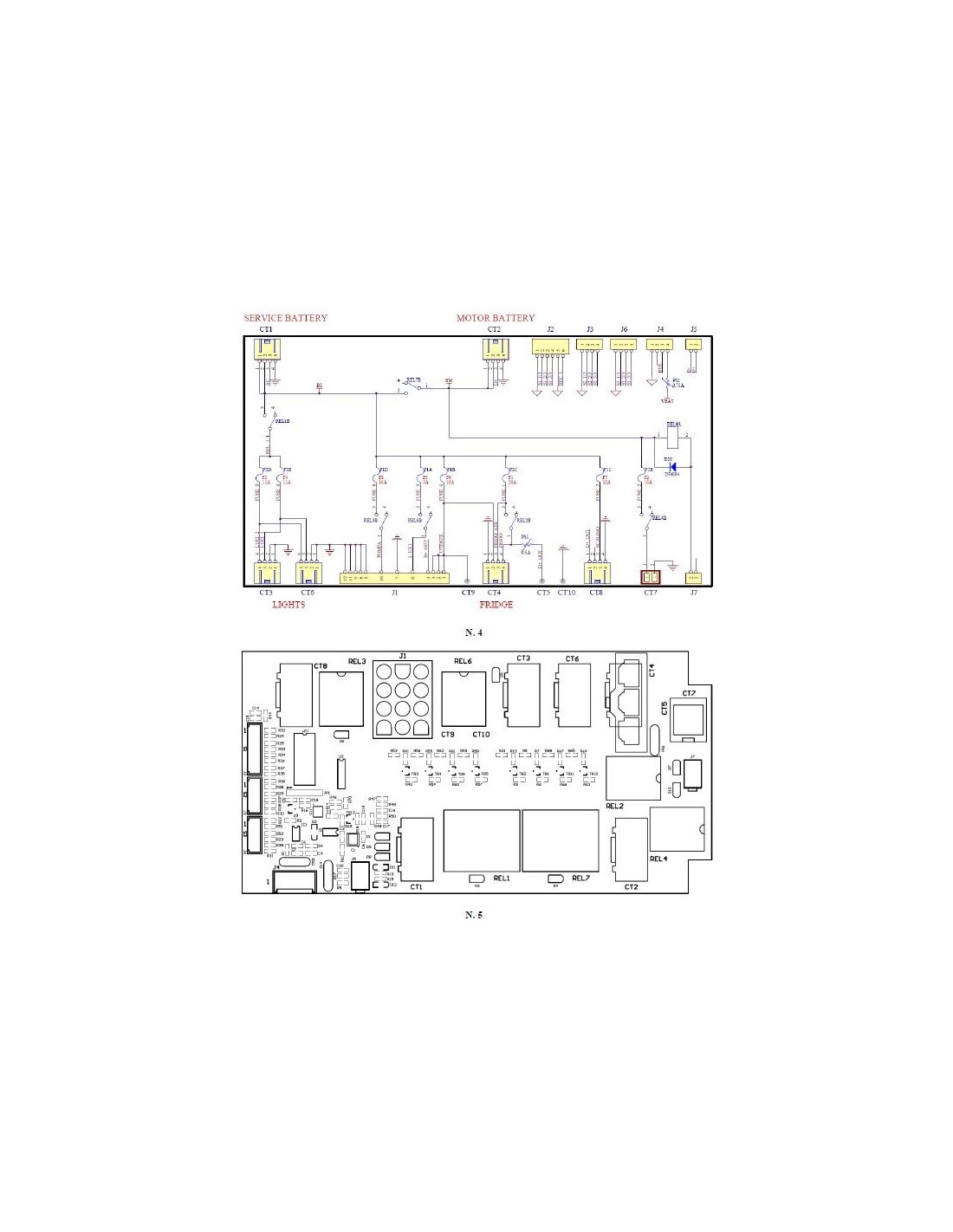

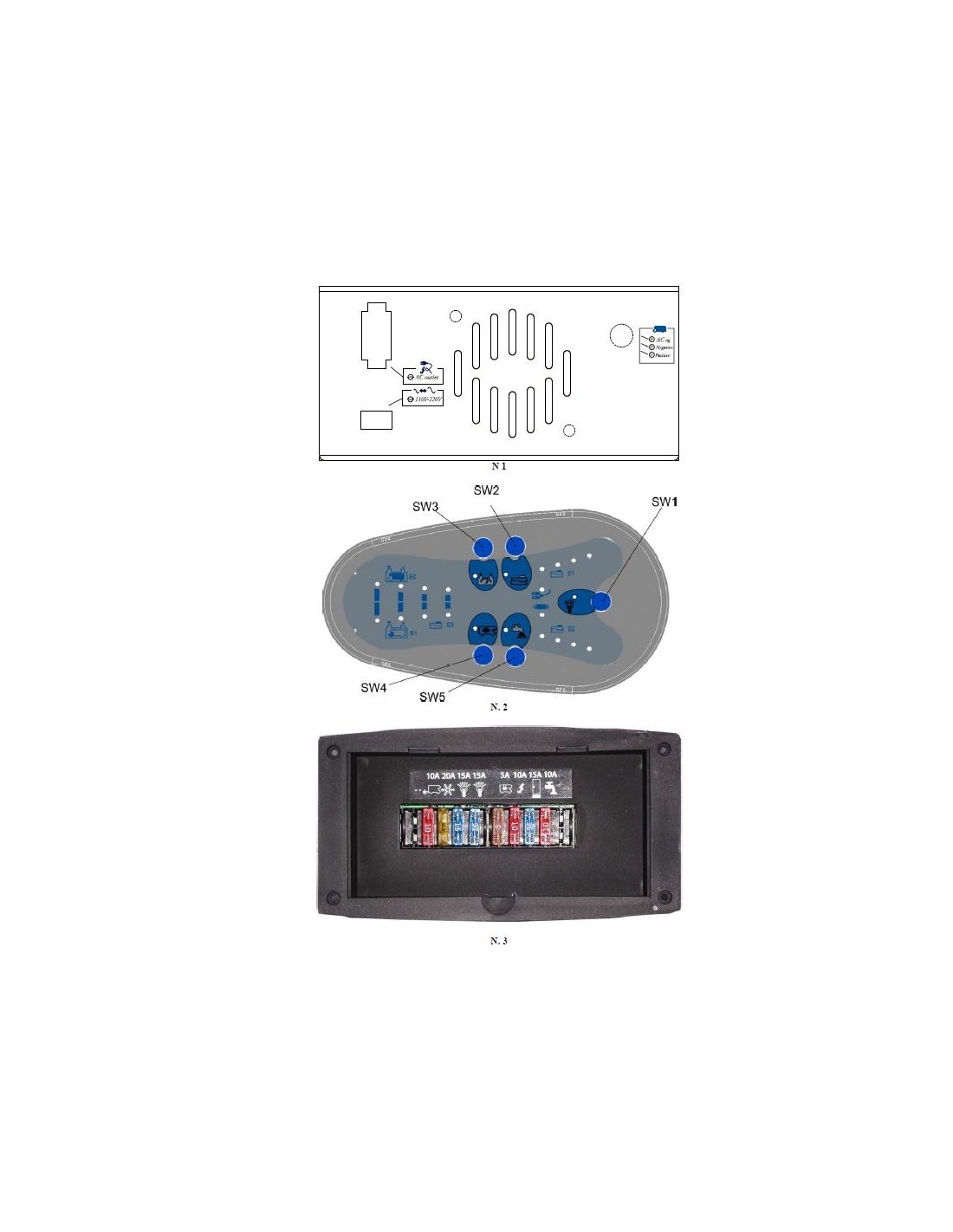

Normalmente installato da TRIGANO insieme al pannello comandi riferimento 2 del disegno allegato ed al caricabatterie 216W AL-C20 riferimento 1.

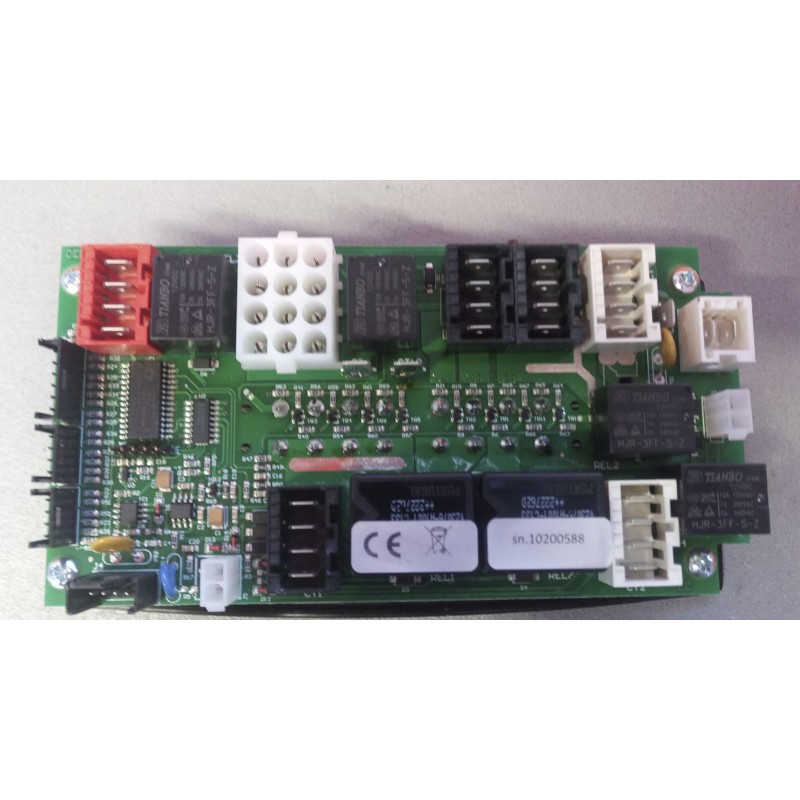

Il distributore di potenza è l’organo che distribuisce e protegge le linee a bassissima tensione (12 VDC) dell’caravan, come le linee luci, la pompa etc.

Ha un collegamento con un pannello di controllo con il quale si visualizza lo stato delle uscite e degli ingressi del seguente dispositivo.

Automatismi

• Parallelo Batterie

Attivato quando il motore è acceso e la tensione della batteria Motore è maggiore di 13.4V.

Disattivato quando il motore si spegne oppure la tensione della batteria Motore è minore di 12.4V.

• Frigo

Appena acceso il motore si attiva per 10sec. Dopodiché segue le stesse regole del parallelo Batterie.

• D+ positivo

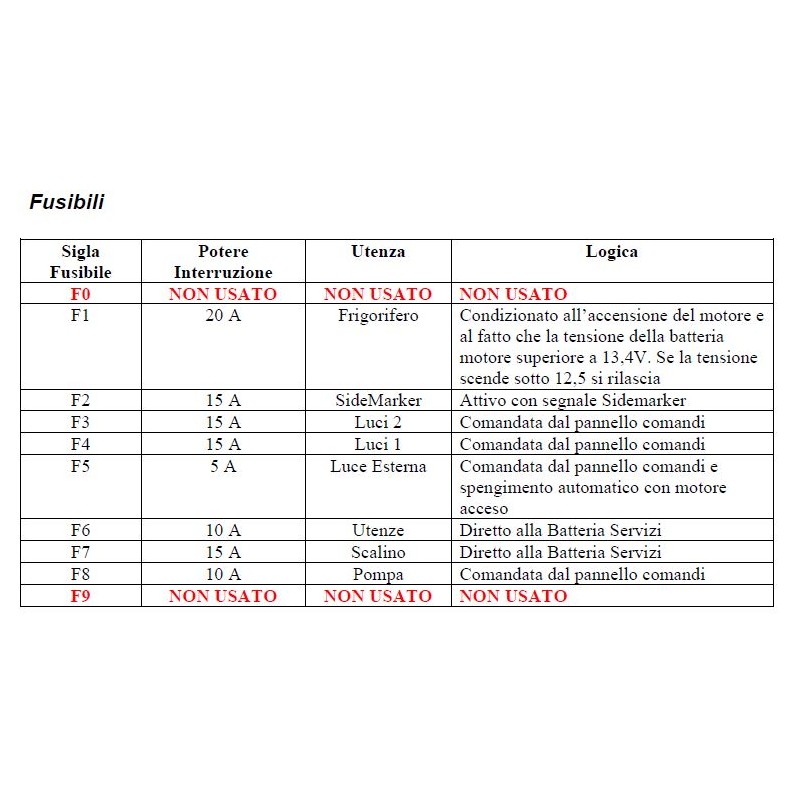

Il segnale di uscita D+ positivo è collegato al relè del frigo ed è sotto fusibile F1.

• Protezione batteria servizi

Quando la tensione della batteria servizi scende sotto i 10V e vi permane per più di 10sec.

vengono spente tutte le utenze collegate al generale luci e la pompa.

Dimensioni e peso

Dimensioni (LxWxH) 18x10x6 cm Peso circa 260 gr/pcs
