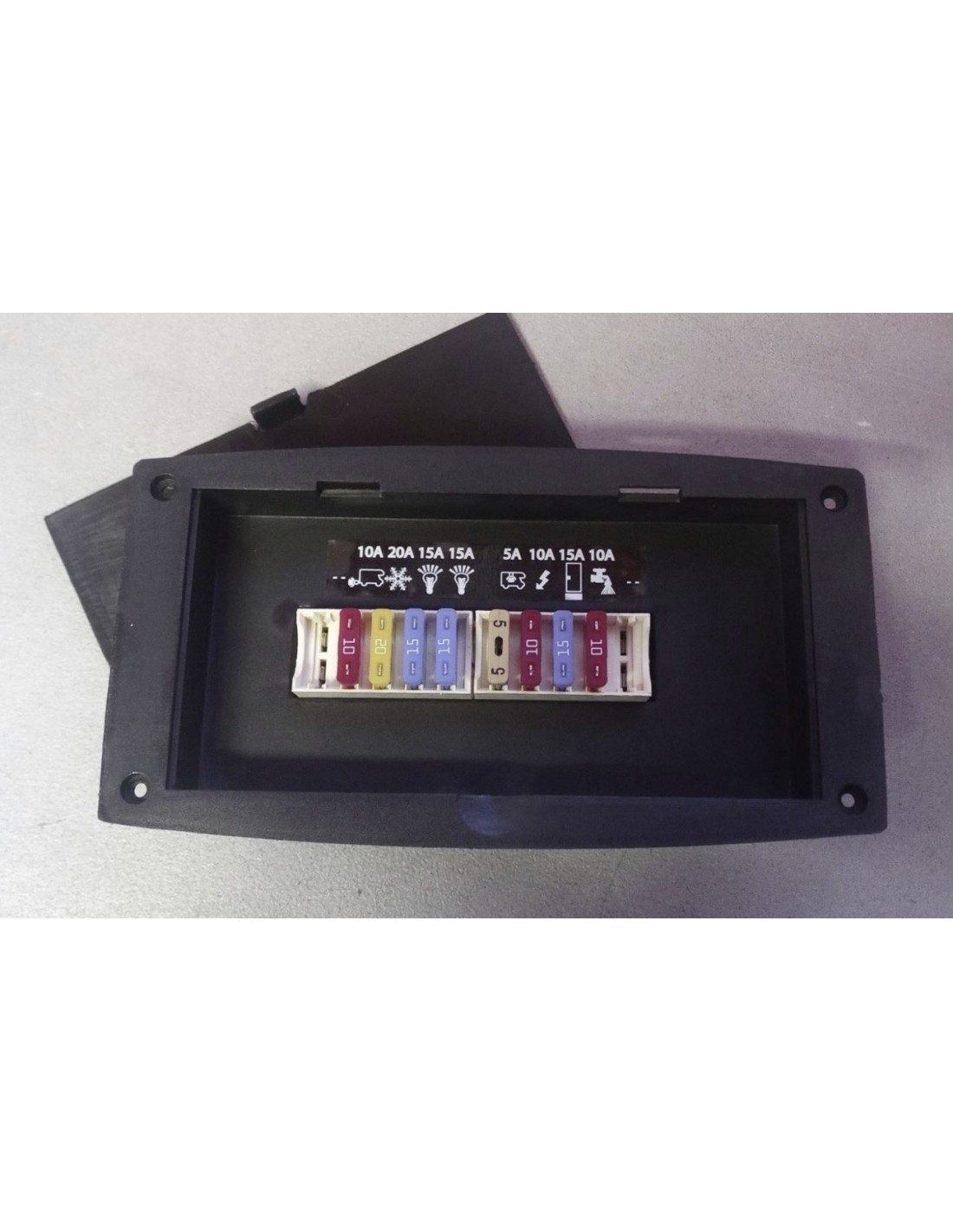

ARSILICII XA00400005 - Cuadro de fusibles TRIGANO

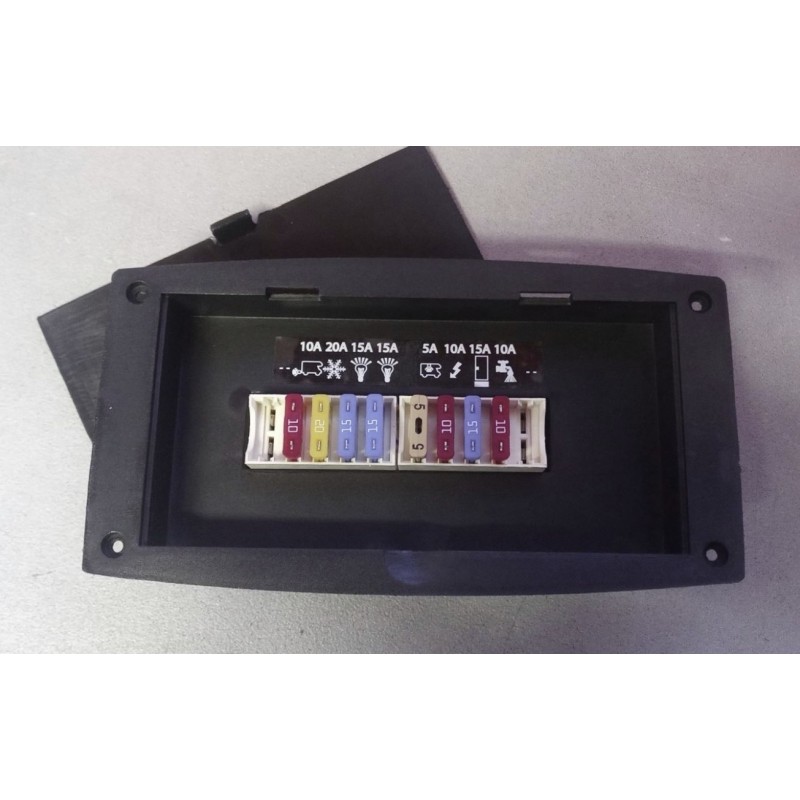

ARSILICII XA00400005 V07 - PANEL DE PORTAFUSIBLES TRIGANO N G ECON ST. 07 – RAST 5 – CON CONECTORES VOLADORES R5 DE 4 VÍAS CÓDIGO TRIGANO 1IRH001AE0013.

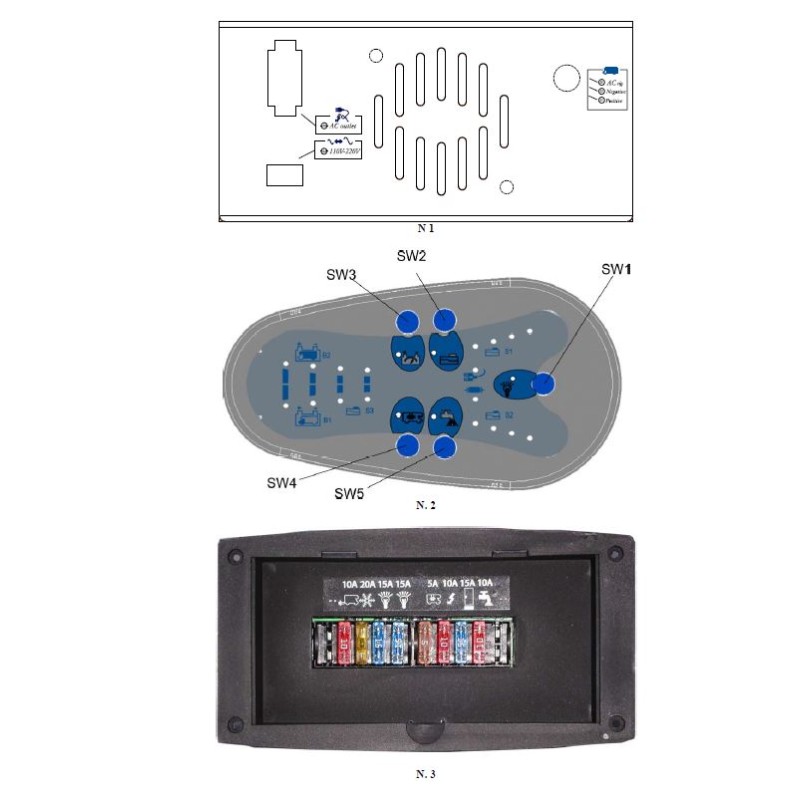

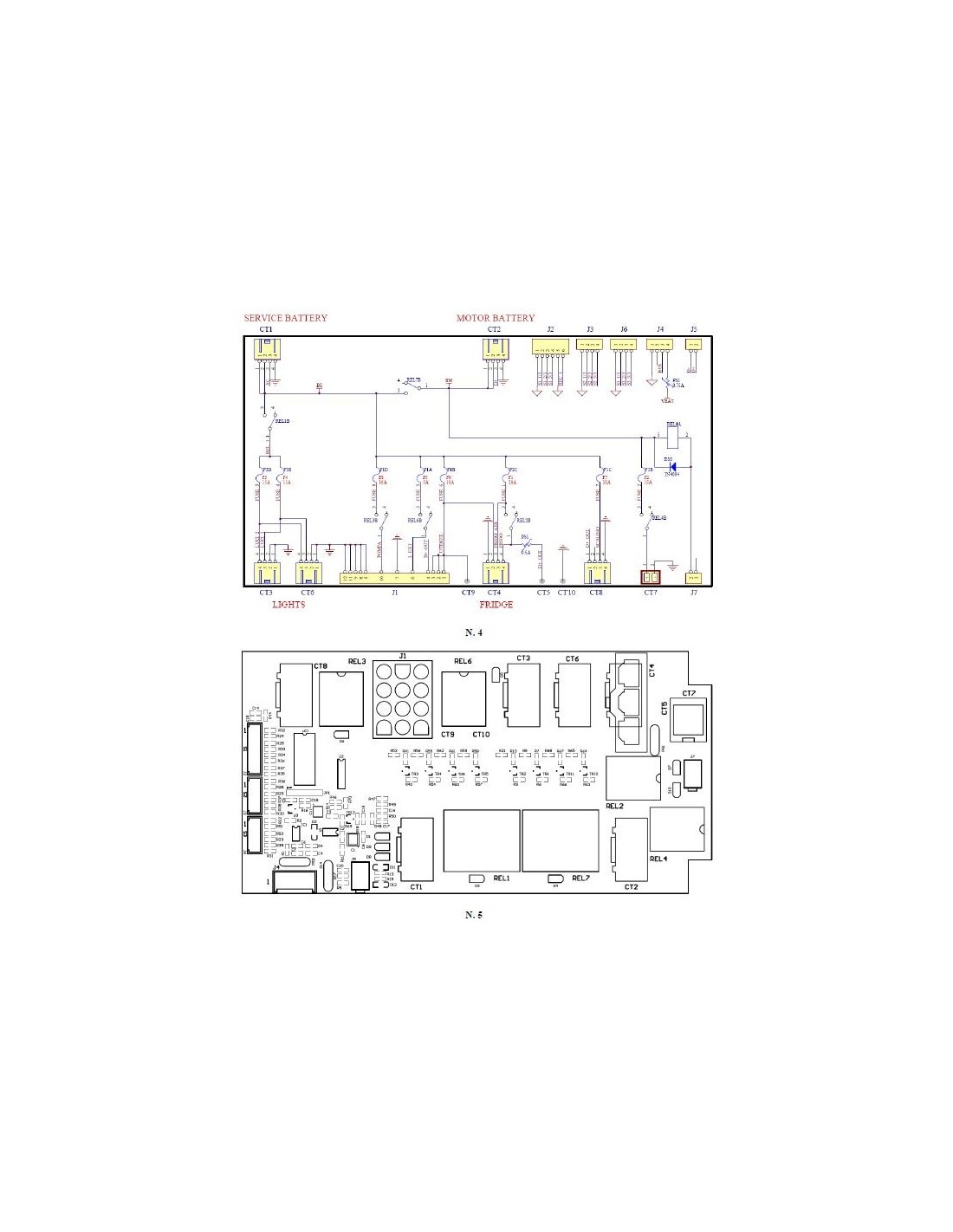

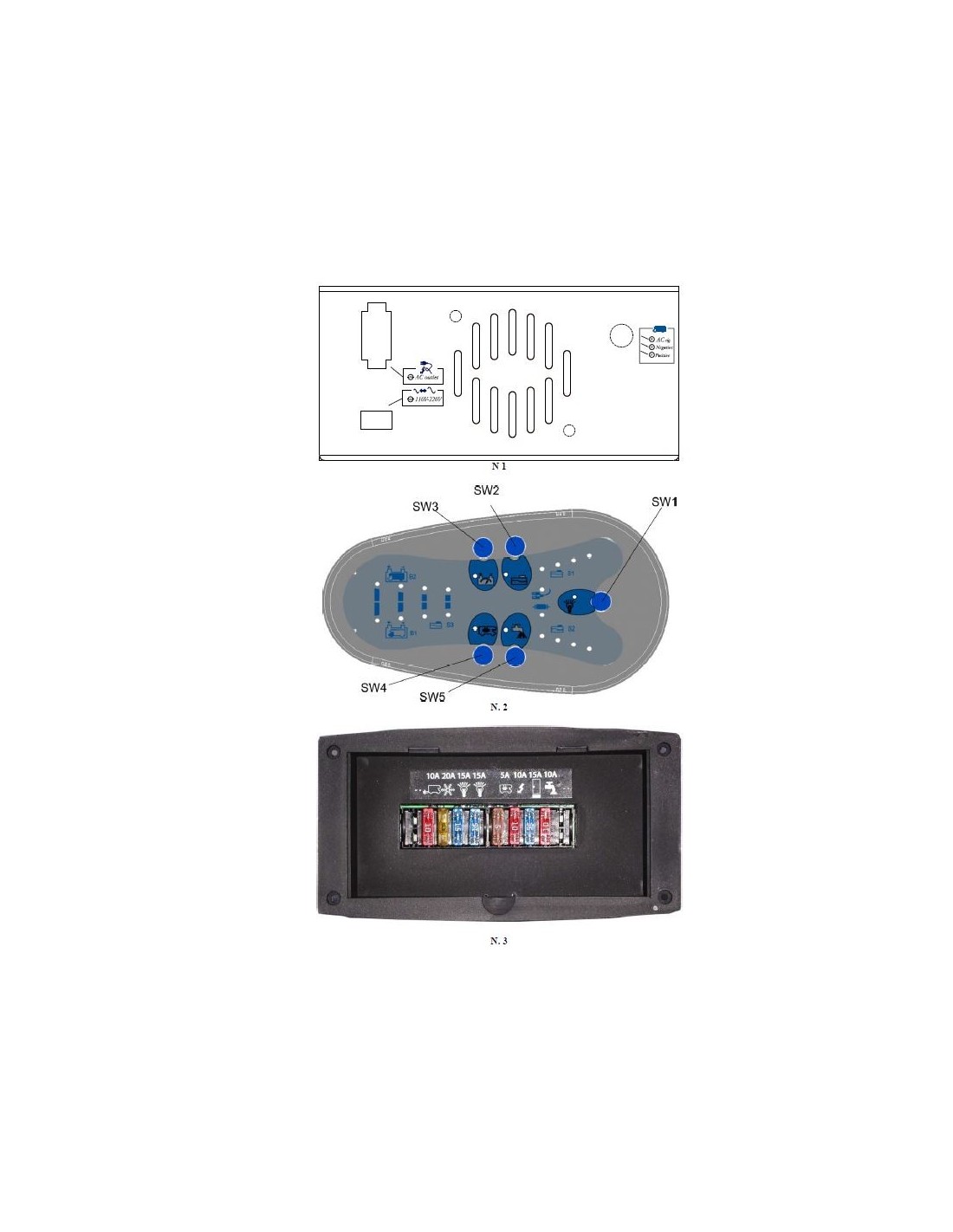

Normalmente se instala TRIGANO junto con la referencia 2 del panel de control del plano adjunto y el cargador AL-C20 de 216W referencia 1.

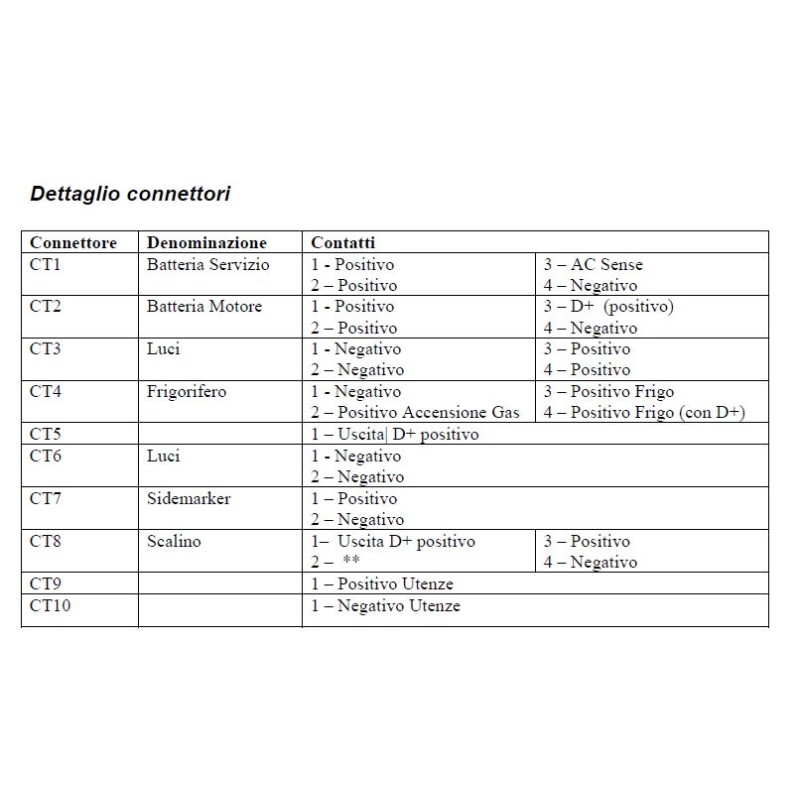

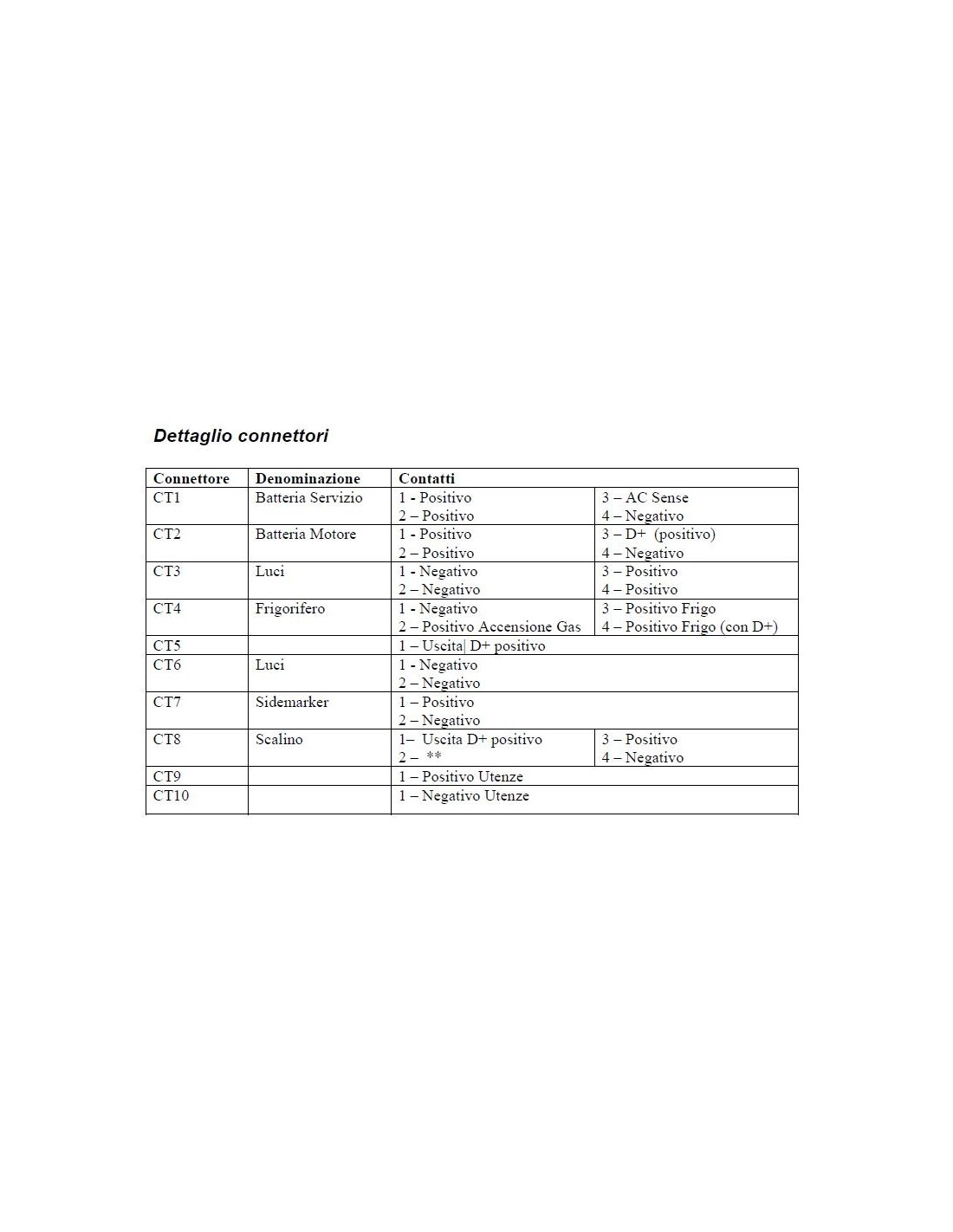

Con conectores incluidos:

• QA01008010 CONECTOR RAST5 4 VUIE FLYING MASCXHIO NÚMERO 2
• QA01008011 RAST5 CONECTOR 4-VIE NEGRO MACHO NÚMERO 3 VOLANTE
• QA01008013 RAST5 CONECTOR VOLKANTE DE CUATRO VÍAS NÚMERO MACHO ROJO 1
• QC05000070 CONTACTO TEMPORIZADOR 2.5-4,00 MMQ FEMENINO 927824-2-TE para rast5) NÚMERO 24

Instalado en ROLLER TEAM.

D.02832.R1.2

SHUNT 0735

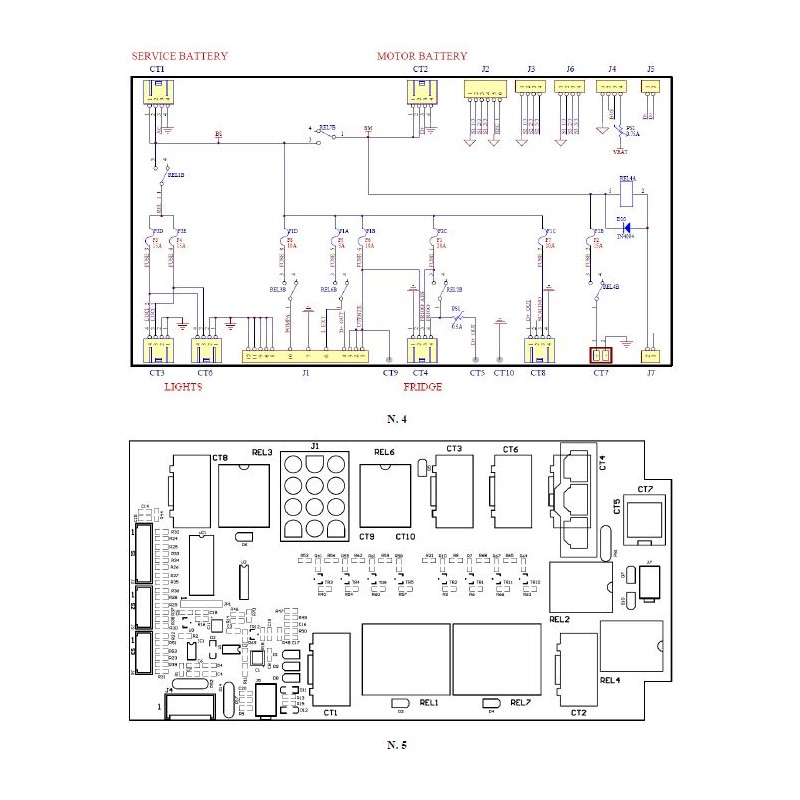

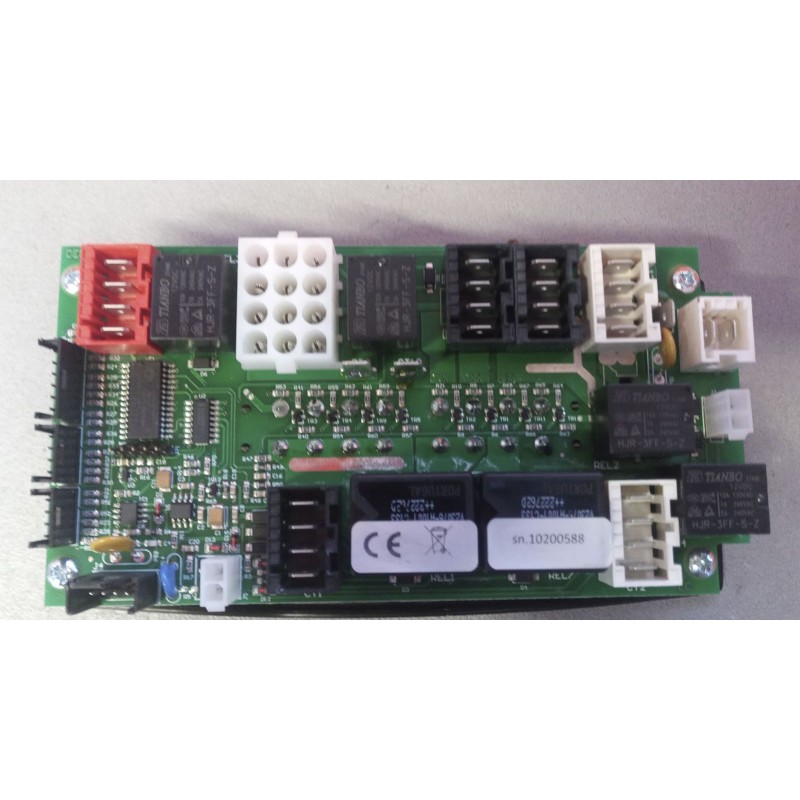

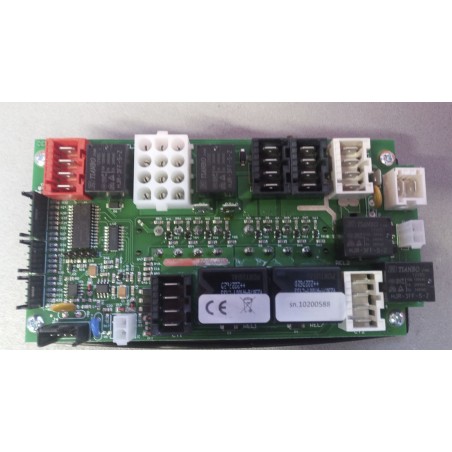

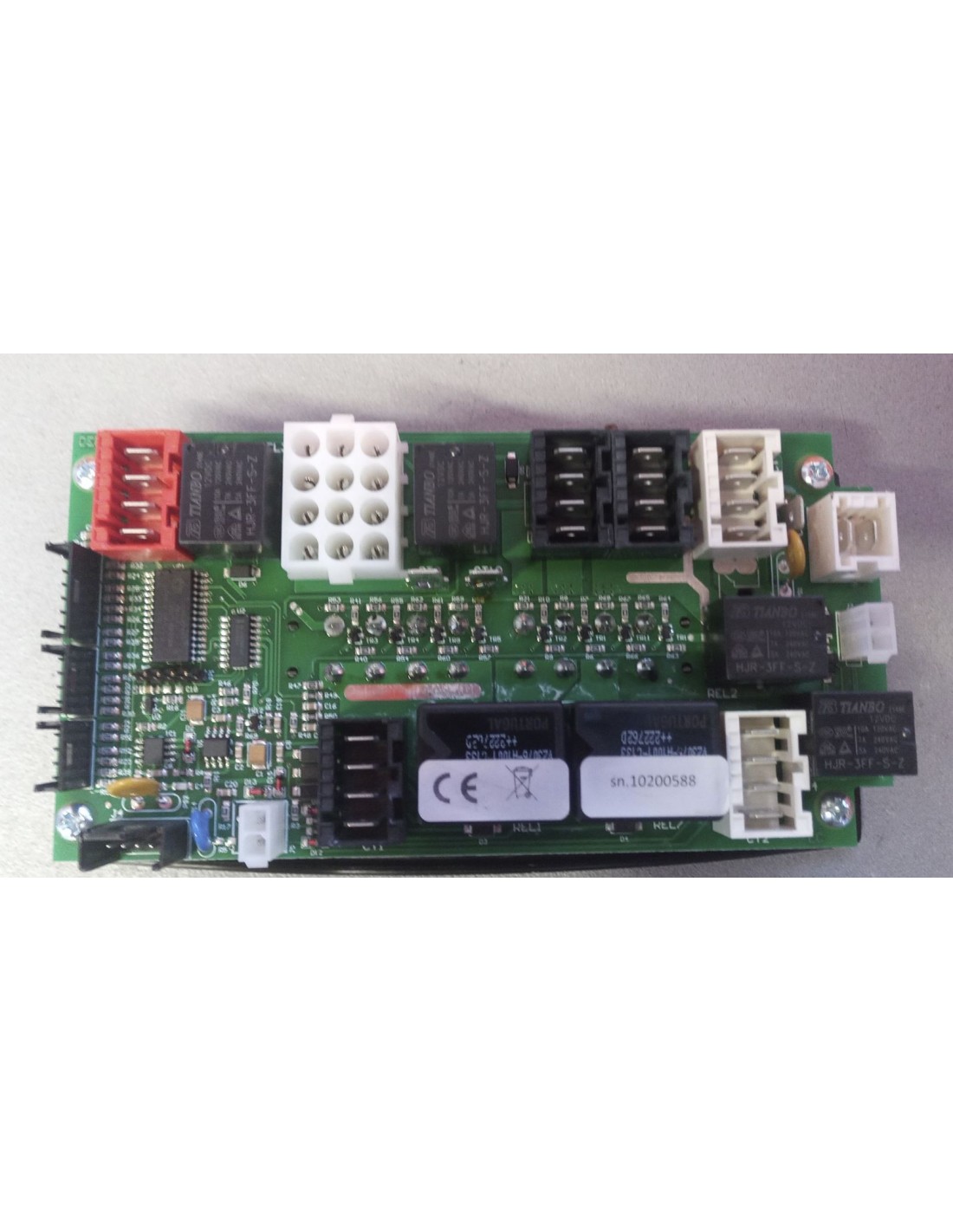

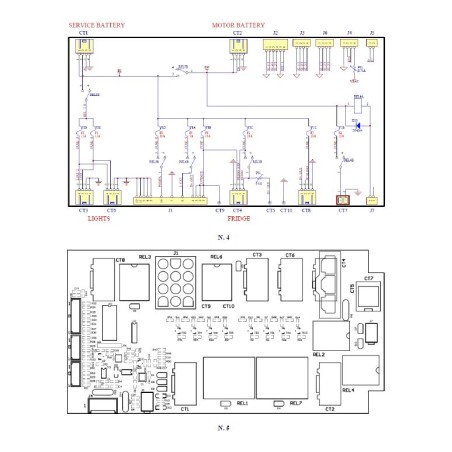

El distribuidor de energía es el dispositivo que distribuye y protege las líneas de muy baja tensión (12 VDC) de la caravana, como las líneas de luz, la bomba, etc. Tiene una conexión con un panel de control con el que se muestra el estado de las salidas y entradas del siguiente dispositivo.

Automatismos

• Baterías paralelas

Se activa cuando el motor está encendido y el voltaje de la batería es superior a 13,4V.

Se desactiva cuando el motor se apaga o el voltaje de la batería del motor es inferior a 12,4V.

• Frigorífico

En cuanto se enciende el motor, se activa durante 10 segundos. Después de eso, sigue las mismas reglas que las baterías paralelas.

• D+ positivo

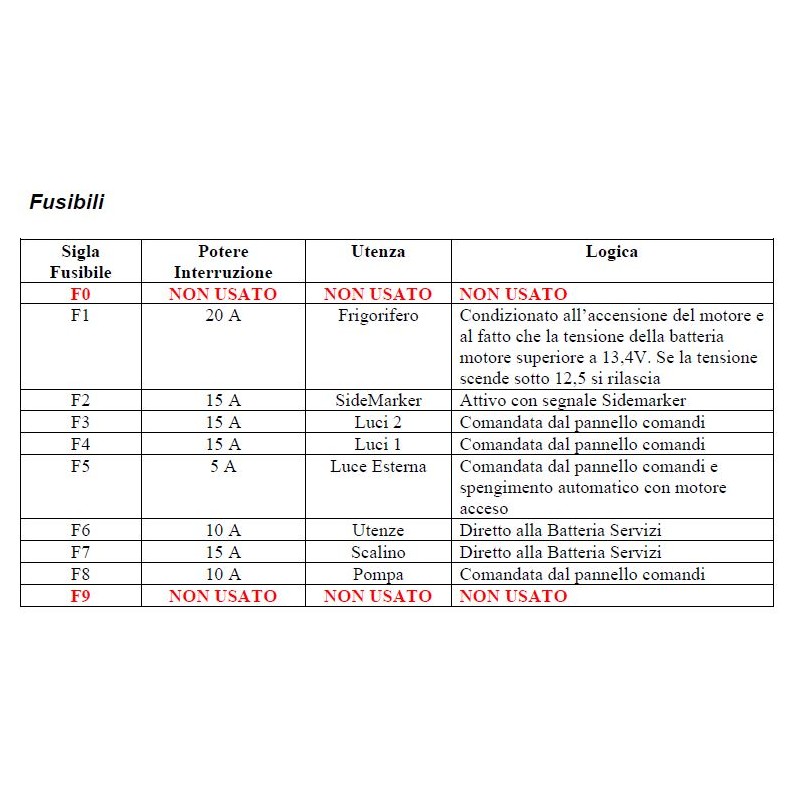

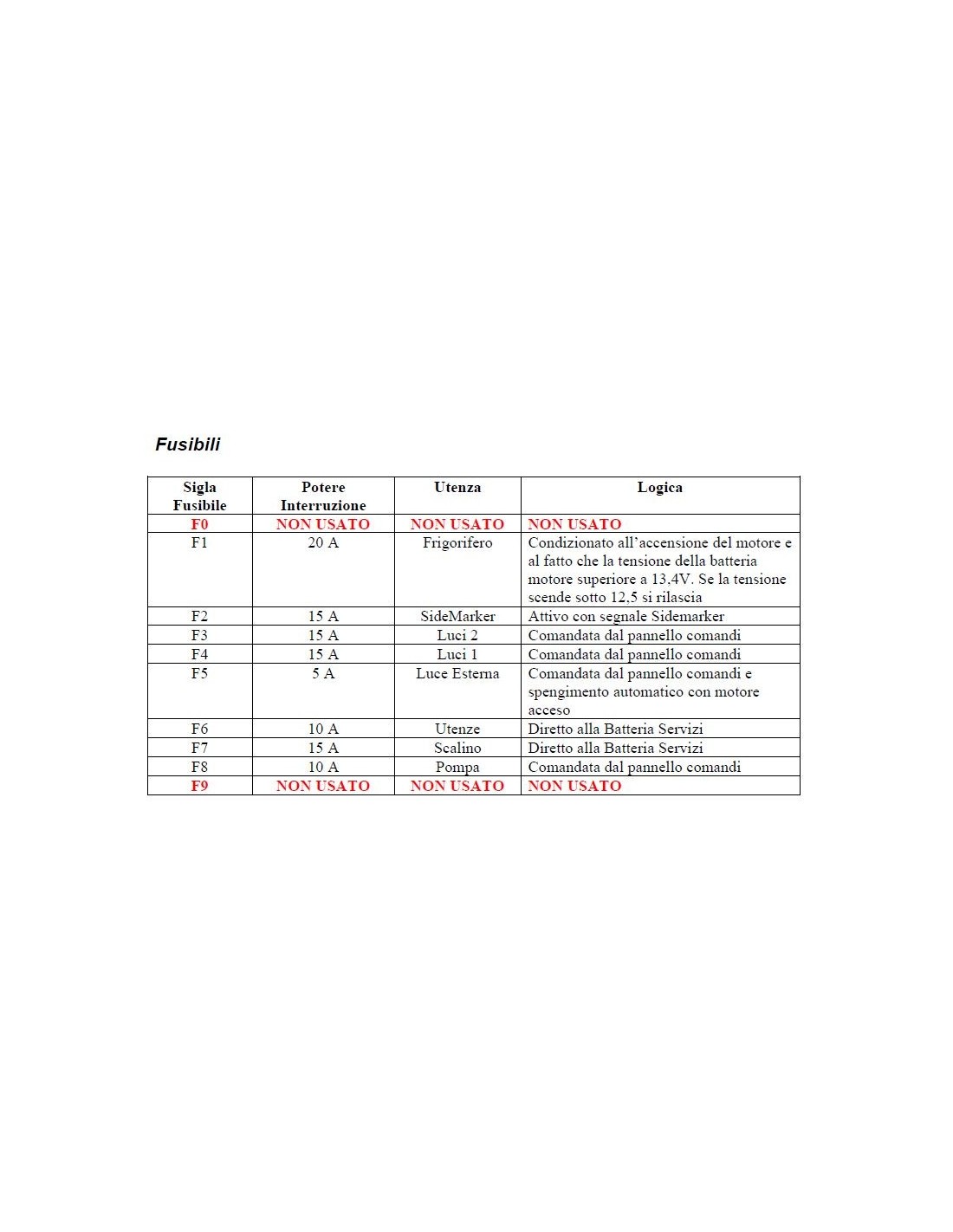

La señal de salida positiva D+ está conectada al relé del frigorífico y está bajo fusible F1.

• Servicios de protección de baterías

Cuando el voltaje de la batería baja de 10V y permanece allí más de 10 segundos.

Todas las compañías eléctricas conectadas al sistema de iluminación y a la bomba están apagadas.

Tamaño y peso

Dimensiones (LxWxH) 18x10x6 cm Peso aprox. 260 gr/pcs
