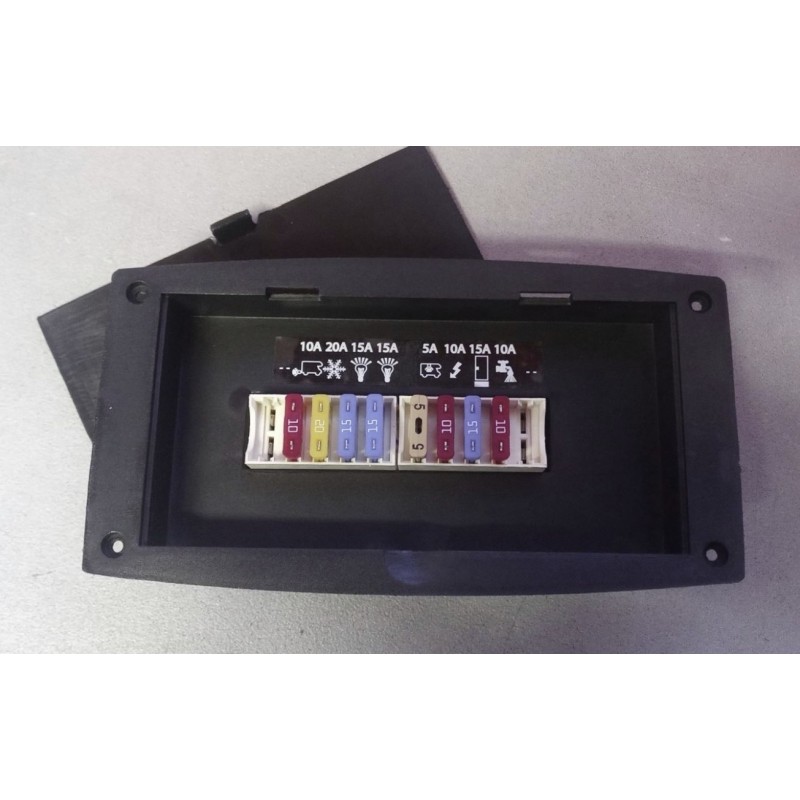

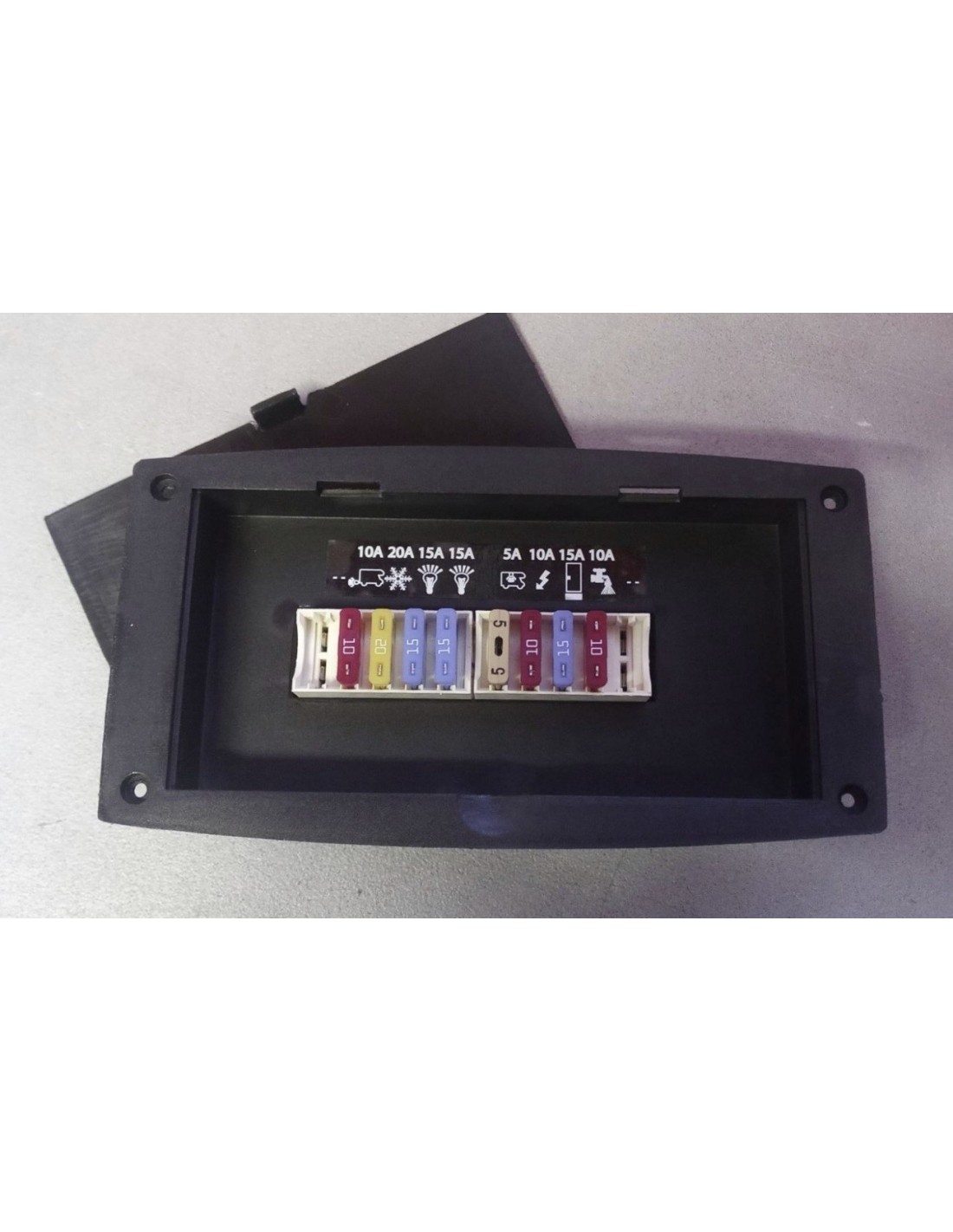

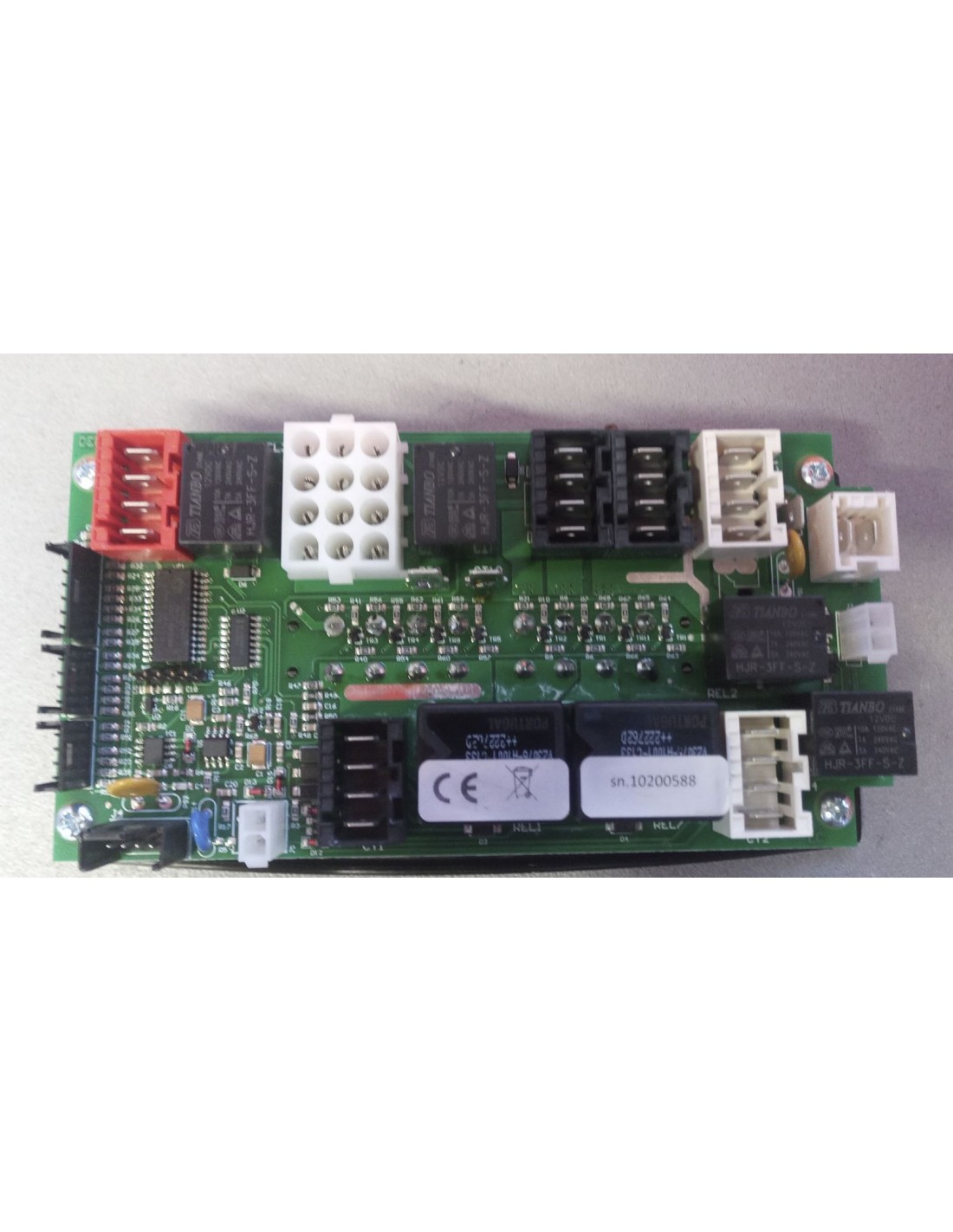

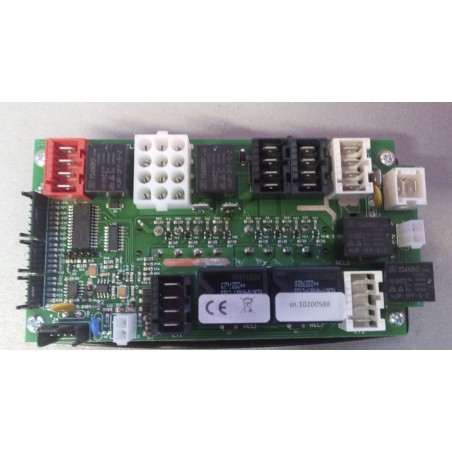

ARSILICII XA00400005 - TRIGANO Sicherungskasten

ARSILICII XA00400005 V07 – TRIGANO SICHERUNGSHALTER, PANEL N G ECON ST. 07 – RAST 5 – MIT 4-WEGE-R5-FLIEGENDEN STECKERN TRIGANO-CODE 1IRH001AE0013.

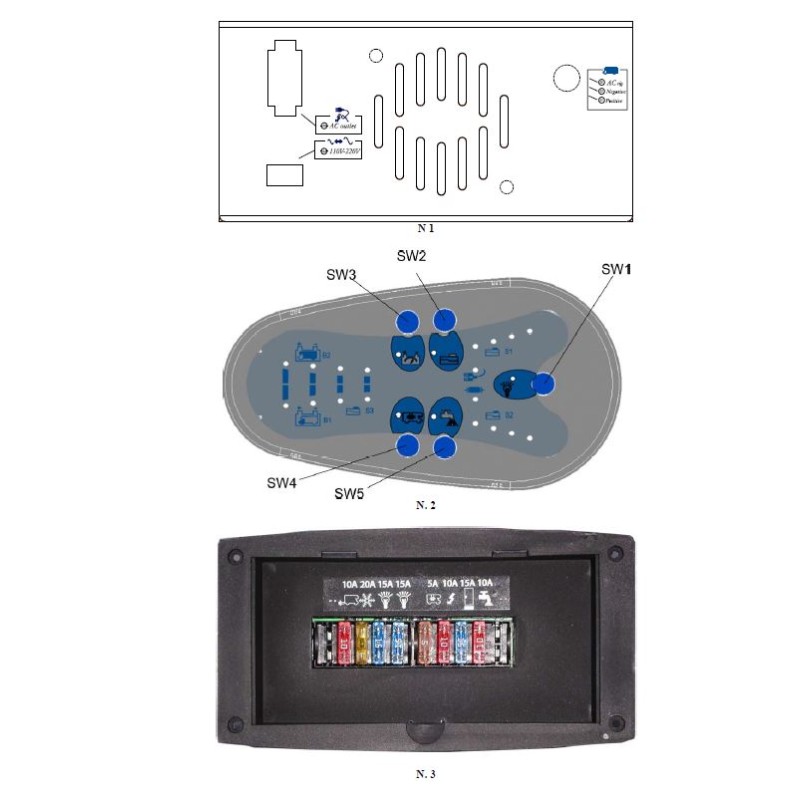

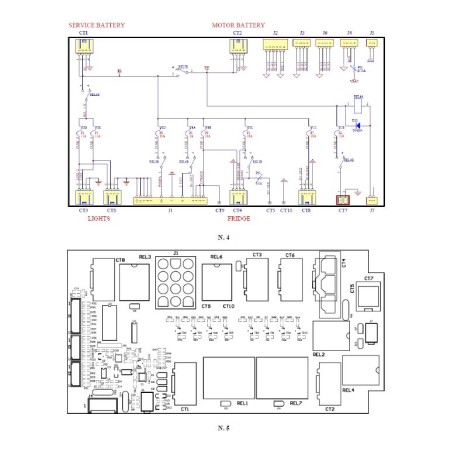

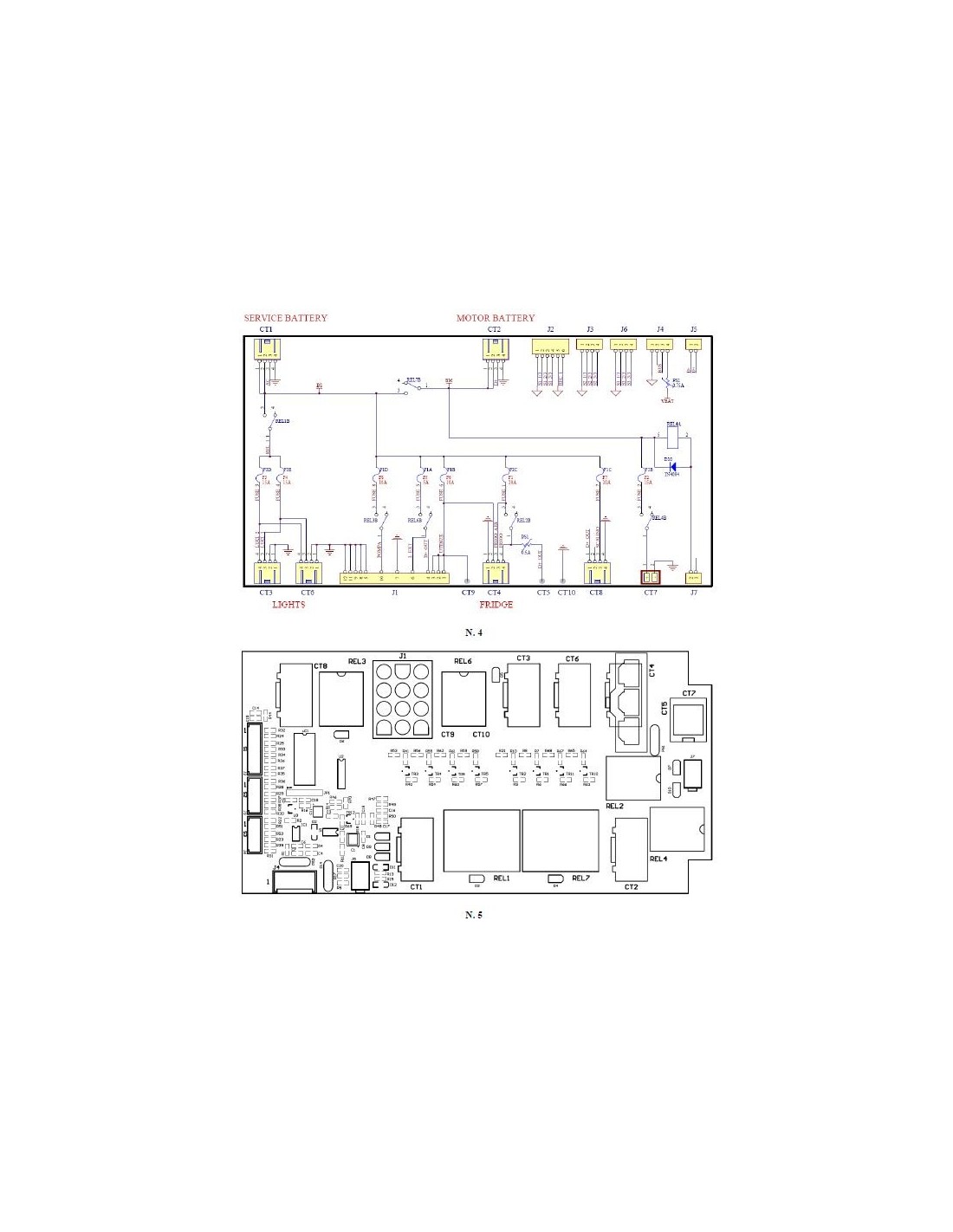

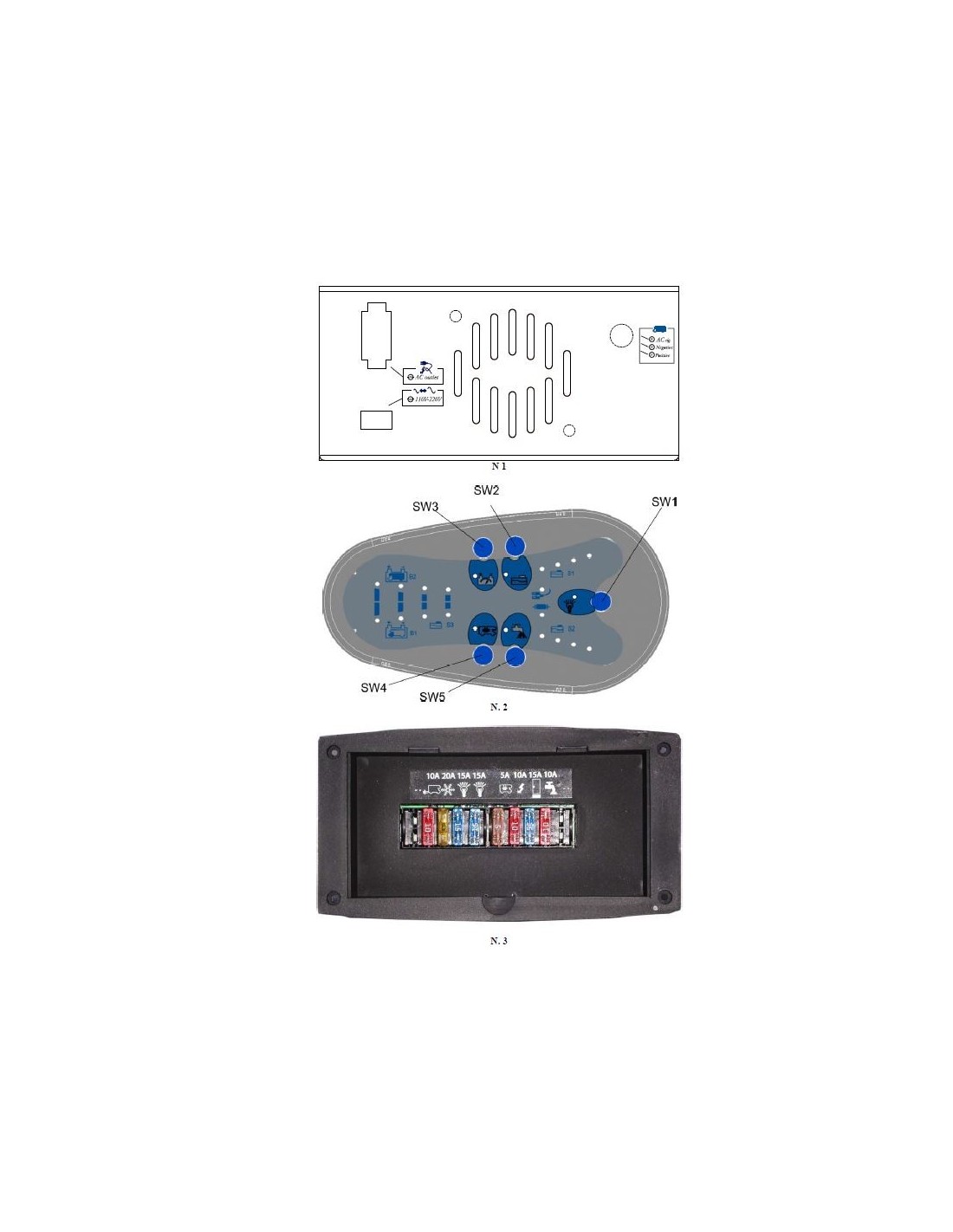

Normalerweise installiert von TRIGANO zusammen mit dem Bedienfeldreferenzpunkt 2 der beigefügten Zeichnung und dem 216W AL-C20-Ladegerät Referenz 1.

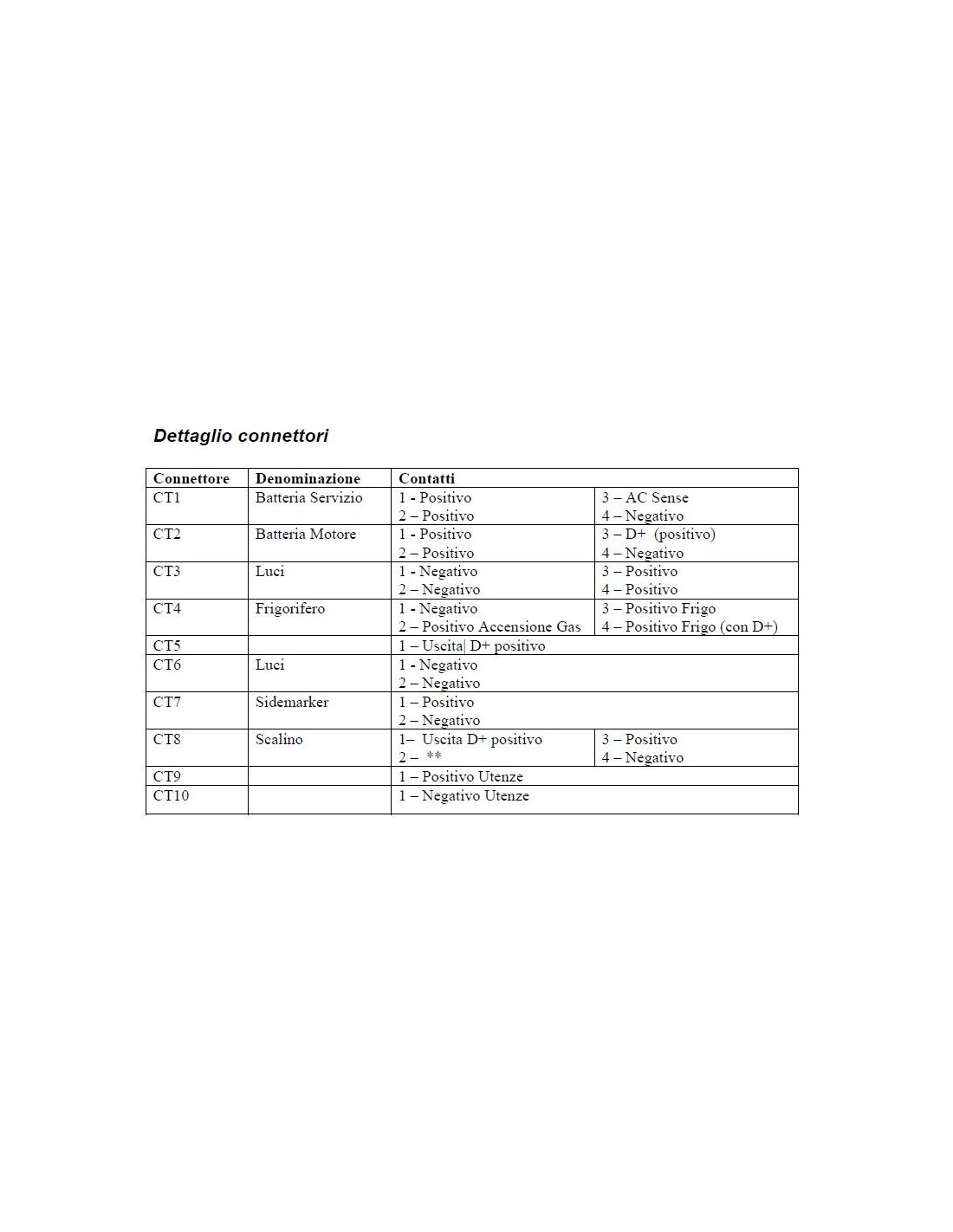

Komplett mit Steckverbindern:

• QA01008010 RAST5-STECKER 4 VUIE FLIEGENDE MASCXHIO NUMMER 2
• QA01008011 RAST5 4-WEGE-STECKER SCHWARZES MÄNNLICHES LENKRAD NUMMER 3
• QA01008013 RAST5 4-WEGE-VOLKANTE-STECKER ROTER MÄNNLICHER NUMMER 1
• QC05000070 TIMERKONTAKT 2,5-4,00 MMQ WEIBLICH 927824-2-TE für RAST5) NUMMER 24

Installiert auf ROLLER TEAM.

D.02832.R1.2

SHUNT 0735

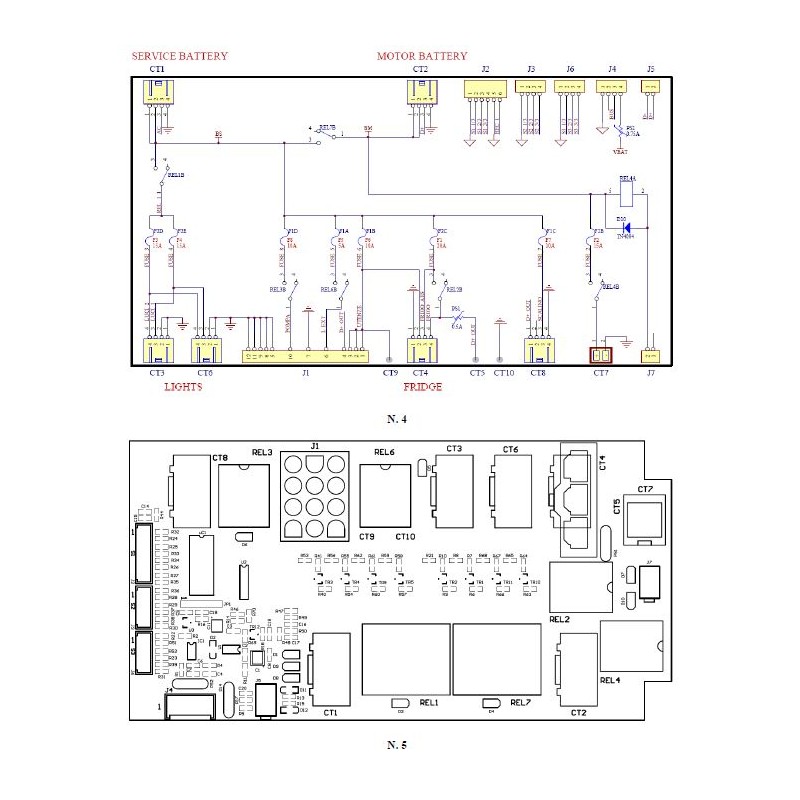

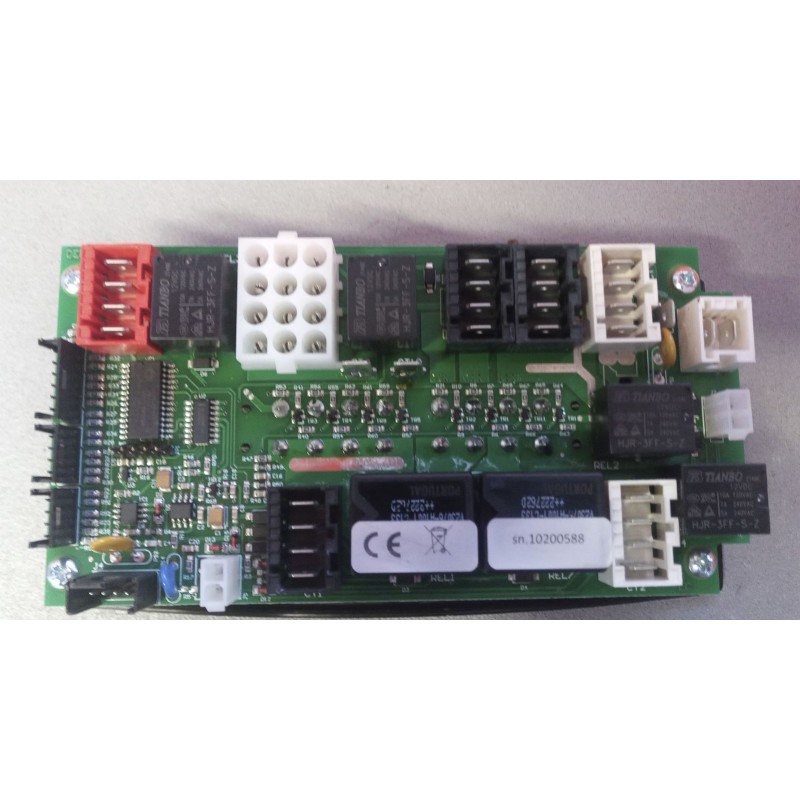

Der Stromverteiler ist das Gerät, das die sehr niedrigen Spannungsleitungen (12 VDC) des Wohnwagens, wie die Lichtleitungen, die Pumpe usw., verteilt und schützt. Er ist mit einem Bedienfeld verbunden, über das der Status der Aus- und Eingänge des folgenden Geräts angezeigt wird.

Automatismen

• Parallelbatterien

Aktiviert, wenn der Motor eingeschaltet wird und die Batteriespannung höher als 13,4 V ist.

Deaktiviert, wenn der Motor abschaltet oder die Batteriespannung des Motors unter 12,4V liegt.

• Kühlschrank

Sobald der Motor eingeschaltet wird, aktiviert er sich für 10 Sekunden. Danach folgt es denselben Regeln wie die parallelen Batterien.

• Positives D+

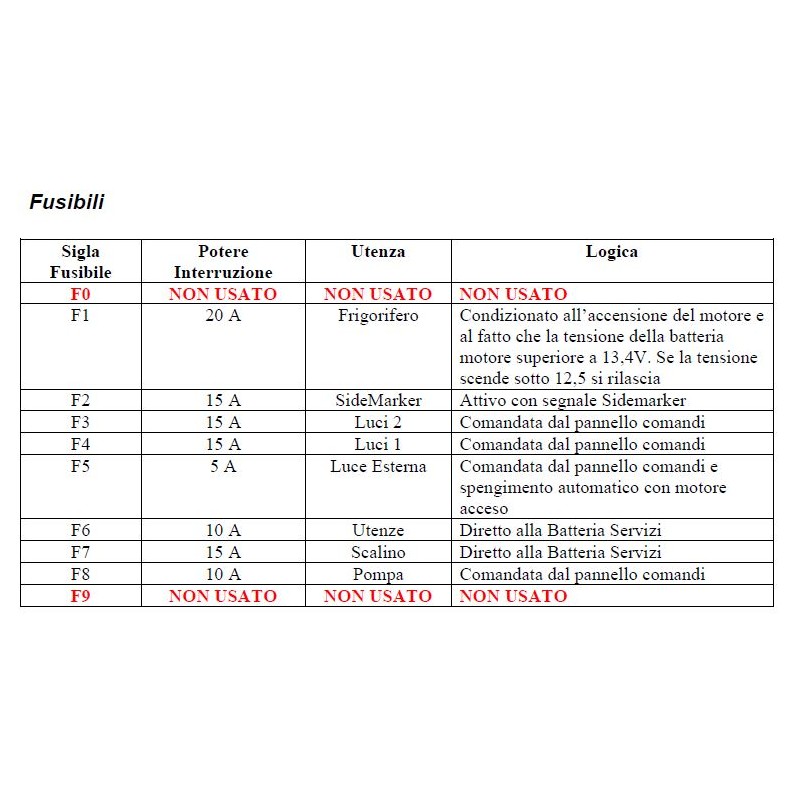

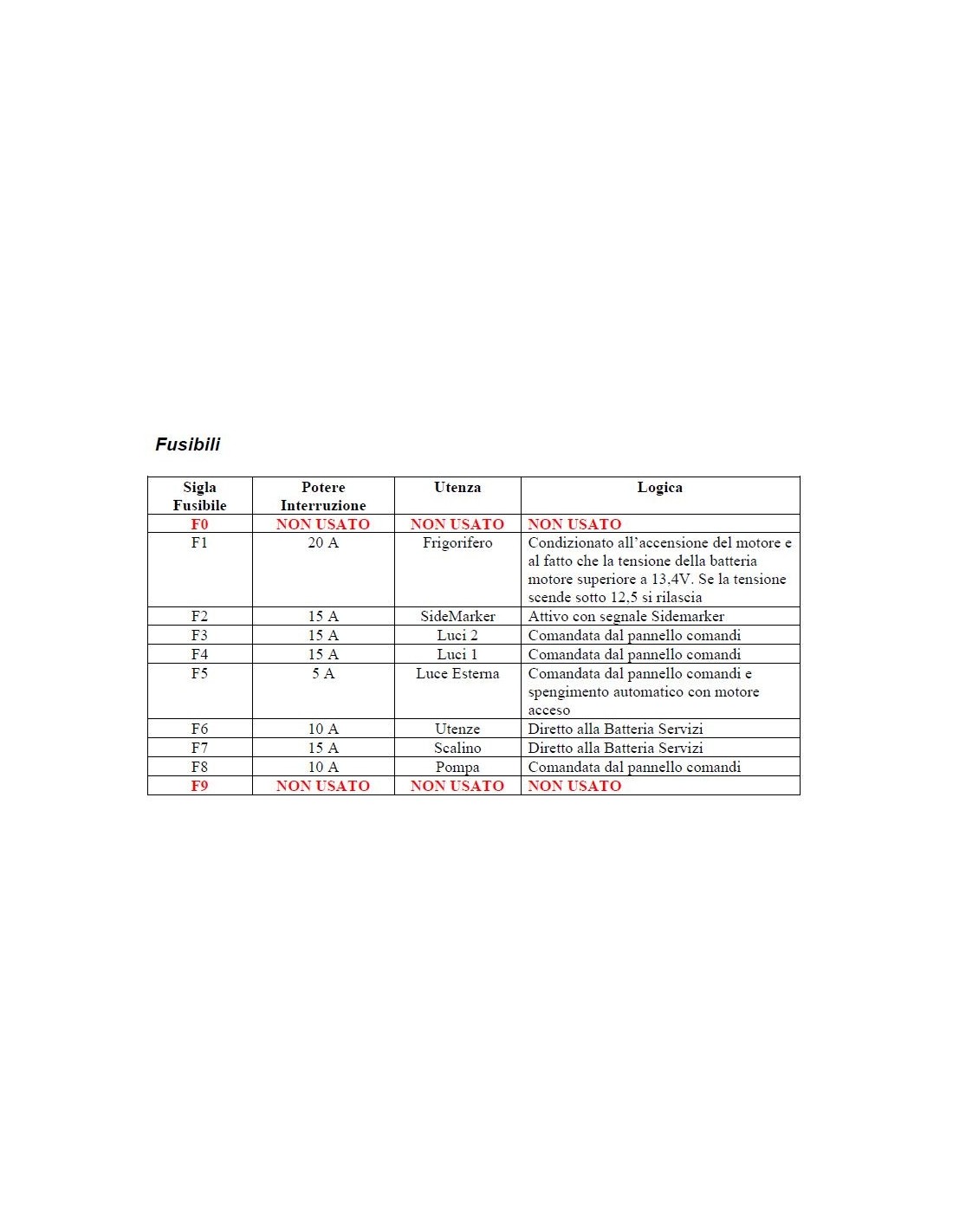

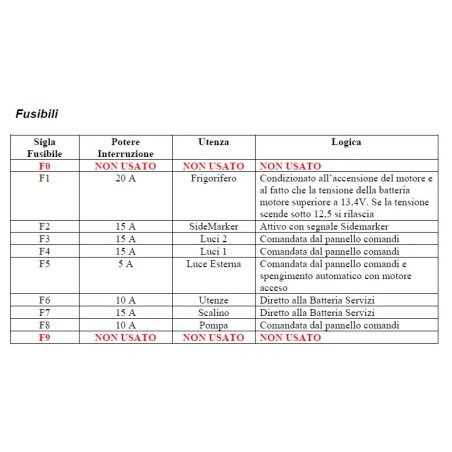

Das positive D+-Ausgangssignal ist mit dem Kühlschrankrelais verbunden und befindet sich unter einer F1-Sicherung.

• Batterieschutzdienste

Wenn die Batteriespannung unter 10V fällt und länger als 10 Sekunden dort bleibt.

Alle Versorgungsleitungen, die an das Beleuchtungssystem und die Pumpe angeschlossen sind, sind abgeschaltet.

Größe und Gewicht

Maße (LxWxH) 18x10x6 cm Gewicht ca. 260 gr/pc
