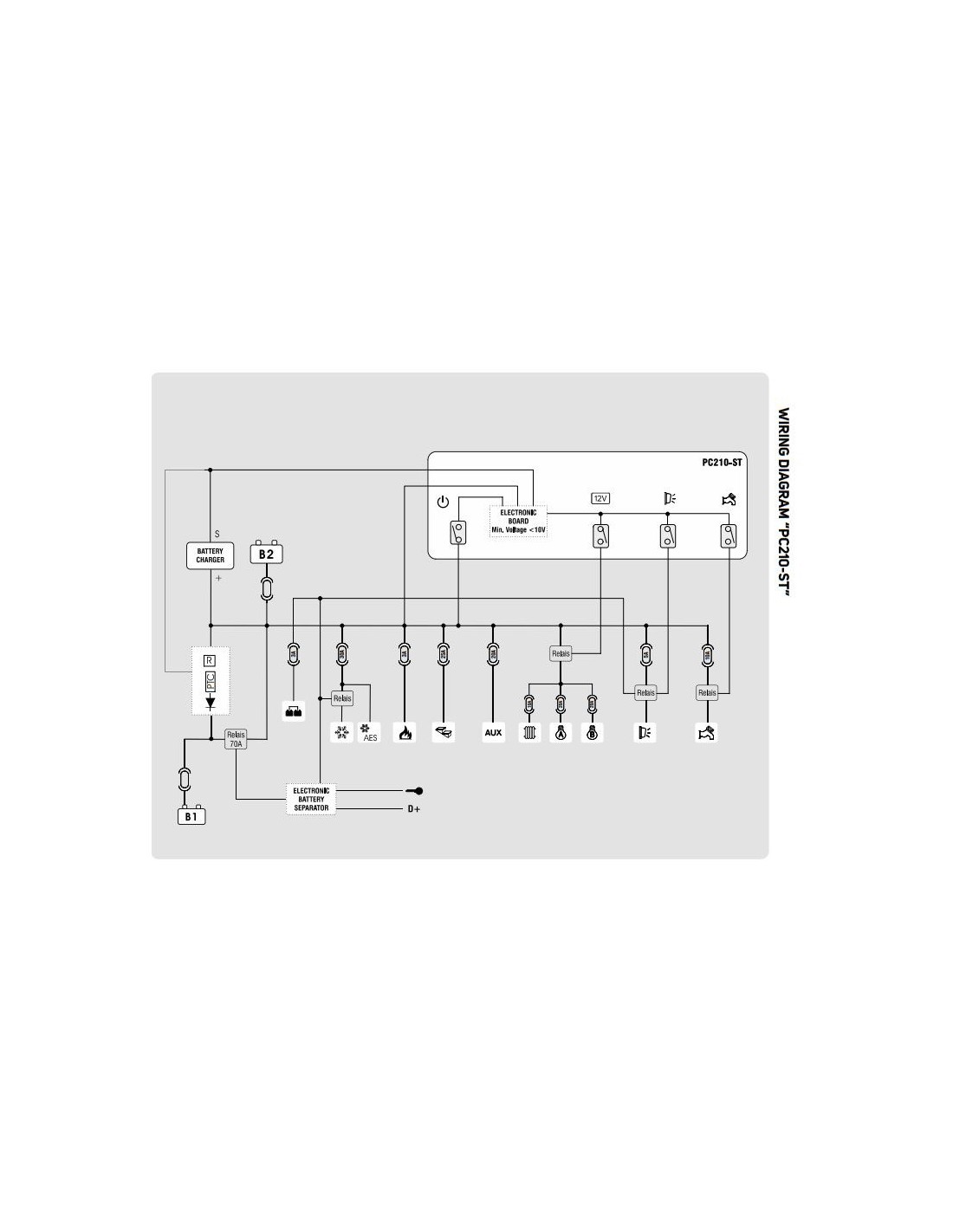

CBE PC210 Sistema completo STANDARD a LED di comando e controllo per impiantistica elettrica 12V dell'autocaravan.
Caratteristiche e funzioni principali:

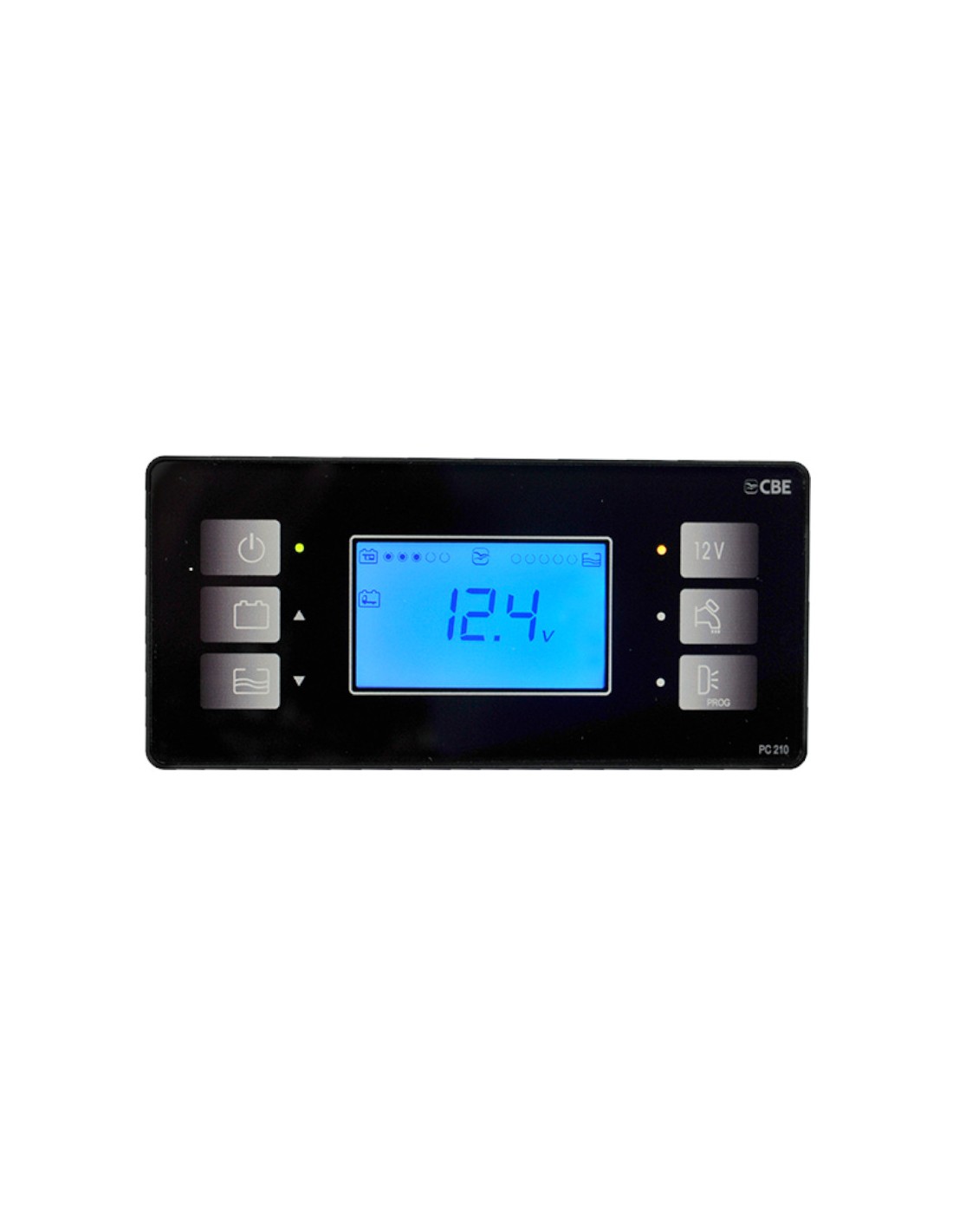

• Pannello di comando con visualizzatore a LCD 2.9" a 12 colori
• Pulsanti capacitivi a sfioramento
• Controllo in Volt e grafico dello stato batteria auto e batteria servizi
• Controllo in % e grafico dello stato serbatoio acque chiare
• Allarme riserva serbatoio acque grigie
• Separatore elettronico di batterie integrato
• Gestione frigo trivalente
• 10 fusibili di protezione utenze 12V
• Ricarica batteria auto
• Controllo di minima tensione (funzione “salva batteria”)
• Visualizzazione temperatura interna ed esterna
• Dimensioni pannello comando 170x80 mm

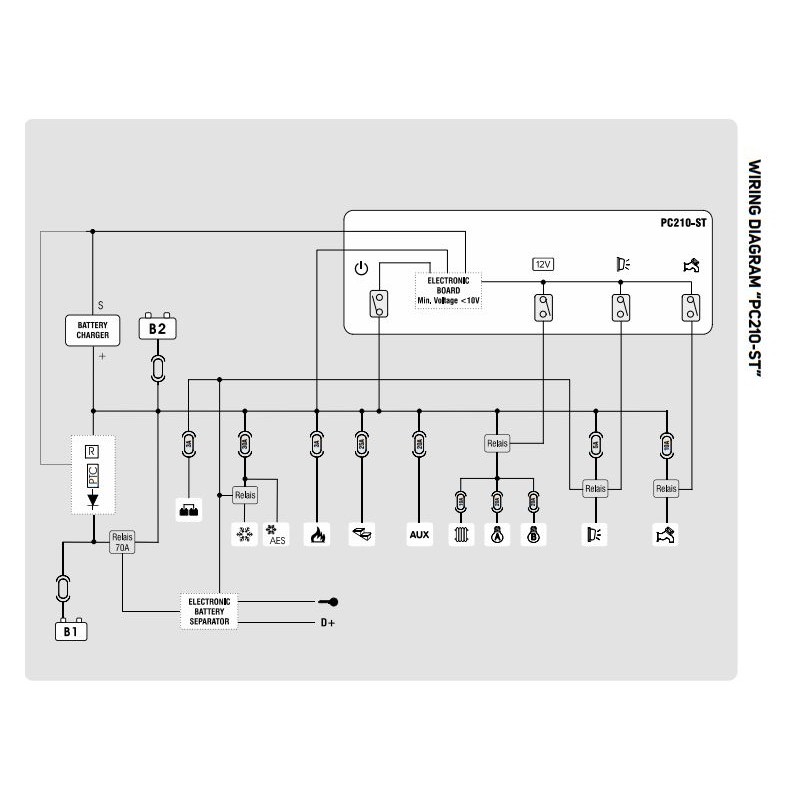

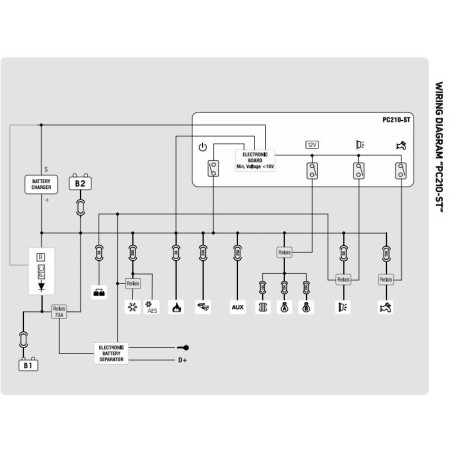

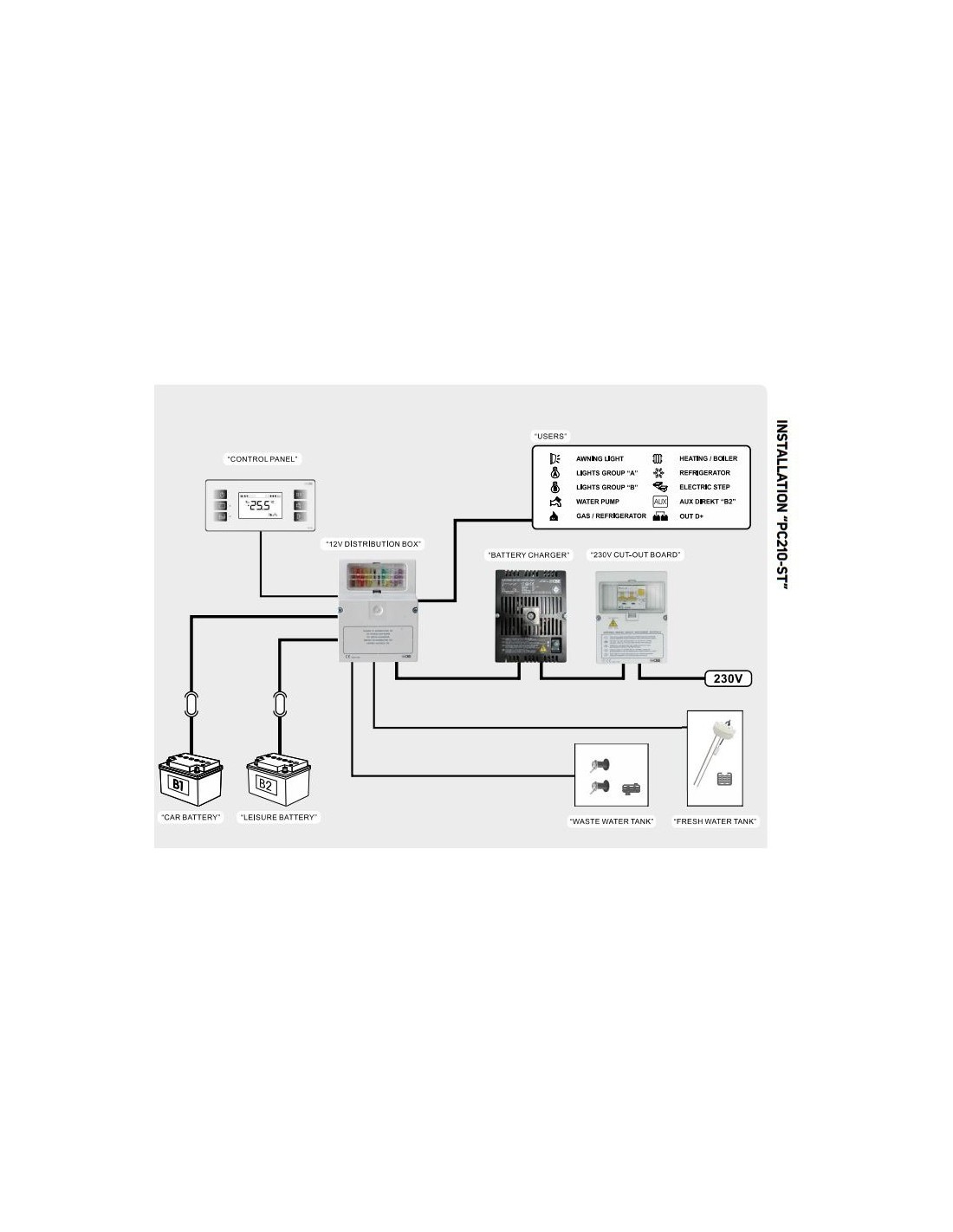

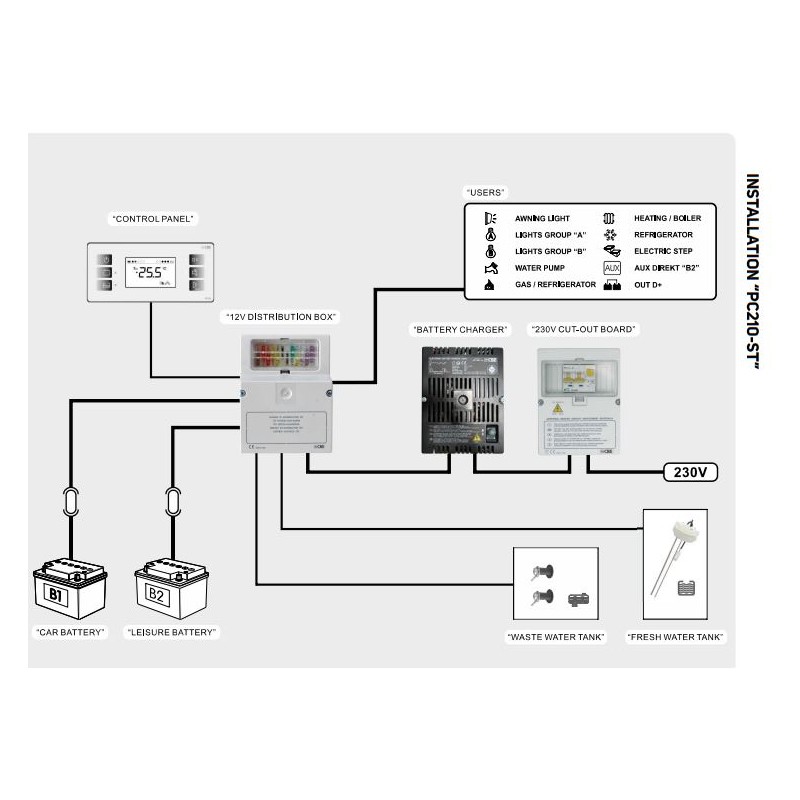

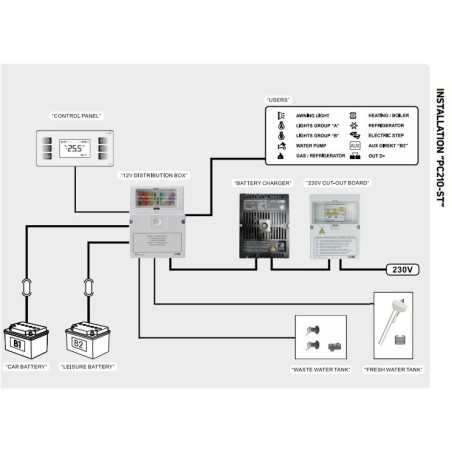

SISTEMA COMPOSTO DA:

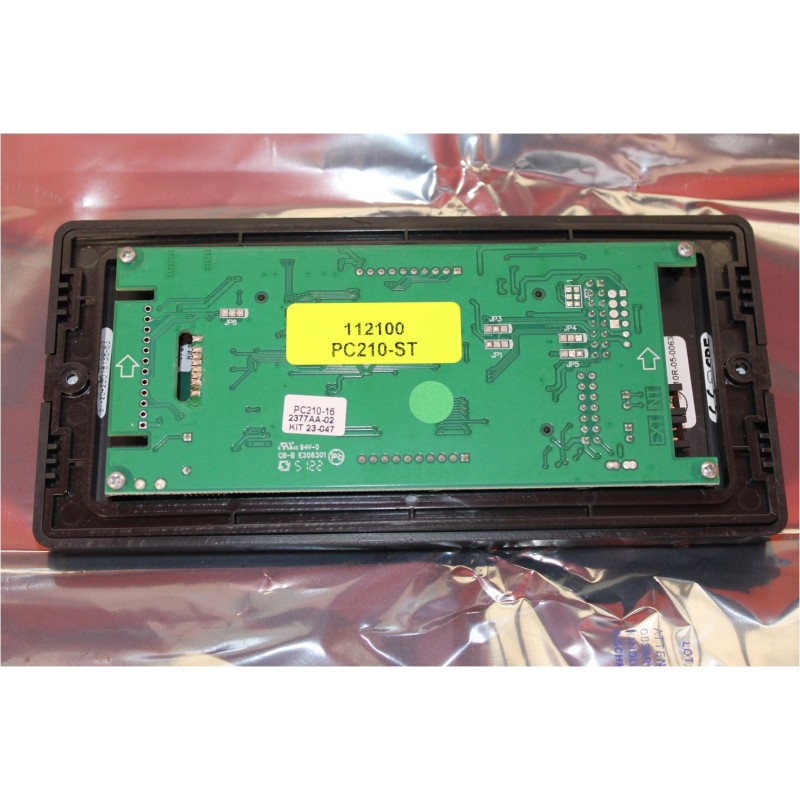

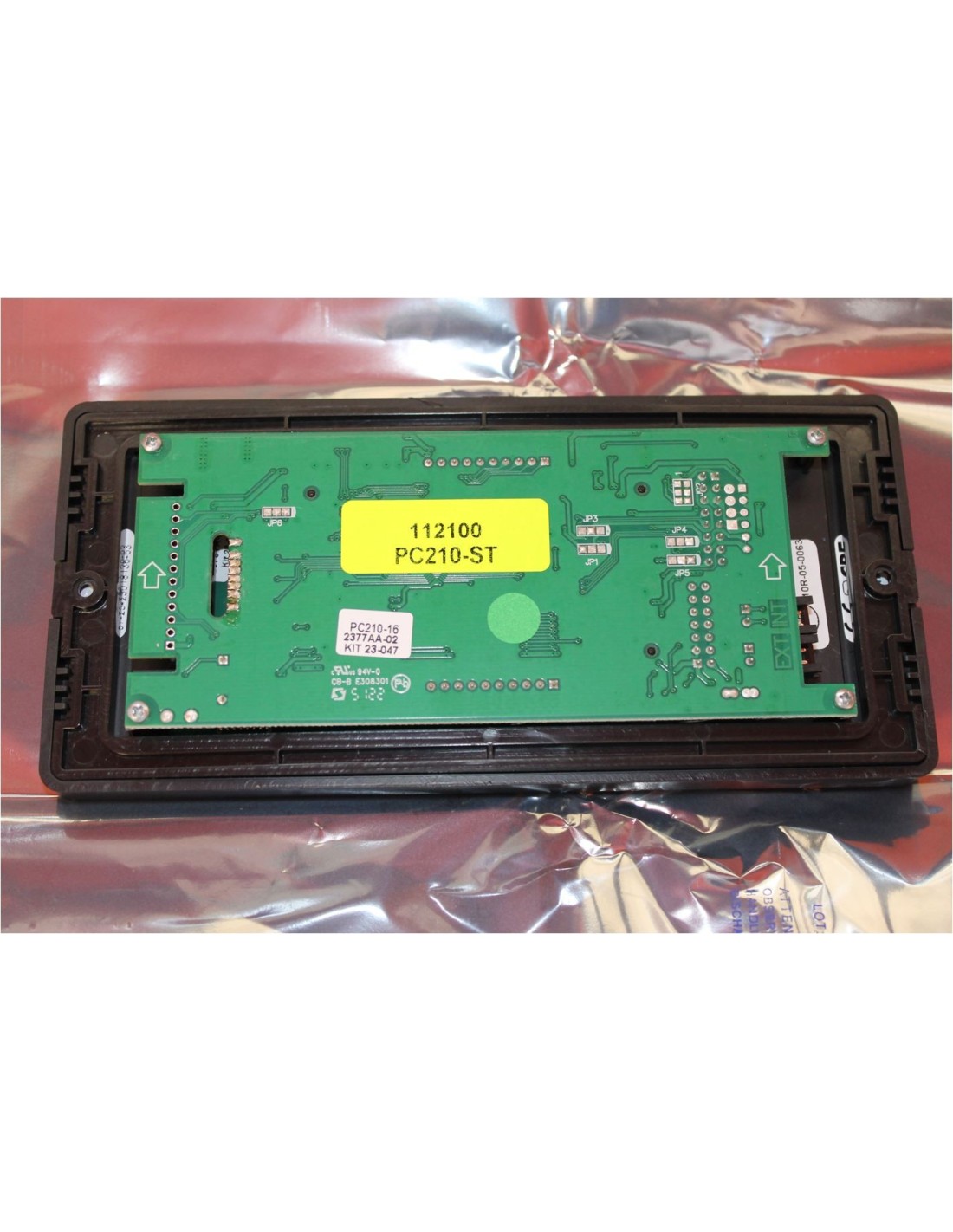

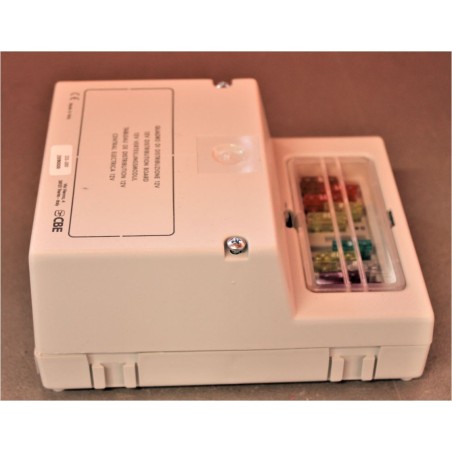

• PANNELLO DI COMANDO PC210-ST codice 112100

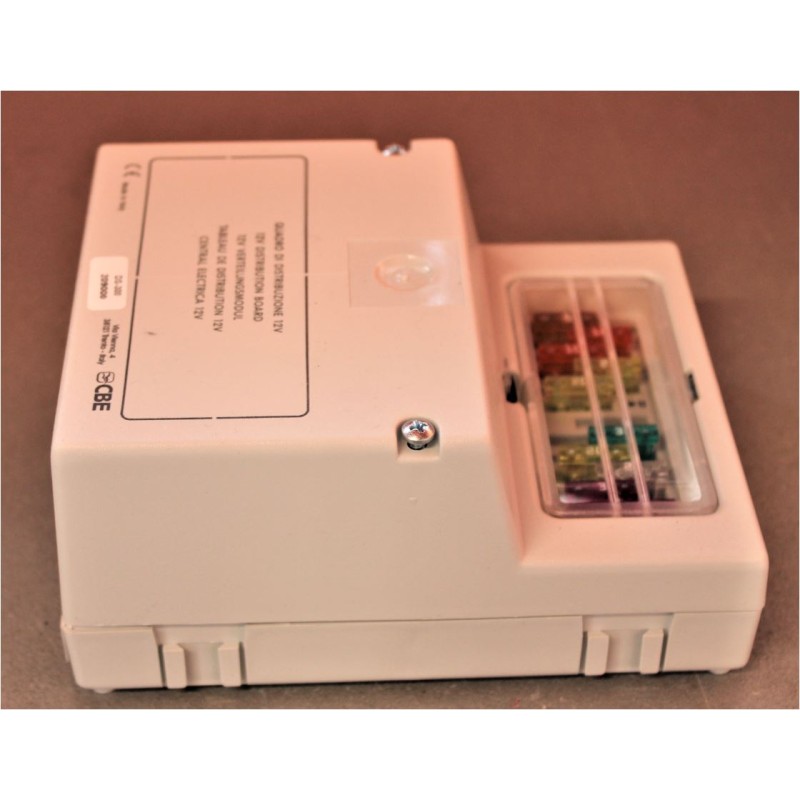

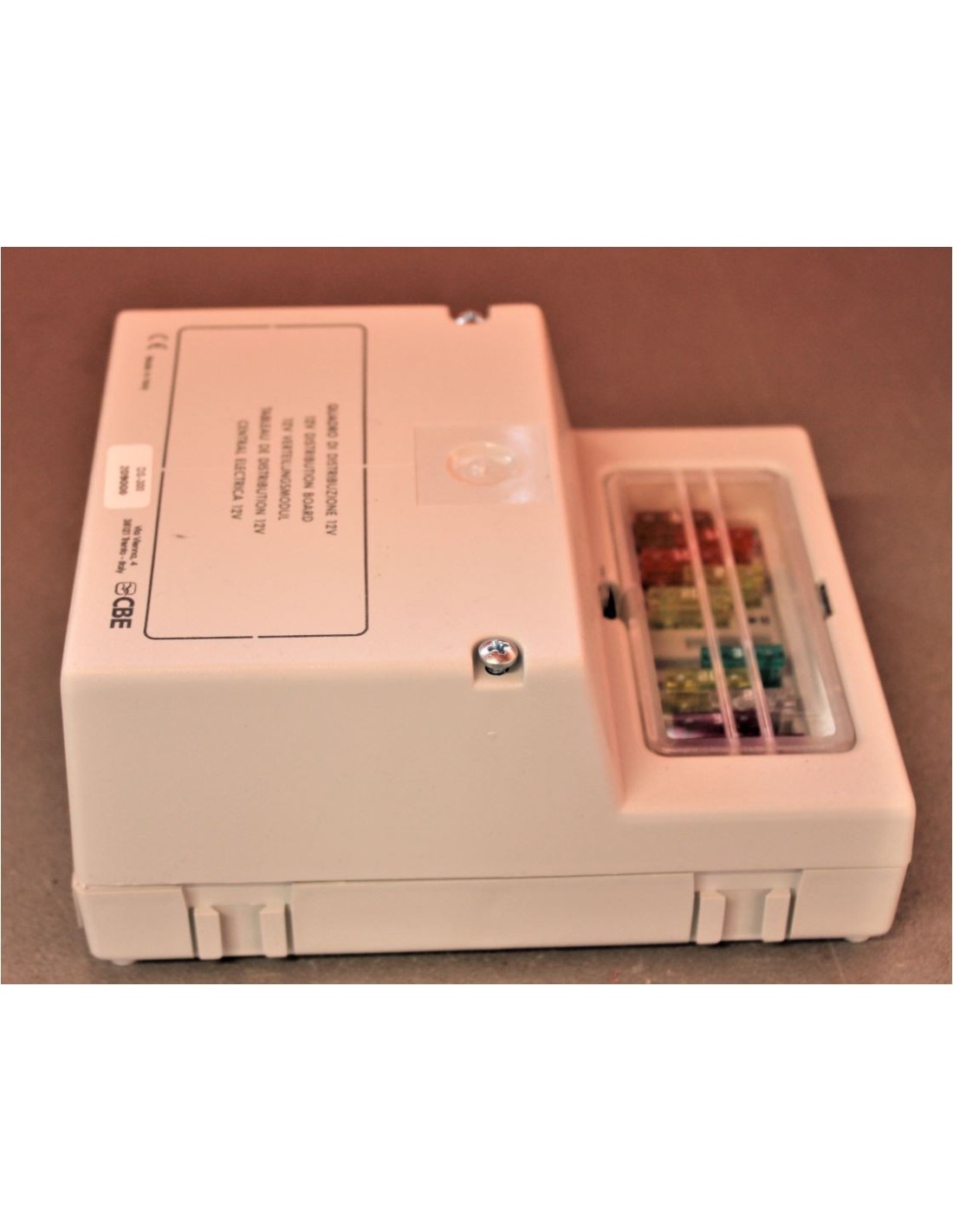

• QUADRO DISTRIBUZIONE UTENZE - FUSIBILI DI PROTEZIONE DS300 codice 209000

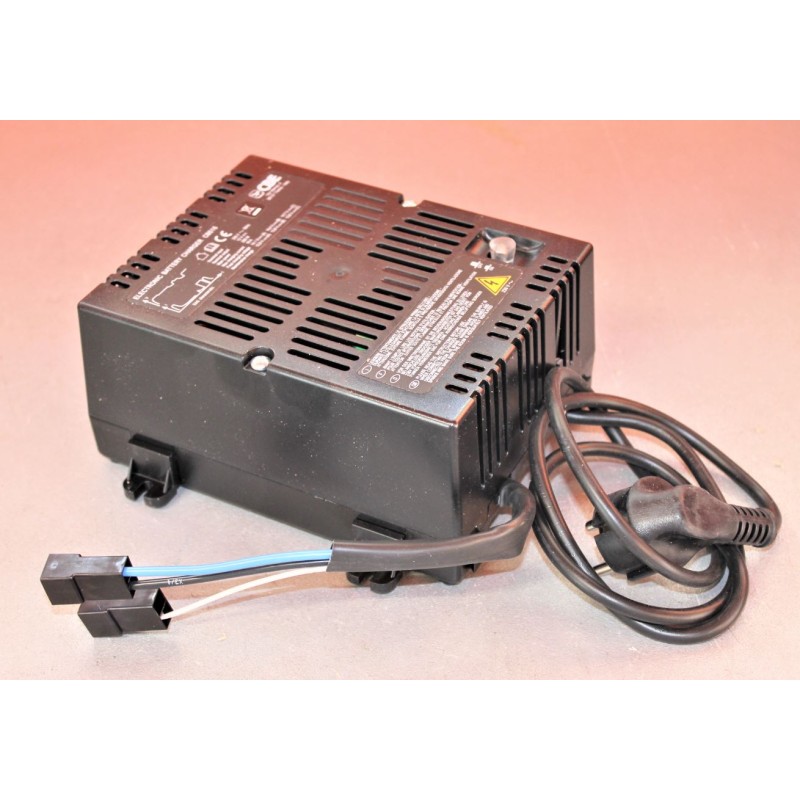

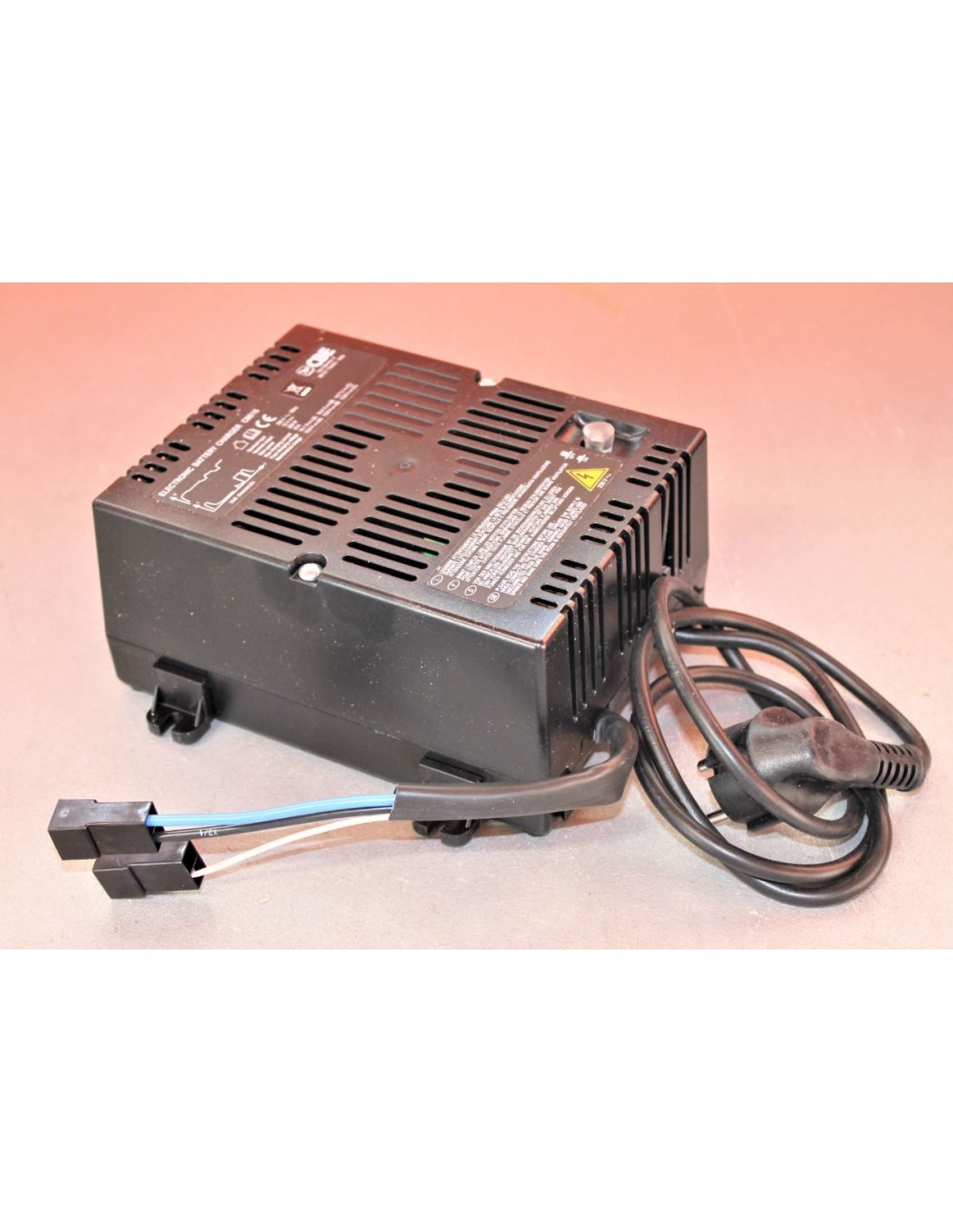

• CARICA BATTERIE SWITCHING 12V 16A CB516-3 codice 321517
• SONDA A VITI coppia PER SERBATOIO RECUPERO SS/P codice 505000

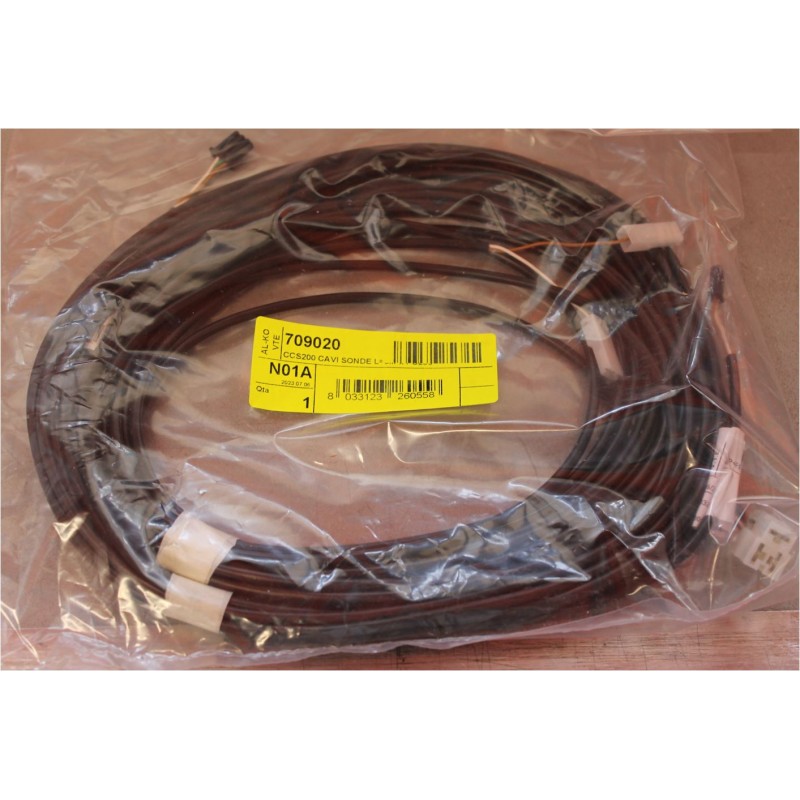

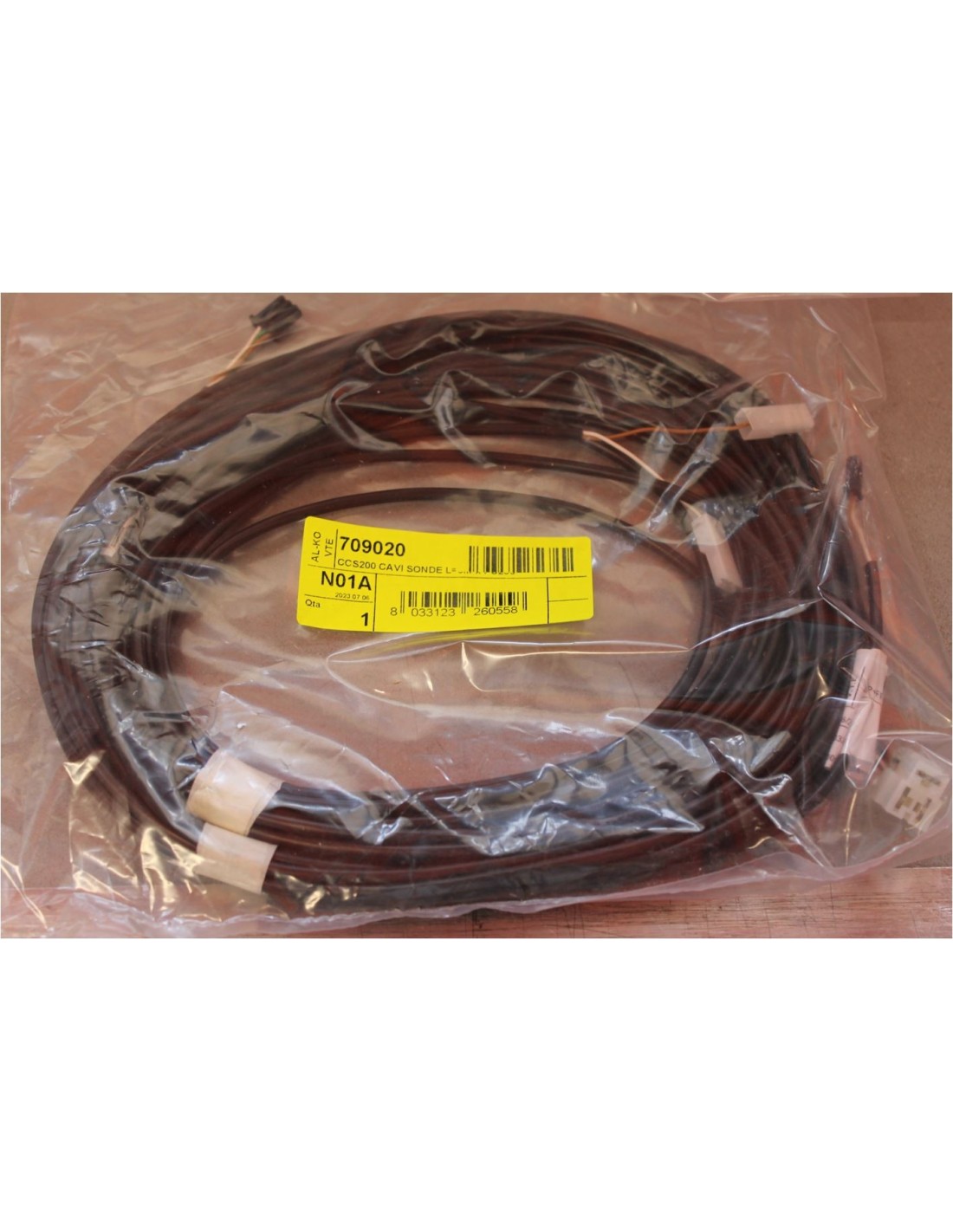

• CABLAGGIO SONDE L=6m CCS200 codice 709020

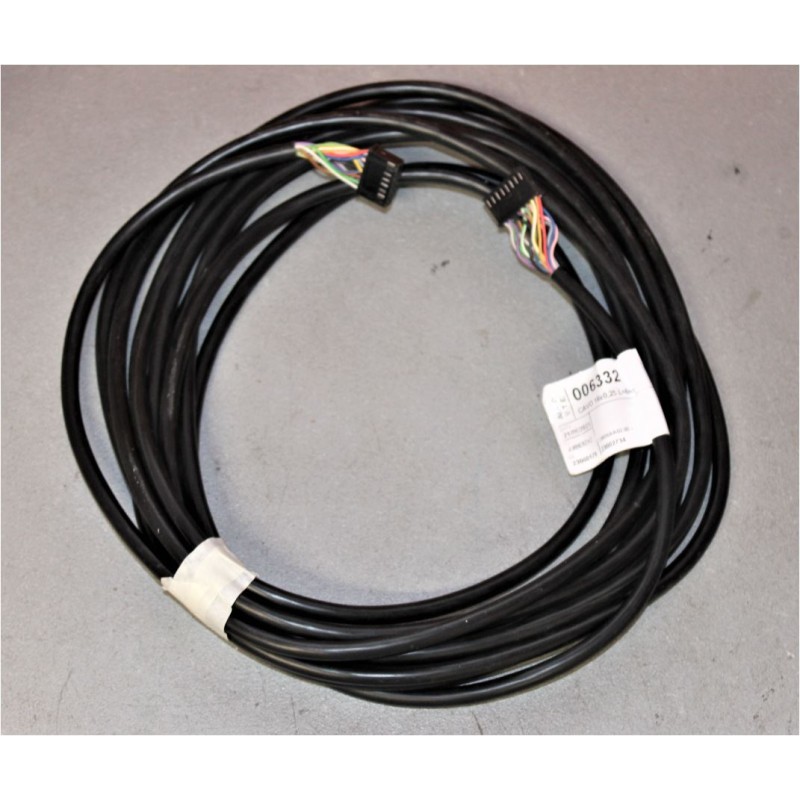

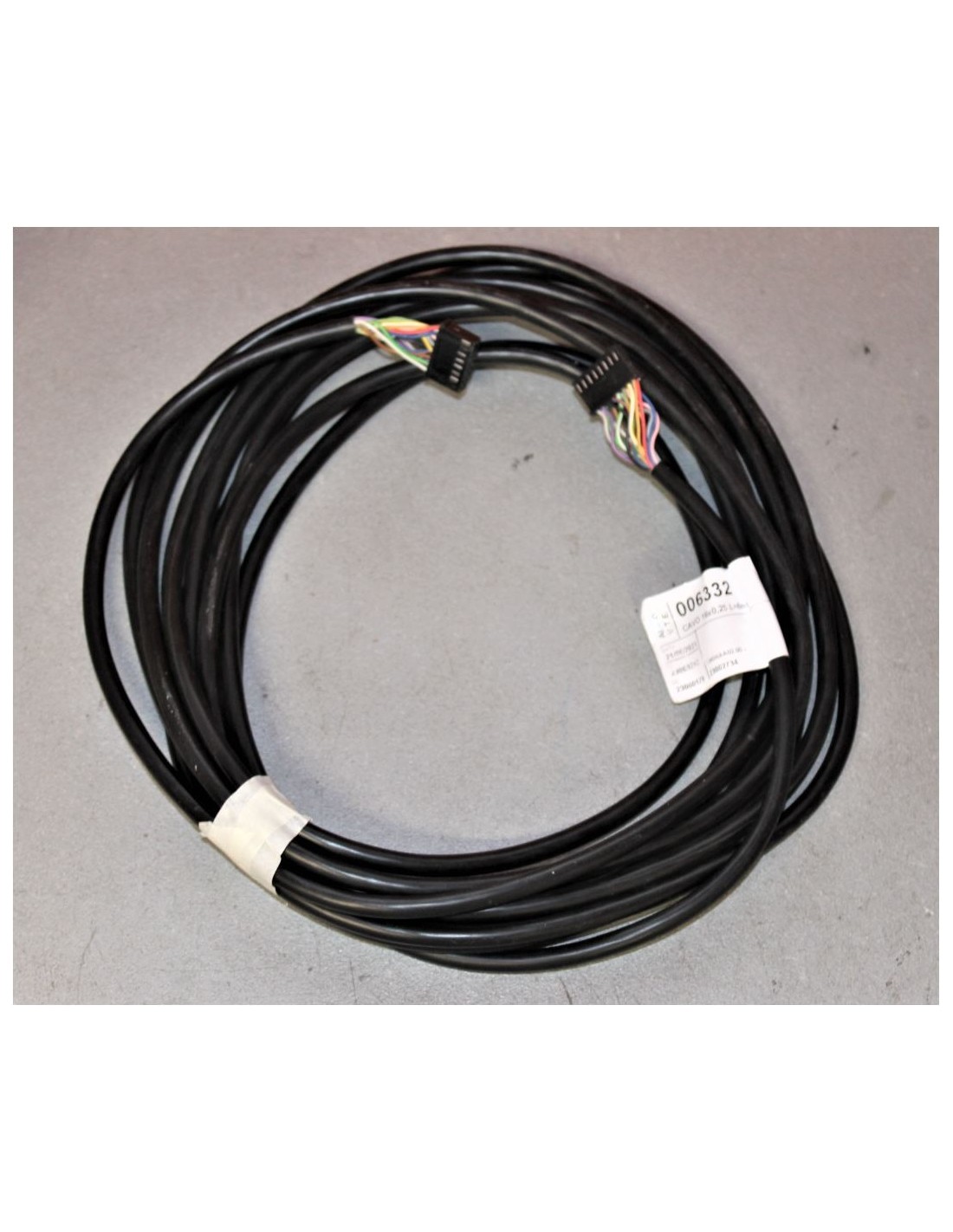

• CABLAGGIO PANNELLO COMANDO 16x0,25 L=6m CP973 codice 709623

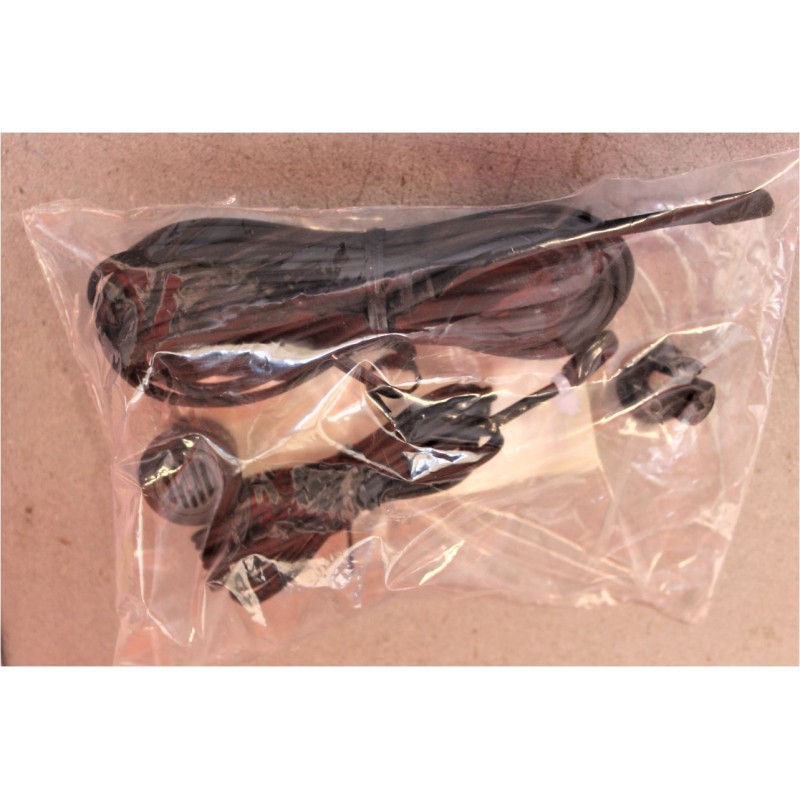

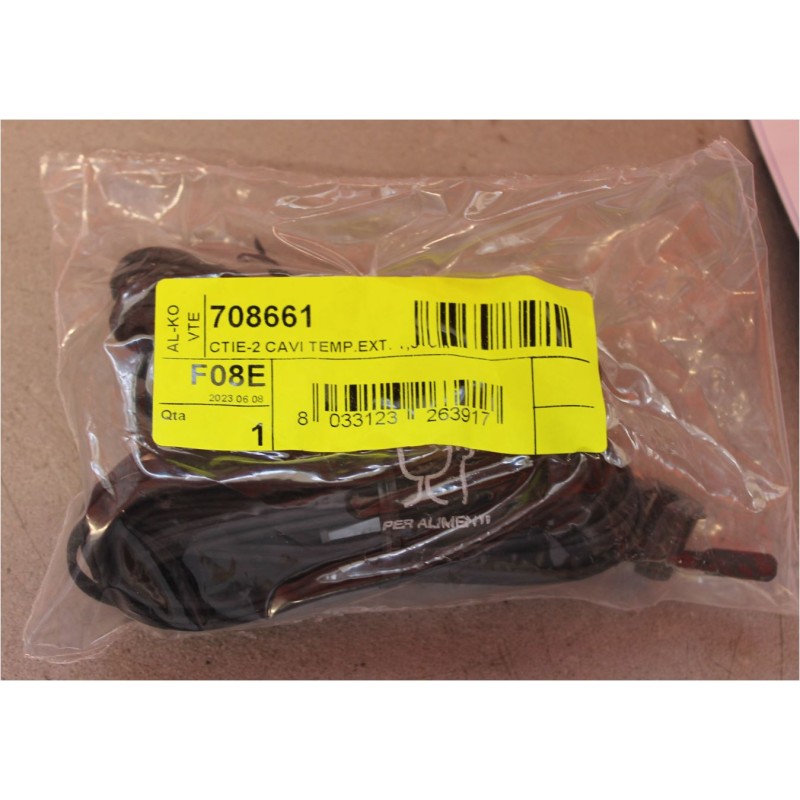

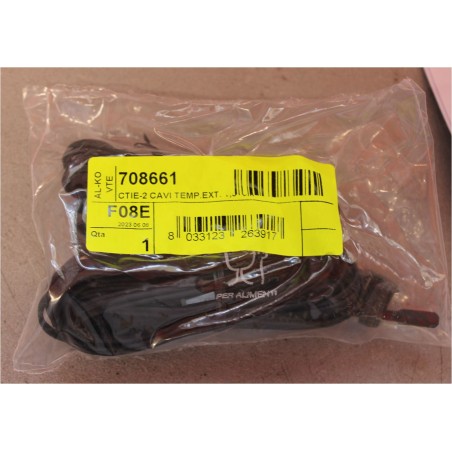

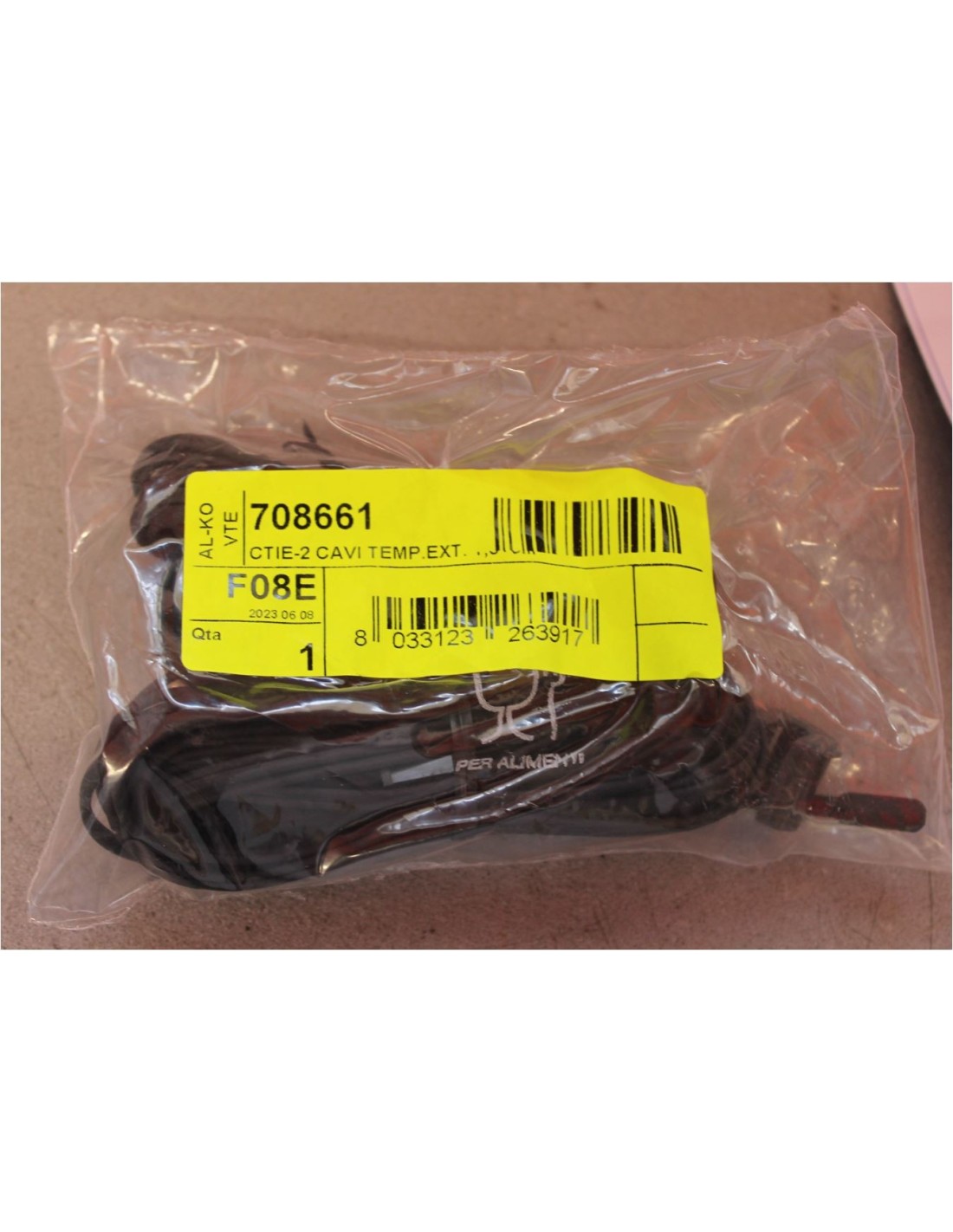

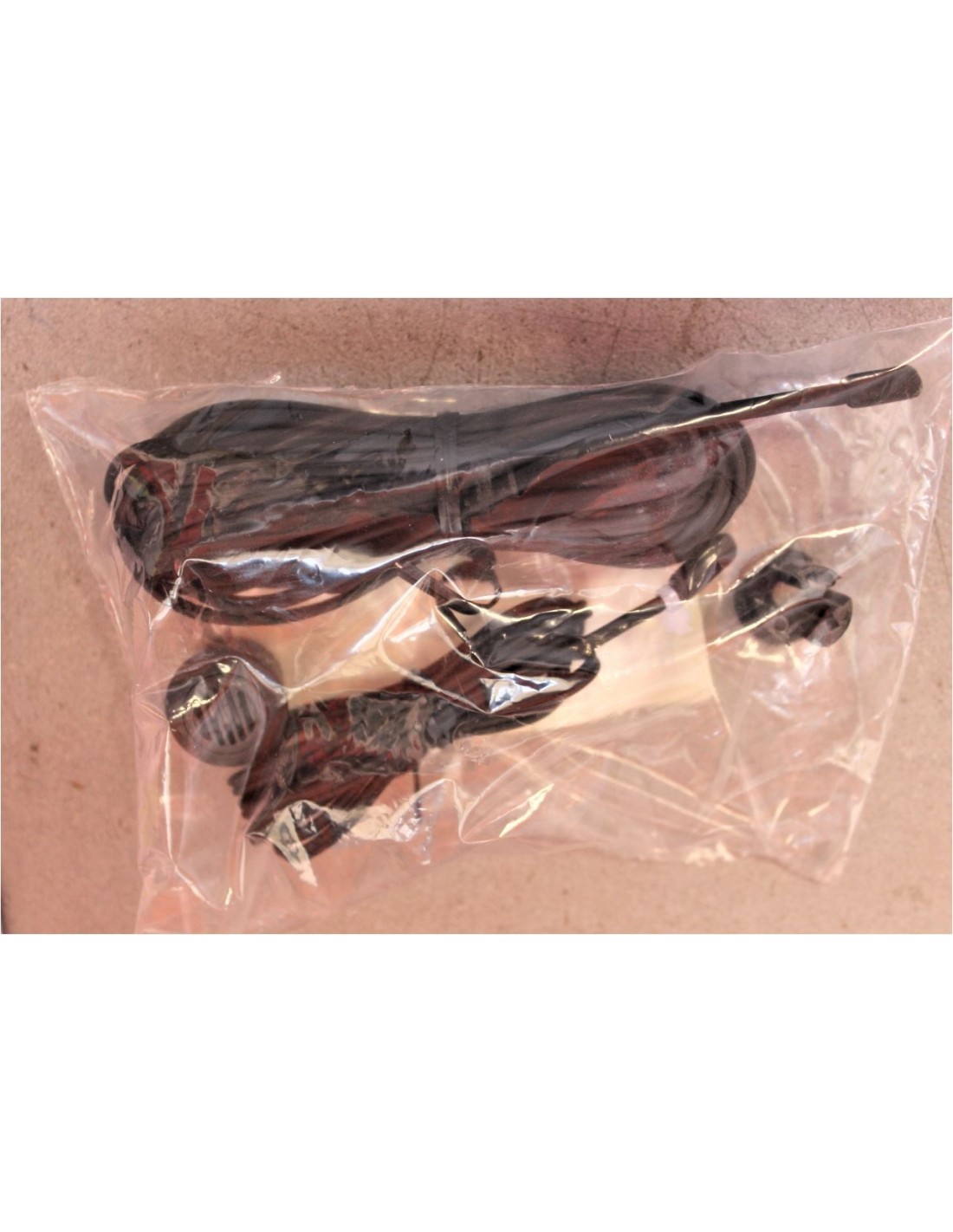

• CABLAGGIO TEMPERATURA INTERNA (L=1.5m) E TEMPERATURA ESTERNA (L=5m) CTIE-2 codice 708661

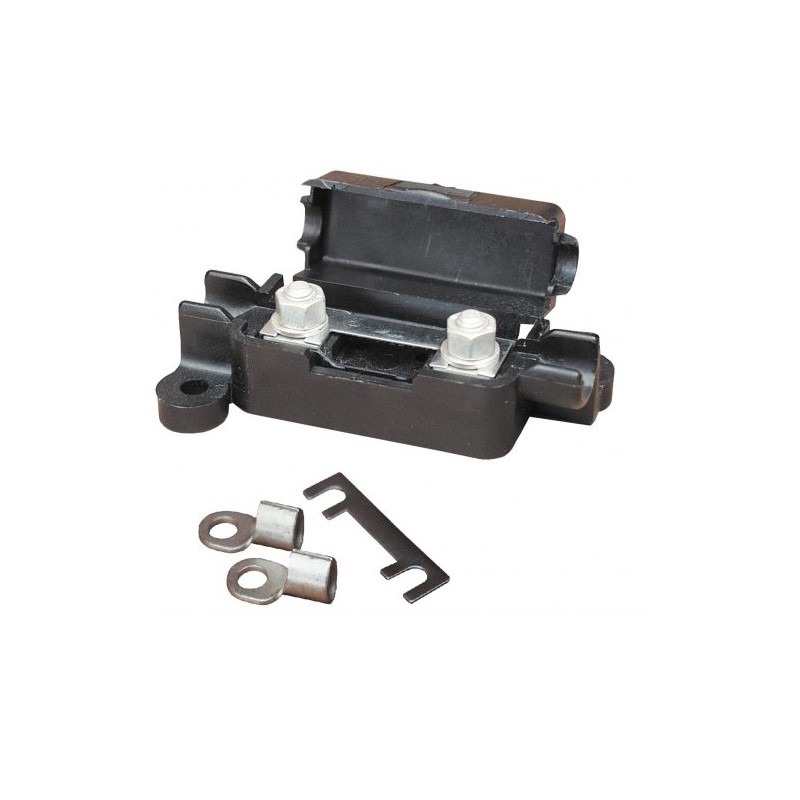

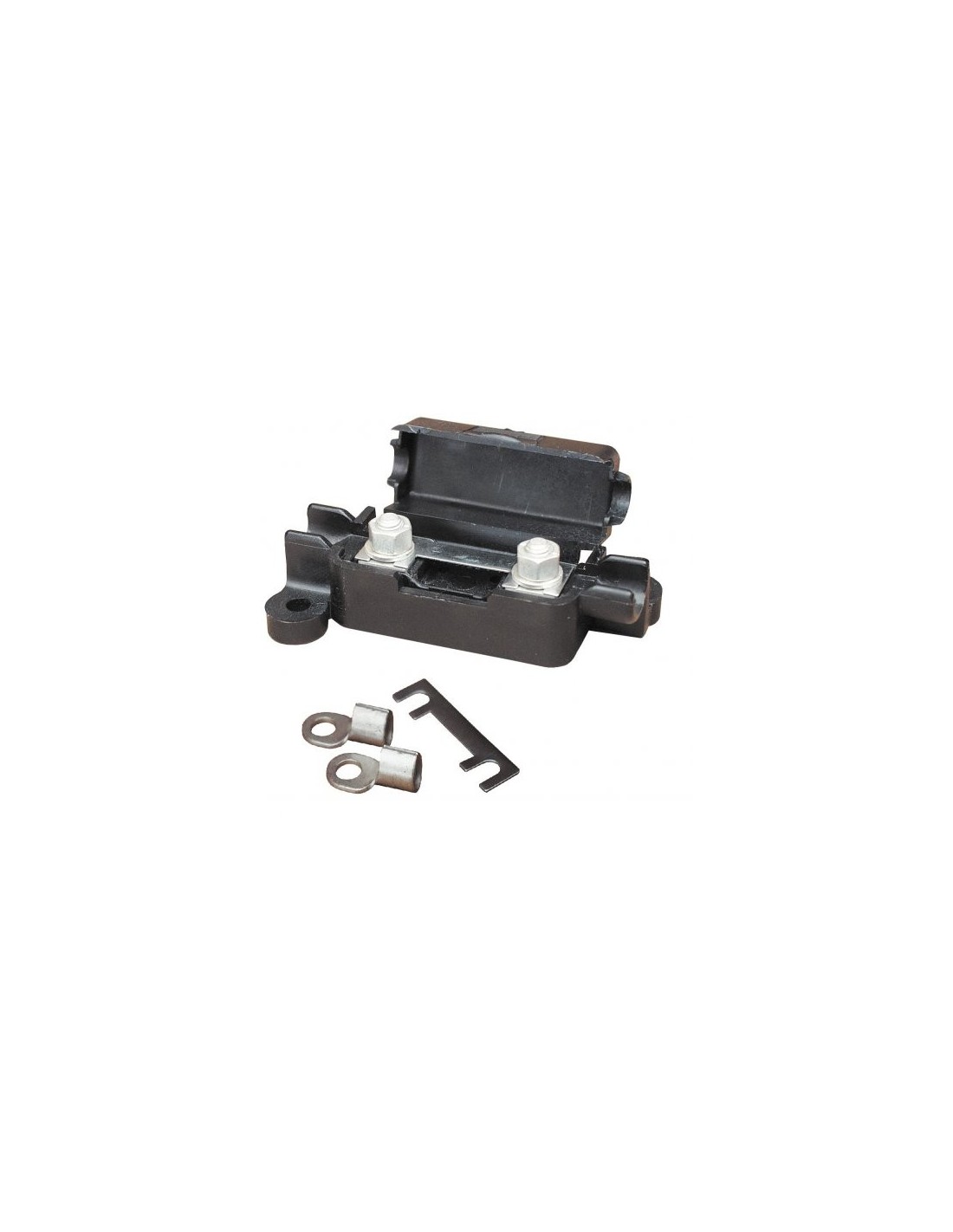

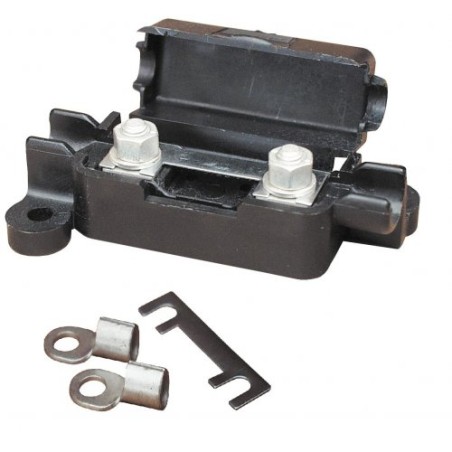

• FUSIBILE + PORTAFUSIBILE 50A PER BATTERIE (AUTO E SERVIZI) R450 codice 222551
Escluso SONDA ELETTRONICA SERBATOIO ACQUA POTABILE per la quale occorre conoscere l’altezza del serbatoio per identificare il modello SPE/...

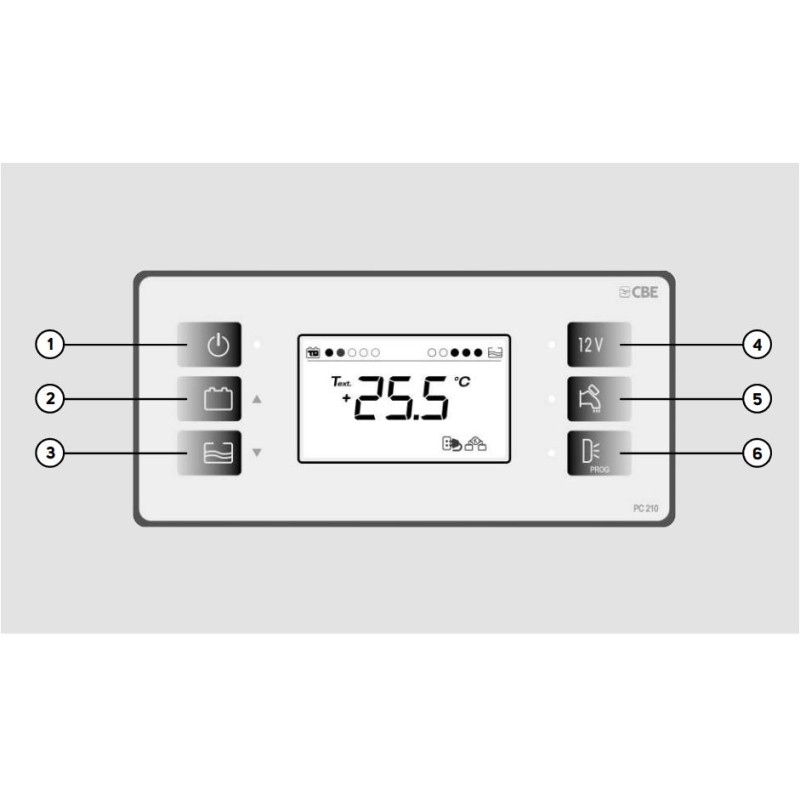

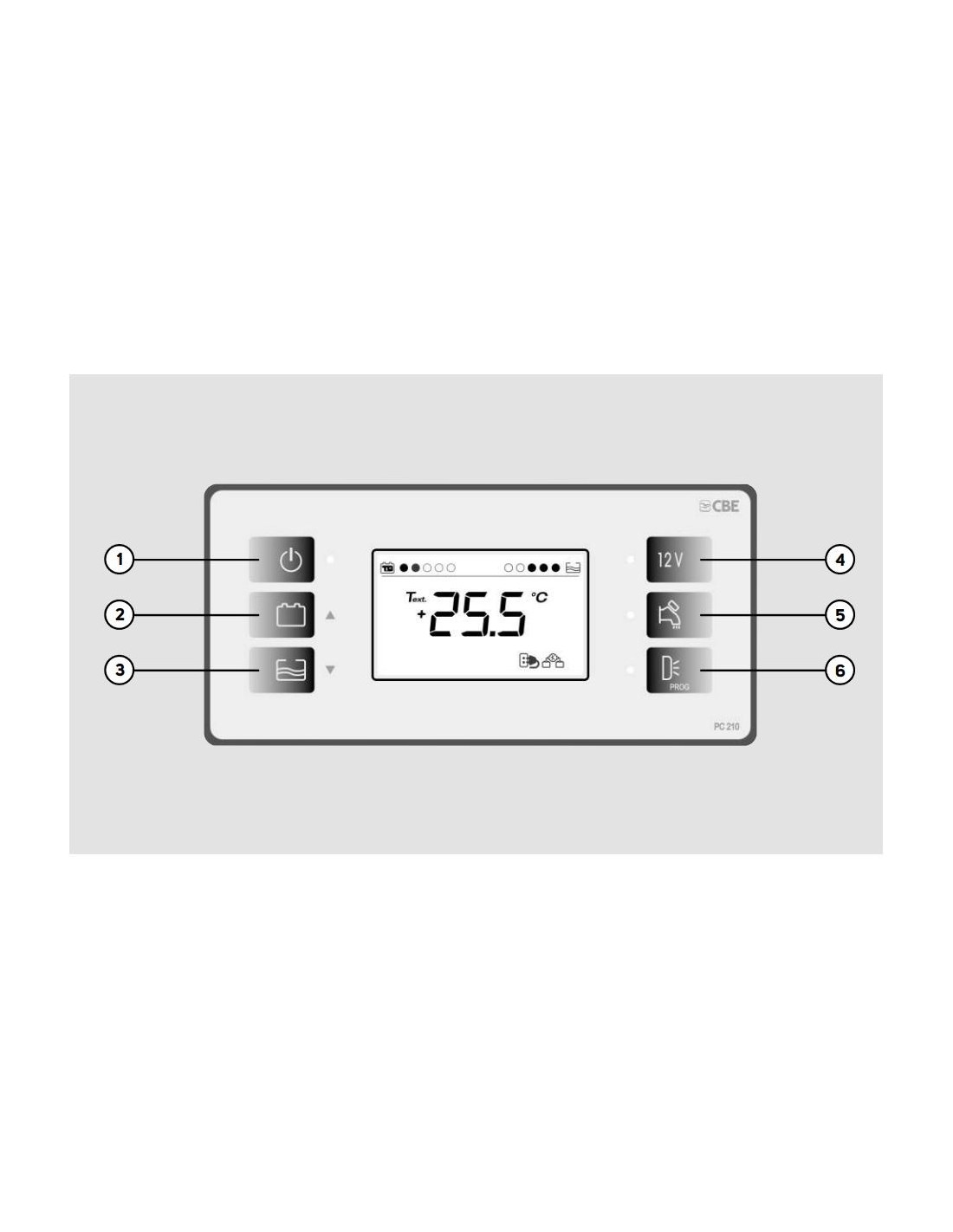

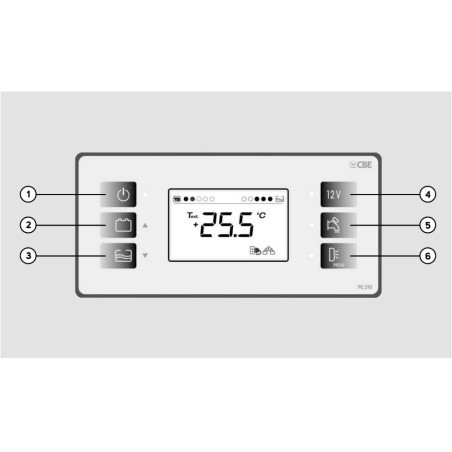

DESCRIZIONE DEI COMANDI SUL PANNELLO. VEDERE IMMAGINE CON RIFERIMENTI DA 1 A 6
1) Pulsante generale on/off (per accendere o spegnere premere per 2 secondi) all : 'accensione il display effettua un test di funzionamento visualizzando tutti i simboli (compresi quelli non utilizzati).
2) Pulsante per il controllo della tensione della batteria servizi (B2), della batteria motore (B1) e per la regolazione dei parametri programmabili
3) Pulsante per il controllo in % del livello del serbatoio dell’acqu , per la funzione di carico del serbatoio e chiare acque chiare e per la regolazione dei parametri programmabili.
4) Pulsante di comando delle luci e della stufa.
5) Pulsante per l’accensione e lo spegnimento della pompa.
6) Funzione A) Pulsante di comando luce esterna (solo con pulsante rif. 4 attivato) Funzione B) Pulsante per la programmazione del sistema
NB: i sensori di temperatura sono optional

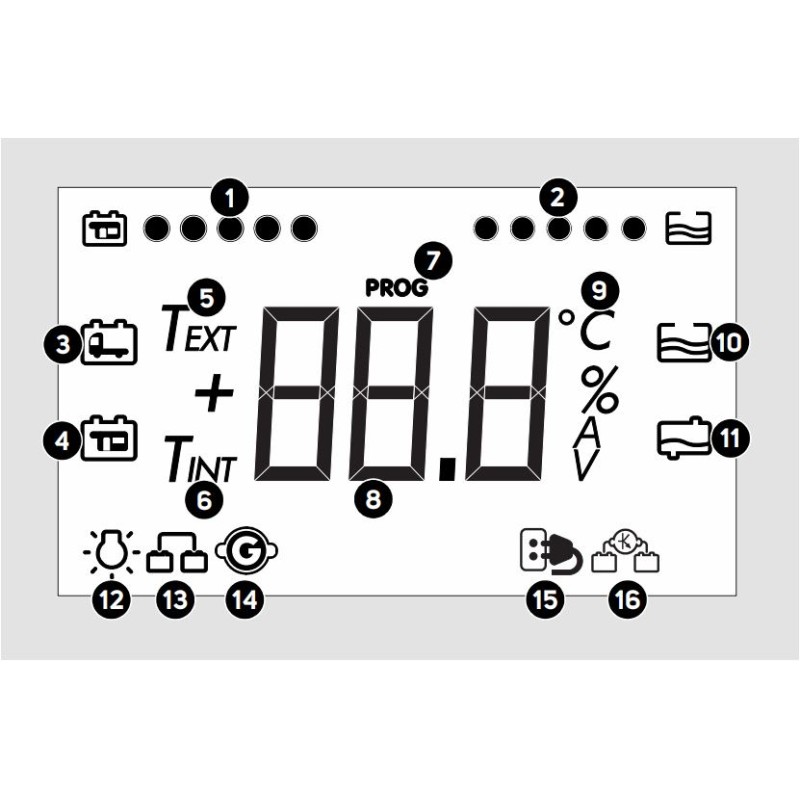

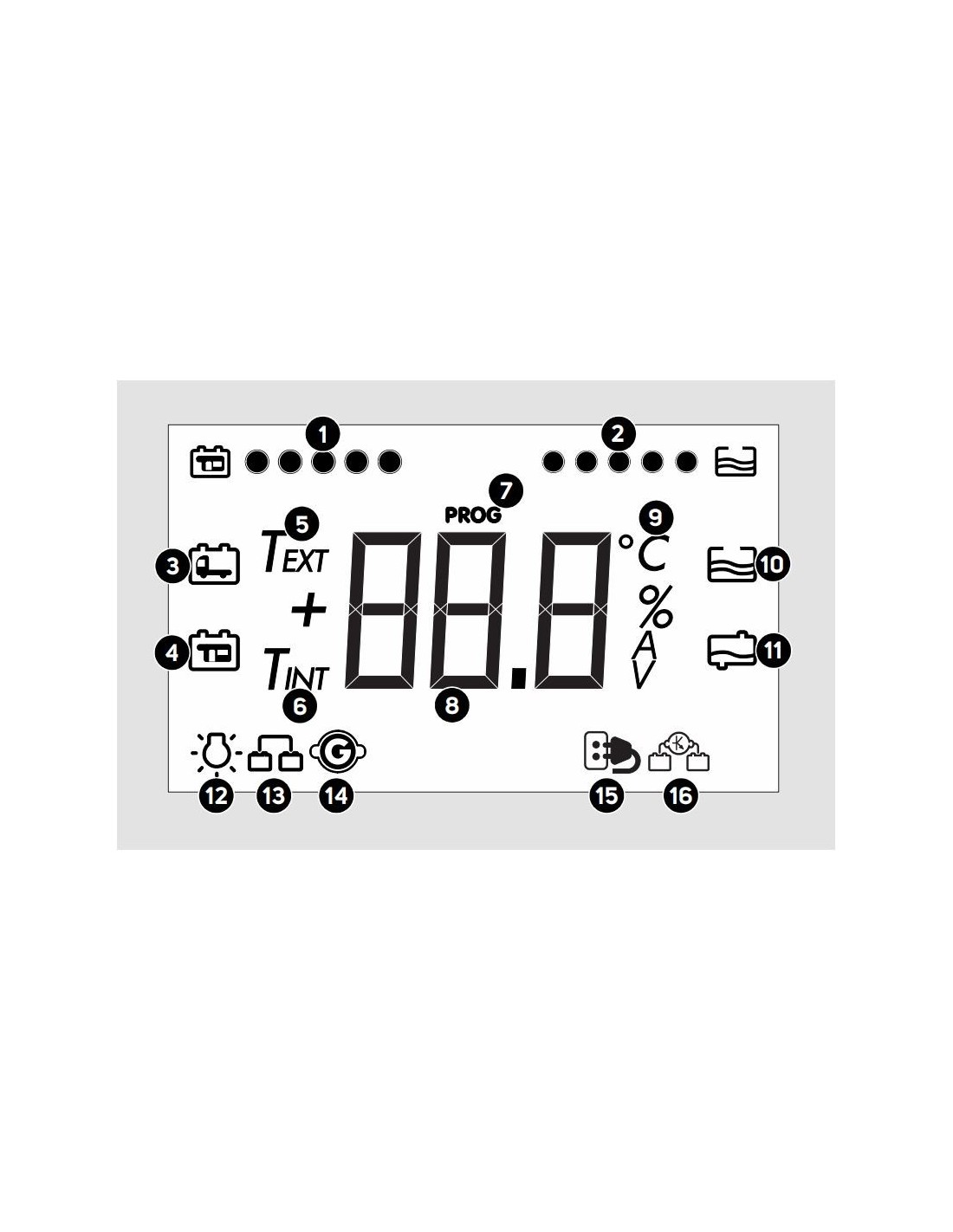

VIDEATA PRINCIPALE. VEDERE IMMAGINE CON RIFERIMENTI DA 1 A 16
1. Stato della batteria B2
2. Stato serbatoio acque chiare
3. Test batteria motore B1
4. Test batteria servizi B2
5. Temperatura esterna
6. Temperatura interna
7. Menu programmazione
8. Temperature e test richiesto
9. Unità di misura
10. Test serbatoio acque chiare
11. Allarme serbatoio acque recupero pieno
12. Intervento dispositivo di minima tensione
13. Attivazione parallelo batterie con motore in moto
14. Indicazione motore in moto
15. Collegamento a rete 230V
16. Attivazione sistema ricarica batteria motore B1
