CBE PC210-ST Komplettes LED-System

CBE PC210 Komplettsystem STANDARD LED-Befehls- und Kontrollleuchten für die 12V-Bordnetze des Reisemobils.

Hauptmerkmale und Funktionen:

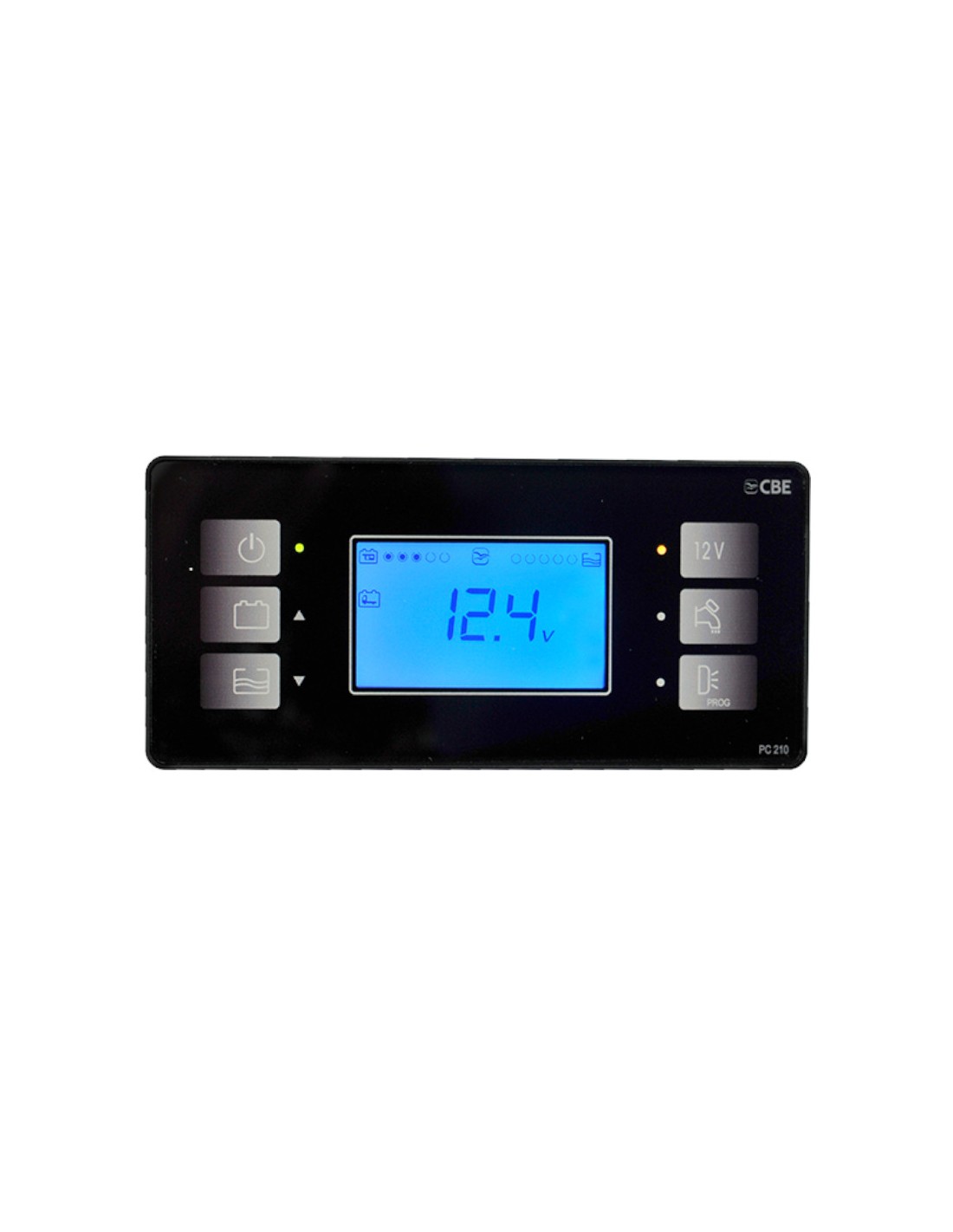

• Bedienfeld mit 2,9" 12-Farben-LCD-Display

• Kapazitive Touch-Tasten

• Überprüfen Sie die Voltzahl und den Status der Autobatterie und der Servicebatterie

• Kontrolle in % und Grafik des Frischwassertankstatus

• Alarm für Grauwassertankreserve

• Integrierter elektronischer Batterietrenner

• Drei-Wege-Kühlschrankmanagement

• 10 12-V-Benutzerschutzsicherungen

• Aufladen der Autobatterie

• Minimalspannungskontrolle („Batteriesparfunktion“)

• Anzeige der Innen- und Außentemperatur

• Abmessungen des Bedienfelds: 170 x 80 mm

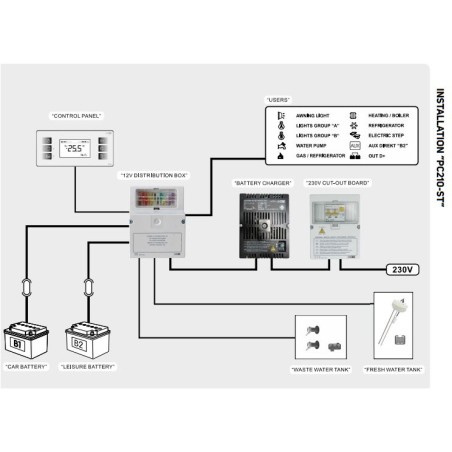

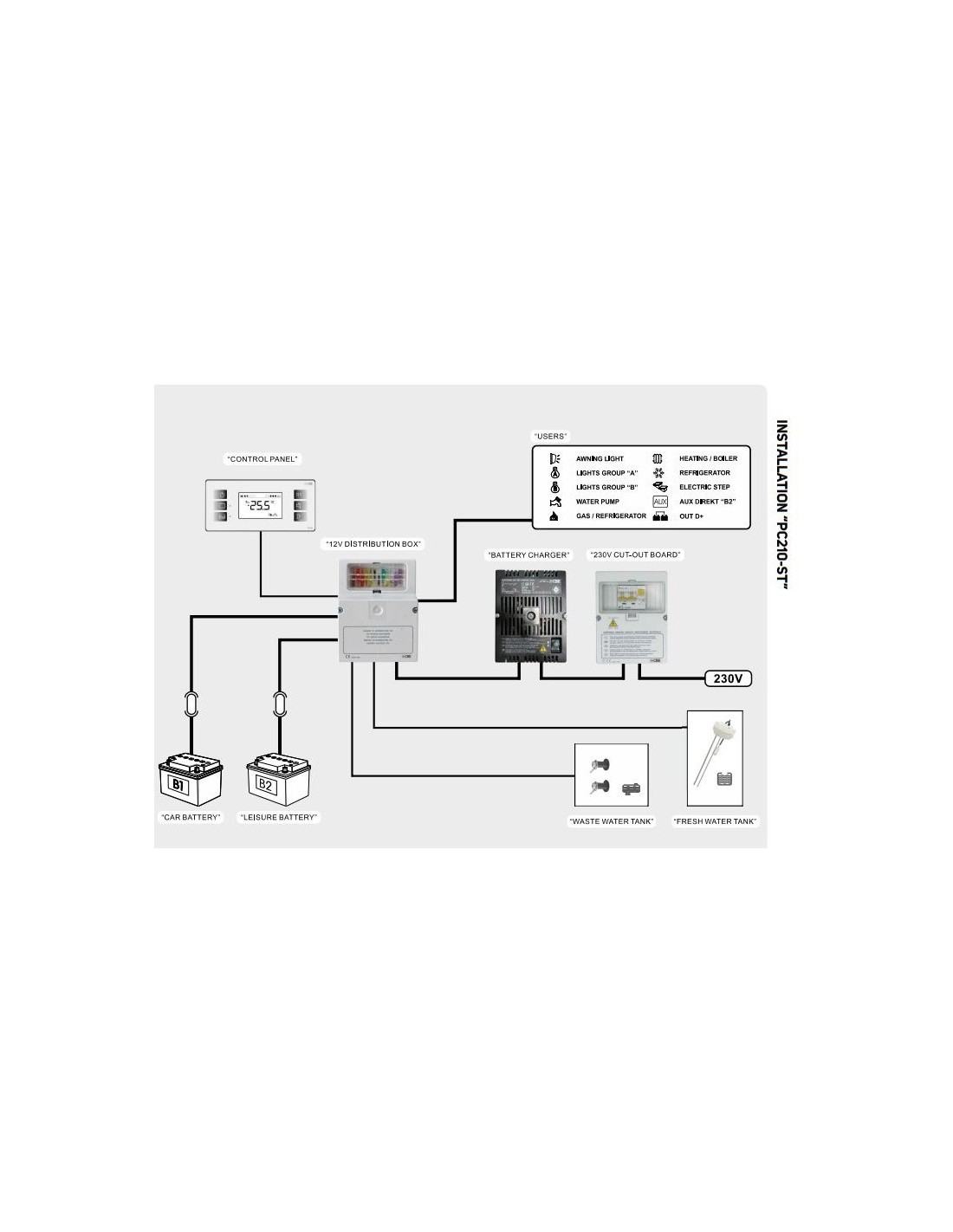

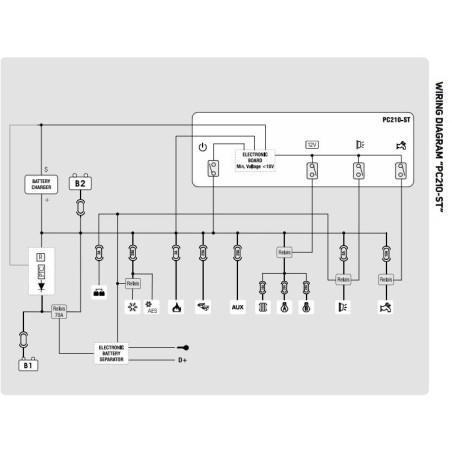

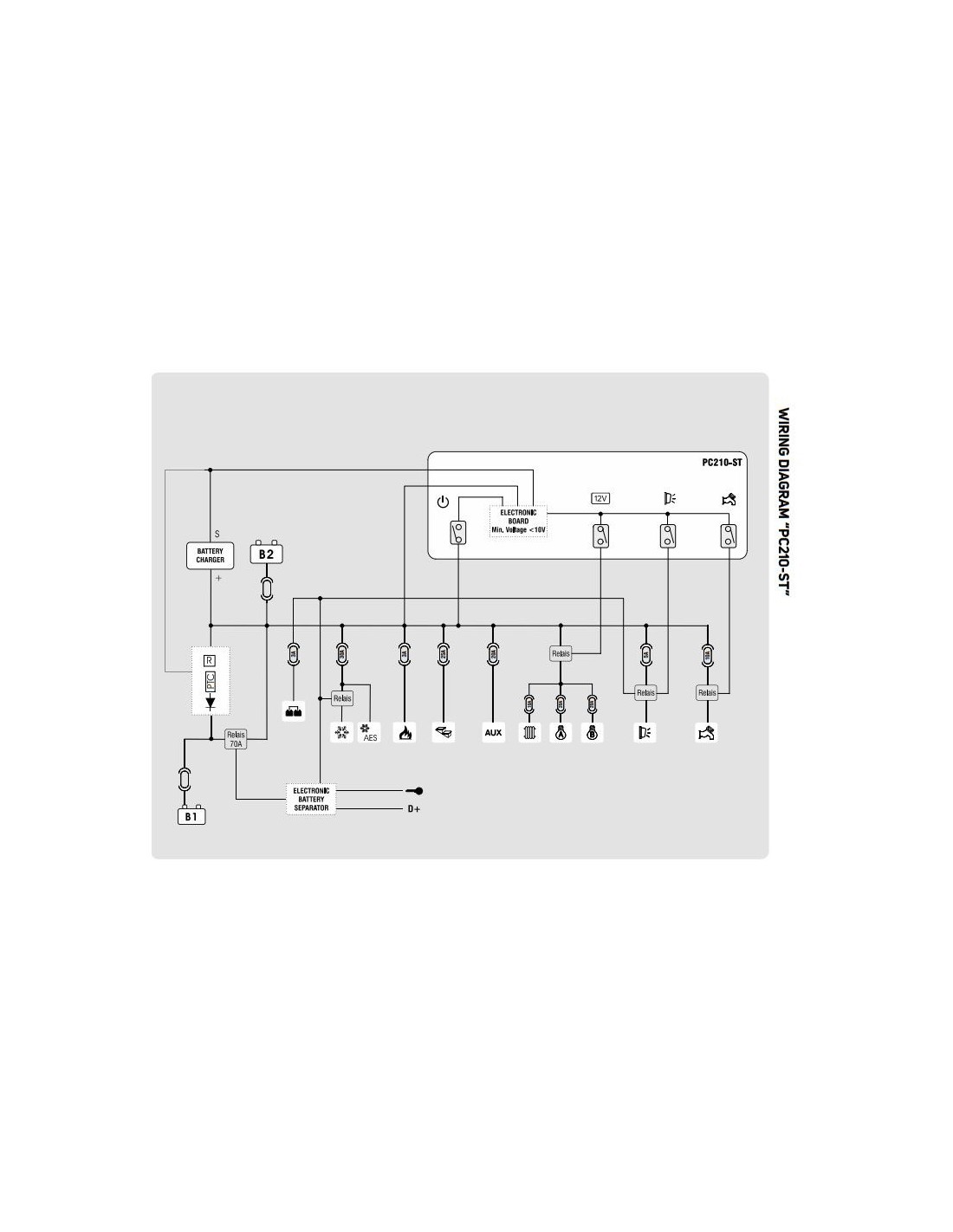

SYSTEM BESTEHEND AUS:

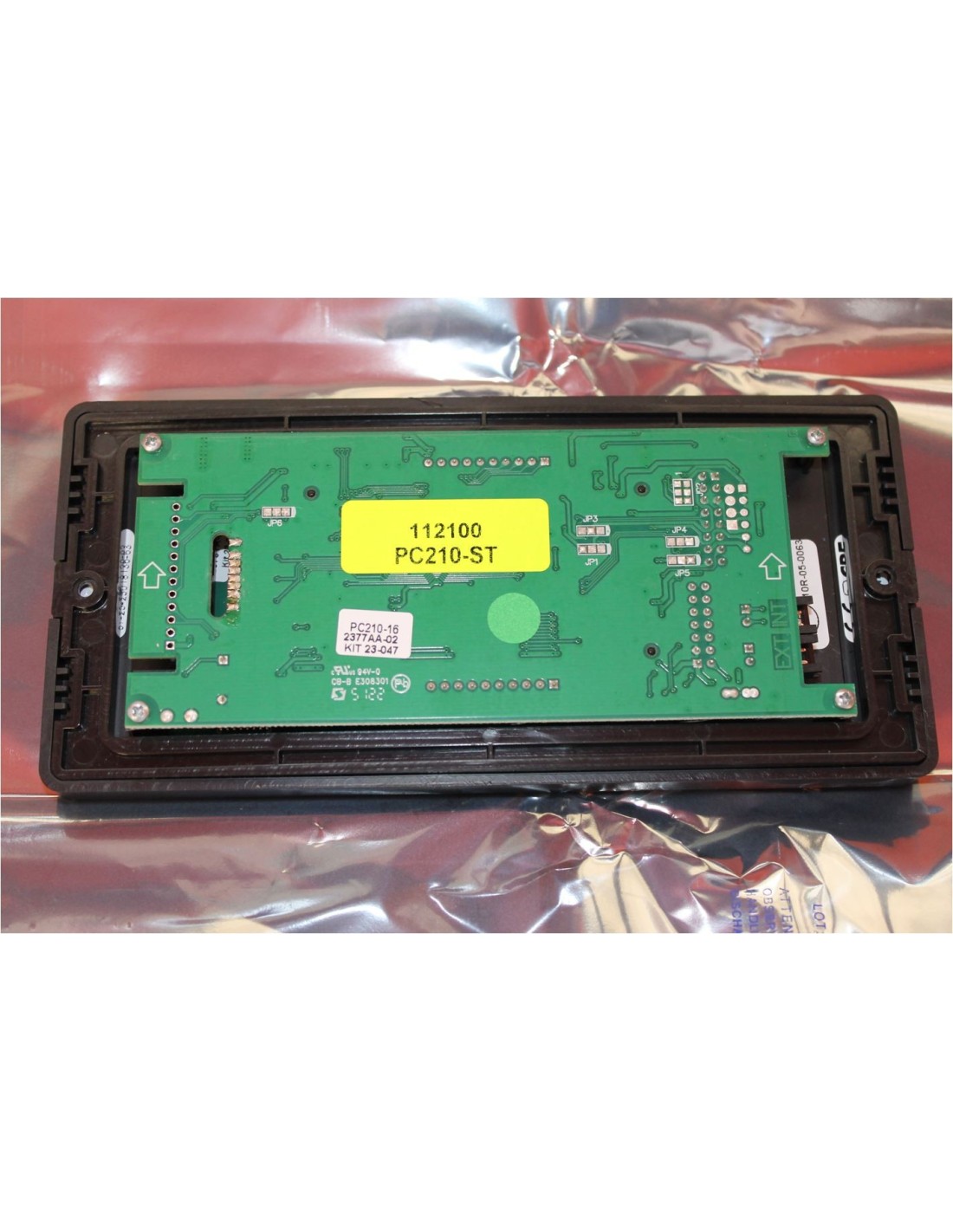

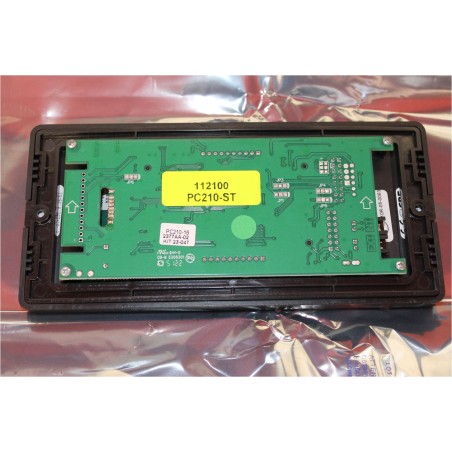

• PC210-ST-BEDIENFELD, Code 112100

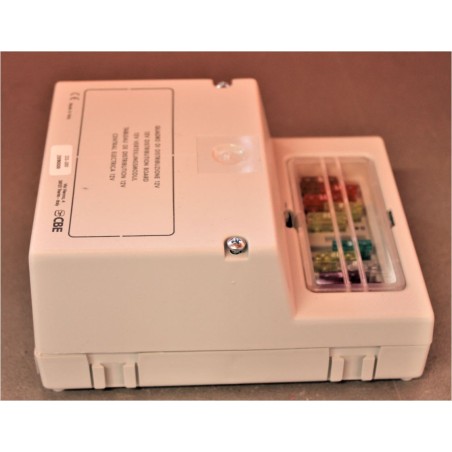

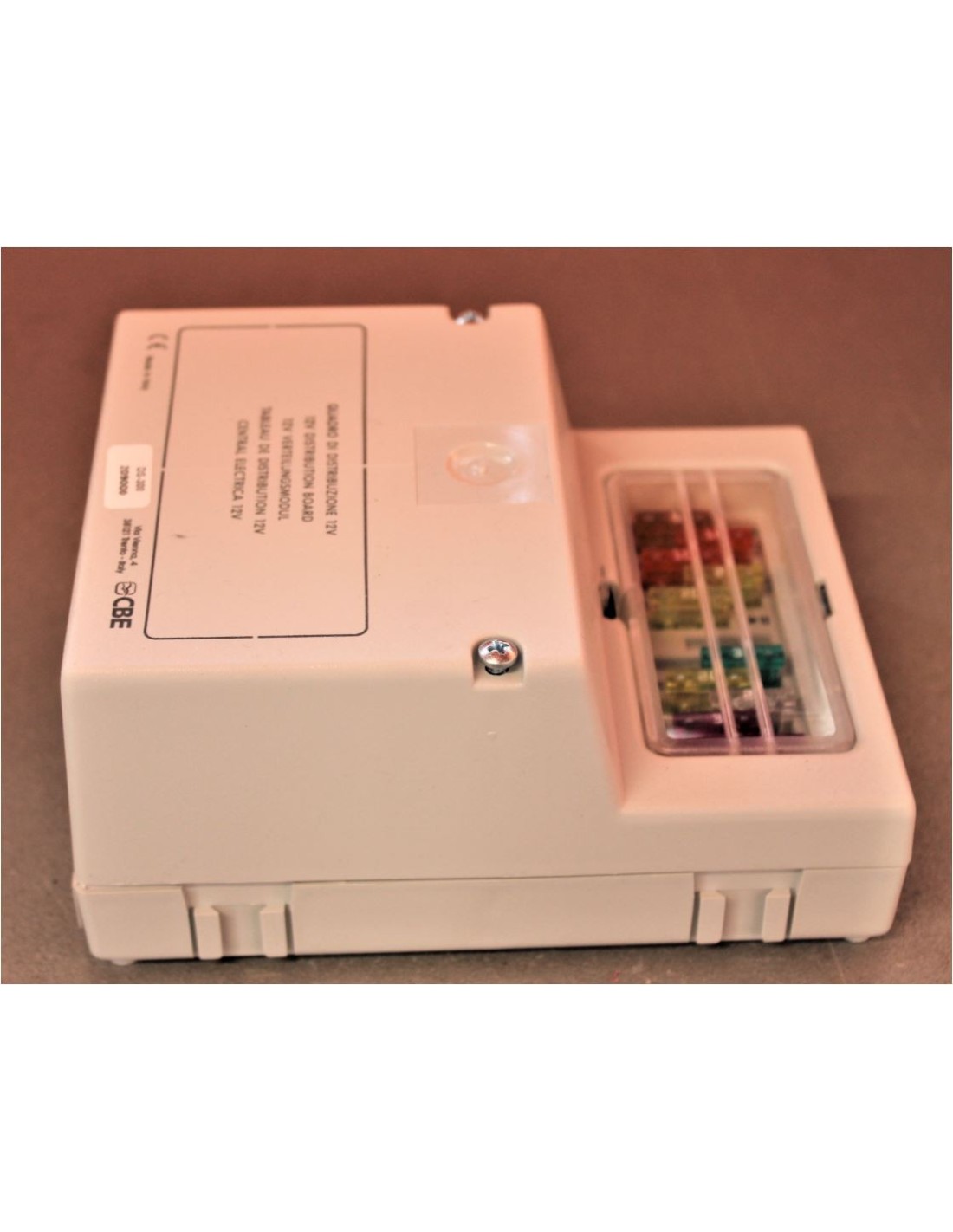

• BENUTZERVERTEILERFELD - SCHUTZSICHERUNGEN DS300, Code 209000

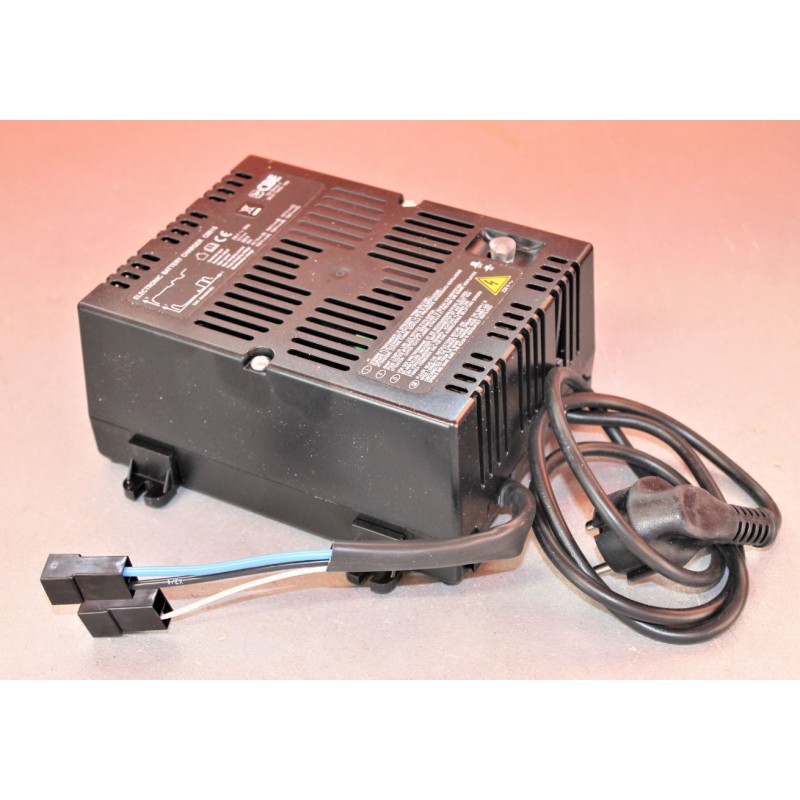

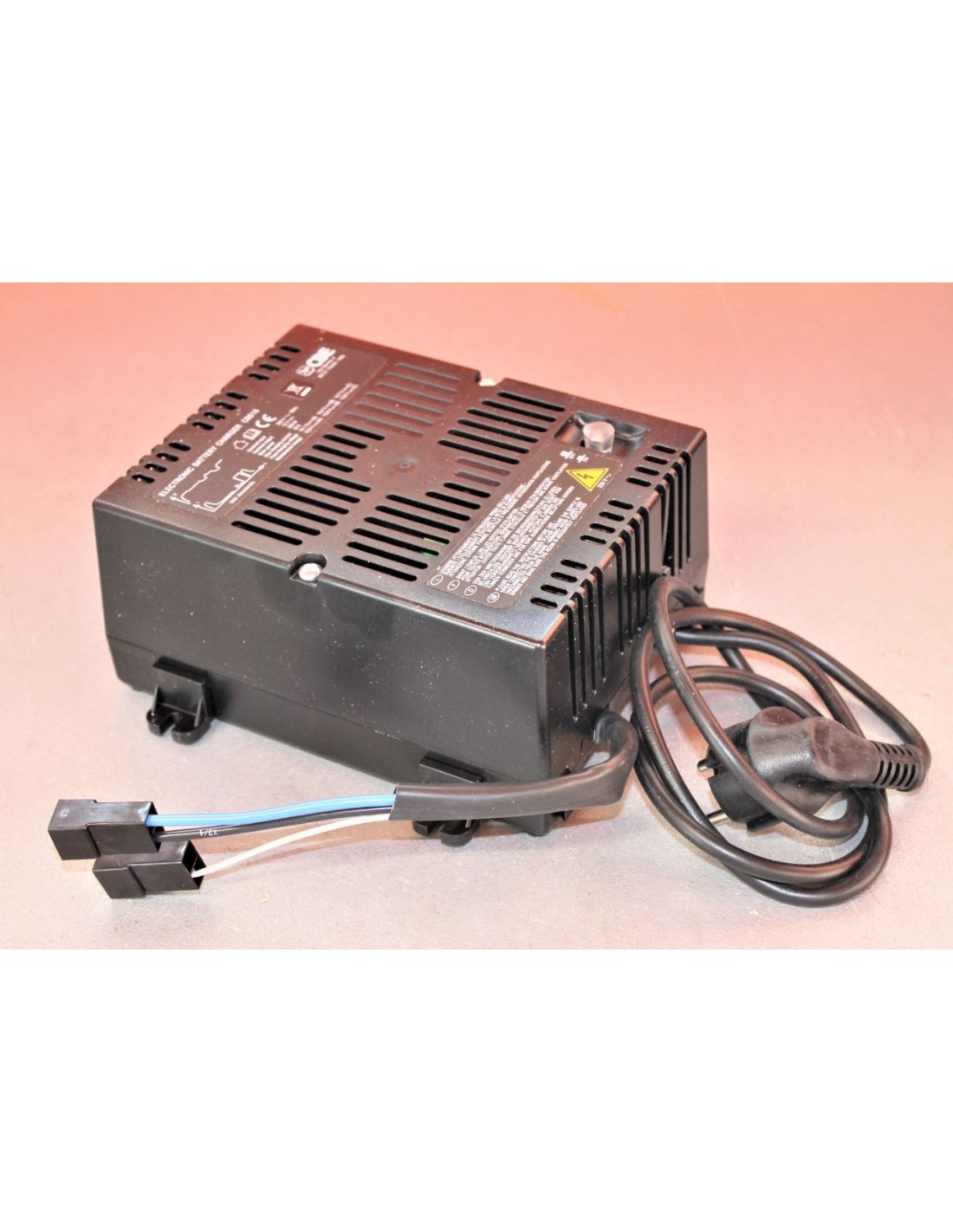

• SCHALTBATTERIELADEGERÄT 12V 16A CB516-3 Code 321517

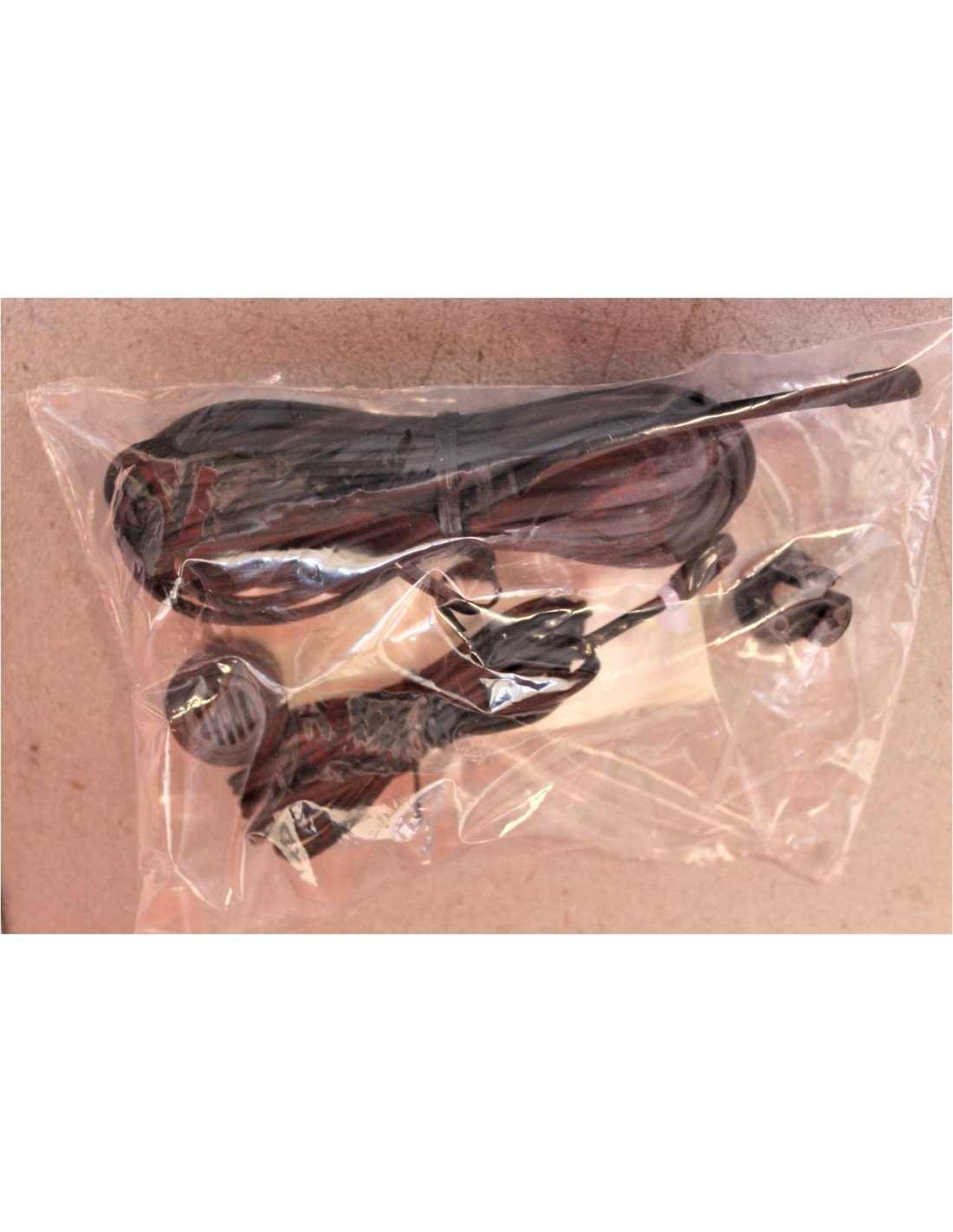

• SCHRAUBENSONDEN-Paar FÜR SS/P-SCHMUTZWASSERTANK, Code 505000

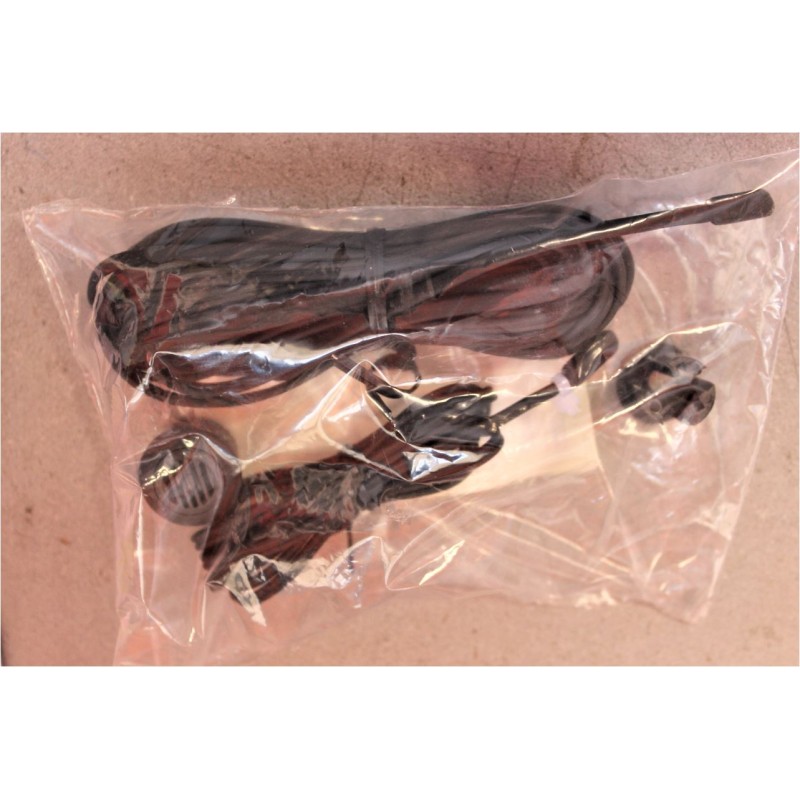

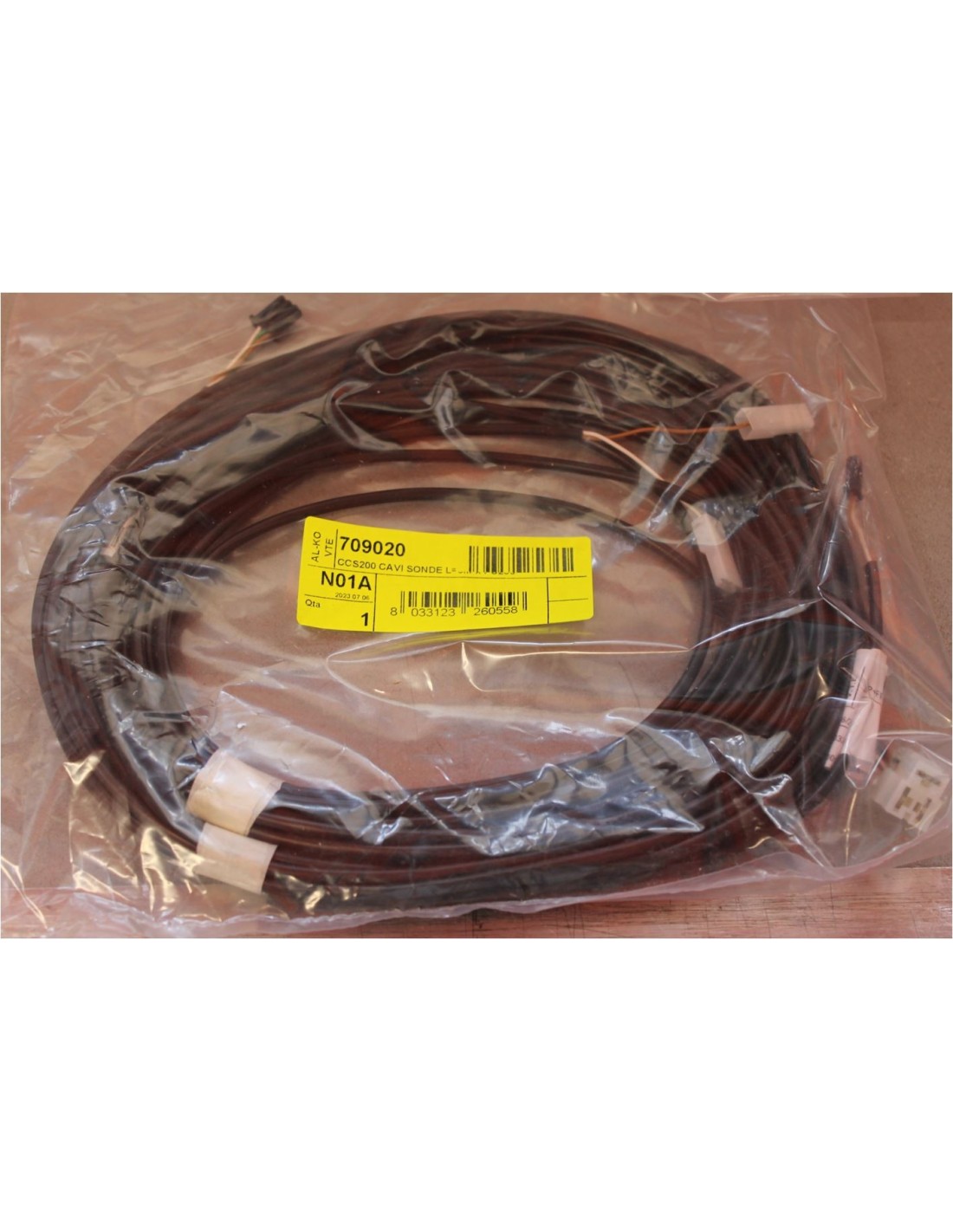

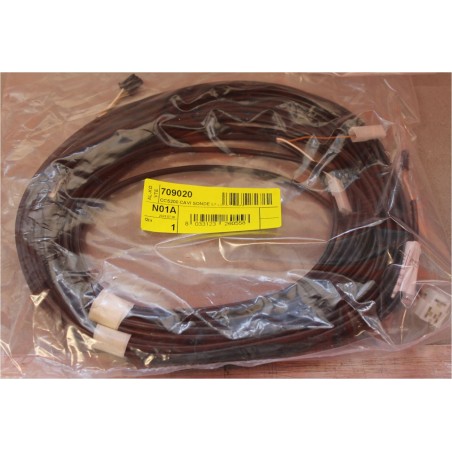

• SONDENVERKABELUNG L=6m CCS200 Code 709020

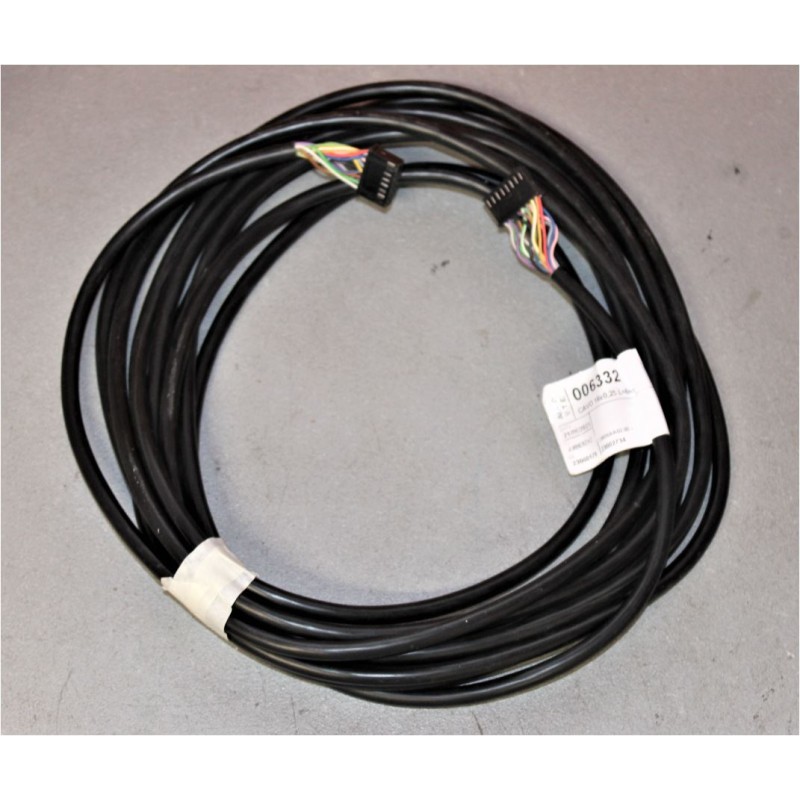

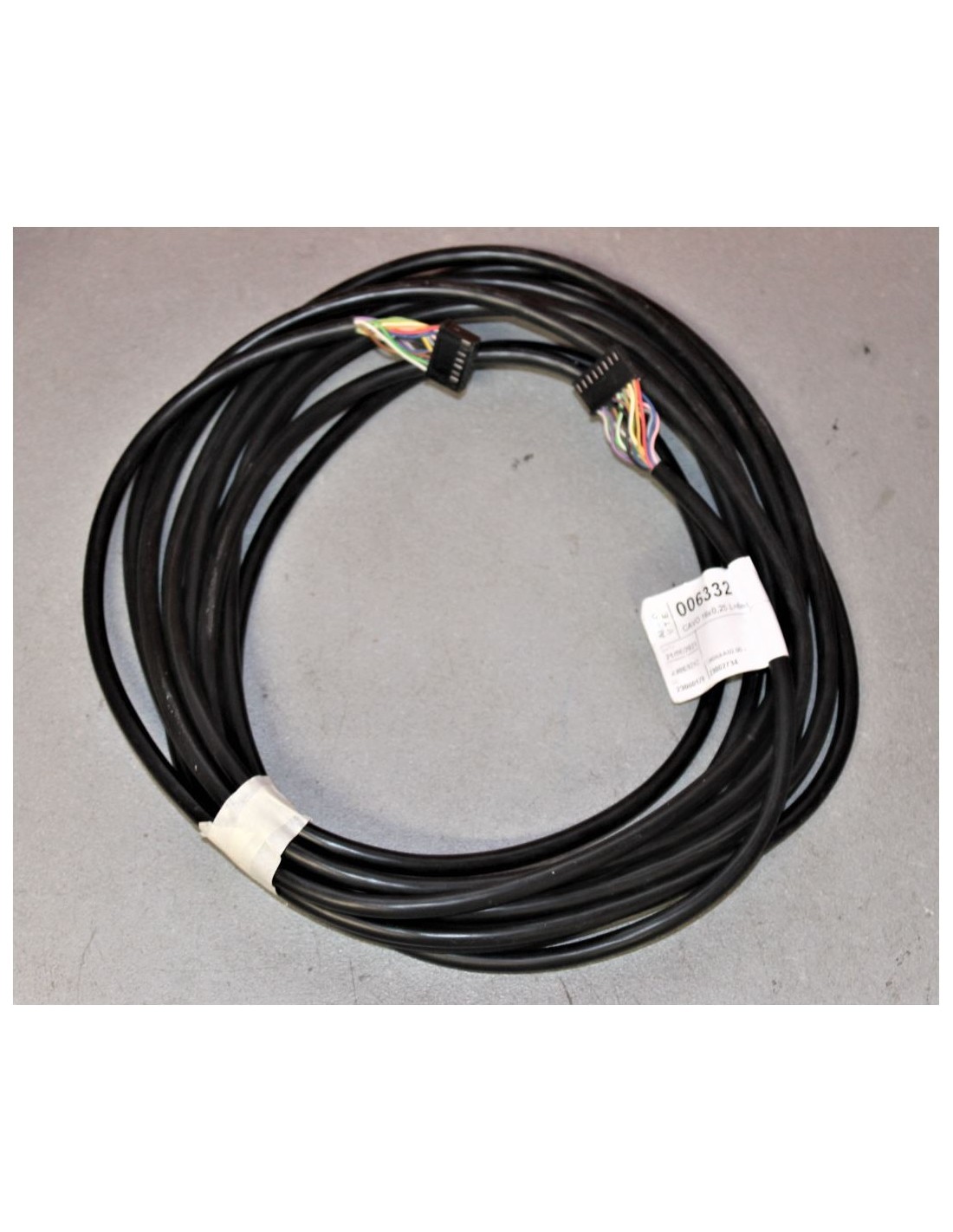

• VERKABELUNG DES BEDIENFELDES 16x0,25 L=6m CP973 Code 709623

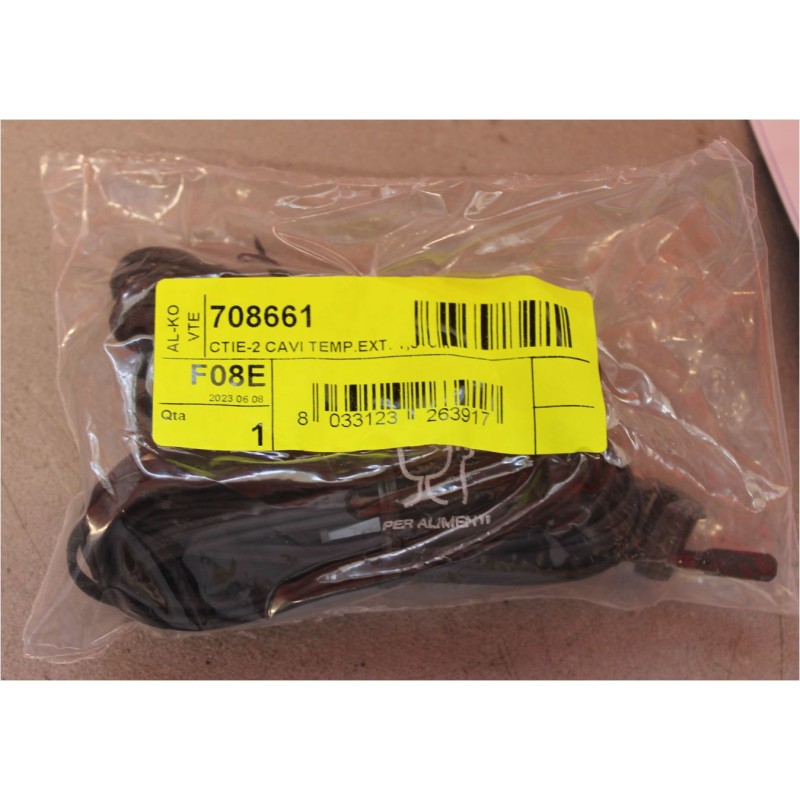

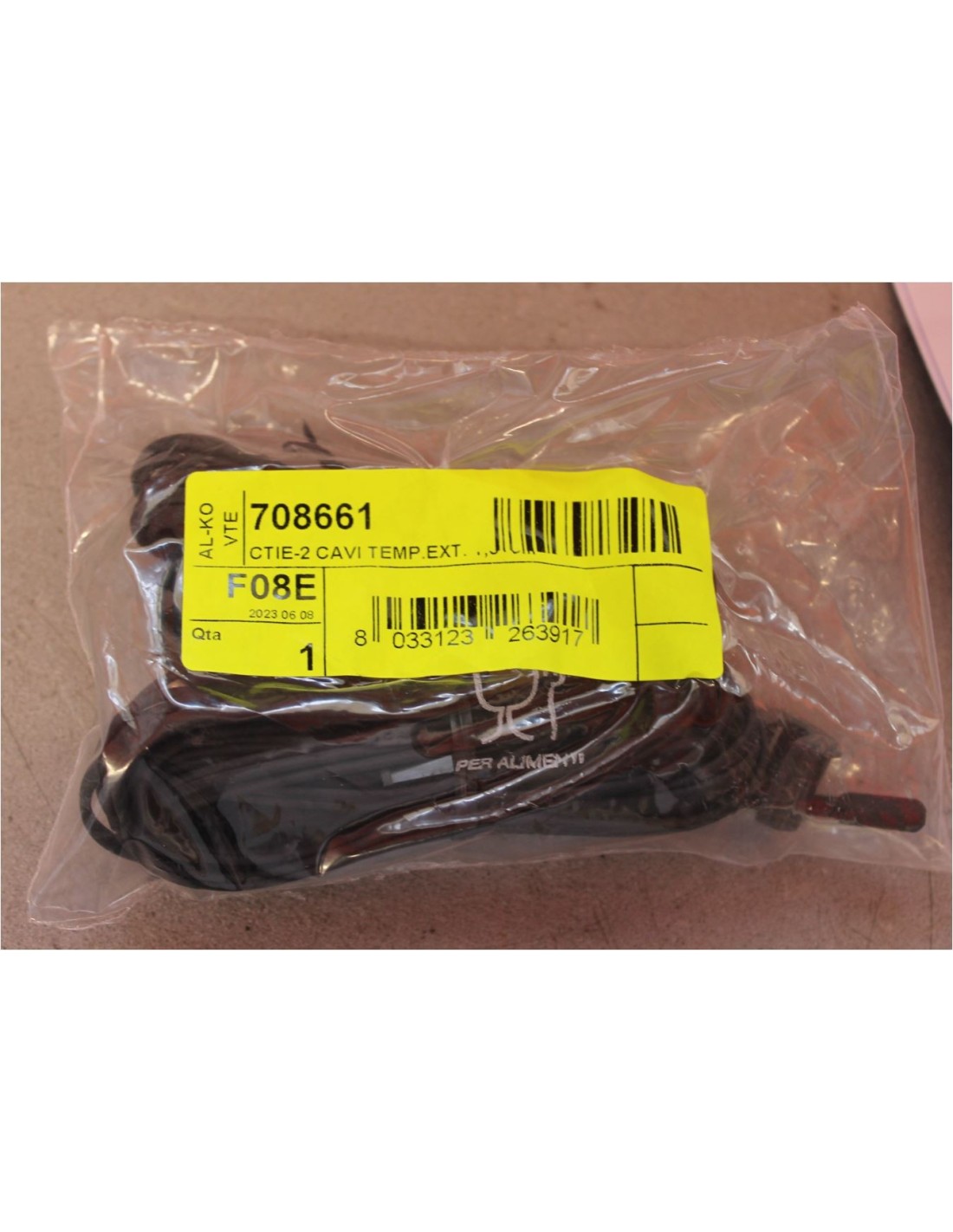

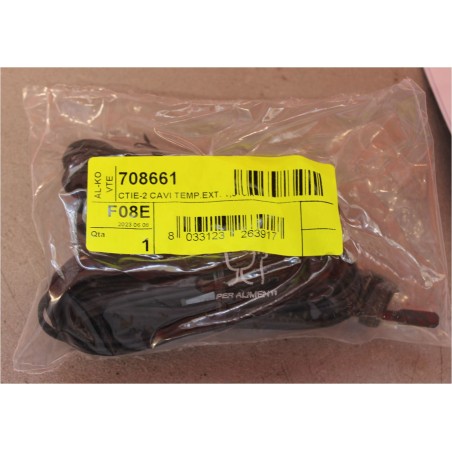

• INNENTEMPERATUR (L=1,5 m) UND AUSSENTEMPERATUR (L=5 m) VERKABELUNG CTIE-2 Code 708661

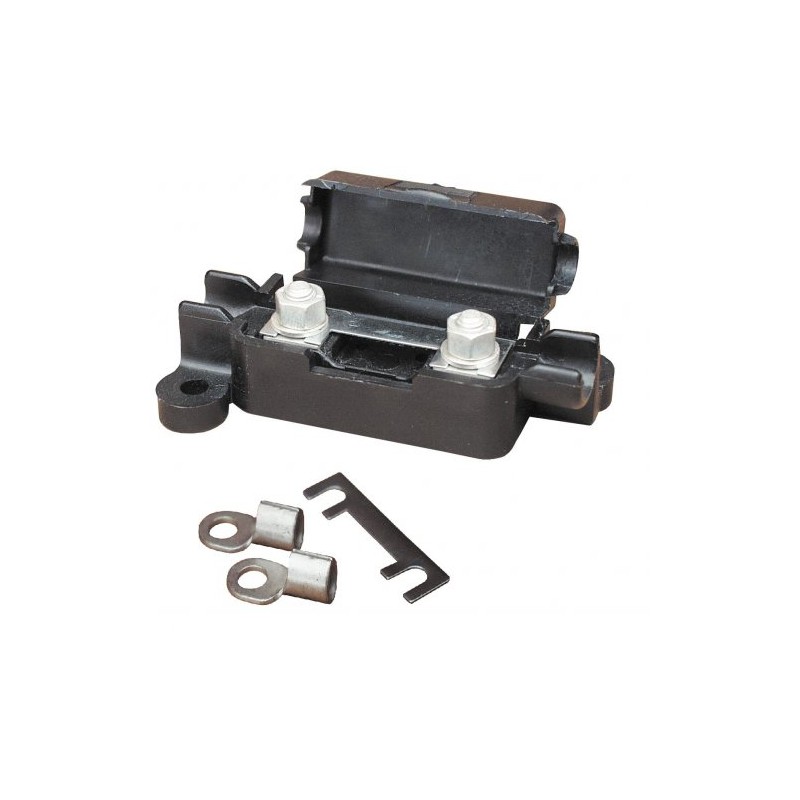

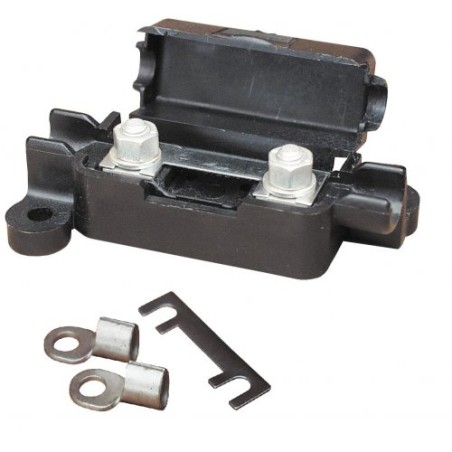

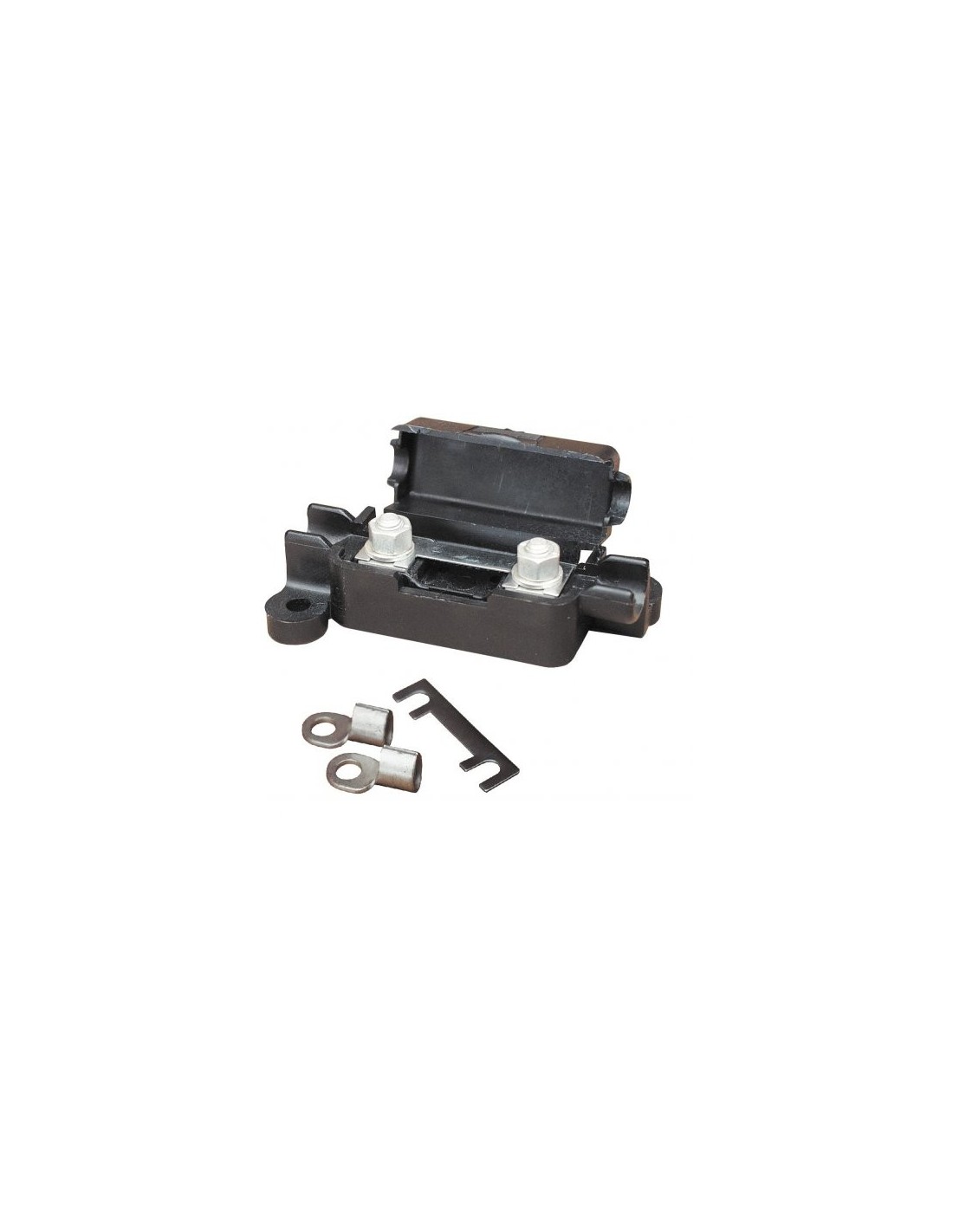

• SICHERUNG + SICHERUNGSHALTER 50A FÜR BATTERIEN (AUTOS UND DIENSTLEISTUNGEN) R450 Code 222551

Ausgenommen ist die ELEKTRONISCHE SONDE FÜR DEN TRINKWASSERTANK, bei der die Höhe des Tanks bekannt sein muss, um das Modell SPE/... zu identifizieren

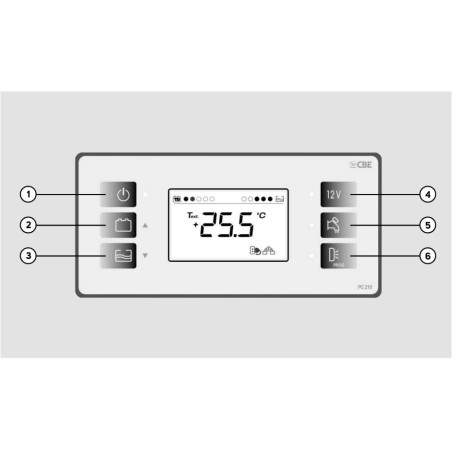

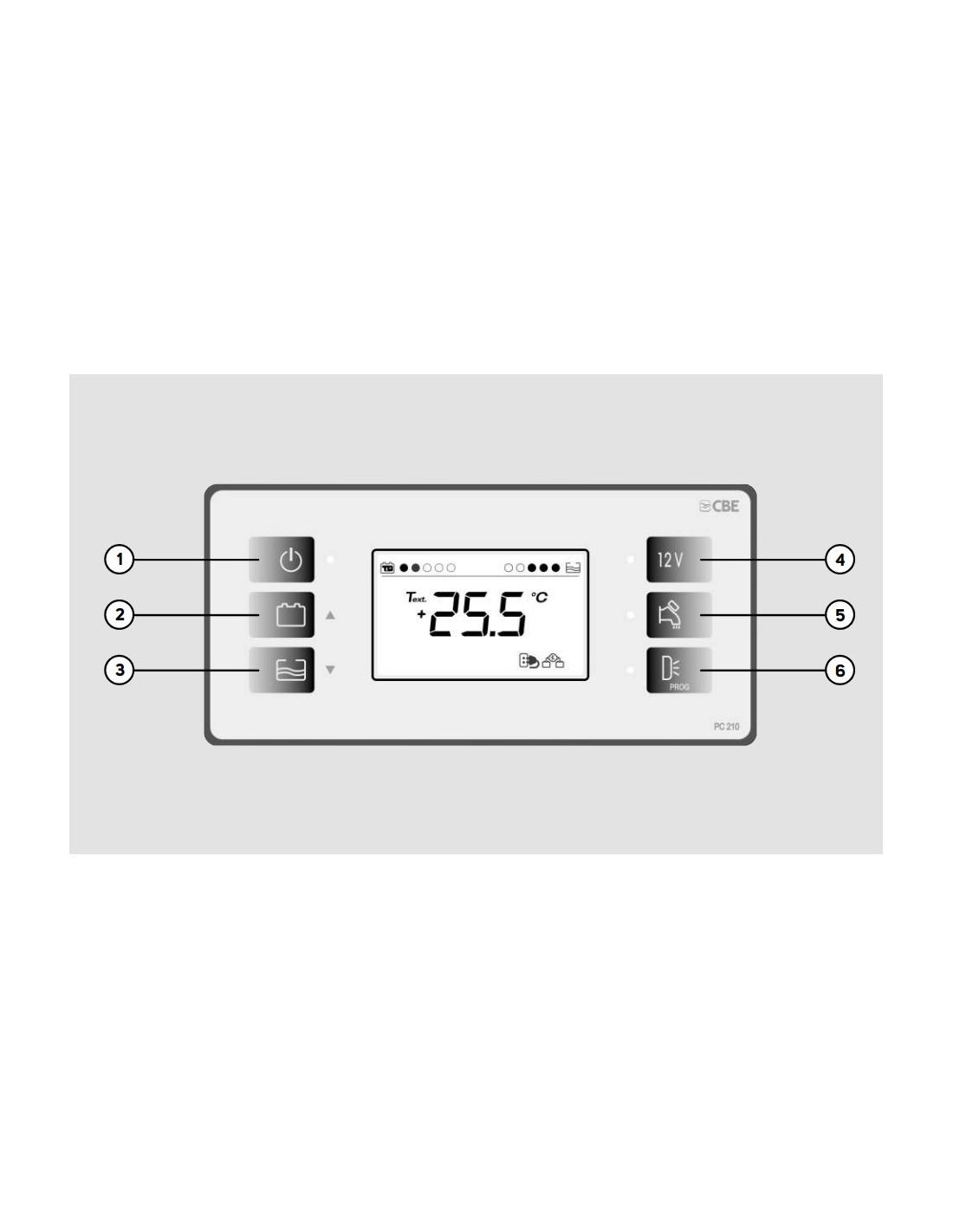

BESCHREIBUNG DER BEDIENELEMENTE AUF DEM BEDIENFELD. SIEHE BILD MIT REFERENZEN 1 BIS 6

1) Allgemeine Ein-/Aus-Taste (zum Ein- oder Ausschalten 2 Sekunden lang drücken). Beim Einschalten führt das Display einen Funktionstest durch, indem alle Symbole (einschließlich der nicht verwendeten) angezeigt werden.

2) Taste zur Kontrolle der Spannung der Servicebatterie (B2), der Motorbatterie (B1) und zur Einstellung der programmierbaren Parameter

3) Taste zur Kontrolle des Wassertankfüllstands in %, für die Tankfüll- und Klarwasserfunktion und zur Einstellung programmierbarer Parameter.

4) Licht- und Herdsteuerungstaste.

5) Taste zum Ein- und Ausschalten der Pumpe.

6) Funktion A) Taste zur Steuerung des externen Lichts (nur bei aktivierter Taste Ref. 4) Funktion B) Taste zur Systemprogrammierung

Hinweis: Temperatursensoren sind optional

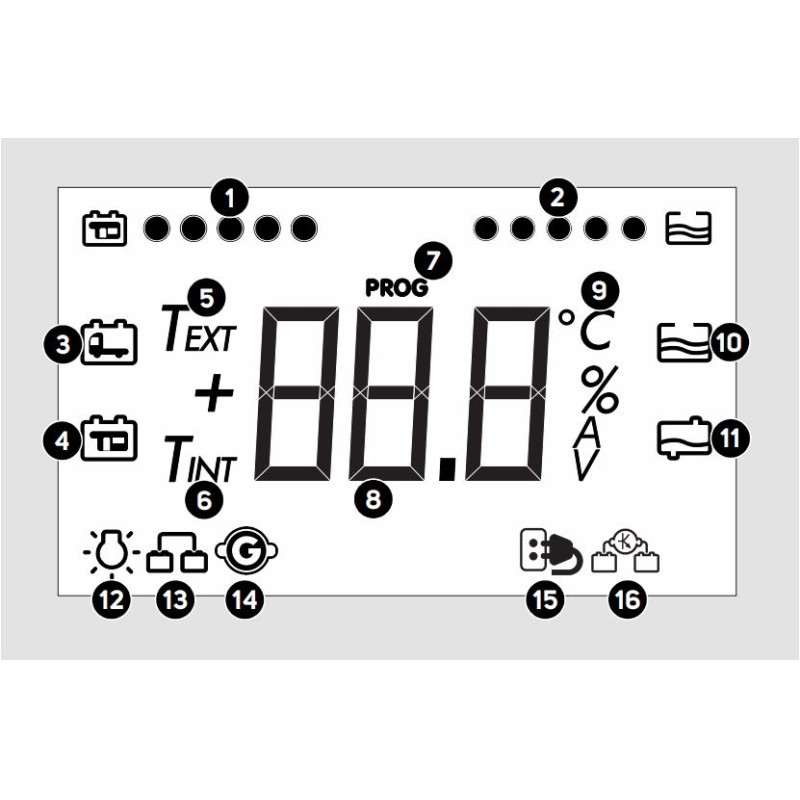

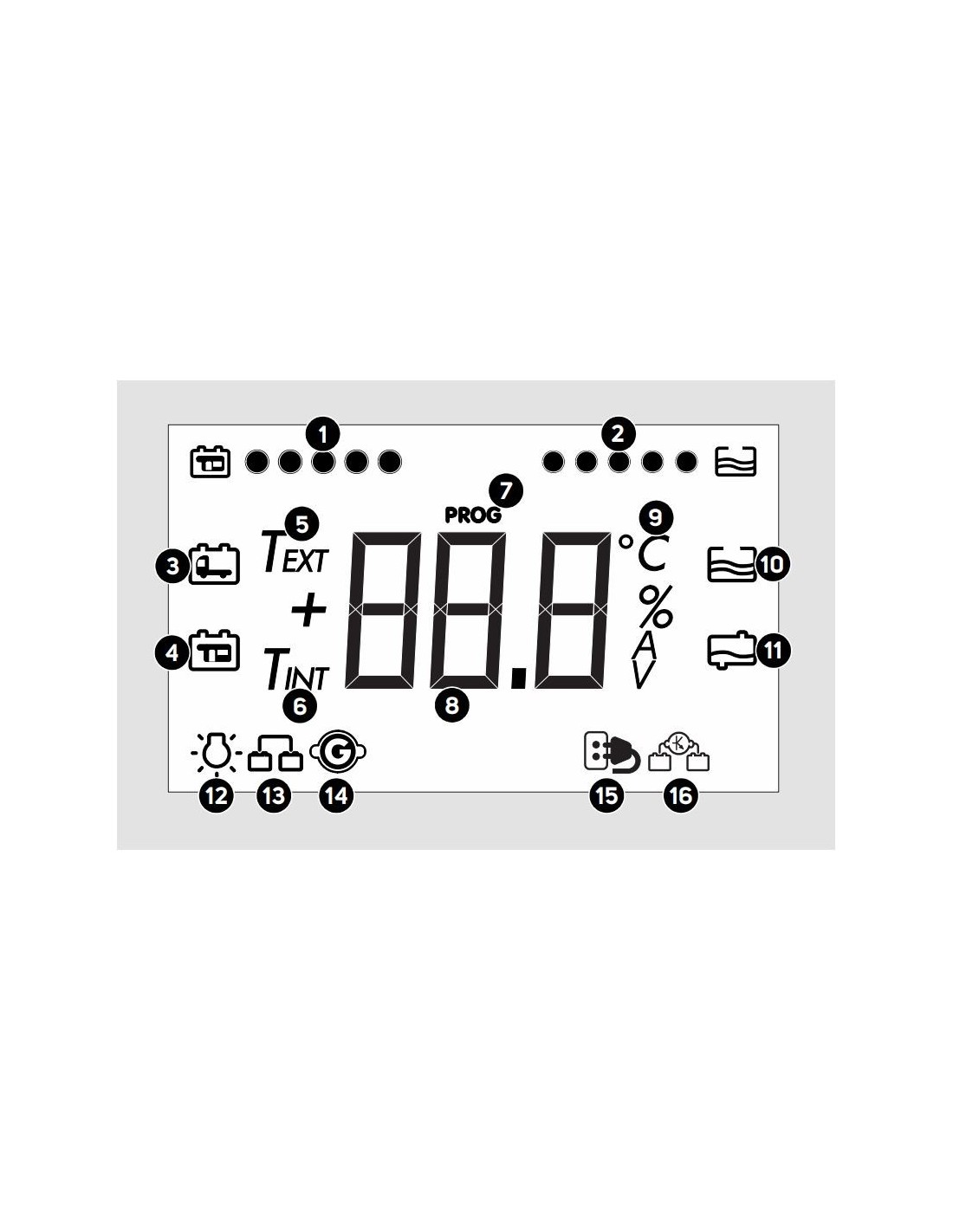

HAUPTBILDSCHIRM. SIEHE BILD MIT REFERENZEN VON 1 BIS 16

1. Batteriestatus B2

2. Status des Frischwassertanks

3. Motorbatterietest B1

4. Servicebatterietest B2

5. Außentemperatur

6. Innentemperatur

7. Programmiermenü

8. Temperaturen und Tests erforderlich

9. Maßeinheit

10. Frischwassertanktest

11. Alarm „Rückgewinnungswassertank voll“.

12. Eingriff des Minimalspannungsgeräts

13. Parallele Aktivierung der Batterien bei laufendem Motor

14. Motorlaufanzeige

15. Anschluss an 230V-Netz

16. Aktivierung des B1-Motorbatterieladesystems
