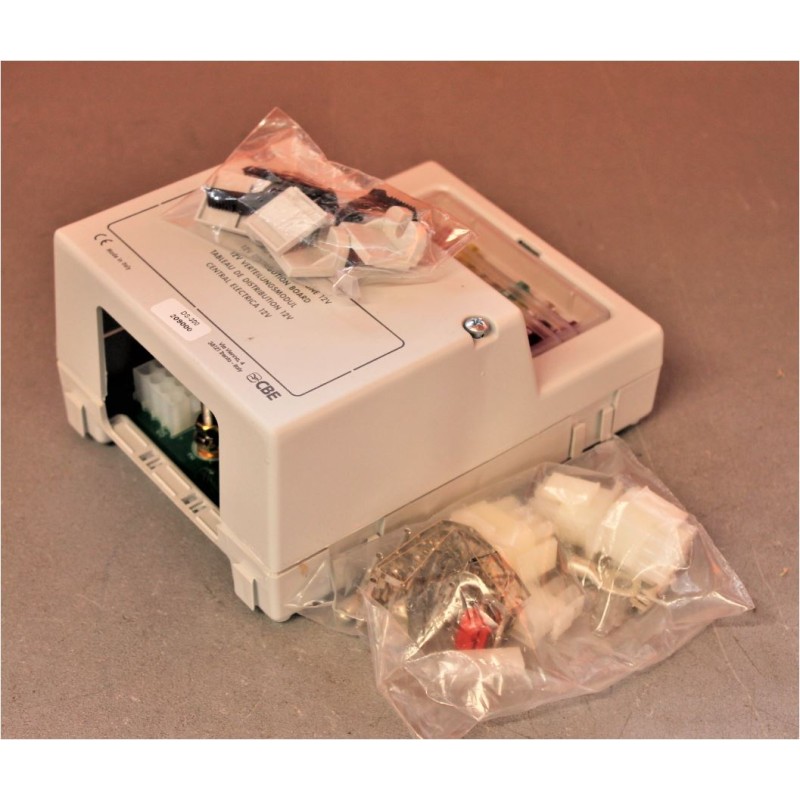

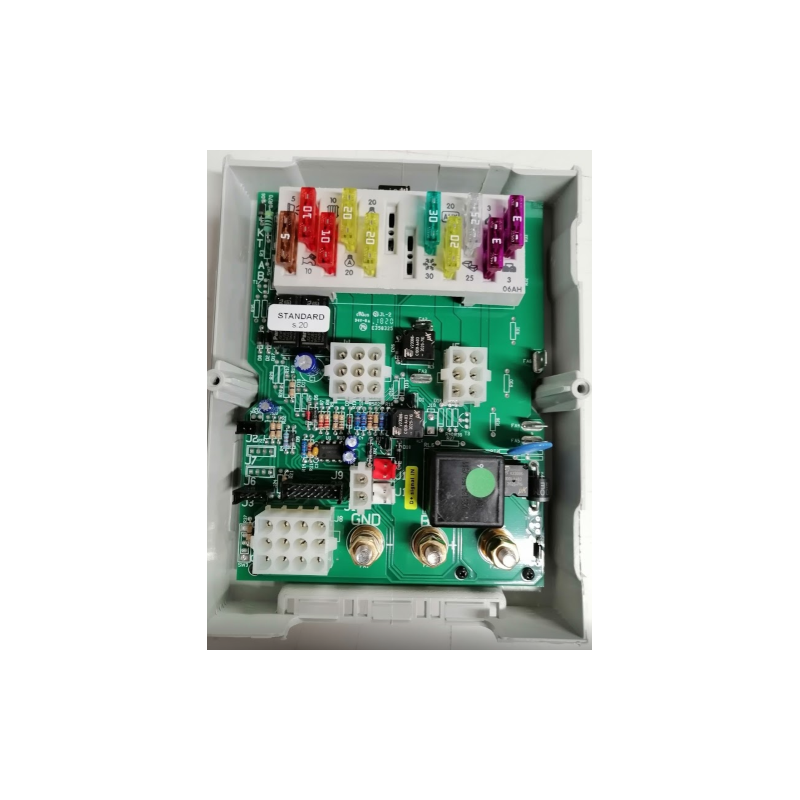

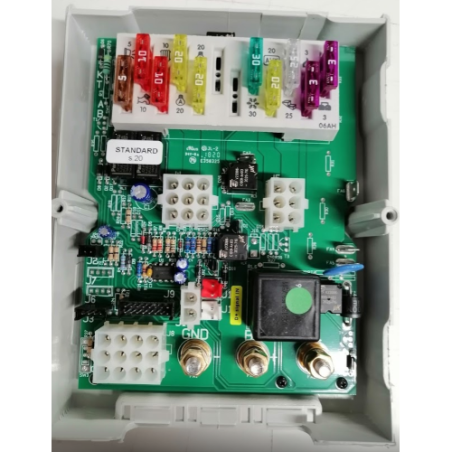

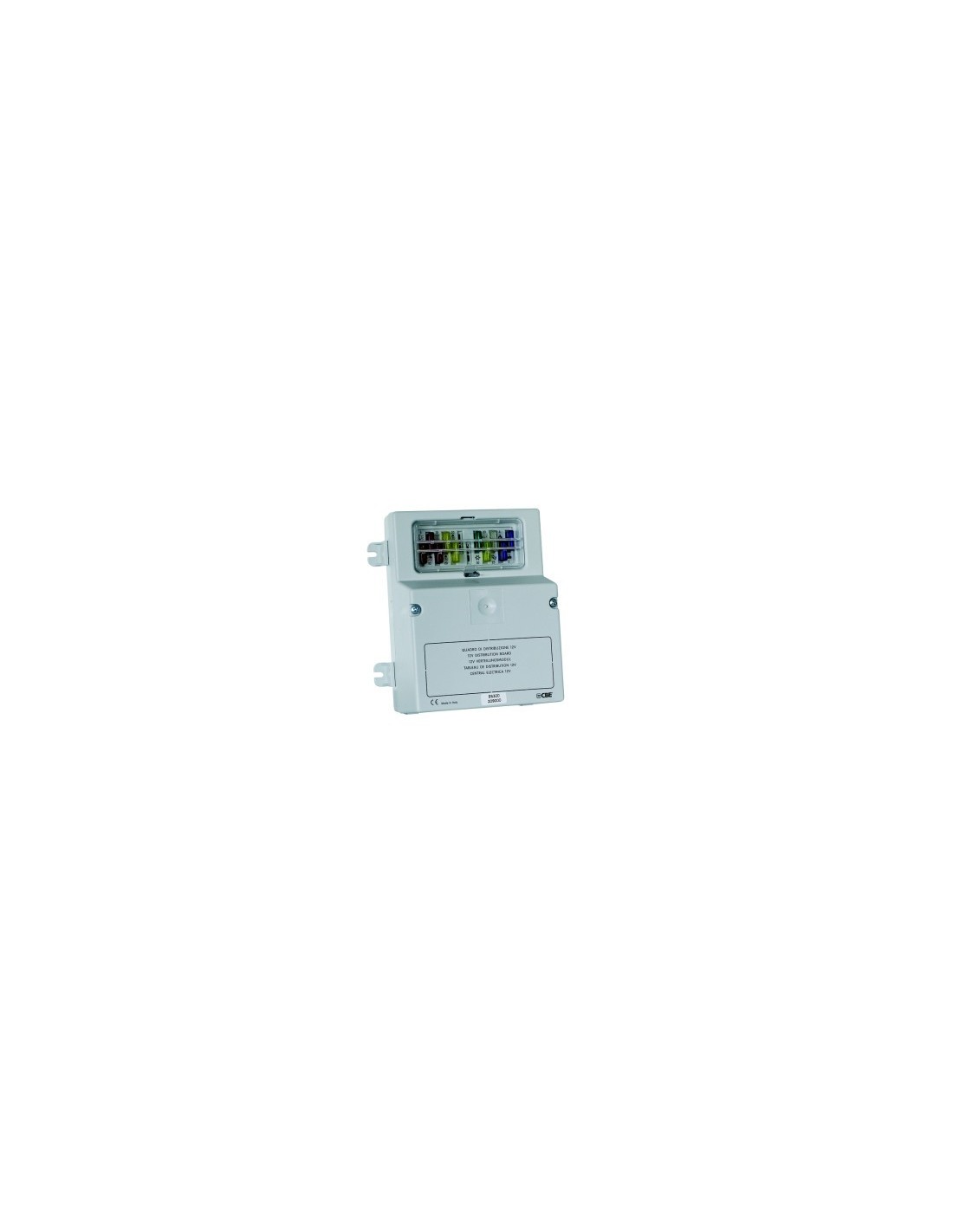

DS300-ST CBE PANEL DE DISTRIBUCIÓN DE USUARIO 12V CON FUSIBLES - 209000 - 4300059

DS300 / DS300-ST - CUADRO DE DISTRIBUCIÓN ESTÁNDAR CBE PARA USUARIOS 12V CON FUSIBLES DE PROTECCIÓN - 209000 - 4300059

Artículo estándar; para el reemplazo en sistemas existentes, verifique siempre el número de código antes de realizar el pedido.

Para ser utilizado con los sistemas completos PC110 - 180 - 210 - PC220 - PC260 - PC380

Integra separador automático con alimentación del alternador: carga las baterías en funcionamiento (hasta 70A a 12V) y permite el funcionamiento del frigorífico trivalente a 12V.

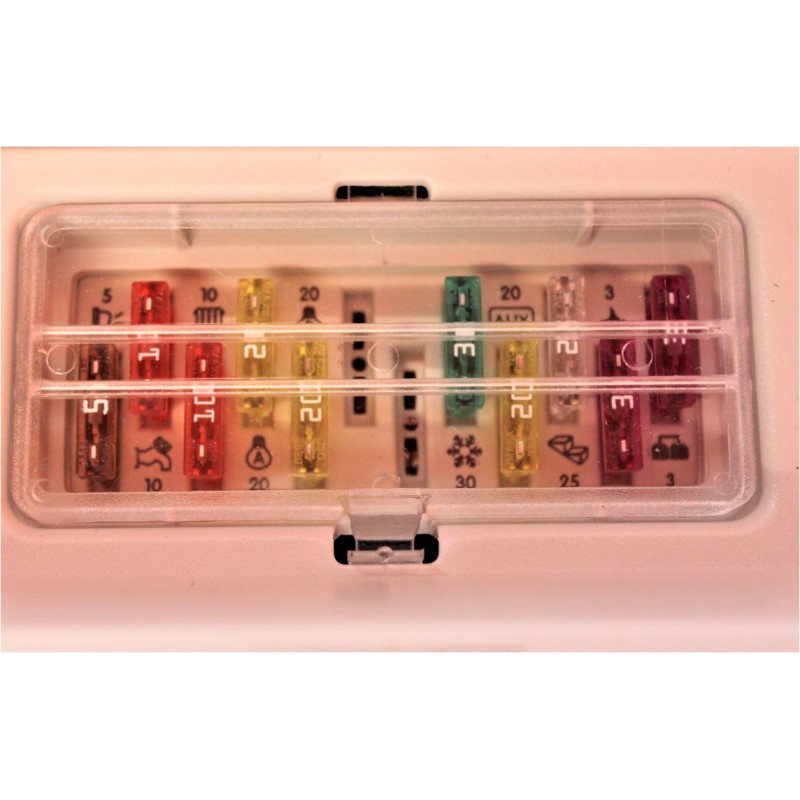

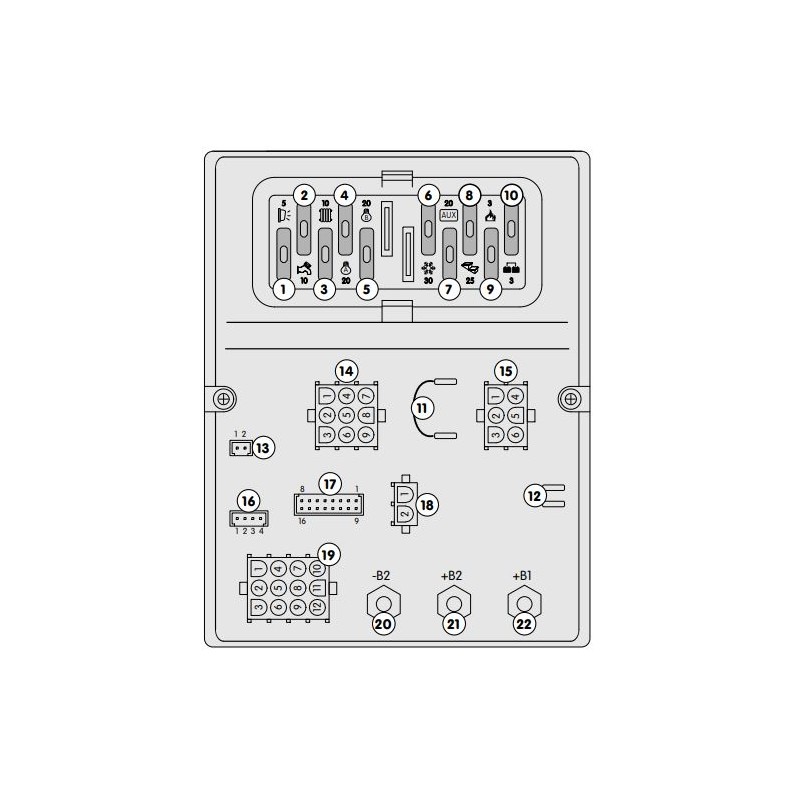

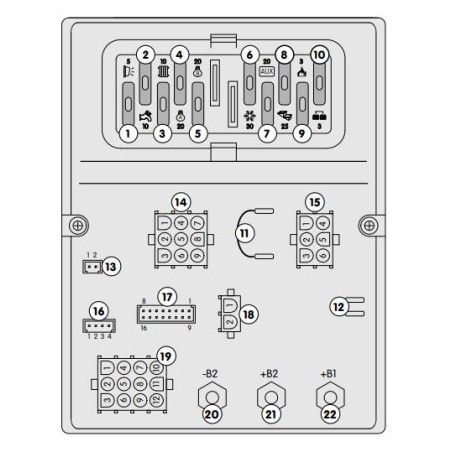

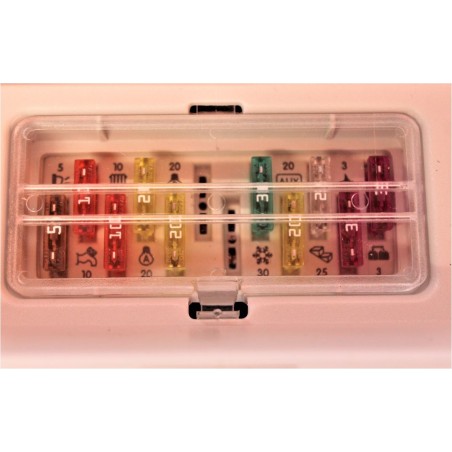

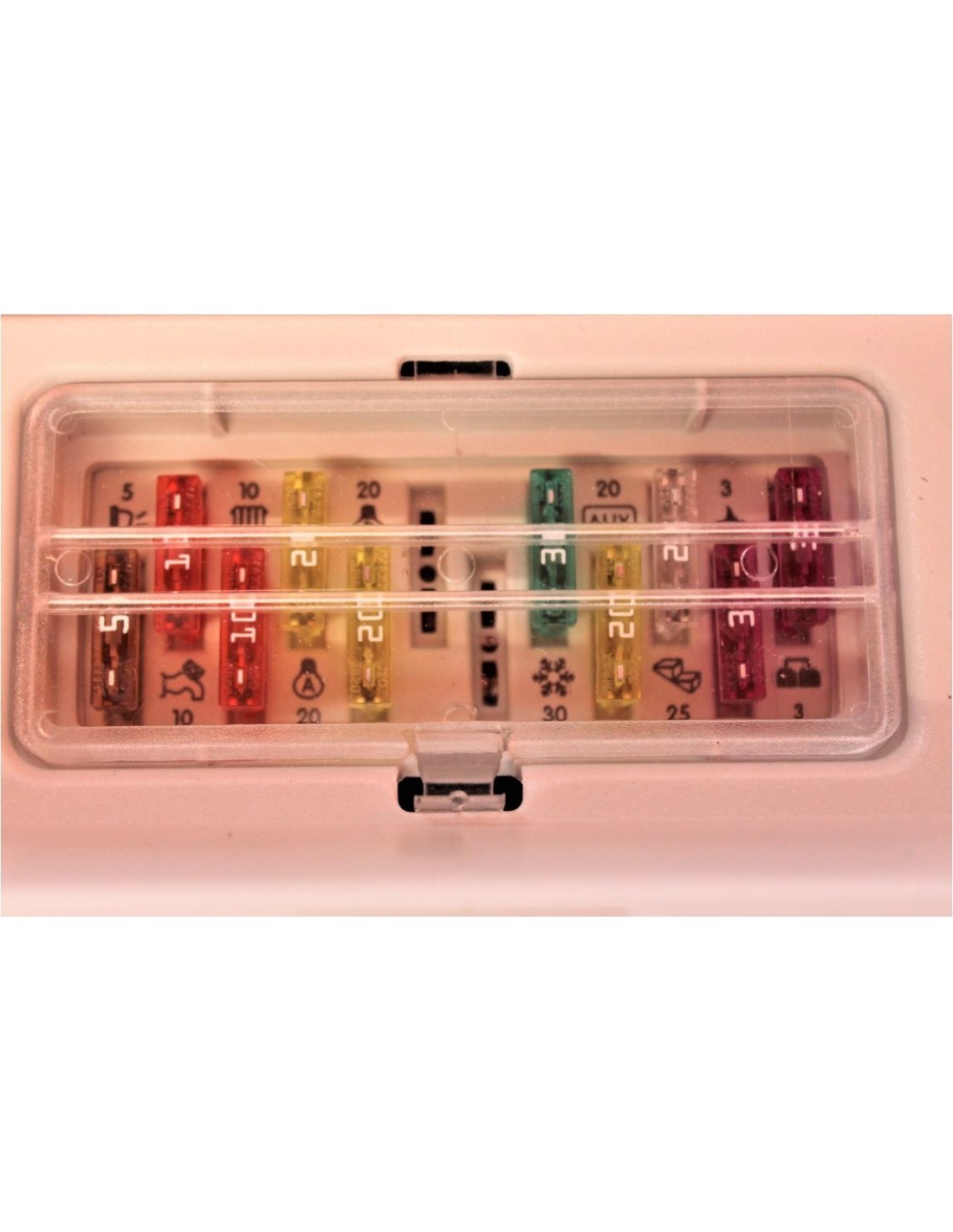

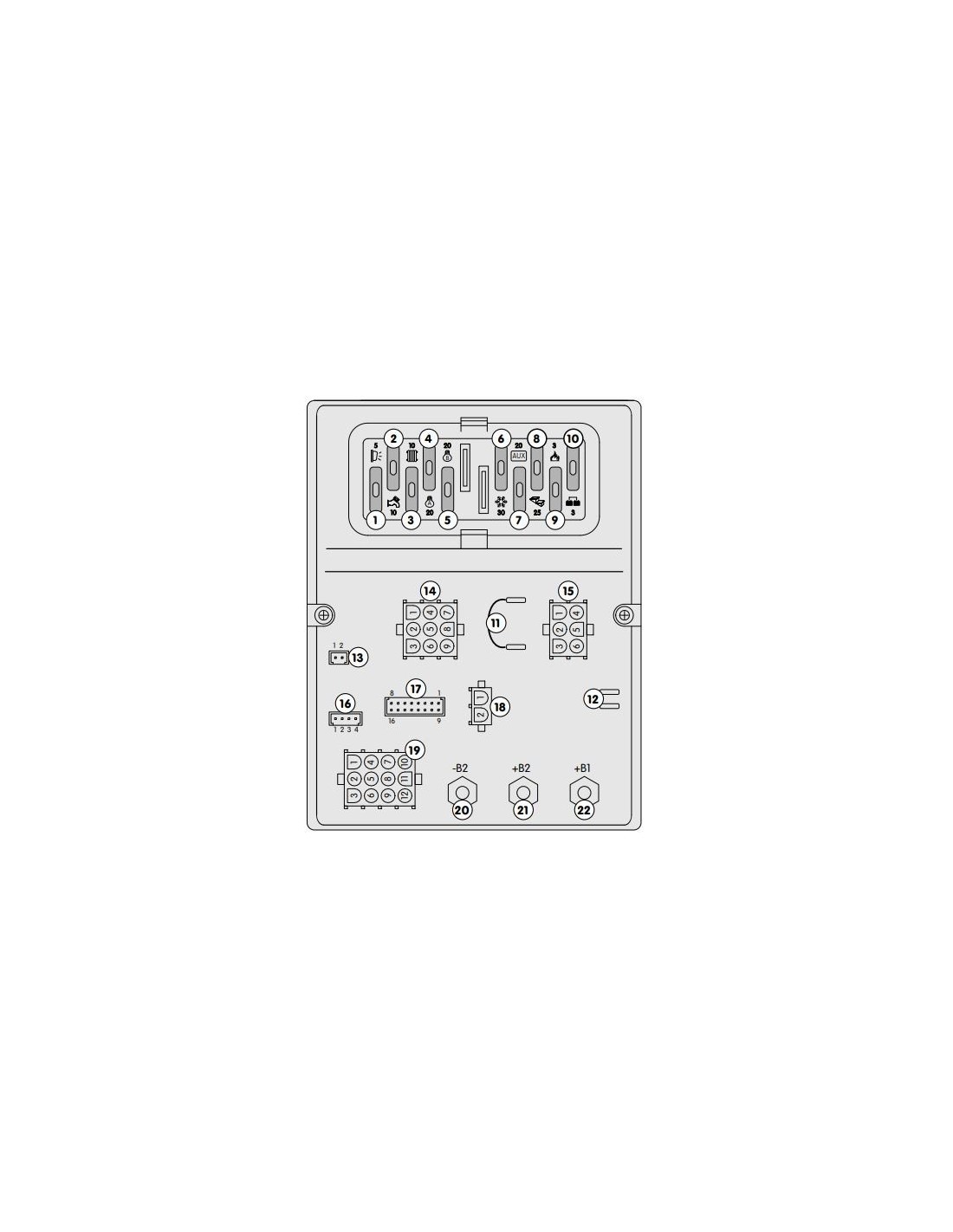

1. Fusible de 5A para alimentar la luz exterior, depende del interruptor general y se apaga automáticamente cuando el motor está en marcha.
2. Fusible de 10A para alimentación de la bomba de agua, depende del interruptor general.
3. Fusible de 10A para alimentación de la estufa/caldera, depende del interruptor de luz general.
4. Fusible de 20A para alimentación del grupo luminoso “A”, depende del interruptor general.
5. Fusible de 20A para alimentación del grupo luminoso “B”, depende del interruptor general.
6. Fusible de 30A para alimentación del frigorífico AES de 12V y trivalente. El frigorífico de tres vías se apaga automáticamente con el motor parado.
7. Fusible de 20A para la alimentación auxiliar (regulador solar), conectado directamente a la batería de servicio (B2).
8. Fusible de 25A para alimentación del escalón eléctrico, conectado directamente a la batería de servicios (B2).
9. Fusible de 3A para el suministro de gas (frigorífico, cocina, válvula de caldera, etc.), conectado directamente a la batería de servicio (B2).
10. Fusible de 3A para la protección de la salida OUT D+ simulada.
11.  Conexión frigorífico AES - Puente de exclusión del relé frigorífico trivalente, utilizado para conectar el frigorífico AES directamente a la batería de servicio (B2).
12. Salida de alternador D+ simulada para el control de: paso eléctrico, frigorífico AES, válvula de desagüe eléctrica, retorno de antena eléctrica.

Ver el manual en "documentos adjuntos"
