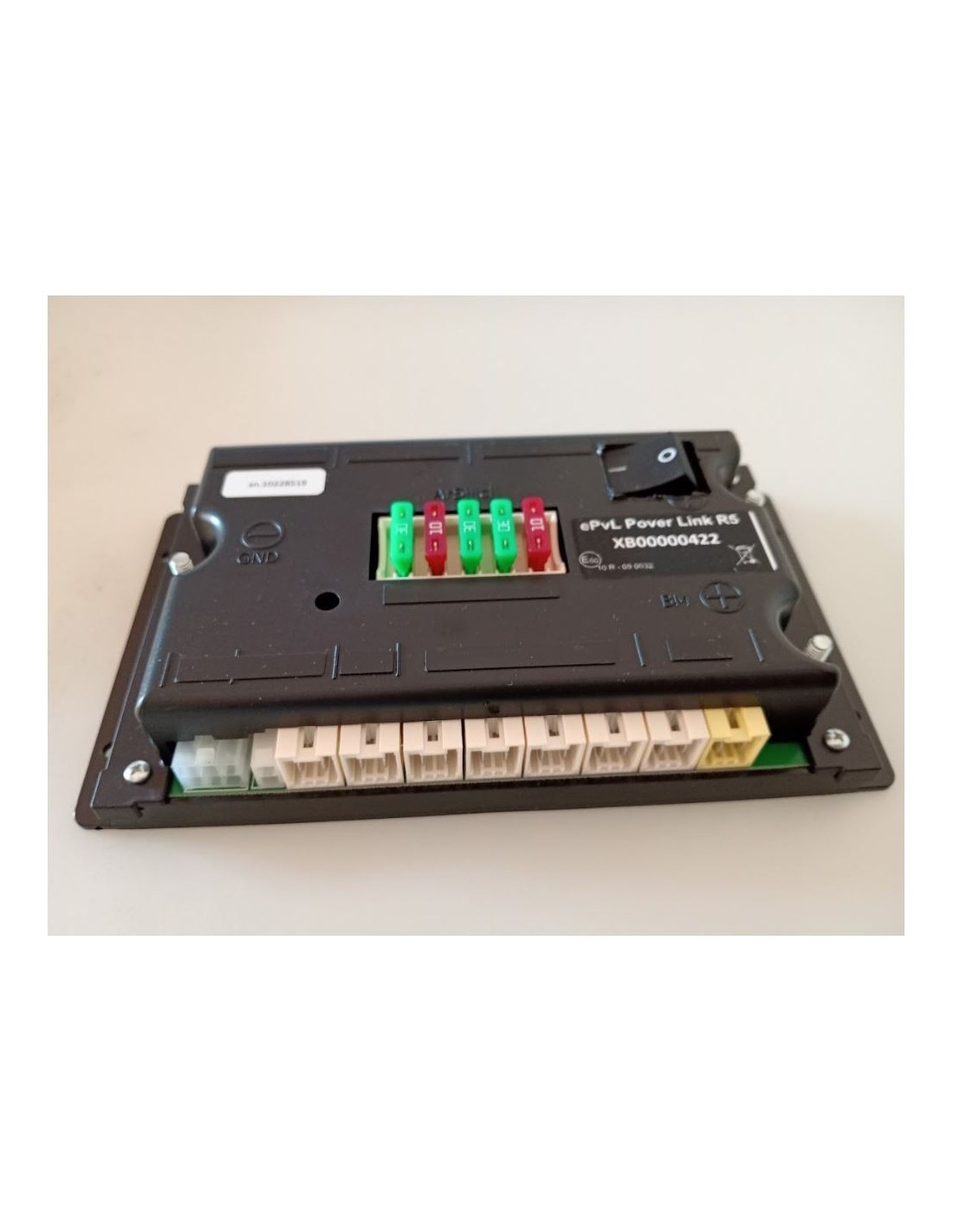

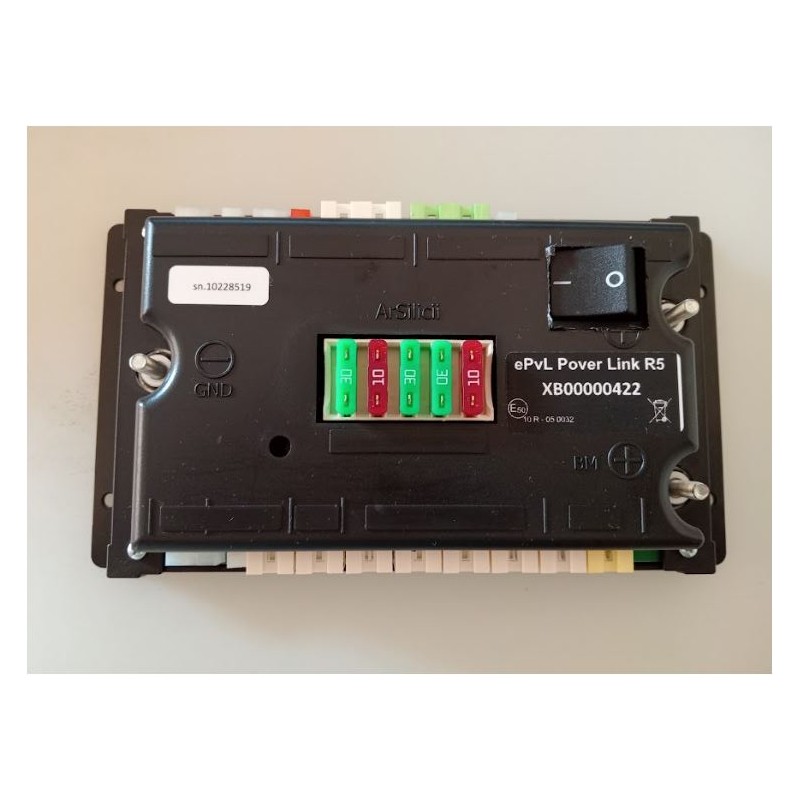

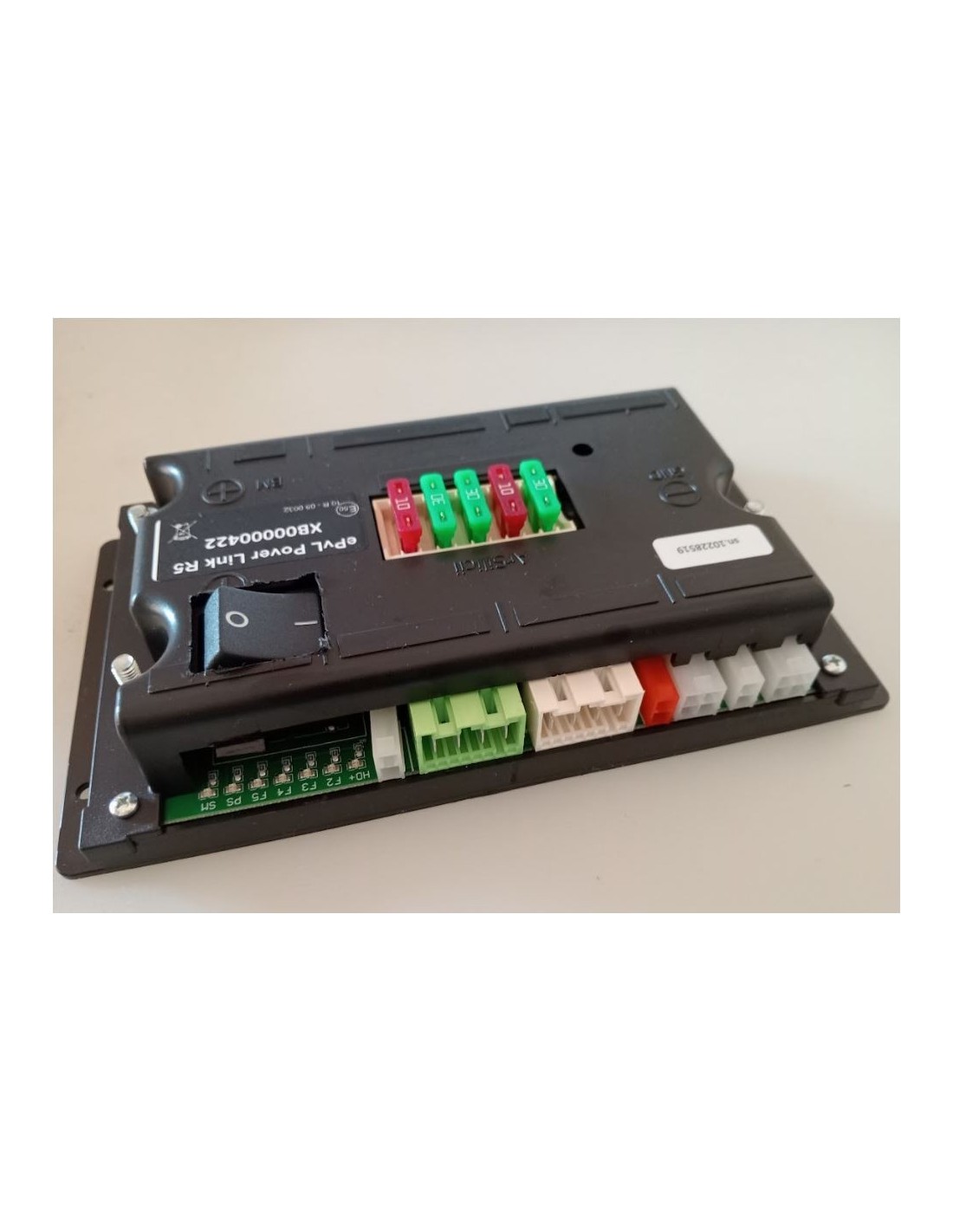

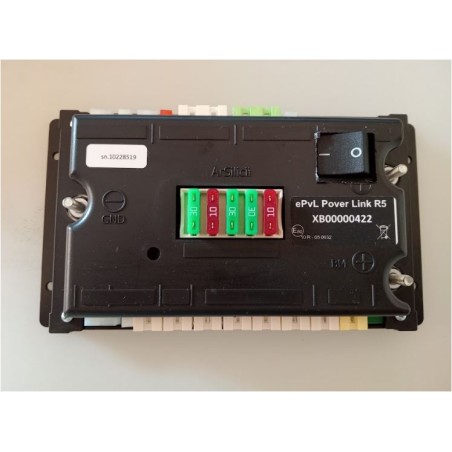

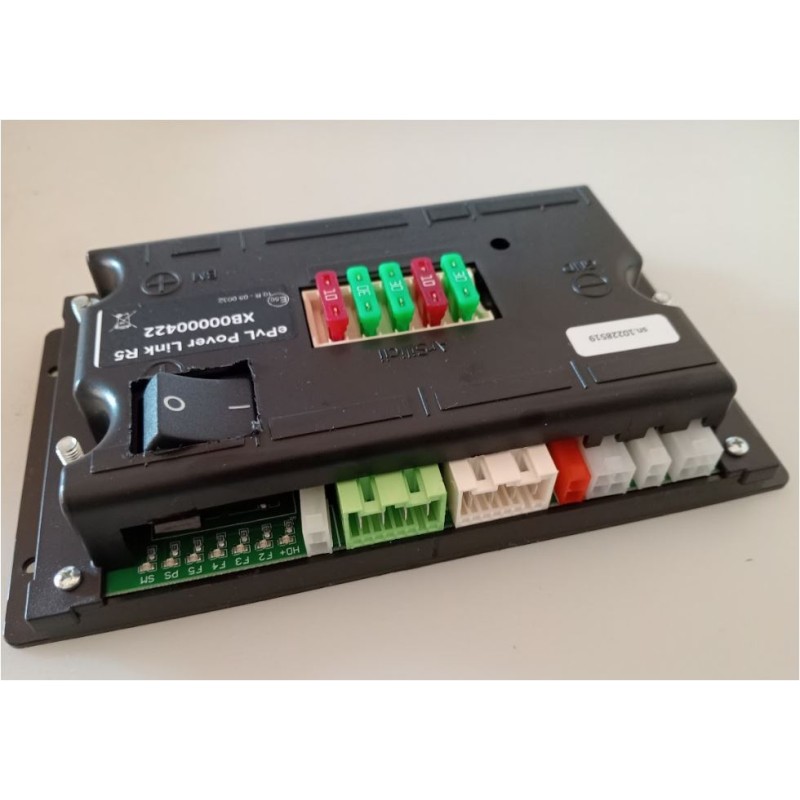

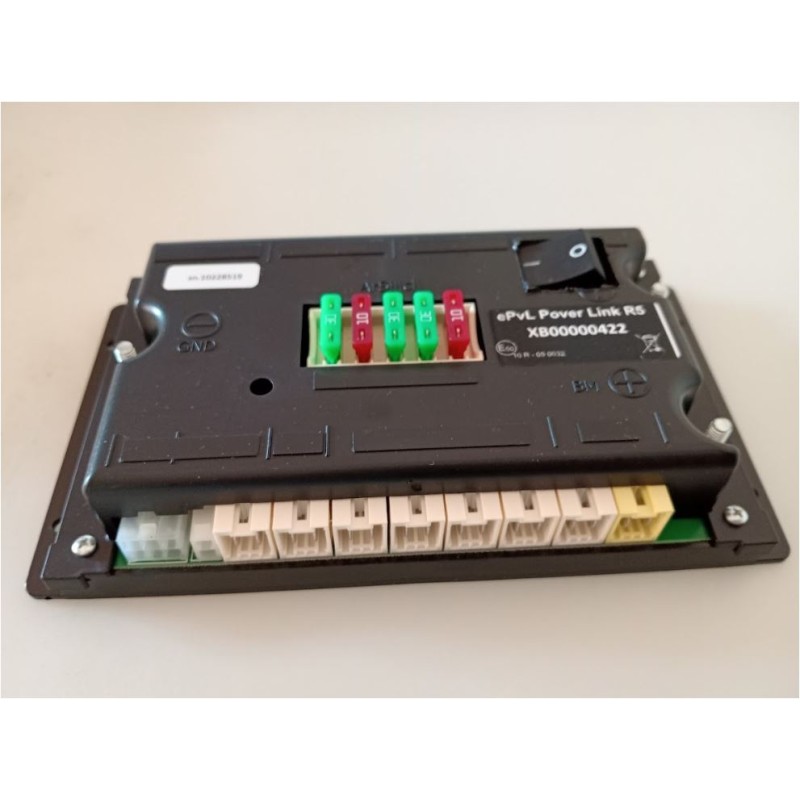

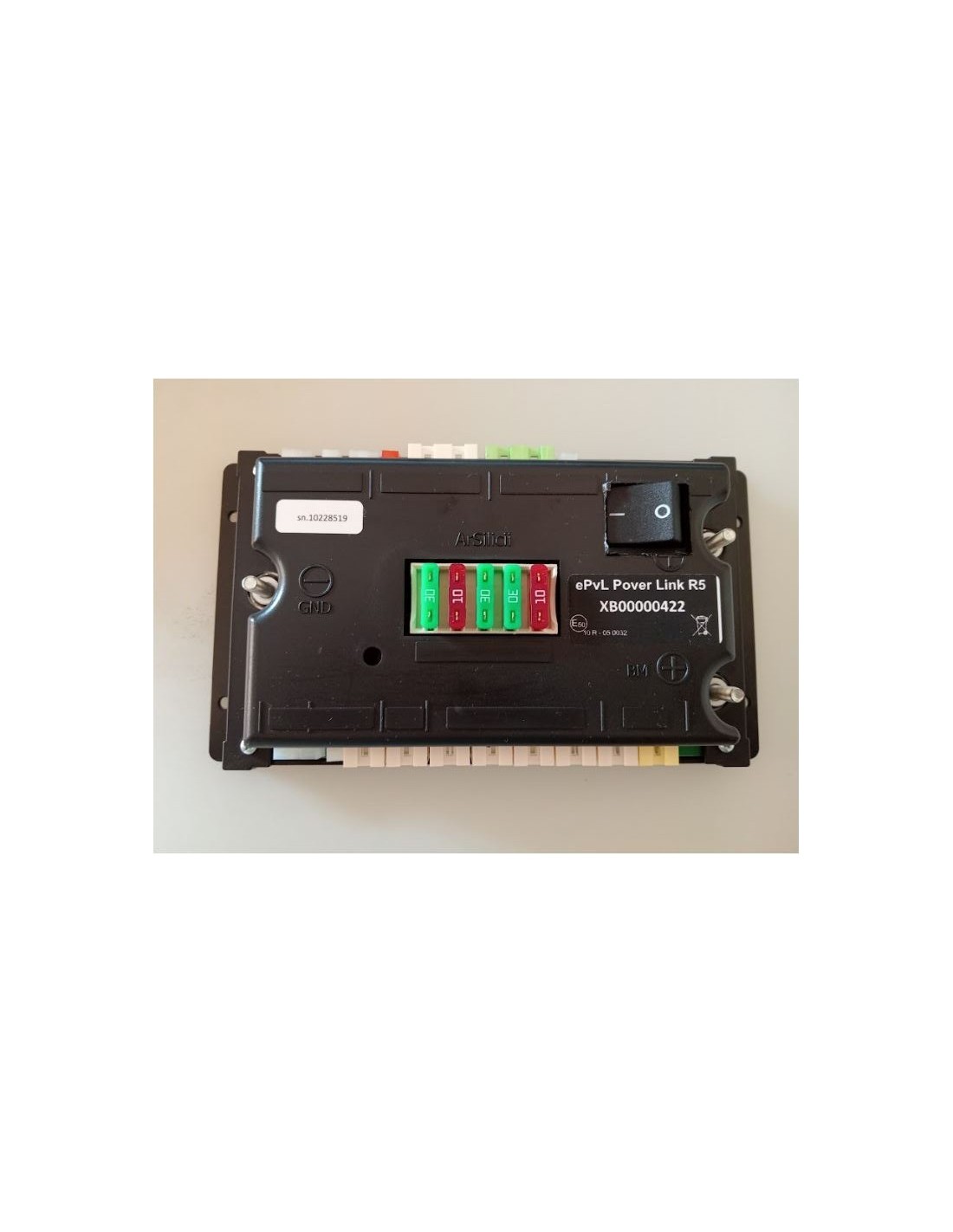

ARSILICII - 2013-2014 R5 ePvL POVER-VERBINDUNGSKNOTEN MIT SCHALTER FÜR RAST 5 - XB00000422- RMOR-VERBINDUNGEN

ARSILICII - NODE ePvL POVER LINK 2013/2014 - R5 FÜR RAST-ANSCHLÜSSE 5 - XB00000422 - RIMOR - MIT SCHALTER

AUF BESTELLUNG IN 20 TAGEN GEFERTIGT

Auf RIMOR KOALA und anderen und neuesten S-TTK-Systemen montiert (siehe beigefügtes Handbuch)

SUPERLINK-Stromverteiler

Es ist das Gerät, bei dem die Hauptenergiequellen zusammenkommen und an die verschiedenen Nutzer sowie an die Versorgungsbatterie verteilt werden. Auf dem Brett befindet sich außerdem eine Reihe von Sicherungen.

Der Superlink kann die Pumpen- und Tankpegel steuern und auf die Befehle reagieren, die er von der Steuerbox erhält, an die er über das Buskabel angeschlossen ist. Im oberen Teil befindet sich eine Status-LED, die Informationen über die Verbindung mit dem Bedienfeld anzeigt. Das grüne Blinken der LED im oberen Teil zeigt an, dass die Verbindung in Ordnung ist, während die LED im Fehlerfall rot blinkt.

Die Verbindungen dieser Einheit werden in der allgemeinen Zeichnung der Anlage am Anfang dieses Dokuments hervorgehoben.

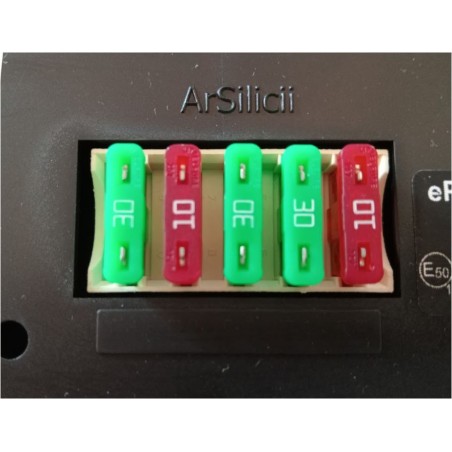

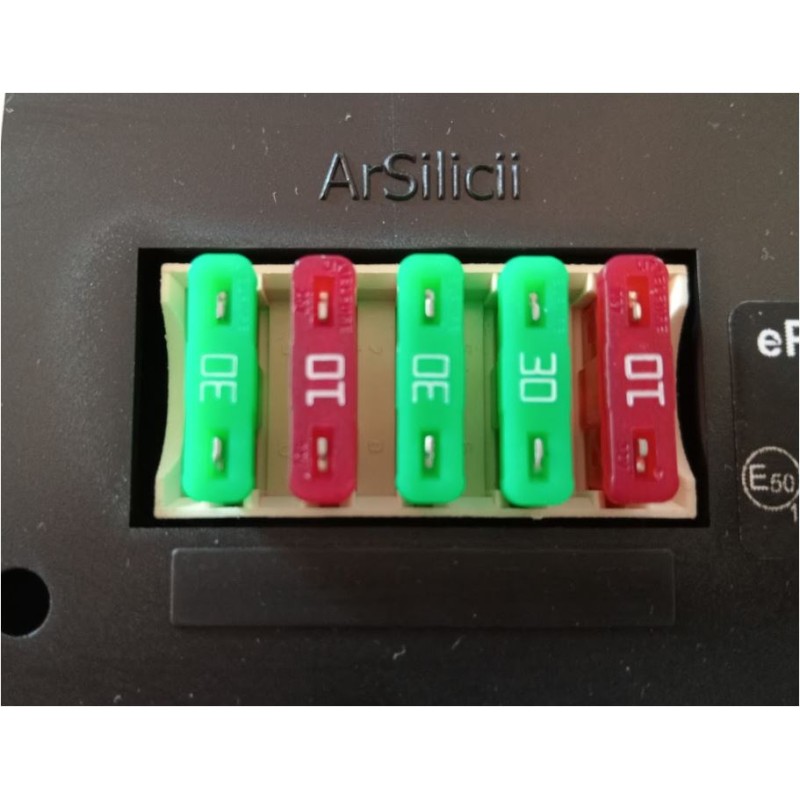

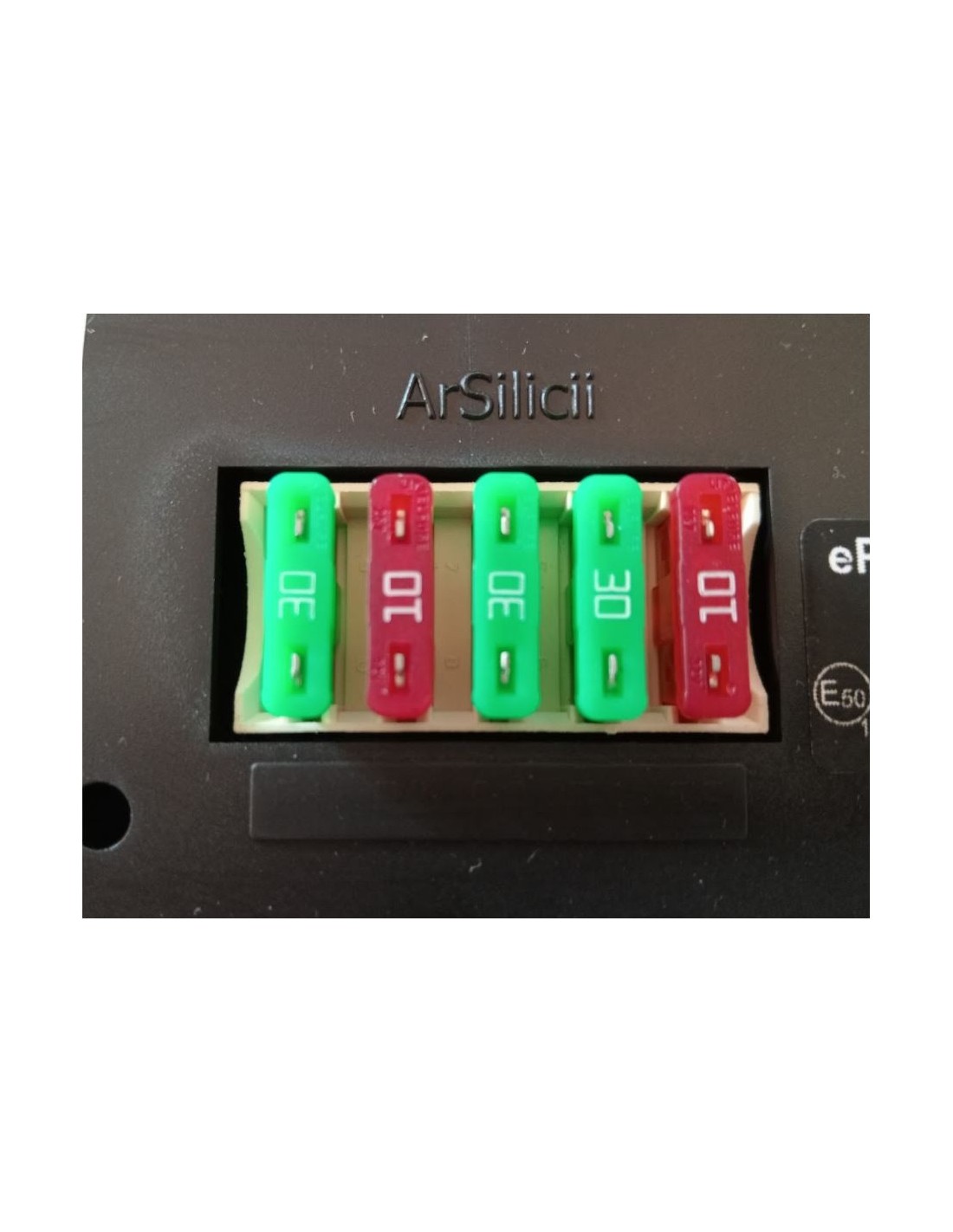

Eine Tabelle mit Schutzsicherungen folgt.

• Leitungsschutz-Eingang BATTERIELADEGERÄT F1 30A
• Leitungsschutz Ausgang PUMPE F2 10A
• Leitungsschutz Verteilungsausgang KONTROLLPANEL F3 30A
• FRIGO-Steckdosenschutz.  F4 30A
• F5 10A deinstalliert
