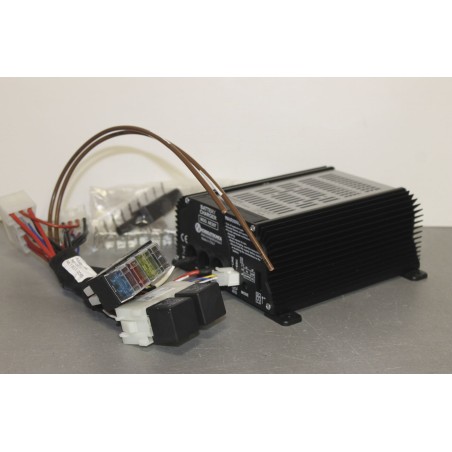

CARICABATTERIE NE13GT- NEW 2024 - 624.213.02 NORDELETTRONICA ANCHE LITIO

CARICABATTERIE NE13GT- NE13GT 2005 VERSIONE NEW 2024 - NORDELETTRONICA PER ACCUMULATORI ANCHE LITIO

Sostituisce il 624.213.01-02-03

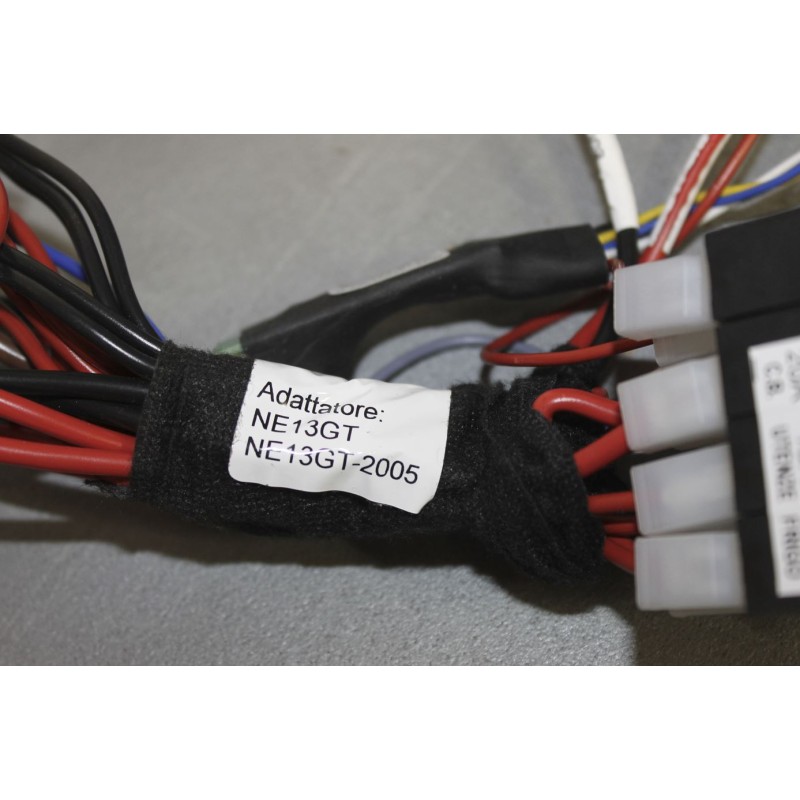

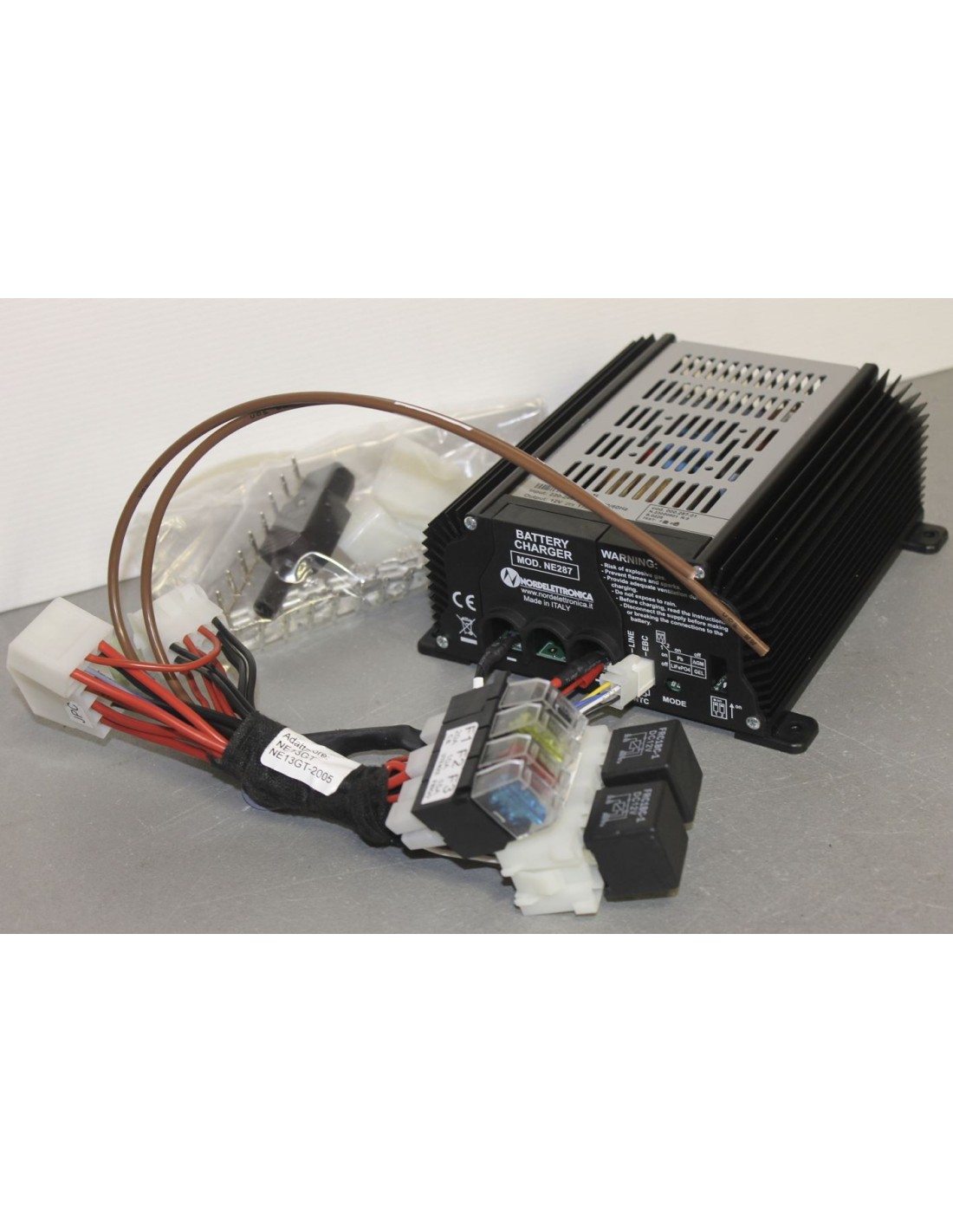

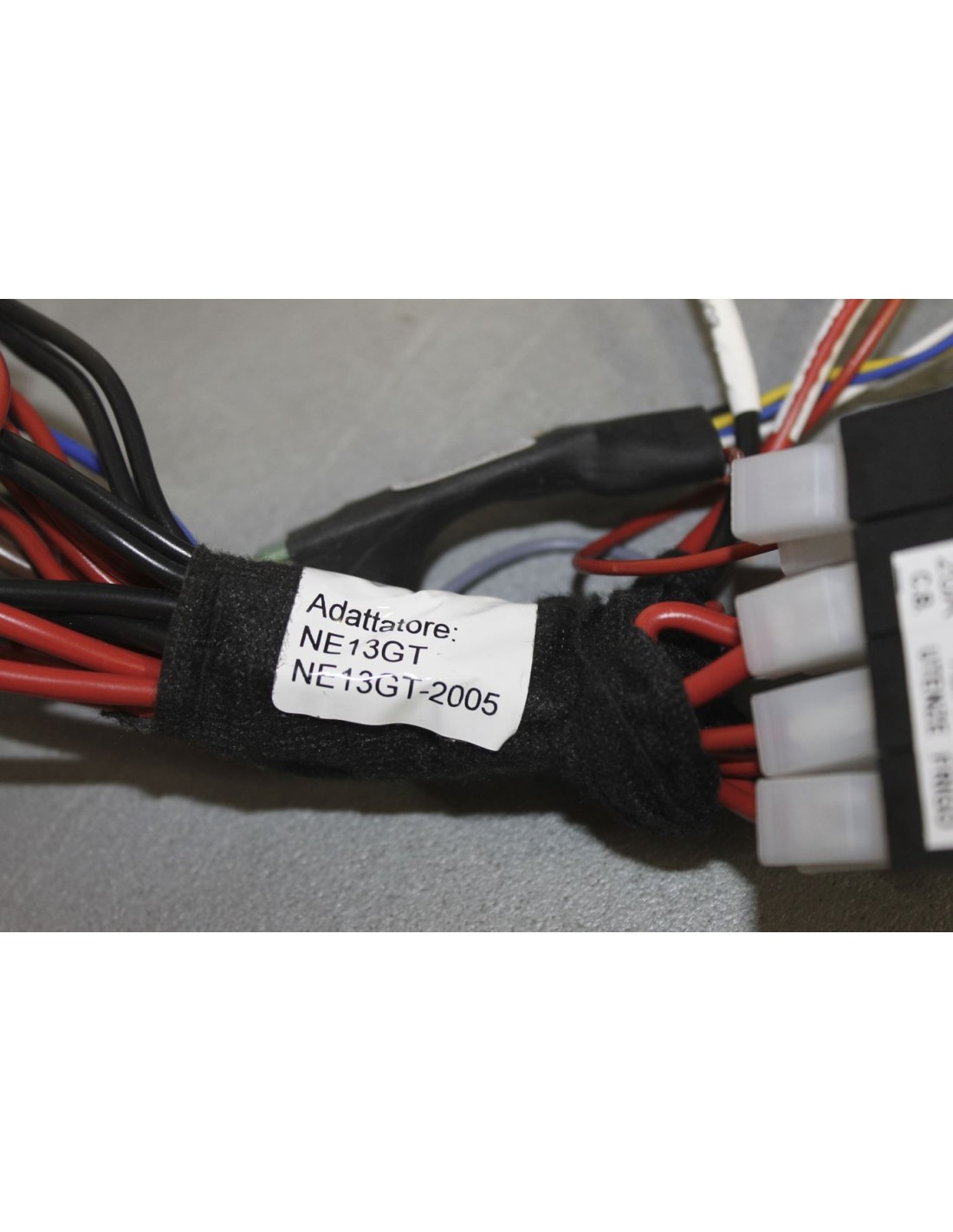

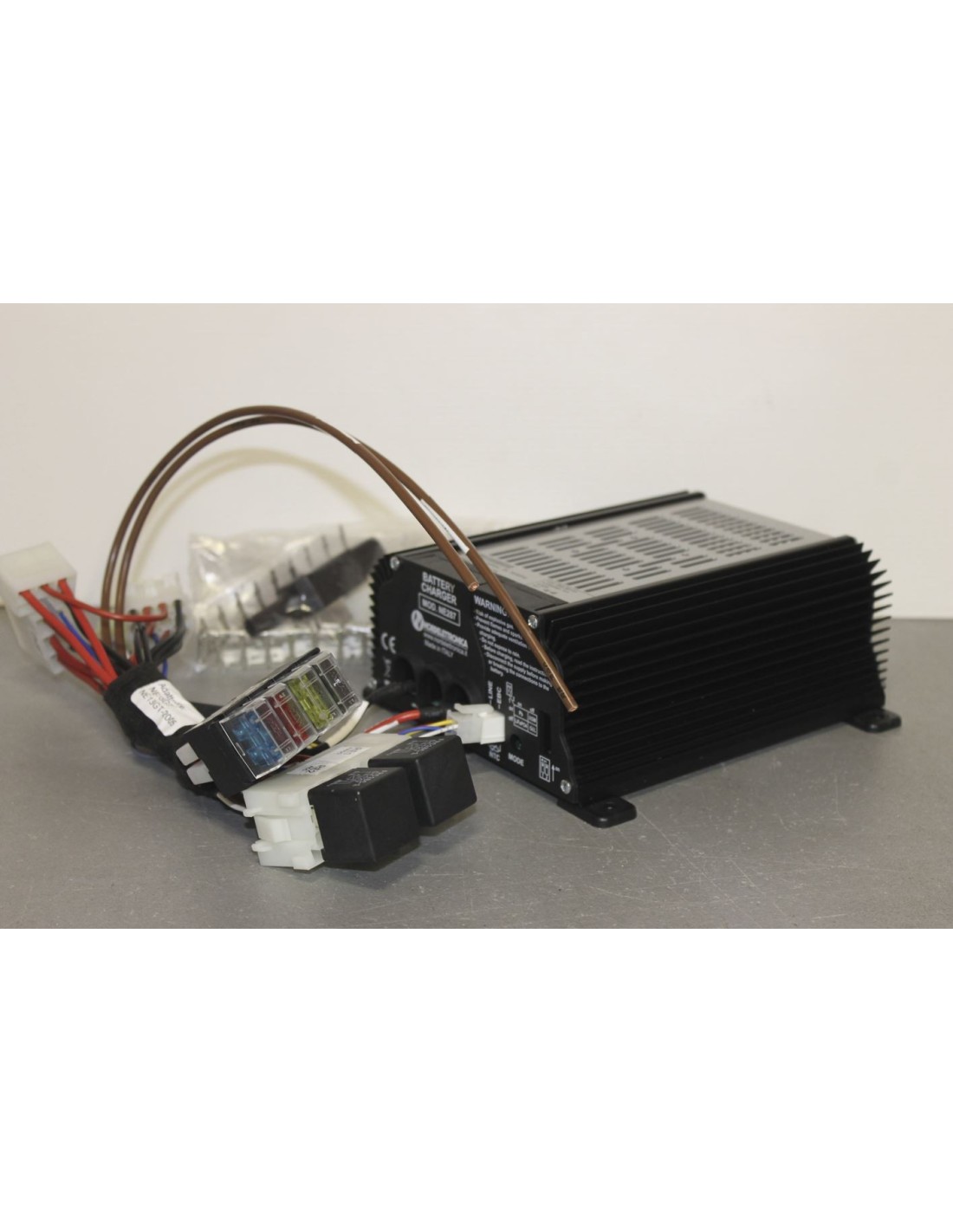

Costituito da NE287 da 17A ed un cablaggio adattatore al vecchio impianto.

Per batterie V nominale 12V e capacità non inferiore a 50Ah.

Il caricabatterie impiega una combinazione di carica a Corrente Costante CC e Tensione Costante TC. Ciò permette di ridurre in maniera significativa il tempo di carica e di non danneggiare in modo permanente le batterie.

Il caricabatterie inizia a caricare a CC finché la batteria non raggiunge un valore di tensione pari a V dopo di chè commuta OC nel funzionamento TC. In questa fase il dispositivo fornisce una tensione costante pari a VOC/VF , la corrente di carica si abbassa gradualmente e la batteria può essere lasciata permanentemente collegata al carica batterie senza danneggiamento.

Dimensioni: 250x140x100H mm

Potenza massima 250W

Corrente massima di uscita 17A continui

Vedere in "attachment" il manuale istruzioni.

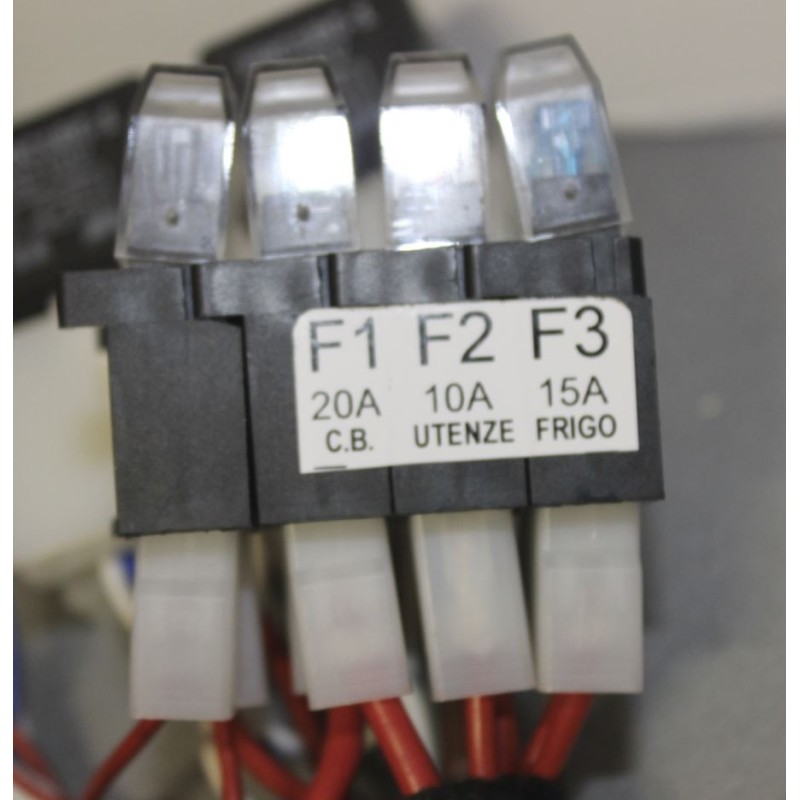

COLLEGAMENTO RELE ACCOPPIATORE

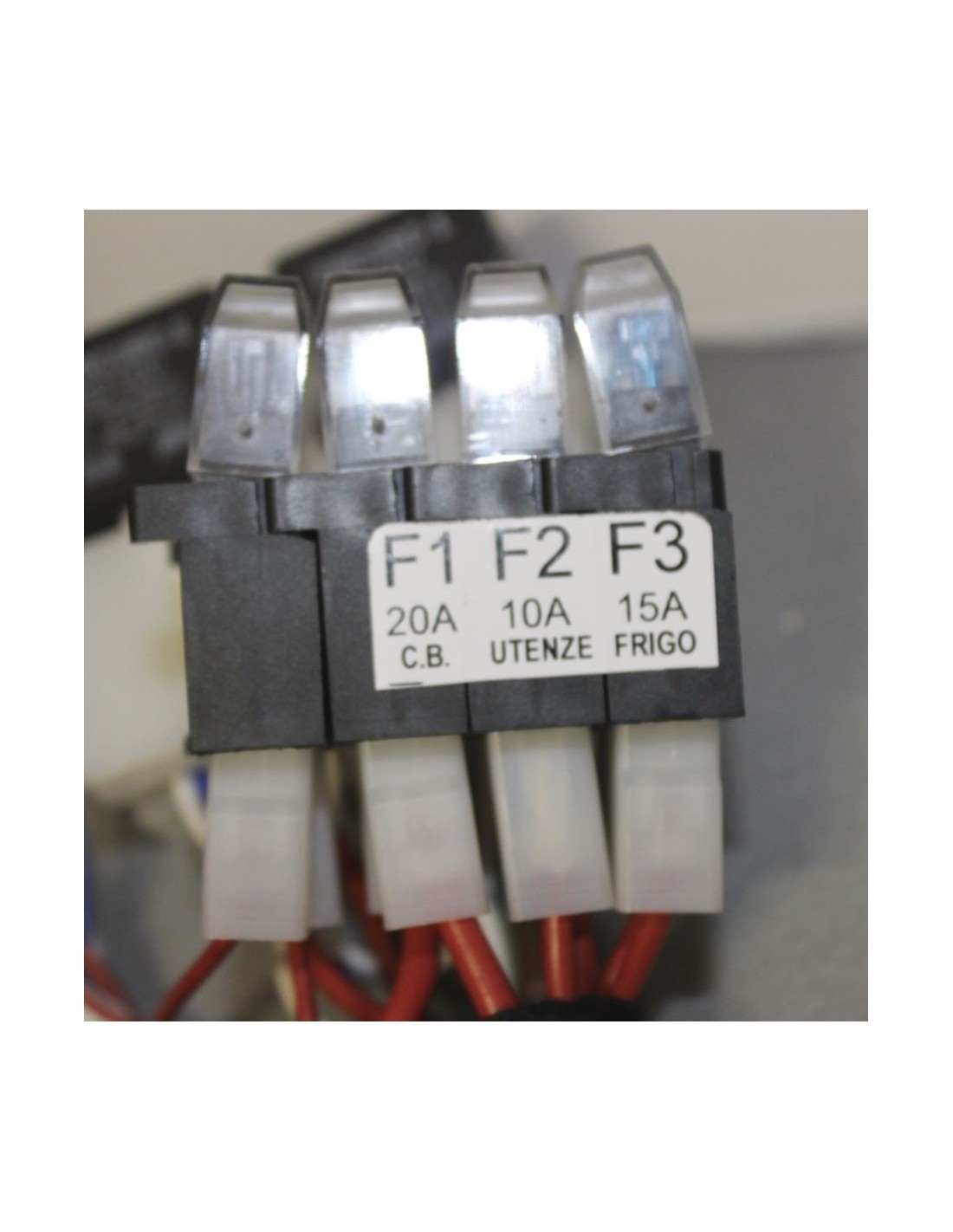

Il rele accoppiatore non e’ piu’ presente all’interno del carica batterie ma su un cablaggio esterno in dotazione. Collegarlo sull’impinato come da schema riportato nel manuale.

COLLEGAMENTO FRIGO

Il collegamento frigo non viene piu’ fatto sul blocchetto JPB ma sul connettore mammut JPE.

Scollegare il cavo positivo del frigo dal connettore volante JPB pin.5 e collegarlo al JPE sulla posizione cavo rosso.

Scollegare il cavo negativo del frigo dal connettore volante JPB pin.2 e collegarlo al JPE sulla posizione cavo bianco.

LED CARICA BATTERIA

Questa nuova versione di carica batterie NE13GT_2005_R1 NON prevede il collegamento del segnale “led carica batterie”

per la visualizzazione sul pannello comandi.

Il pin. 4 del blocchetto JPA non e’ connesso.
