BATTERIELADEGERÄT NE13GT- NE13GT 2005 NEUE VERSION 2024 - NORDELETTRONICA FÜR BATTERIEN EINSCHLIESSLICH LITHIUM
Ersetzt 624.213.01-02-03

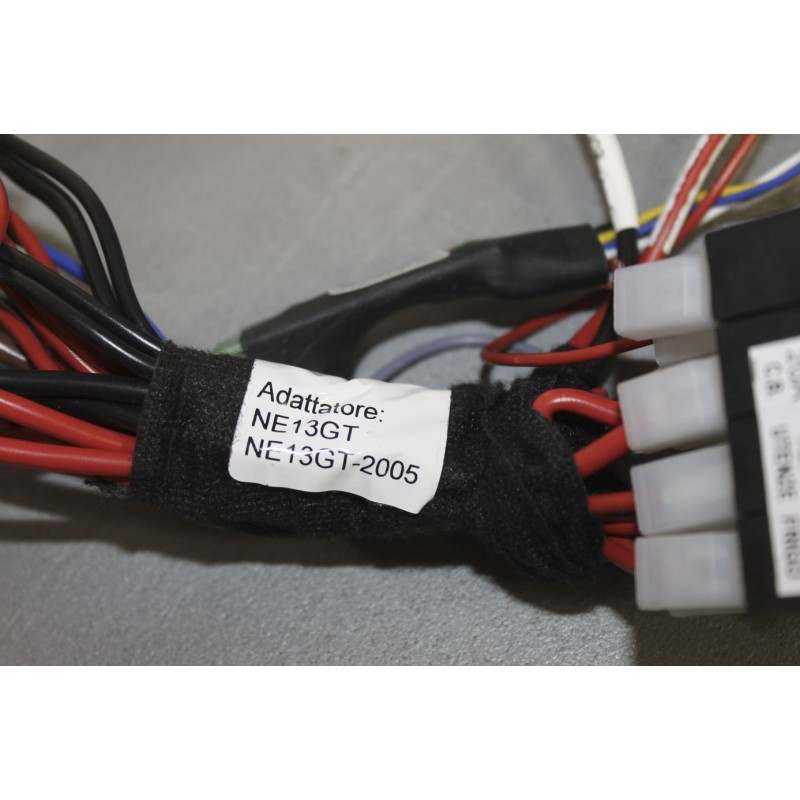

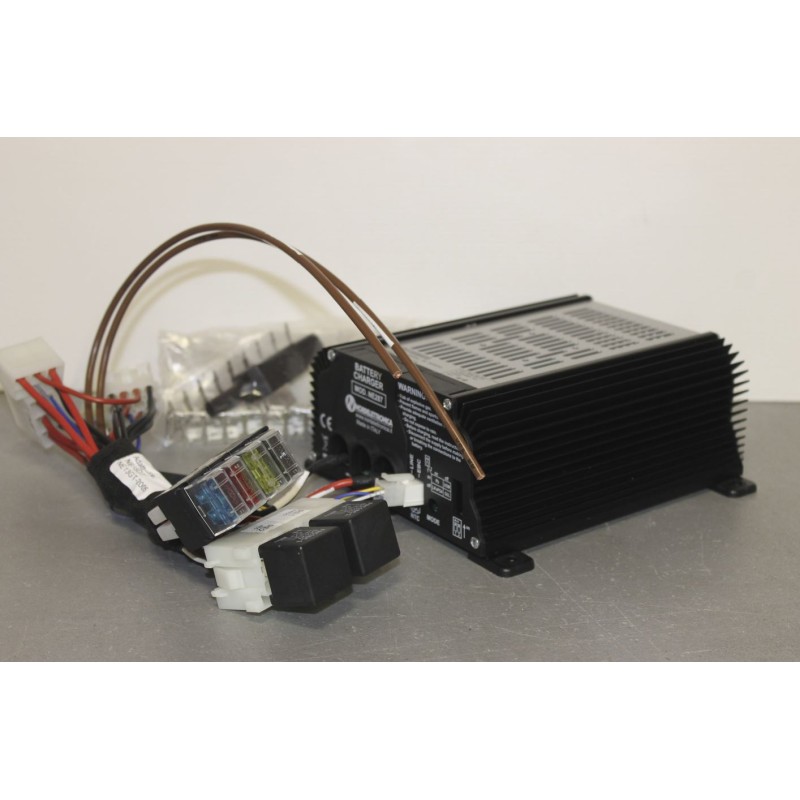

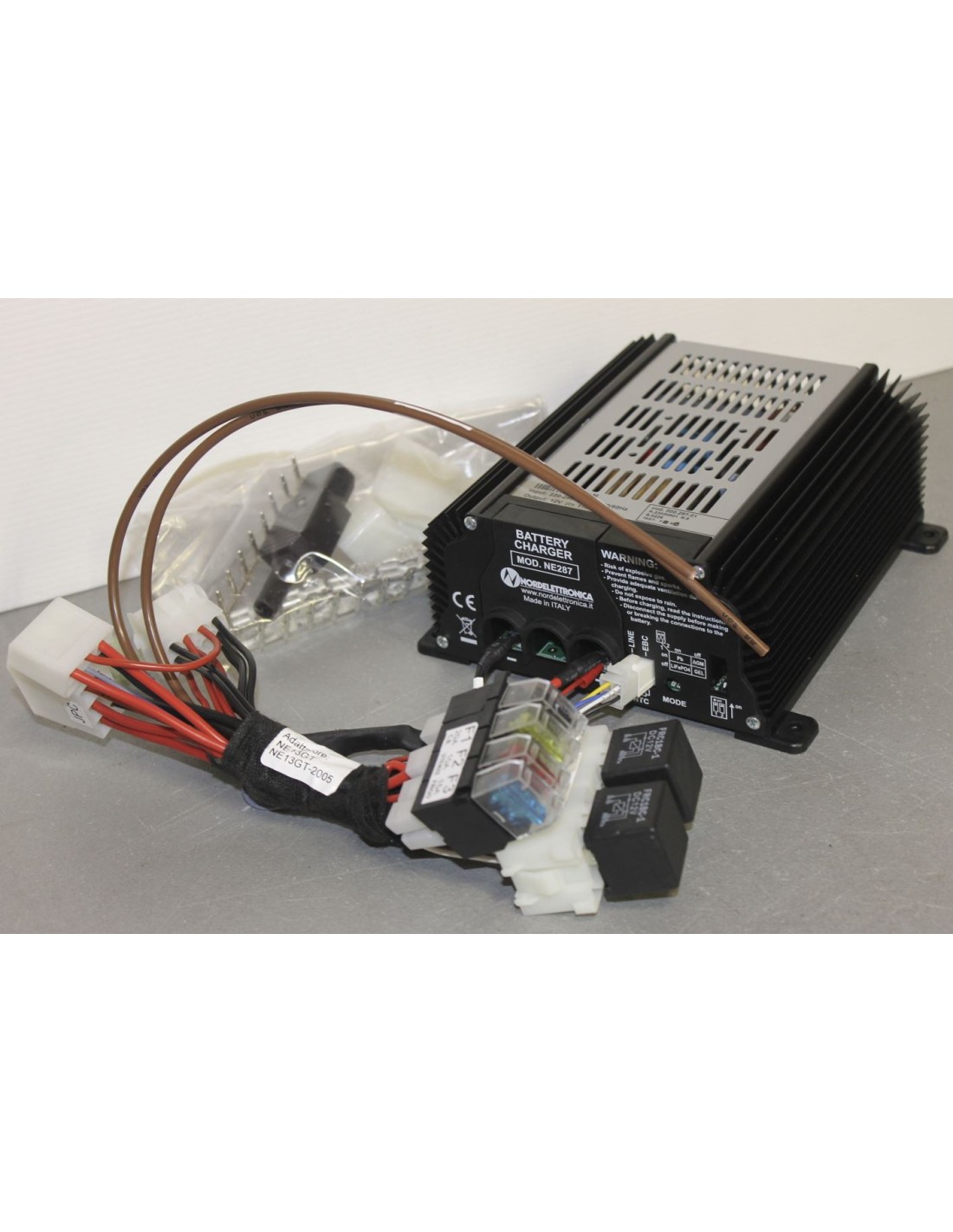

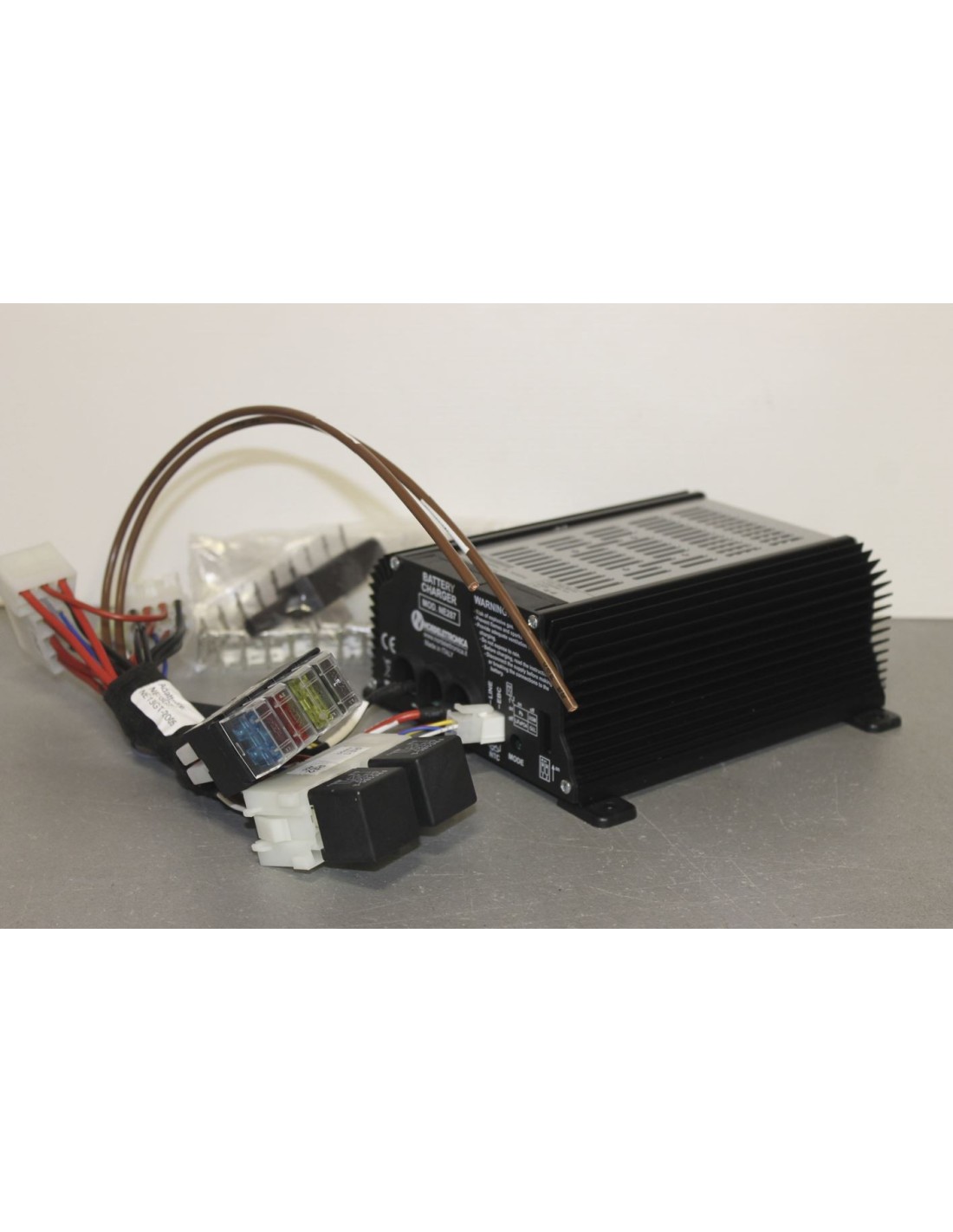

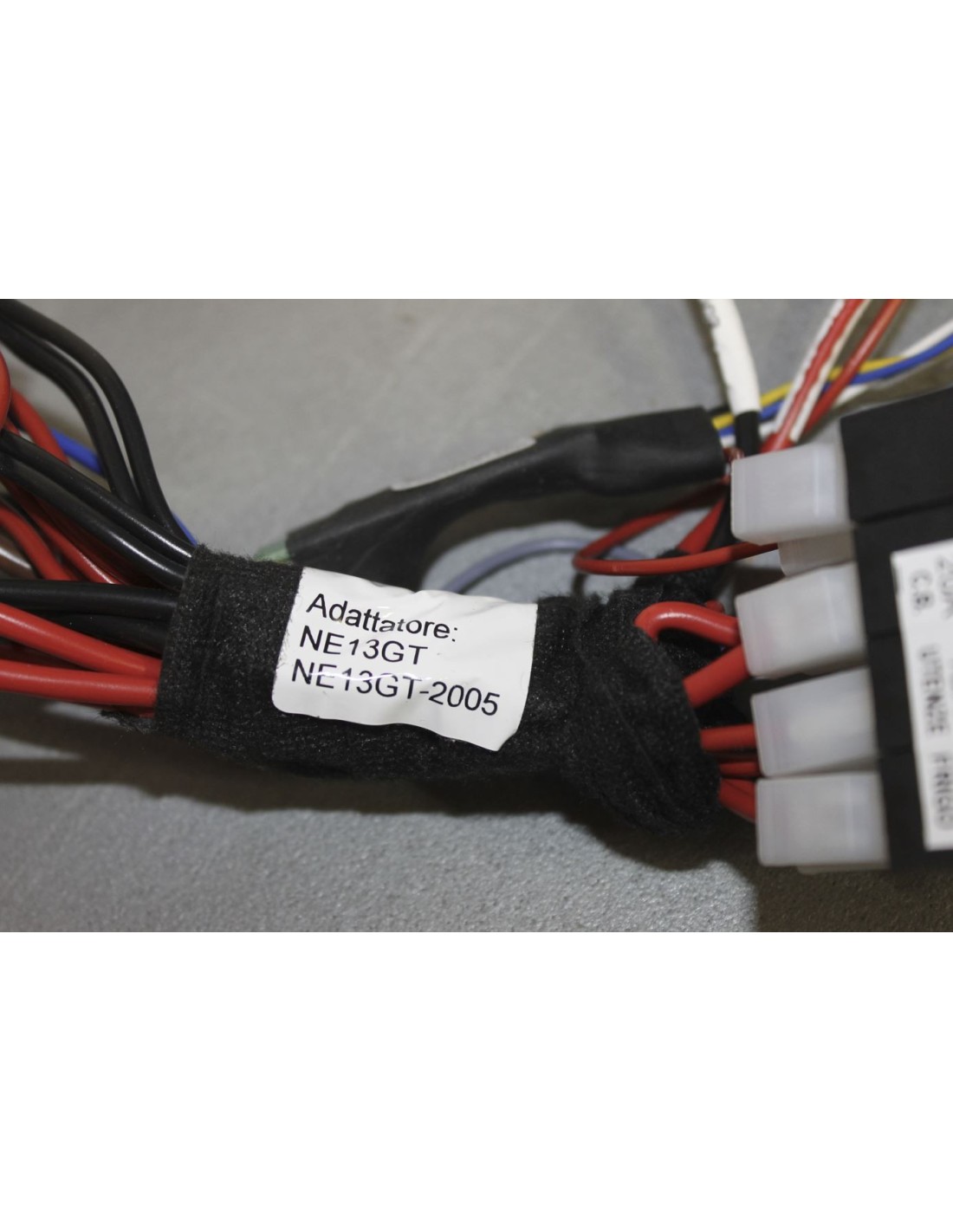

Bestehend aus 17A NE287 und einem Adapterkabel zum Altsystem.
Für Batterien mit einer Nennspannung von 12 V und einer Kapazität von mindestens 50 Ah.
Das Ladegerät verwendet eine Kombination aus Konstantstrom-Gleichstrom- und Konstantspannungs-TC-Laden. Dadurch können Sie die Ladezeit erheblich verkürzen und die Akkus nicht dauerhaft beschädigen.
Das Ladegerät beginnt mit dem Laden bei Gleichstrom, bis die Batterie einen Spannungswert von V erreicht. Danach schaltet es vom OC- auf den TC-Betrieb um. In dieser Phase liefert das Gerät eine konstante Spannung von VOC/VF, der Ladestrom wird allmählich gesenkt und die Batterie kann ohne Beschädigung dauerhaft am Batterieladegerät angeschlossen bleiben.
Abmessungen: 250x140x100H mm
Maximale Leistung 250 W
Maximaler Dauerausgangsstrom 17A
Siehe „Anhang“ in der Bedienungsanleitung.
KOPPLER-RELAIS-ANSCHLUSS
Das Koppelrelais befindet sich nicht mehr im Batterieladegerät, sondern an einer mitgelieferten externen Verkabelung. Schließen Sie es gemäß dem Diagramm im Handbuch an das System an.
KÜHLSCHRANKANSCHLUSS
Der Kühlschrankanschluss erfolgt nicht mehr am JPB-Block, sondern am JPE-Mammutstecker.
Trennen Sie das Pluskabel des Kühlschranks vom JPB-Pin.5-Flugstecker und verbinden Sie es mit dem JPE an der roten Kabelposition.
Trennen Sie das Minuskabel des Kühlschranks vom JPB-Pin.2-Fluganschluss und verbinden Sie es mit dem JPE an der weißen Kabelposition.
BATTERIE-LADE-LED
Diese neue Version des Batterieladegeräts NE13GT_2005_R1 beinhaltet NICHT den Anschluss des „Batterielade-LED“-Signals
zur Anzeige auf dem Bedienfeld.
Der Stecker. 4 des JPA-Blocks ist nicht verbunden.
AUF BESTELLUNG ANGEFERTIGT. LIEFERZEIT CA. 10 TAGE
