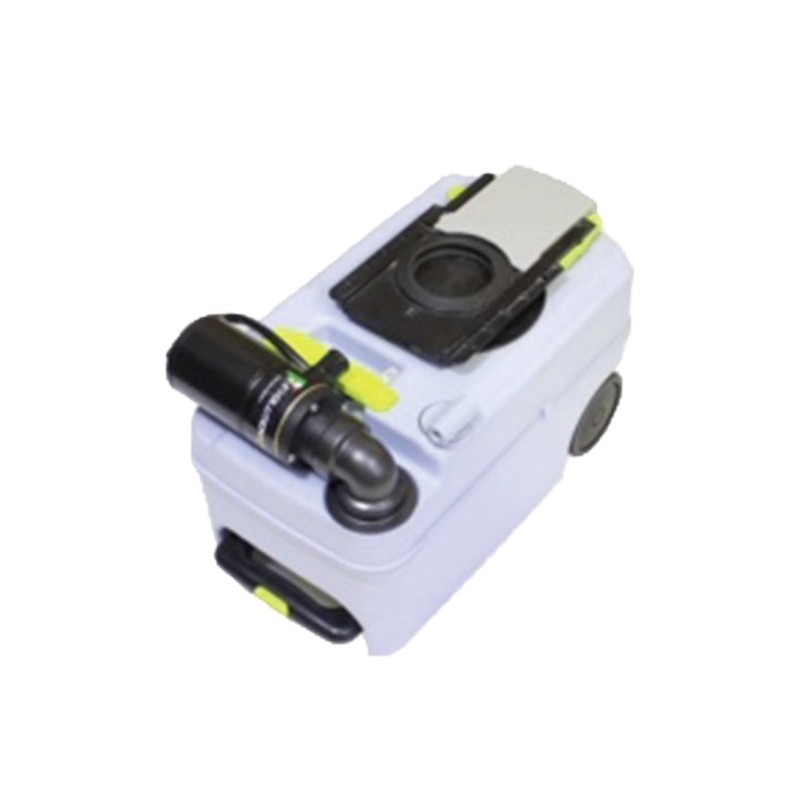

BROYEUR CLEAN EVOLUTION 12 V CC POUR RÉSERVOIR WC DOMETIC CT4000

BROYEUR CLEAN EVOLUTION 12 V CC pour cassette DOMETIC CT4000 (hors cassette WC)

Clean Evolution est né de la nécessité de disposer d'un dispositif capable de faciliter la vidange de la cassette de toilettes fournie dans les camping-cars et les caravanes, directement depuis l'intérieur du véhicule, plutôt que de devoir la vider manuellement.

Clean Evolution a été spécialement conçu pour être utilisé avec toutes les toilettes à cassette du marché, fabriquées par Thetford et Dometic. L'appareil a été créé à partir d'une pompe broyeuse qui peut être installée directement sur la citerne pour remplacer la sortie de vidange manuelle d'origine. Le réservoir des toilettes n'est pas modifié.

Le moteur est de taille très compacte avec des aimants puissants et des technologies de construction qui permettent une puissance élevée avec une faible absorption. L'ensemble de l'appareil est réalisé avec des composants entièrement Made in Italy. Le kit a été conçu pour créer différents types d'installations, y compris le bricolage.

Le kit se compose de :

• corps du broyeur 12VDC
• Tuyau d'échappement flexible de 3 m, diamètre 2,5 cm
• Collier de serrage galvanisé à double fil de 30 mm
• rouleau en téflon blanc
• bouton éponge adhésif
• Courbe PVC 2 pièces 30 mm
• Kit de câbles de raccordement électrique complet avec relais 30A et radiocommande marche/arrêt
• livret d'instructions

CARACTÉRISTIQUES TECHNIQUES

• auto-amorçant, a 3 m de hauteur totale, 1,2 mètre de hauteur de levage
• débit de 40L/minute

ASSEMBLAGE DES COMPOSANTS (POMPE-COUPE)

Retirez la buse de vidange installée sur votre réservoir, tournez-la d'environ 210 degrés jusqu'à trouver le point d'extraction ; Une fois la buse d'origine retirée, insérez et positionnez le système d'aspiration et la pompe de broyage. Faites pivoter la pompe seule pour adapter l'orientation de son refoulement à vos besoins d'espace.

Placez le bouton éponge adhésif sous le moteur et fixez-le dans le boîtier, pour vous assurer qu'il n'y a pas de vibration. Si l'espace entre le réservoir et la porte est limité, nous recommandons de positionner le tuyau d'évacuation de 25 mm fourni aussi près que possible du mur, en tournant la sortie (entrée) de la pompe vers l'intérieur.

Retirez la poignée située sur le boîtier en dévissant les deux vis situées sous le couvercle. Le tuyau d'aspiration à l'intérieur de la cassette est fabriqué spécifiquement pour chaque modèle Thetford C3/C200/C250/C400/500 et Dometic avec différentes inclinaisons et longueurs.

ACTION DU MACÉRATEUR ET TEMPS DE DÉSAGRÉGATION

Utilisez du papier camping-car spécifique, ou bien du papier domestique de haute qualité.

Il est conseillé, bien que non indispensable, d'utiliser un agent désintégrant pour accélérer la macération des déchets présents dans la boîte et éviter les mauvaises odeurs. Les heures de décharge sont dictées par un temps qui n'est pas immédiat depuis la dernière défécation.

SYSTÈME HYDRAULIQUE

La pompe macératrice est composée de deux parties, le broyeur et la pompe à turbine de type nautique. Le broyeur est placé devant la pompe. Il a été conçu pour les déchets organiques uniquement, veuillez donc vous abstenir de jeter dans la poubelle des objets tels que : tampons vaginaux, protège-slips, cotons-tiges, papier couché ou non désintégrable, etc.

Il est donc recommandé de former votre équipage en conséquence. Si de petits objets en plastique sont jetés dans les toilettes, la pompe peut se bloquer.

Si la pompe se bloque pour les raisons décrites ci-dessus, procédez comme suit. Prenons un sac en nylon (cela peut être utile si le tube plongeur est très sale) et retirons toute la buse de la boîte, mettons le tube plongeur uniquement dans un sac, procédons en le dévissant et en séparant la pompe du coude, une fois que vous avez la pompe seule dans votre main, vérifiez s'il y a un orifice d'entrée

il y a un objet qui bloque la turbine de déchiquetage, l'objet peut être retiré avec une simple pince à épiler, si au contraire le problème est plus profond, dans la chambre de la turbine, il faudra dévisser les quatre vis du bouchon. Soyez prudent lors de cette opération, car la pièce interne en laiton, une fois retirée pour le nettoyage, doit être remise exactement comme elle était positionnée à l'origine.

Si cette règle n'est pas respectée, la pompe broyeuse ne pourra plus aspirer comme avant.
