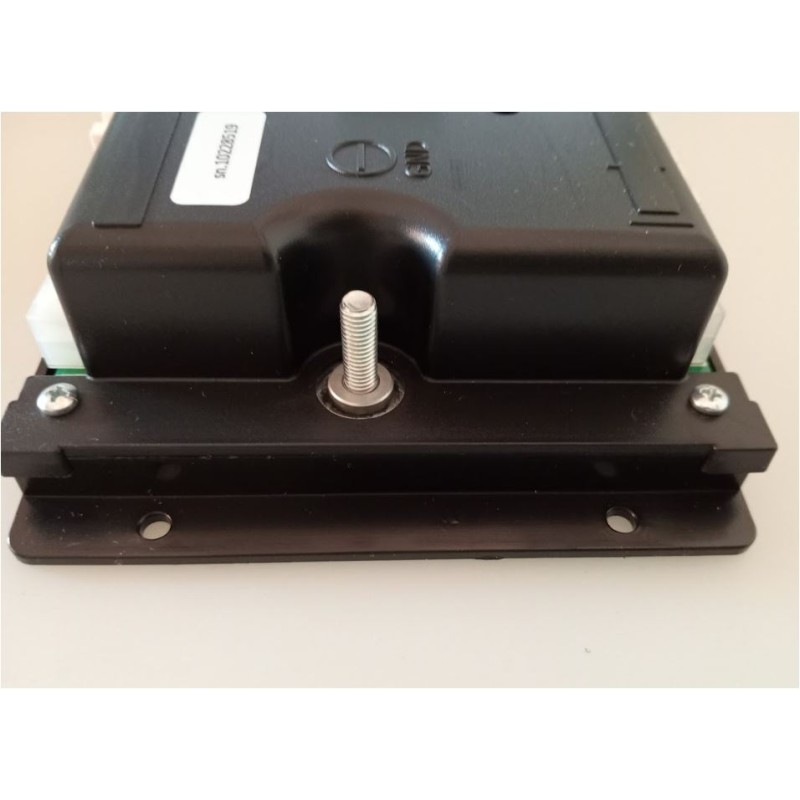

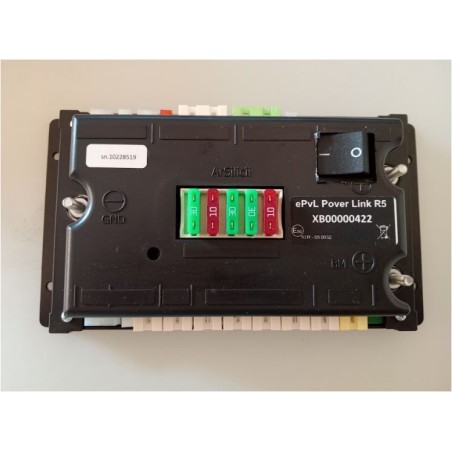

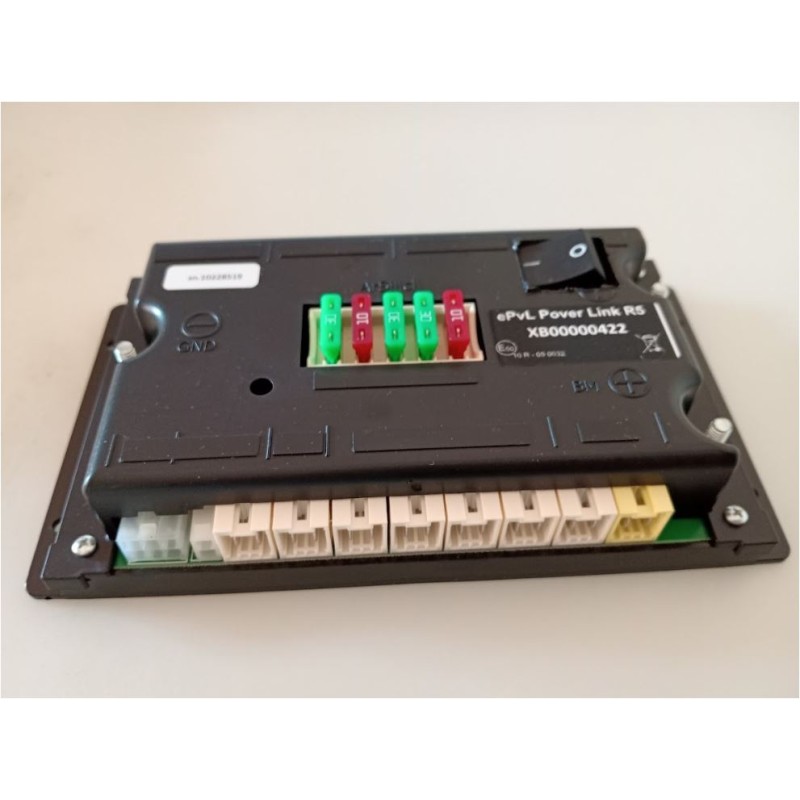

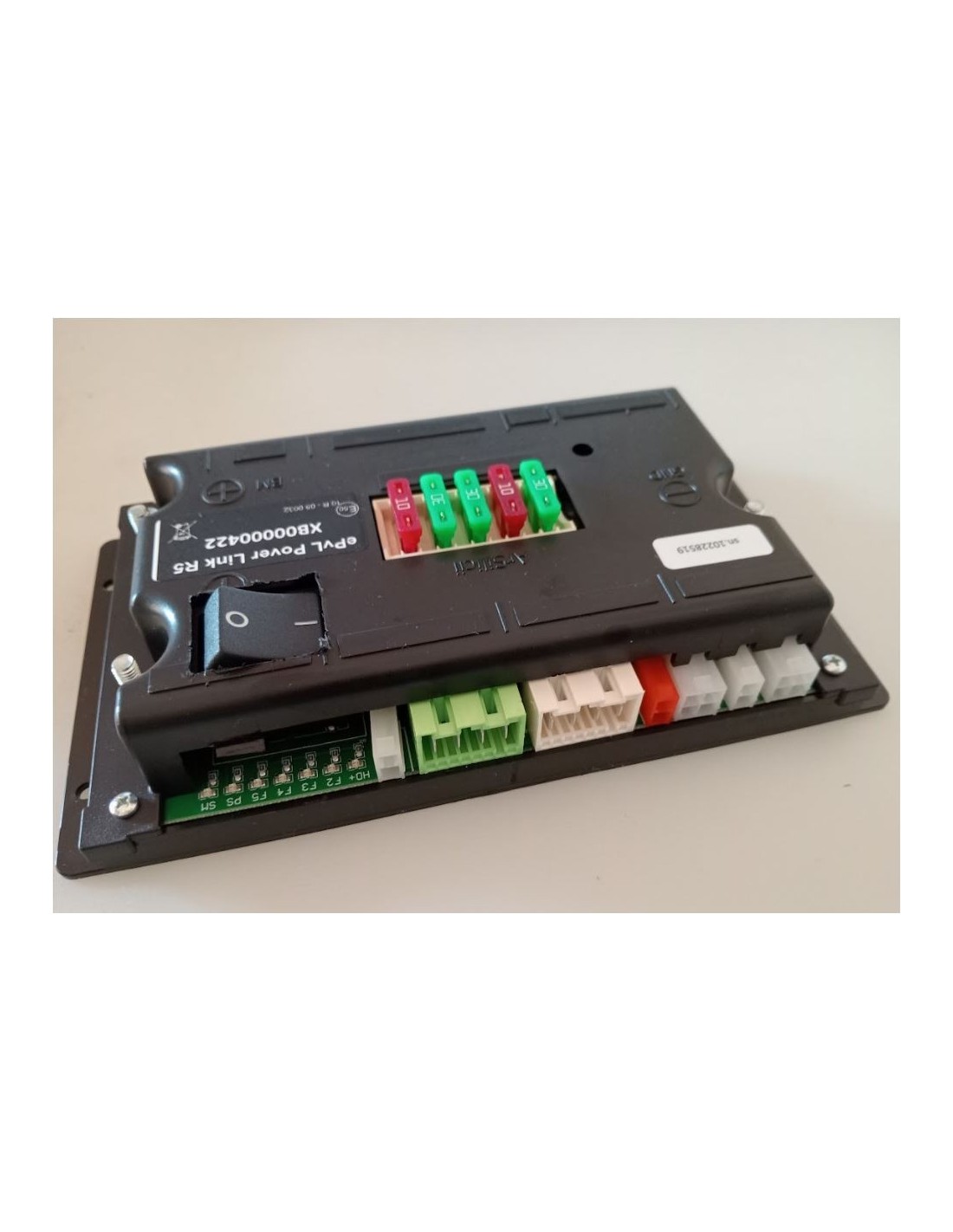

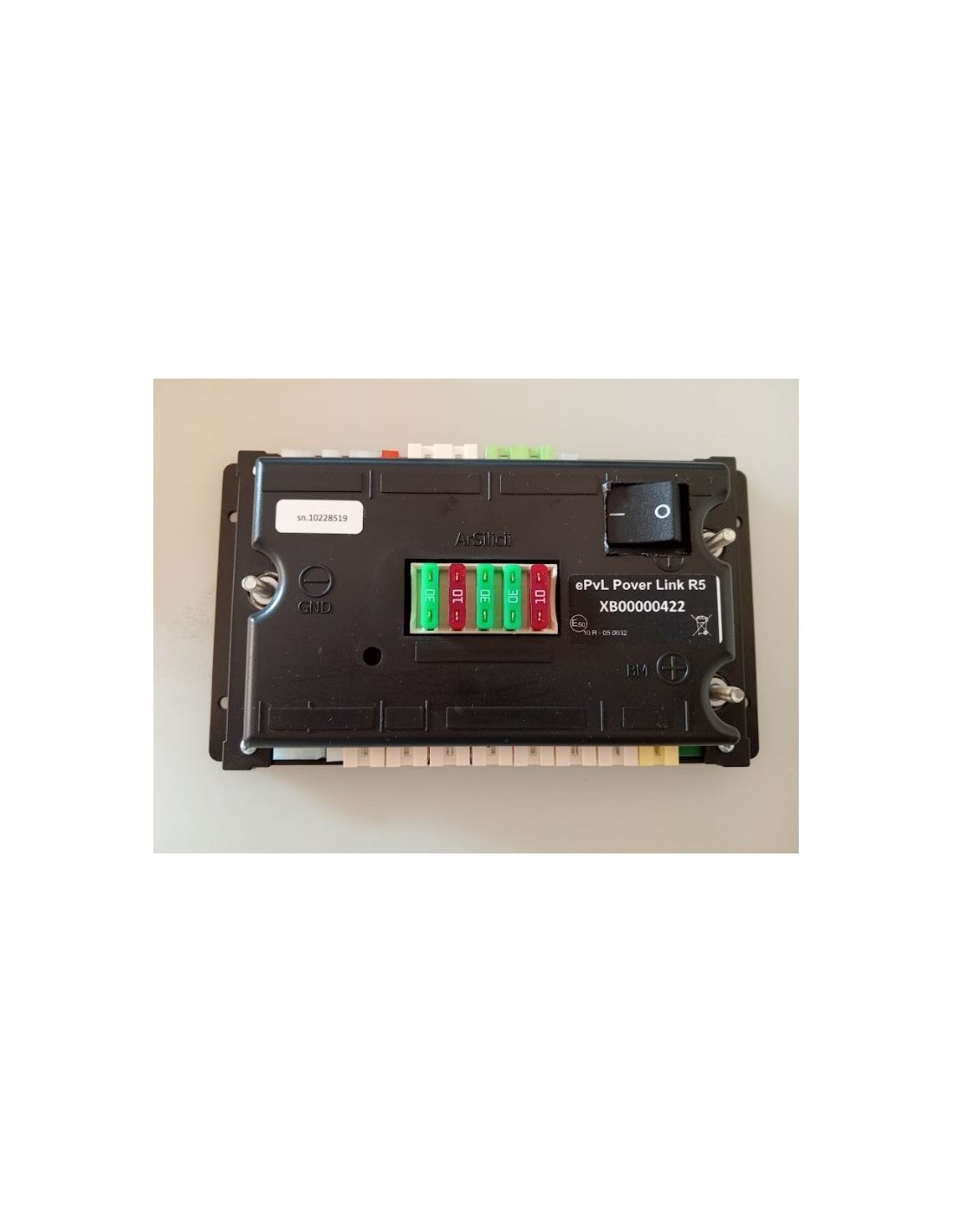

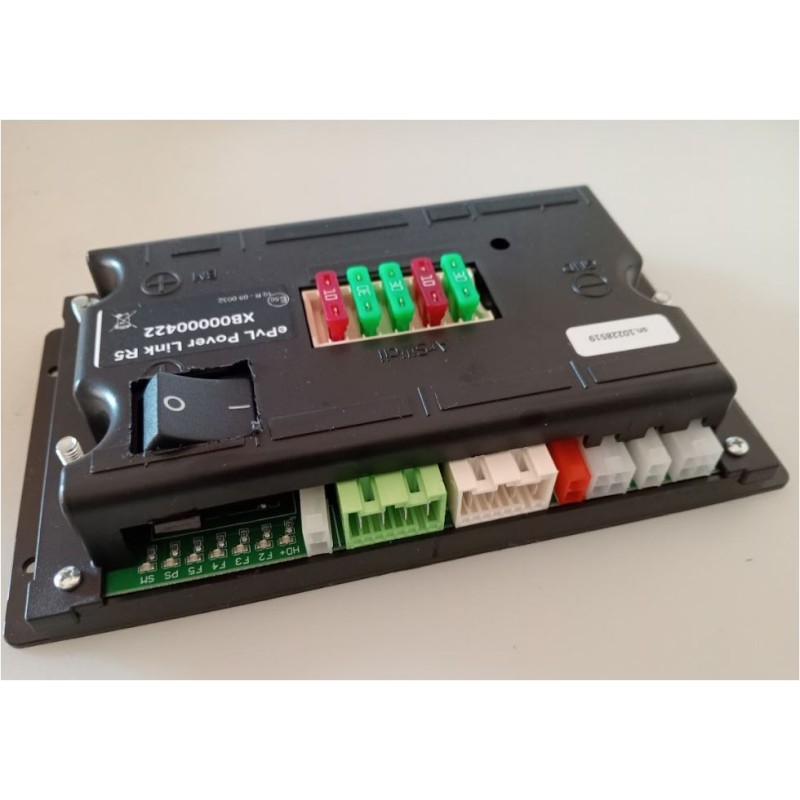

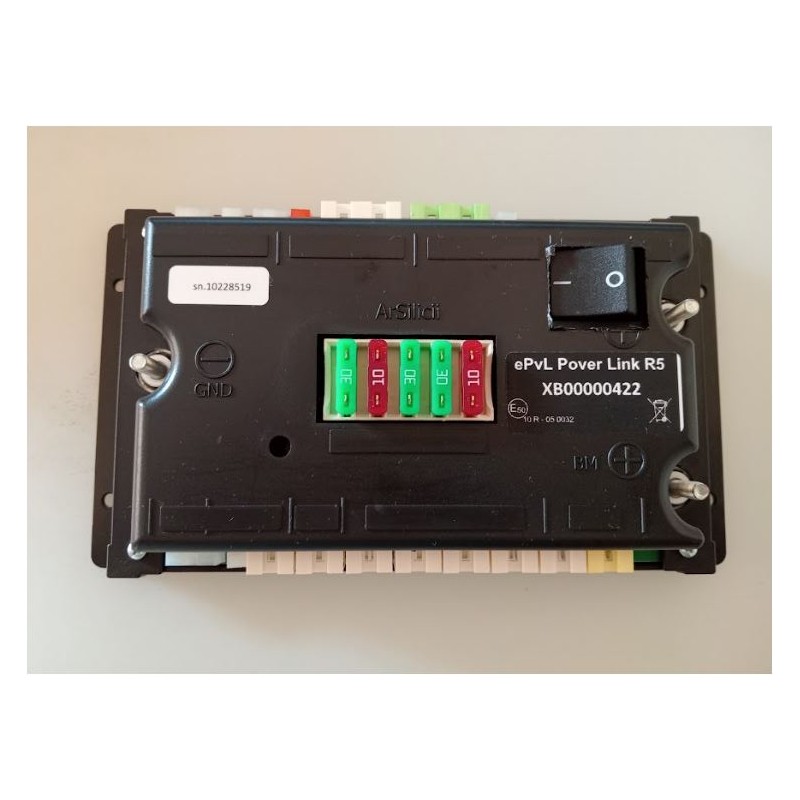

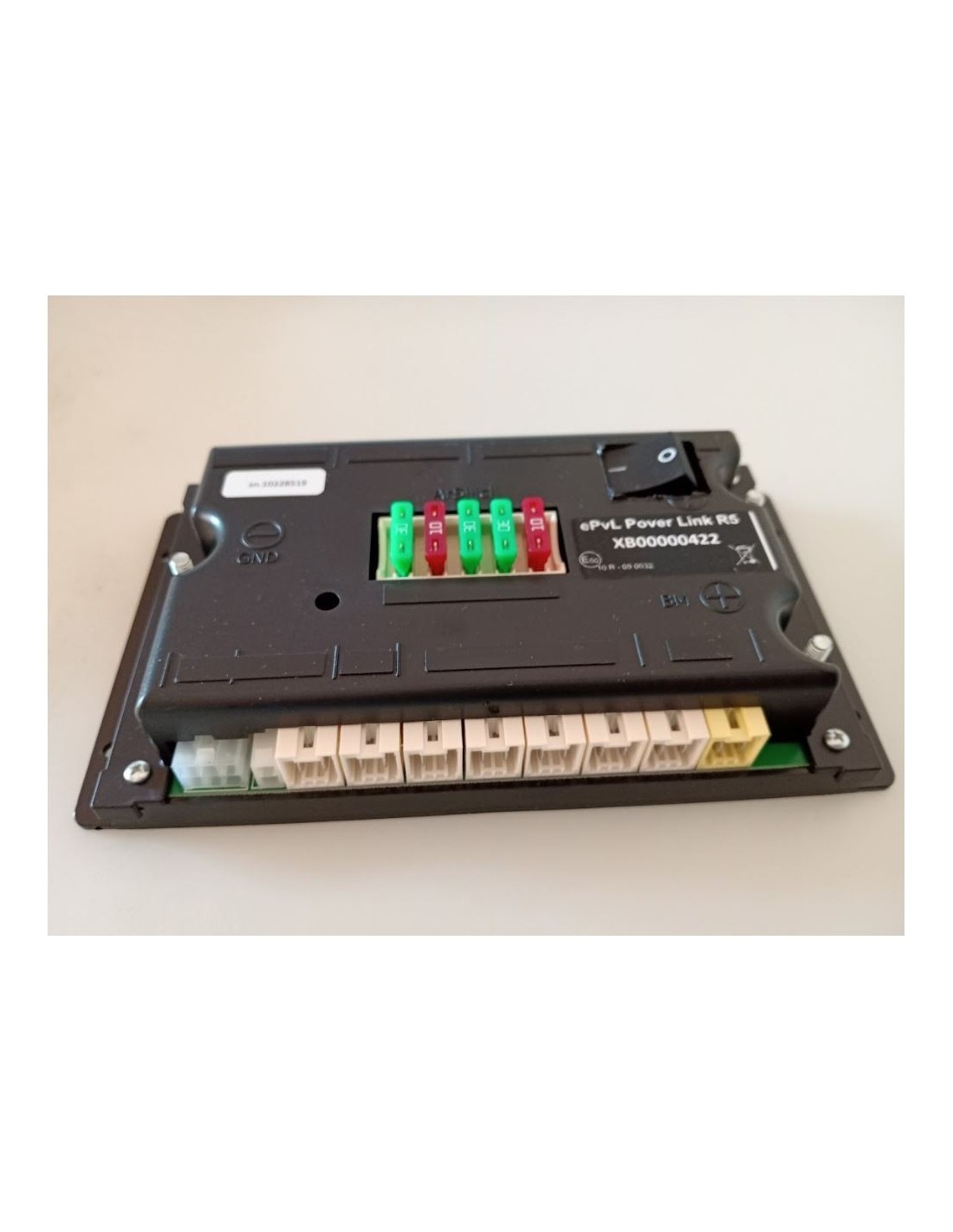

ARSILICII - 2013-2014 Nœud de liaison pover R5 ePvL AVEC SWITCH POUR CONNEXIONS RAST 5 - XB00000422 - RIMOR

ARSILICII - NODE ePvL POVER LINK 2013/2014 - R5 POUR CONNEXIONS RAST 5 - XB00000422 - RIMOR - AVEC COMMUTATEUR

PRÉPARÉ SUR COMMANDE EN 20 JOURS

Monté sur RIMOR KOALA et d’autres systèmes S-TTK les plus récents (voir manuel joint)

Distributeur d’alimentation SUPERLINK

C’est l’appareil où convergent les principales sources d’énergie et sont distribuées aux différents utilisateurs ainsi qu’à la batterie de service. Il y a aussi une rangée de fusibles de protection sur la carte.

Le Superlink est capable de contrôler les niveaux de la pompe et du réservoir, répondant aux commandes qu’il reçoit de la boîte de contrôle à laquelle il est connecté via le câble du bus. Sur la partie supérieure, une LED d’état fournit des informations sur la connexion avec le panneau de contrôle. Le clignotement vert de la LED, situé sur la partie supérieure, indique que la connexion est correcte, tandis qu’en cas de problème, la LED clignote en rouge.

Les connexions de cette unité sont mises en évidence dans le dessin général de l’usine au début de ce document.

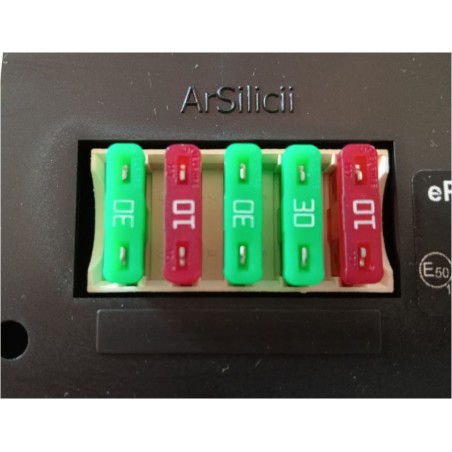

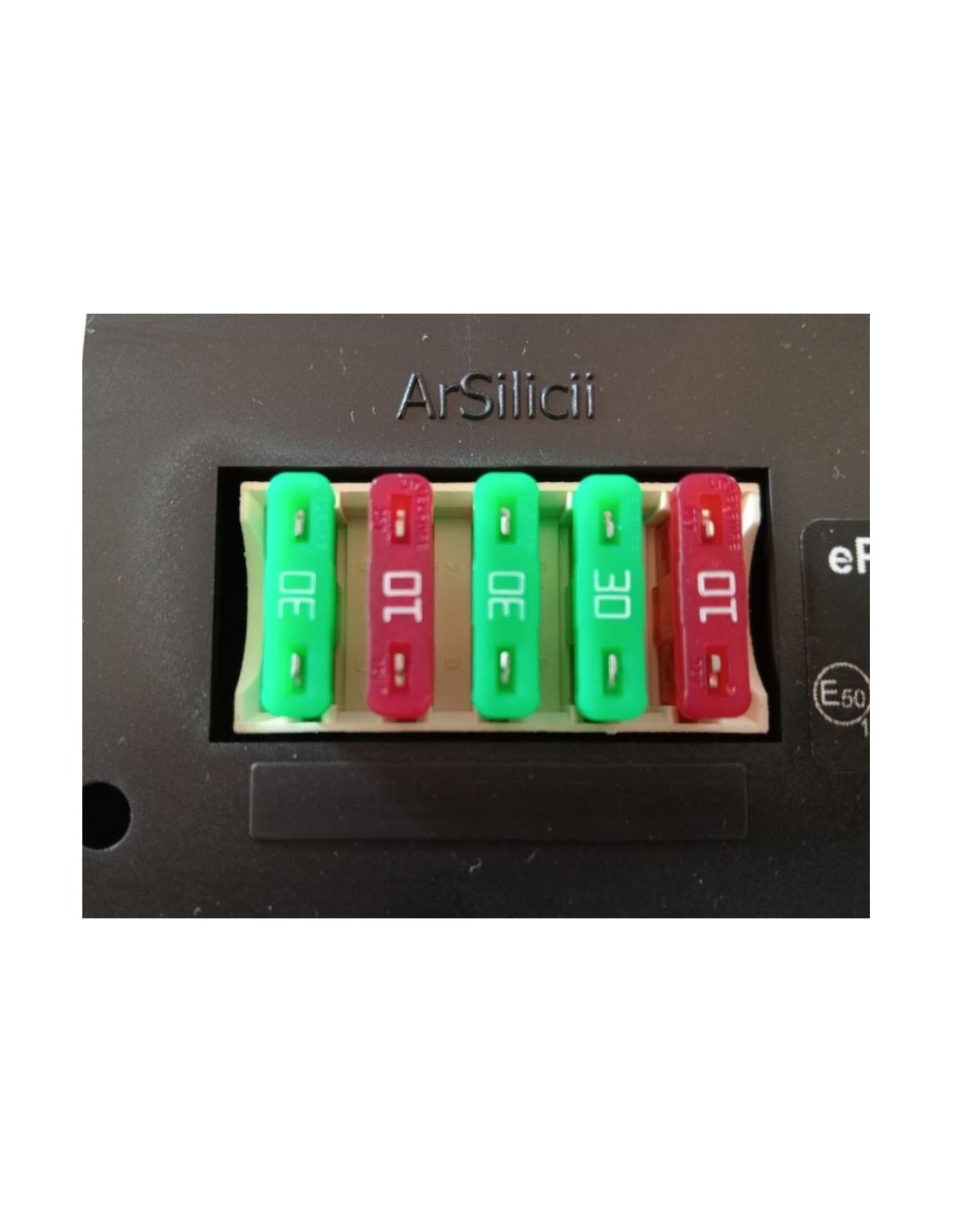

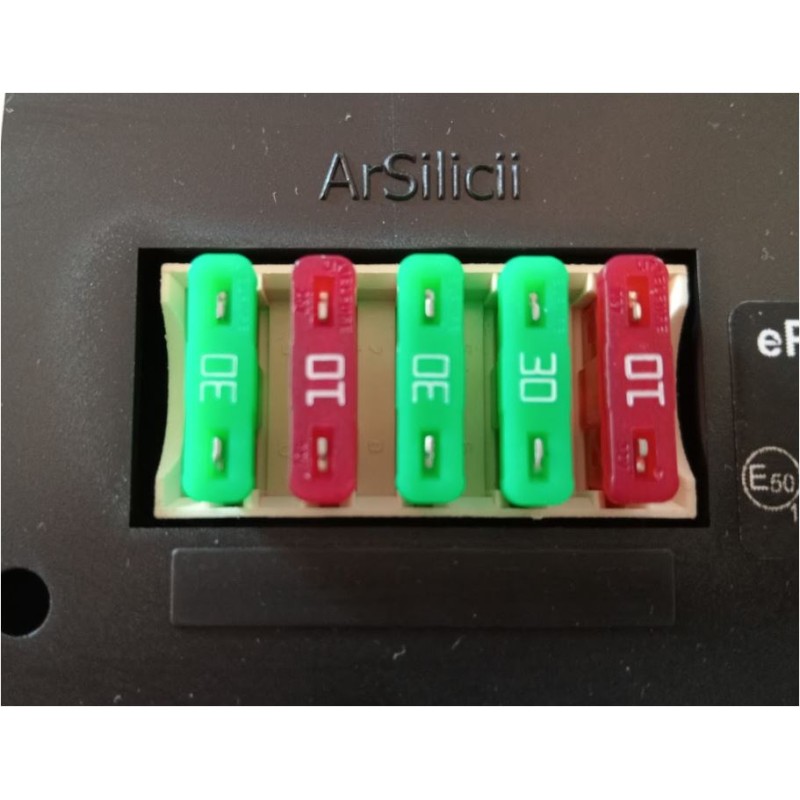

Voici un tableau des fusibles de protection.

• Protection de ligne Entrée CHARGEUR DE BATTERIE F1 30A
• Protection de la ligne Sortie POMPE F2 10A
• Protection de ligne Distribution sortie PANNEAU DE CONTRÔLE F3 30A
• Protection des prises FRIGO.  F4 30A
• F5 10A désinstallé
