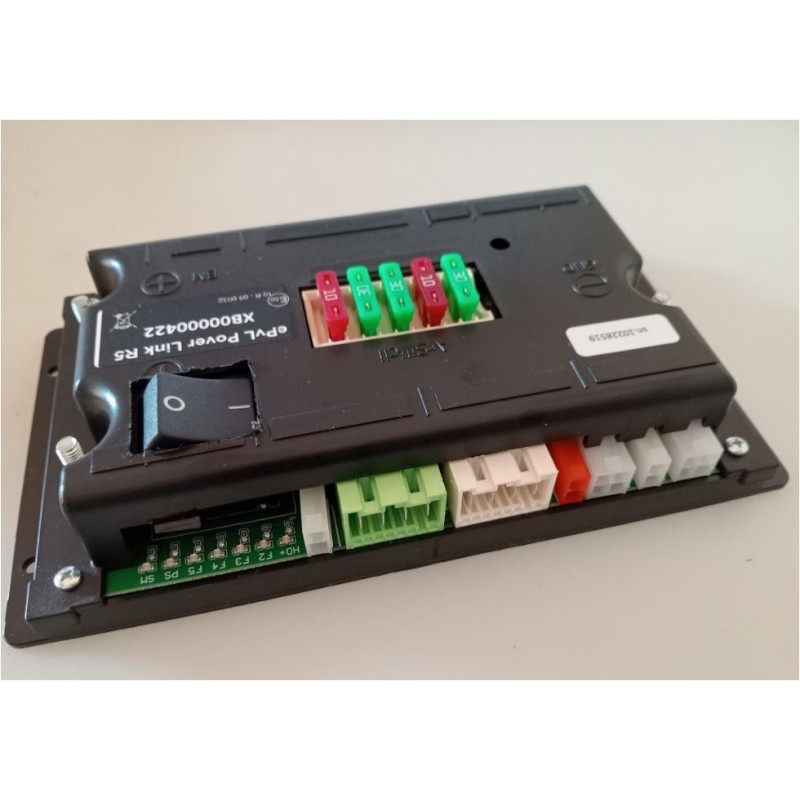

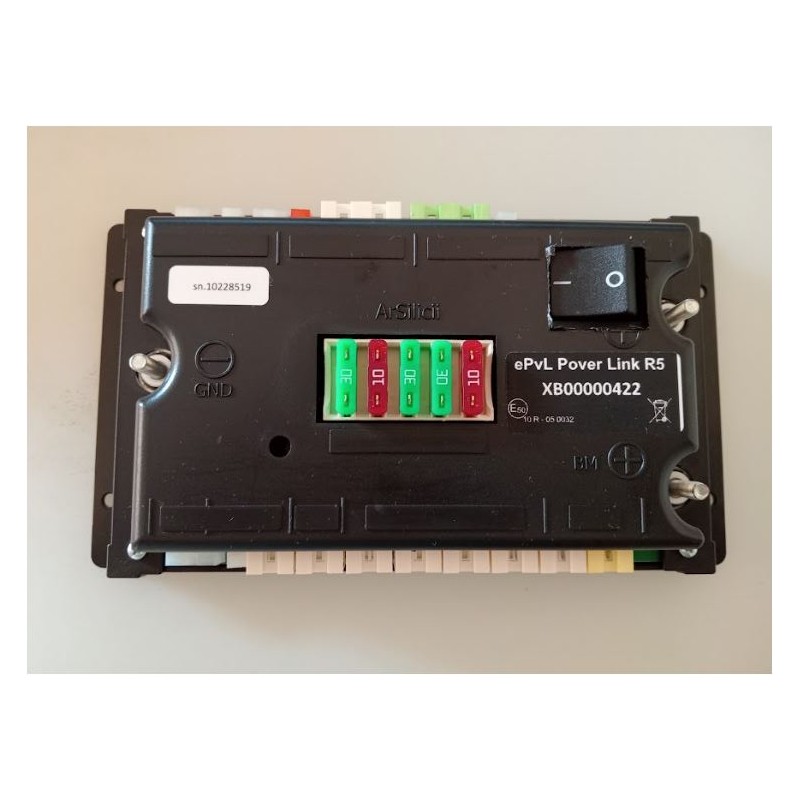

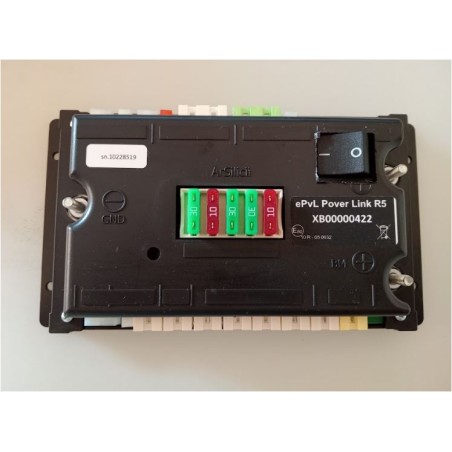

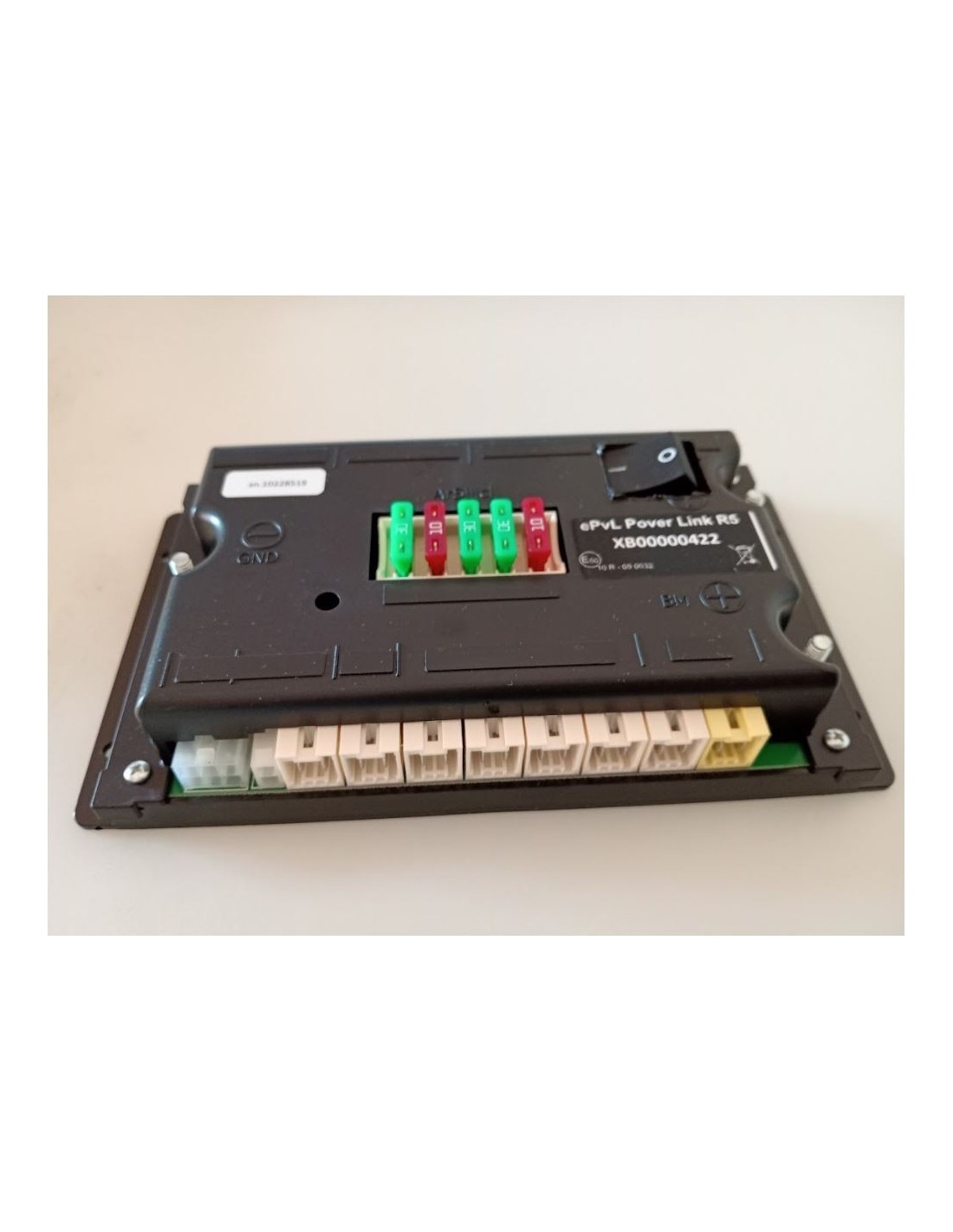

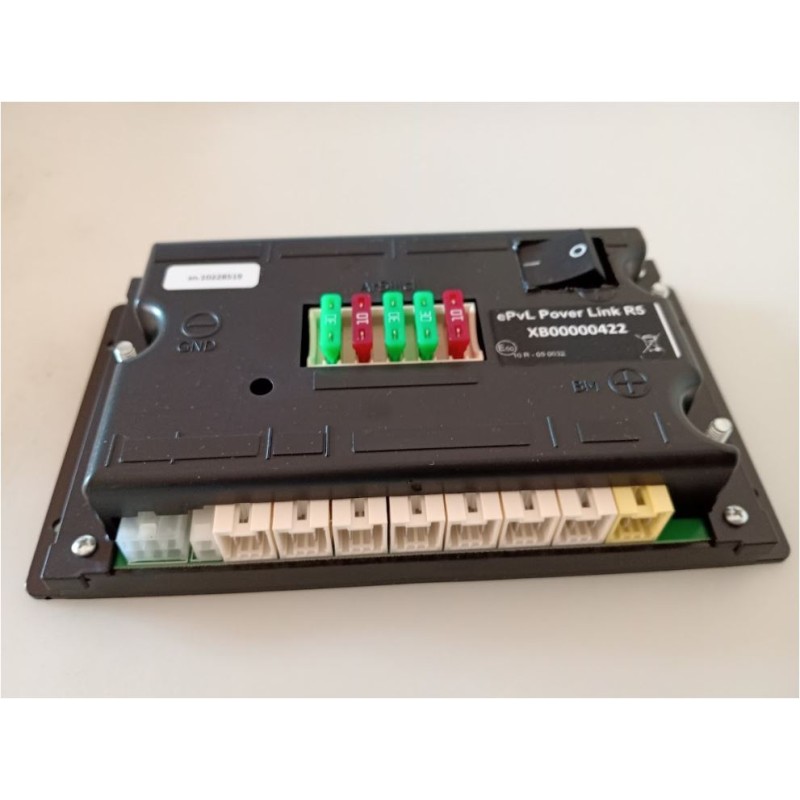

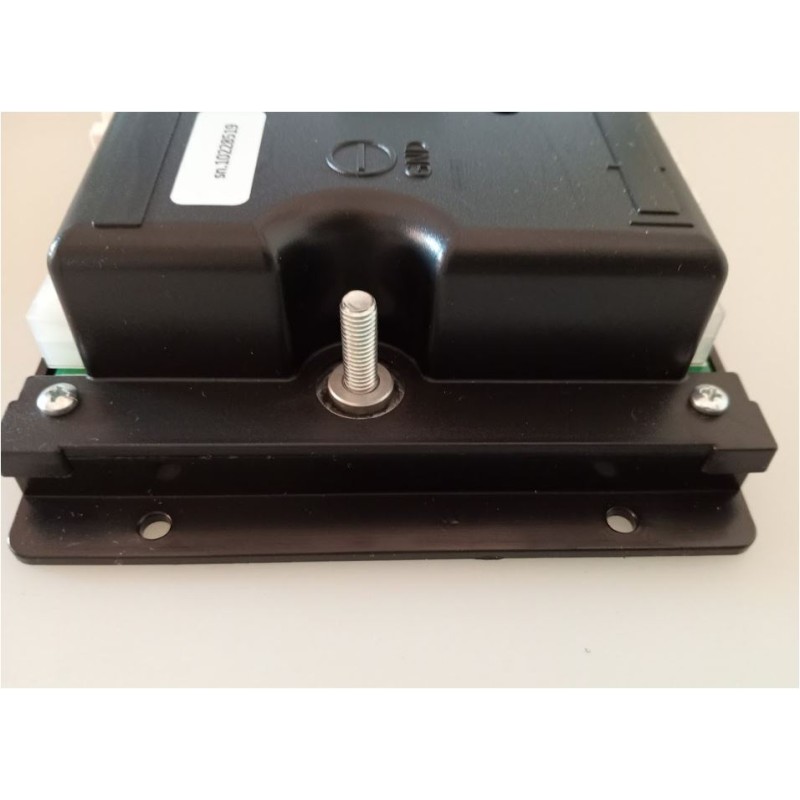

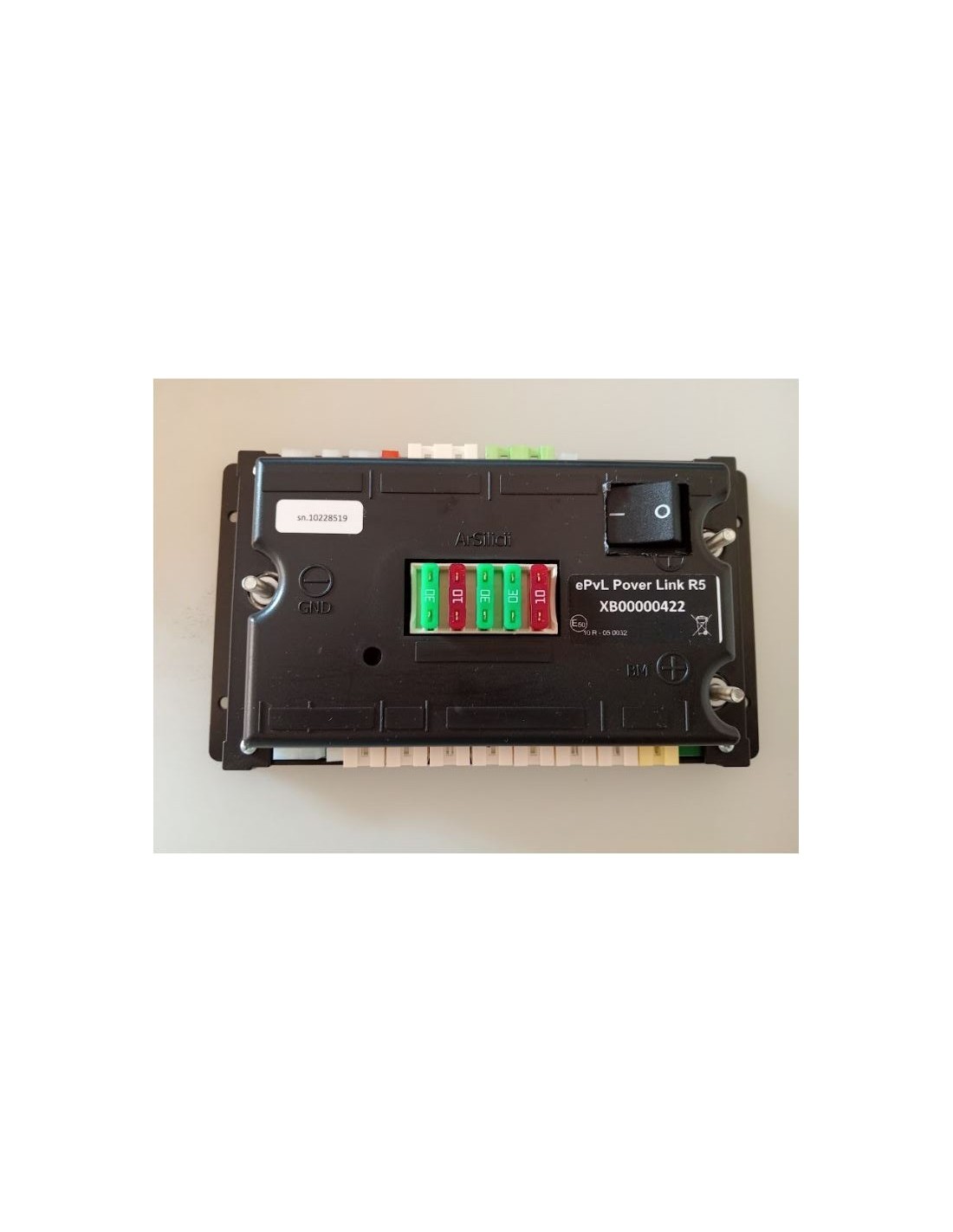

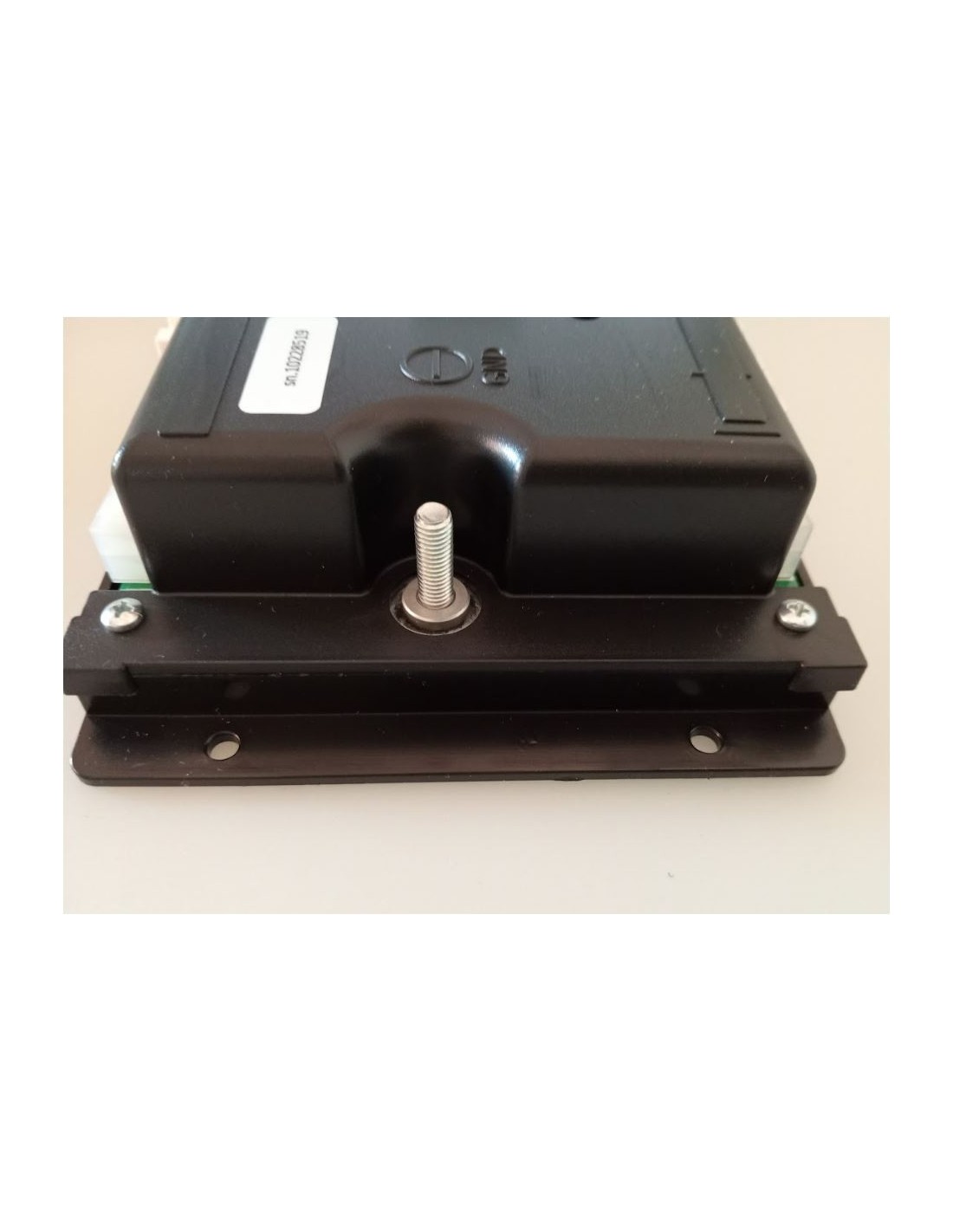

ARSILICII - 2013-2014 Nodo de enlace pover R5 ePvL CON SWITCH PARA CONEXIONES RAST 5 - XB00000422- RIMOR

ARSILICII - NODE ePvL POVER LINK 2013/2014 - R5 PARA CONEXIONES RAST 5 - XB00000422- RIMOR - CON SWITCH

HECHO POR ENCARGO EN 20 DÍAS

Montado en RIMOR KOALA y otros y más recientes sistemas S-TTK (véase el manual adjunto)

Distribuidor de potencia SUPERLINK

Es el dispositivo donde convergen las principales fuentes de energía y se distribuyen entre los distintos usuarios y la batería de servicio. También hay un banco de fusibles protectores en la placa.

El Superlink es capaz de controlar los niveles de la bomba y del tanque, respondiendo a los comandos que recibe de la caja de control a la que está conectado mediante el cable del bus. En la parte superior hay un LED de estado que proporciona información sobre la conexión con el panel de control. El parpadeo verde del LED, situado en la parte superior, indica que la conexión está bien, mientras que en caso de problemas, el LED parpadea en rojo.

Las conexiones de esta unidad se destacan en el dibujo general de la planta al comienzo de este documento.

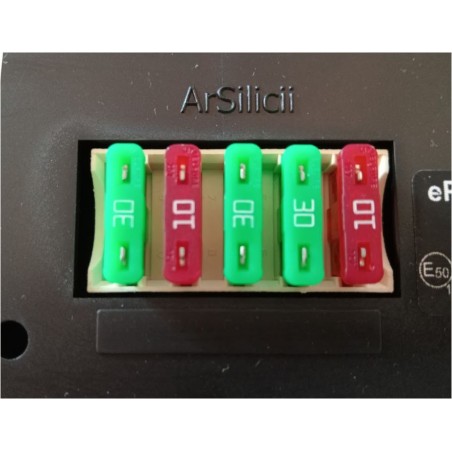

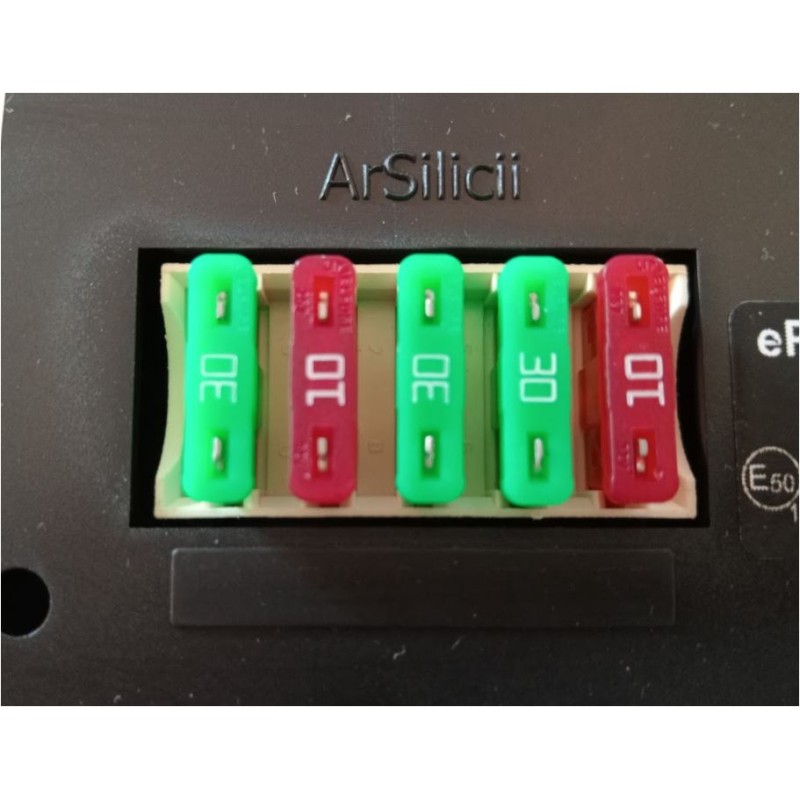

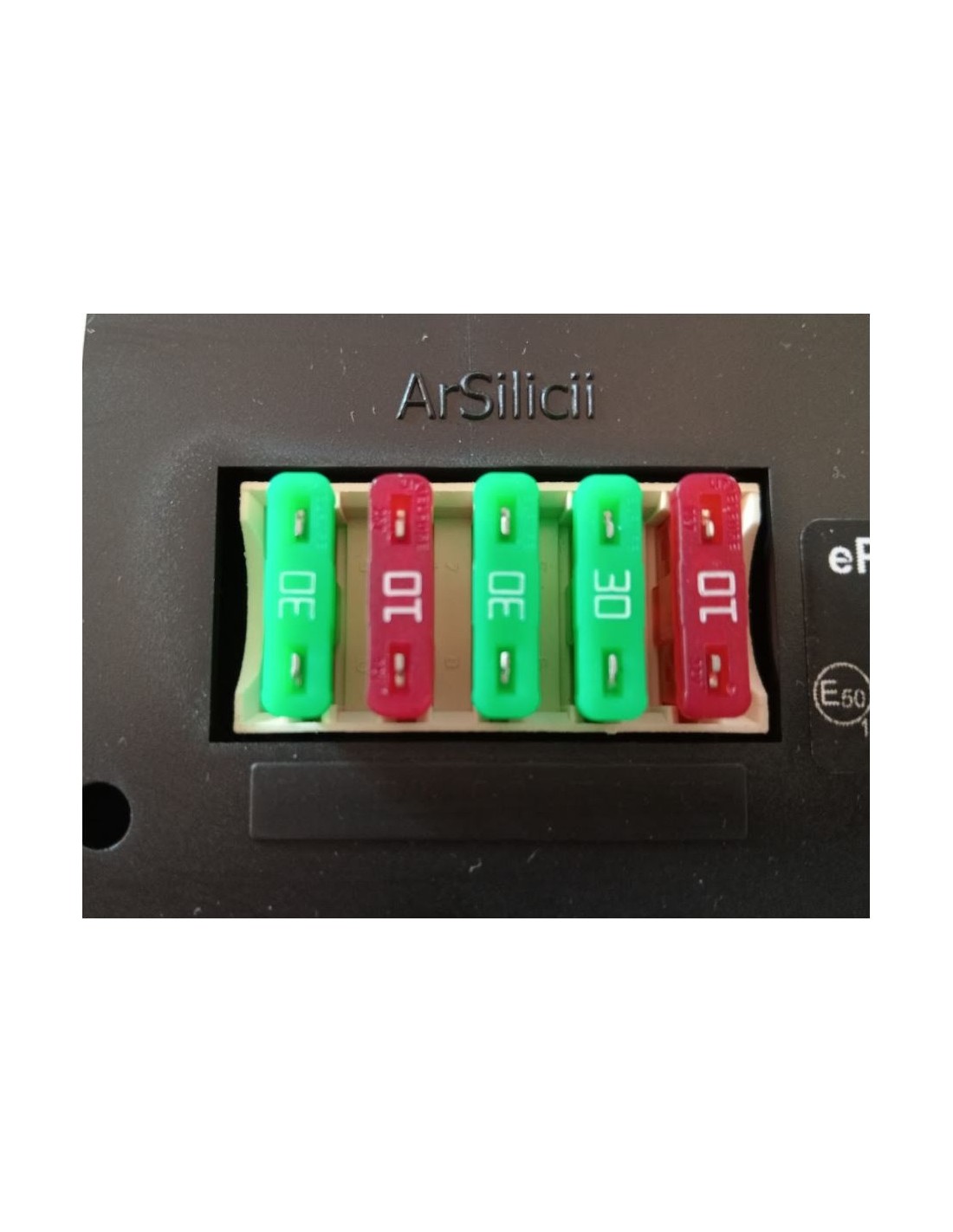

A continuación se presenta una tabla de mechas de protección.

• Protección de línea Entrada CARGADOR DE BATERÍA F1 30A
• Protección de línea Salida BOMBA F2 10A
• Protección de línea Distribución salida PANEL DE CONTROL F3 30A
• Protección de líneas de enchufes de FRIGO.  F4 30A
• Desinstalado F5 10A
