ARSILICII XA00054402 - XA00002521 STEUEREINHEIT CP5-TTK EUROPÄISCHER RIMOR 2007-2008

ARSILICII XA00054402 STEUEREINHEIT CP5-TTK EUROPÄISCHER RIMOR 2007-2008

Komponente des Distributed Intelligence Systems für Wohnmobile der Baujahre 2007–2008

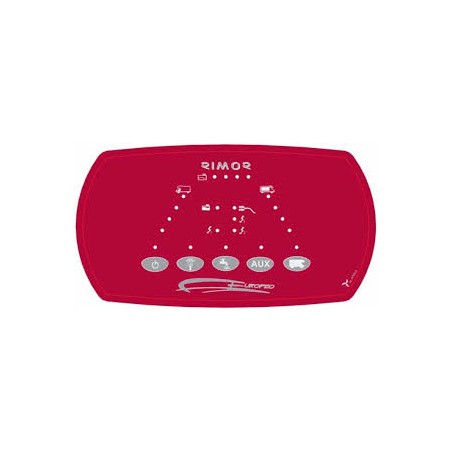

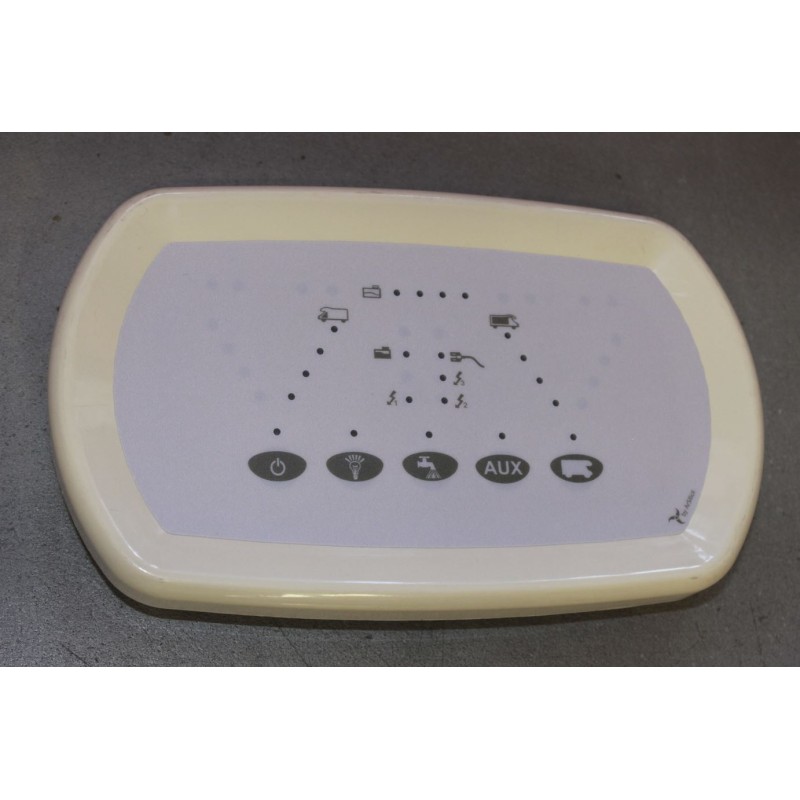

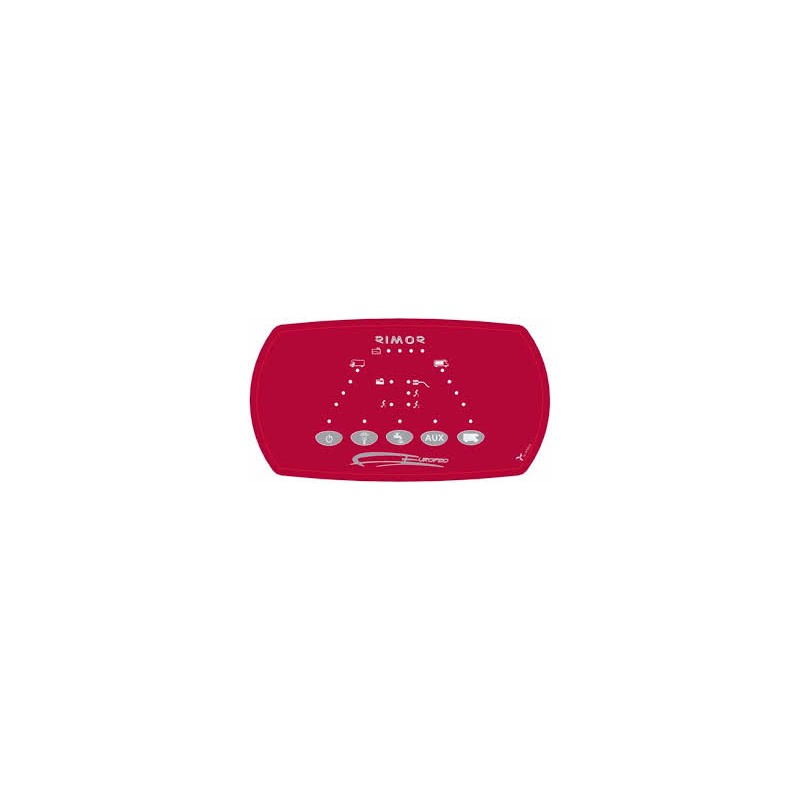

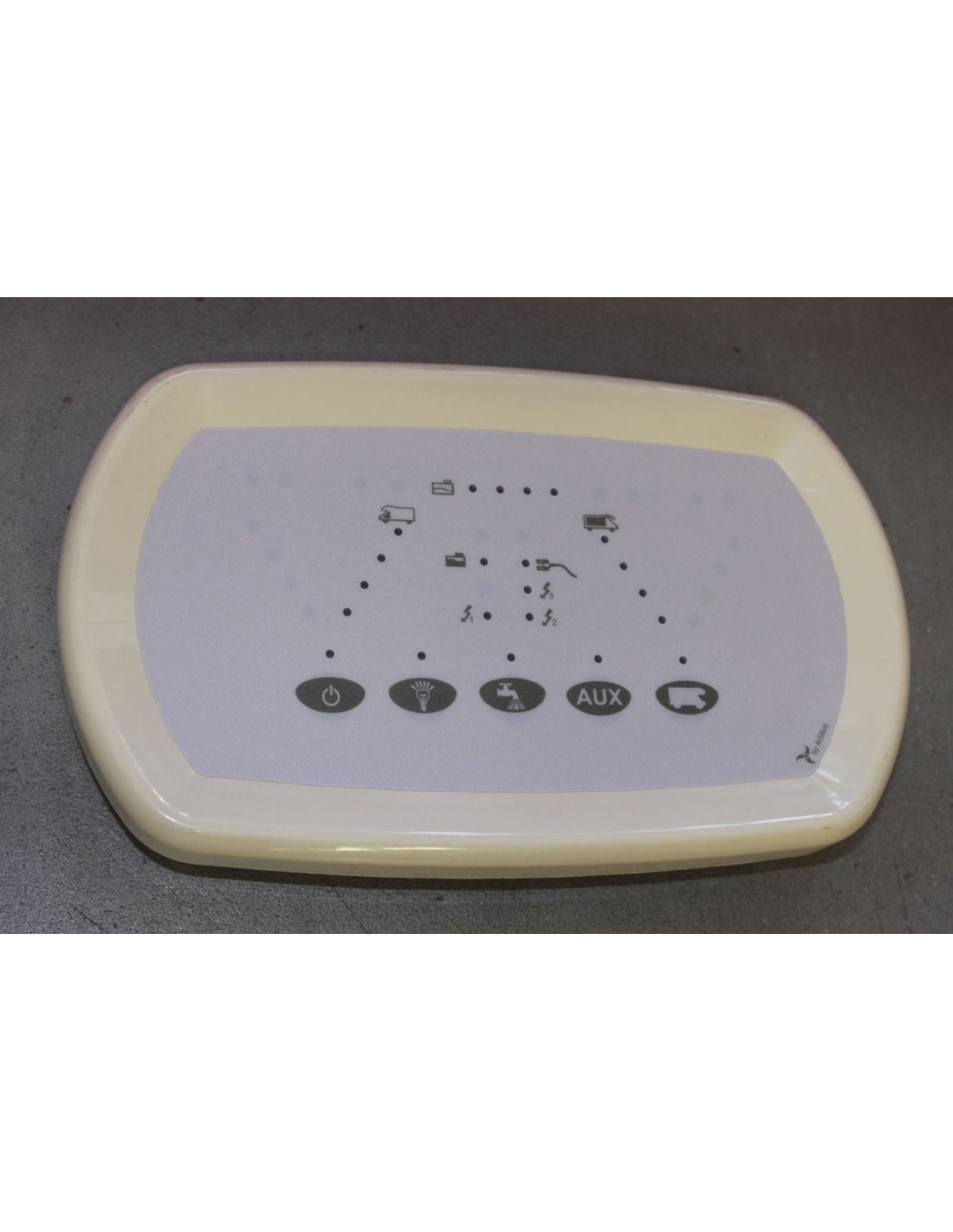

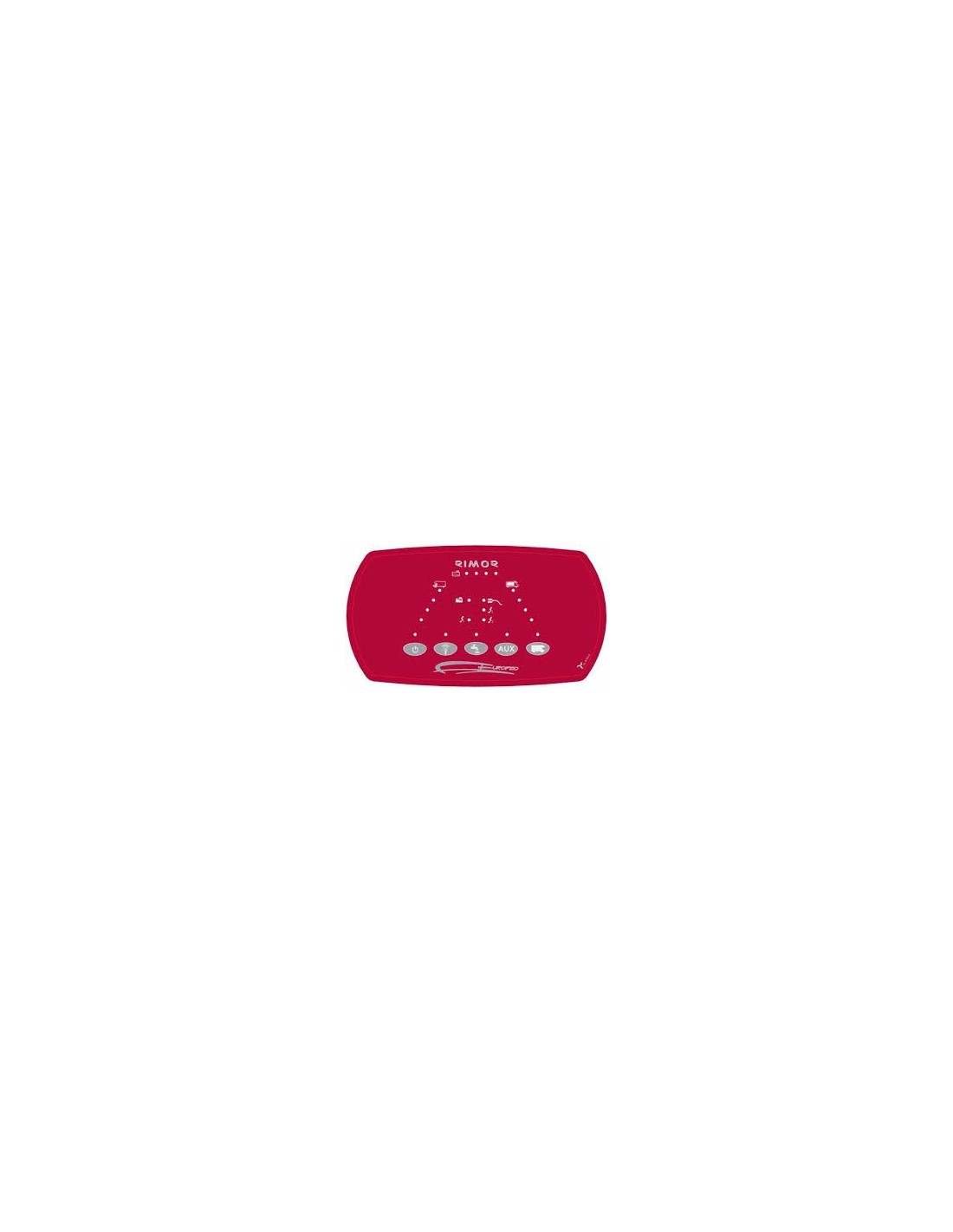

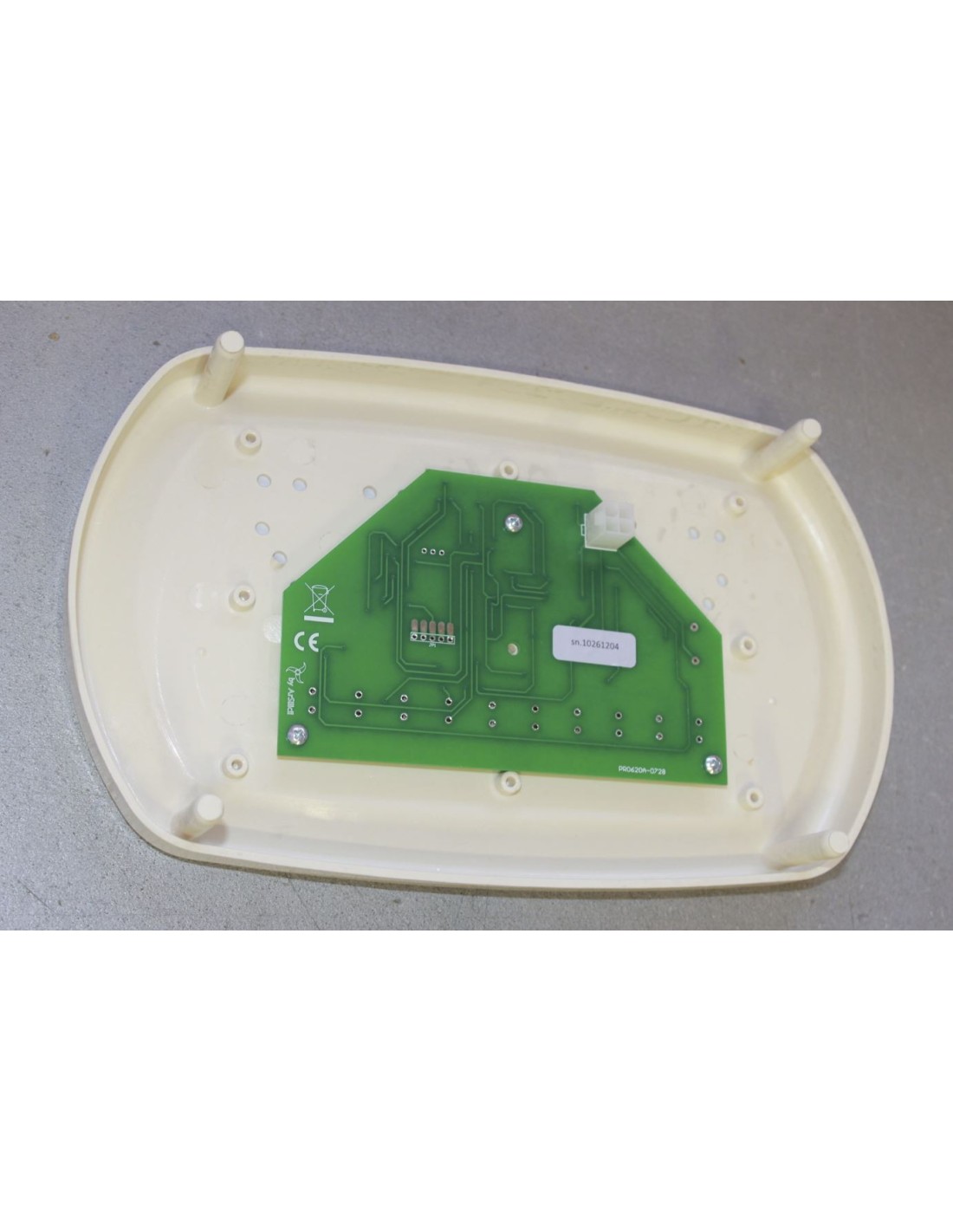

ACHTUNG: Die originalen roten RIMOR-Siebdrucke XA00054402 sind nicht mehr erhältlich, nur noch die weißen XA000052521, wie im beigefügten Bild gezeigt. Die Funktionen sind die gleichen. Perfekt austauschbar.

Das in diesem Handbuch beschriebene verteilte Intelligenzsystem ist ein modernes und völlig innovatives elektrisches System. Das Hauptmerkmal, das dieses System von herkömmlichen Systemen unterscheidet, ist die Möglichkeit, Daten über ein spezielles Kabel, einen sogenannten „Bus“, zu übertragen.

Dabei handelt es sich um Daten zu den Funktionsparametern des Fahrzeugs, wie etwa die Batteriespannung oder den Füllstand eines Tanks, oder um Daten zur Diagnose der korrekten Funktion aller Bordgeräte.

Das System ist offen, d. h. Sie können das Fahrzeug Ihren Bedürfnissen entsprechend anpassen.

Durch die Installation einiger optionaler „Kits“ können Sie einfach und schnell neue Funktionen hinzufügen, die vollständig in das System integriert sind.

Da sich die Struktur dieses Systemtyps von der des herkömmlichen Systems unterscheidet, ist eine kurze Beschreibung seiner Funktionsprinzipien erforderlich, um dem Endbenutzer das Wissen zu vermitteln, das er benötigt, um sein Potenzial voll auszuschöpfen.

Das Bedienfeld, auch Steuereinheit genannt, ist ein spezieller Knotenpunkt, der in der Lage ist, die über den Bus ausgetauschten Informationen für den Benutzer verständlich darzustellen.

Über diesen Knoten ist es möglich, den Betriebszustand der verschiedenen Komponenten des Wohnmobils zu kennen und bestimmten anderen Knoten Ein- oder Ausschaltbefehle zu erteilen.

• Ein-/Aus-Taster für Steuergerät und Elektrik
• Ein-/Aus-Taste für die Innenbeleuchtung.
• Aktivierungstaste für die Wasserpumpe.
• Aktivierungstaste für Tank- und Batteriestandstest.
• Optionale zusätzliche Funktionsaktivierungstaste.
• LED-Leiste für Motorbatteriespannung
• Batteriespannung LED-Leiste Dienstleistungen
• Klare LED-Tankfüllstandsanzeigeleiste.
• Warnleuchte für vollen Schmutzwassertank
• 220-V-Netzwarnleuchte / Batterieladegerät-Sicherung
• Erdungsleitungssicherung Alarmleuchte / Selbstrückstellende Pumpensicherung
• Sky Line Sicherung Alarmleuchte / Solarpanel Sicherung
• Kühlschrankleitungssicherung Alarmleuchte / selbstrückstellende Seitenmarkierungssicherung
