ARSILICII NSA-Abwasserknoten – 1.10 – XA00006002 – RIMOR

ARSILICII – Aktuatormodul „NSA-Abwasserknoten – 1.10“ – XA00006002

ERSATZ für AS-D2NA-System.

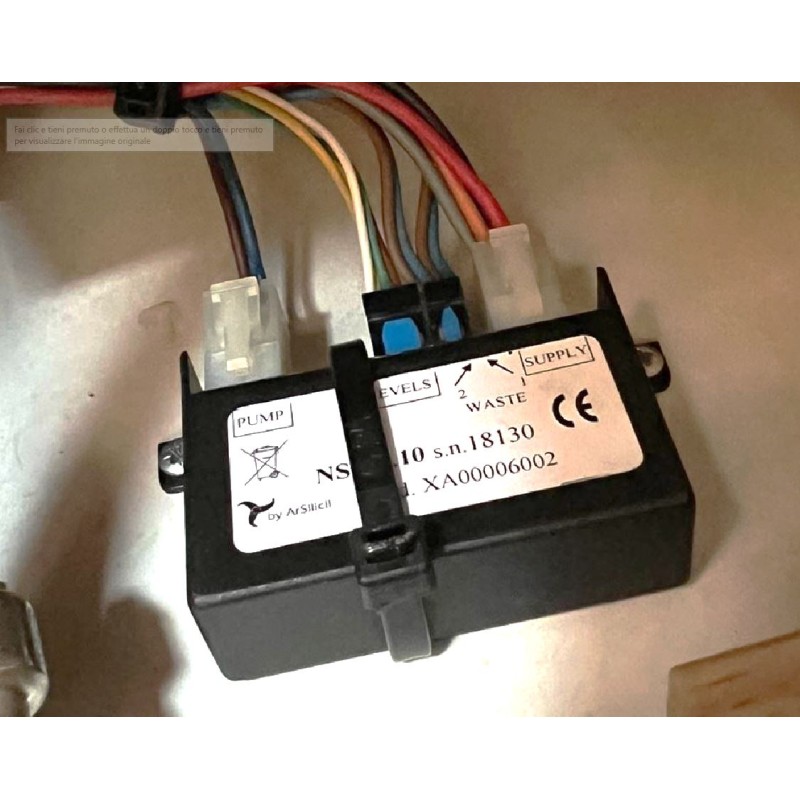

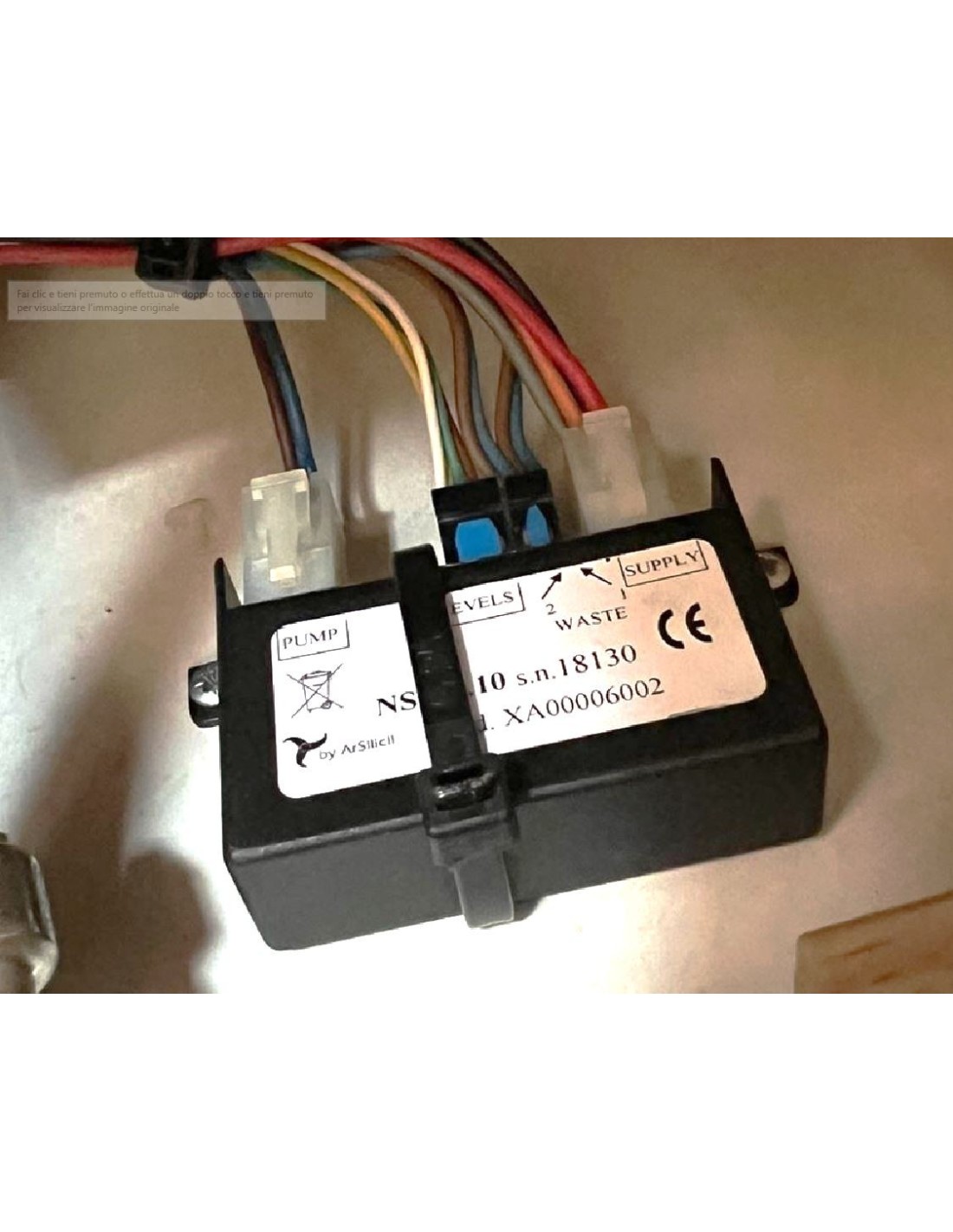

Auf RIMOR montiert.

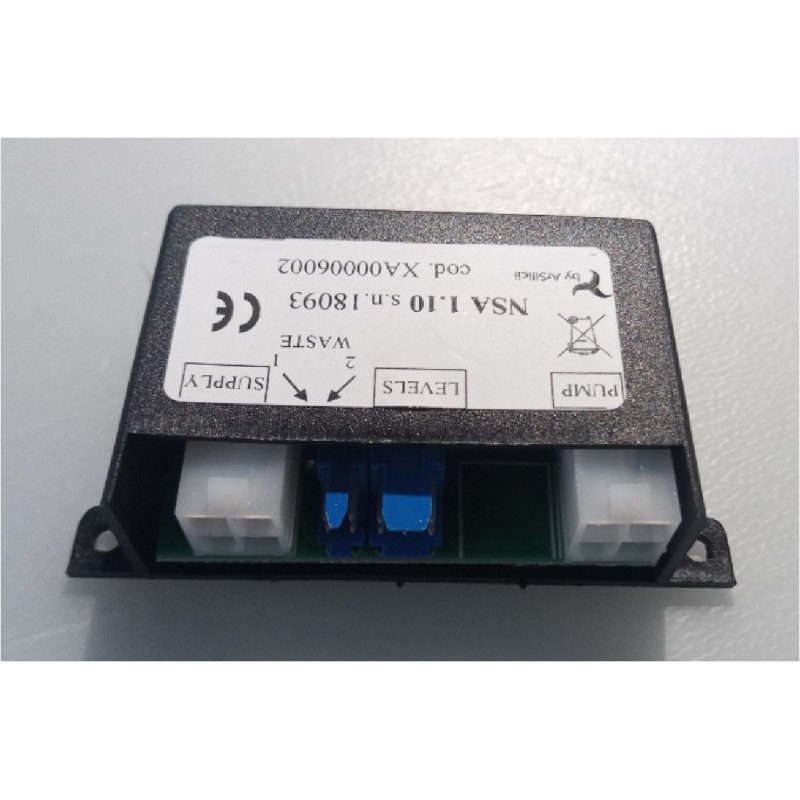

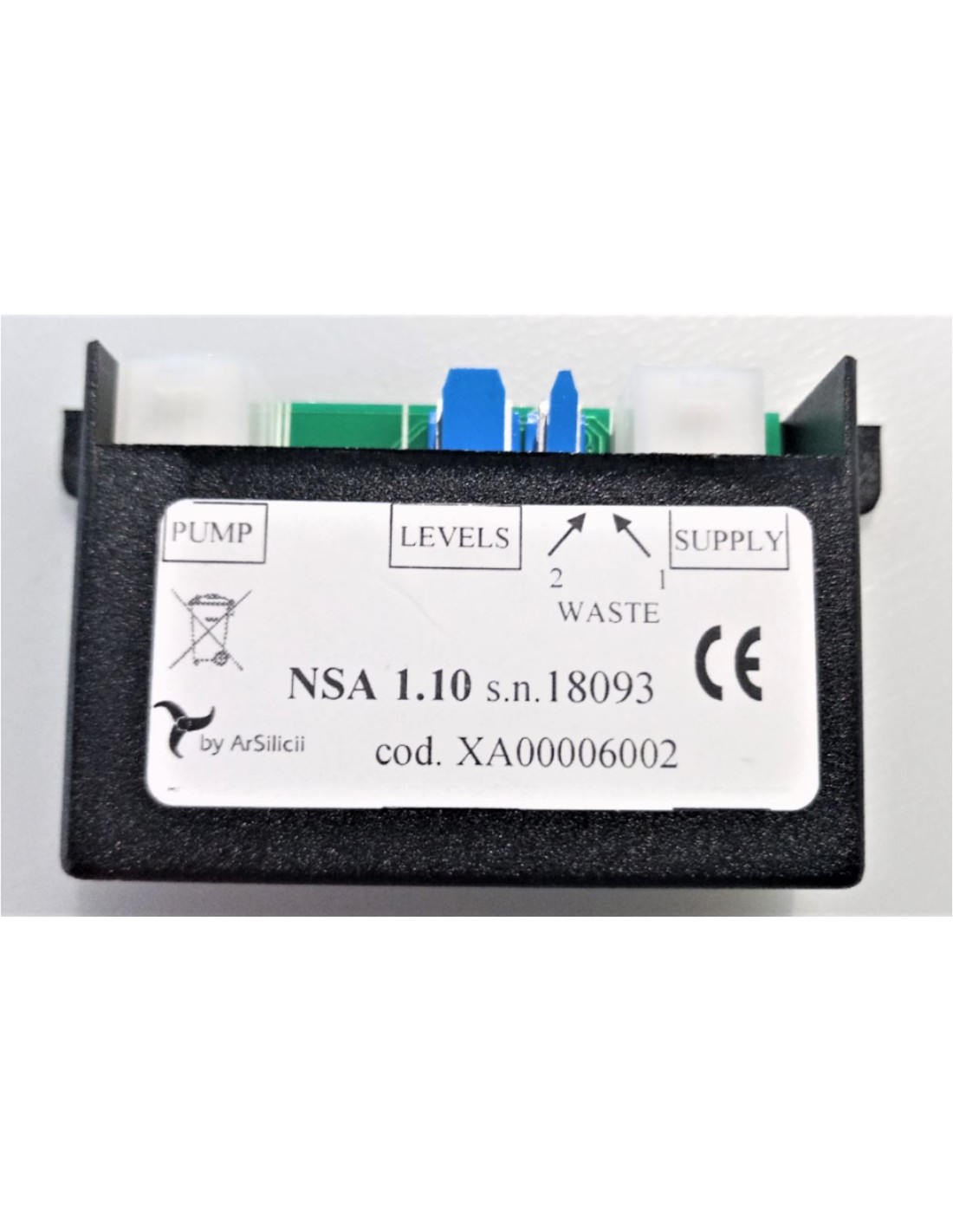

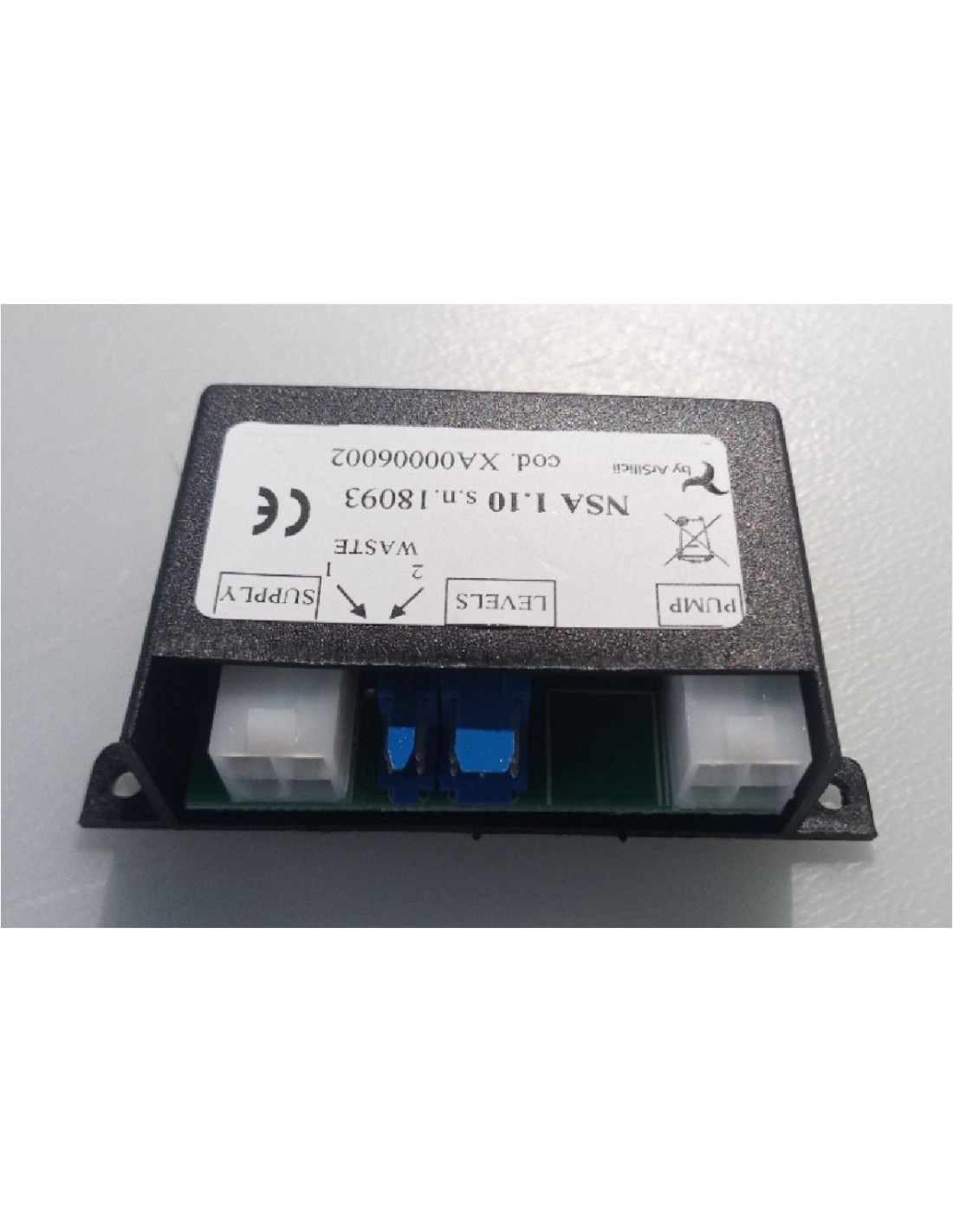

Das Aktuator- und Sensormodul NSA 1.10 ist ein Gerät, das eine Verteilungsleitung isoliert und schützt; Es verfügt außerdem über einen Eingang für die 4-stufige quantisierte Füllstandsmessung und zwei „Überlauf“-Sensoren.

Über das Kommunikationskabel kann das Gerät verschiedene Informationen austauschen, z. B. seinen Status mitteilen oder beliebige Befehle ausführen, die von einem Bedienfeld gegeben werden.

Der elektrische Schutz seines Ausgangs ist mit einer elektronischen 5-A-Sicherung programmiert.

Dieses Modell wird im AS-D2NA-System eingesetzt, um die Versorgungsleitung der Wohnmobilpumpe zu isolieren und zu schützen sowie den Füllstand des Klarwassertanks und zweier beliebiger Abwasserrückgewinnungstanks zu erfassen.

Eingänge

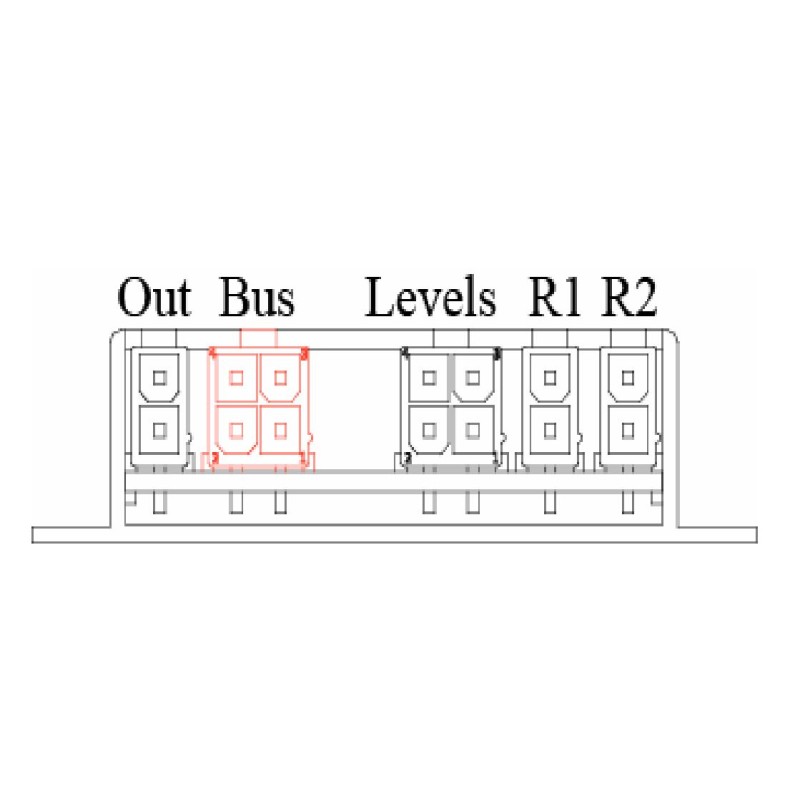

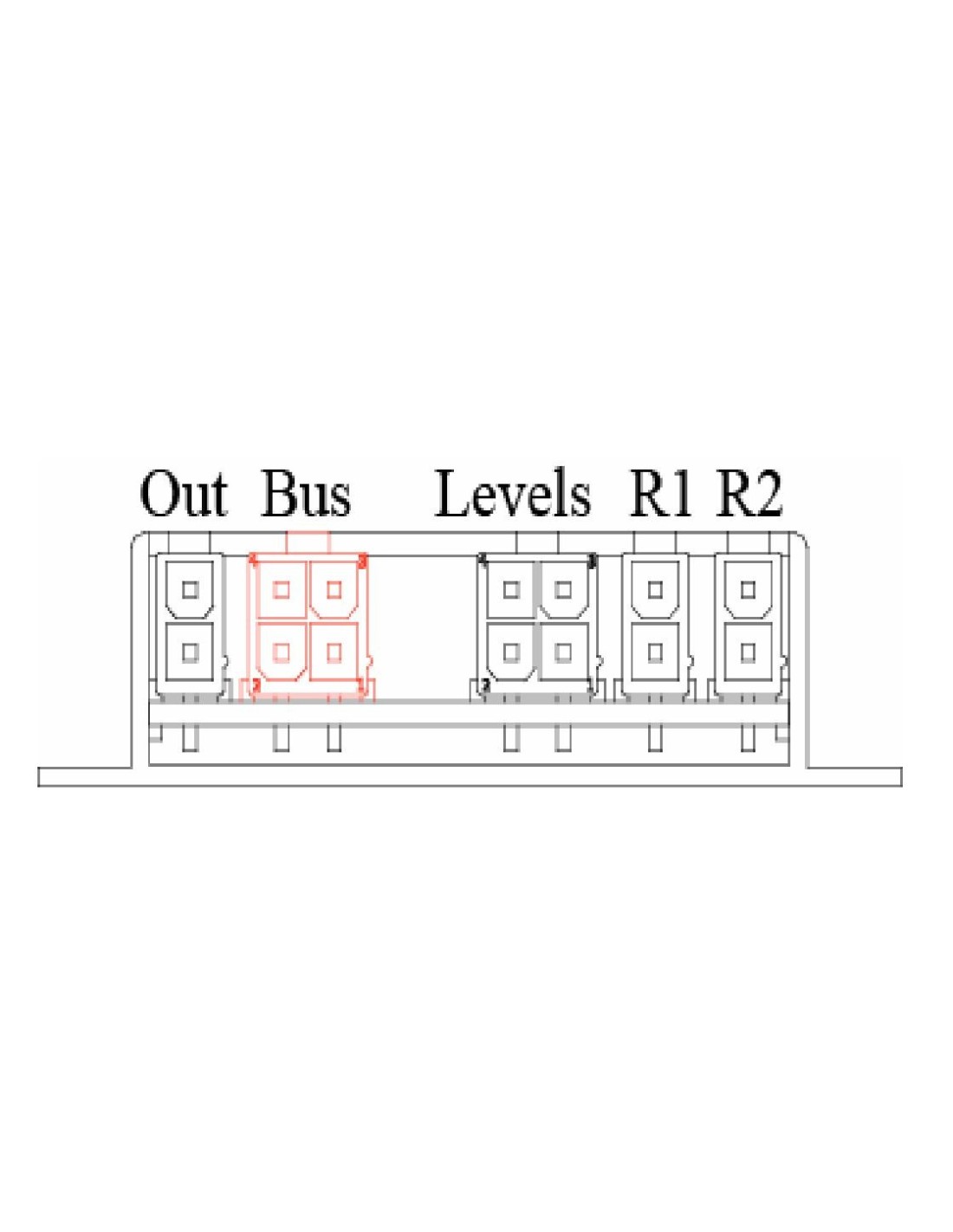

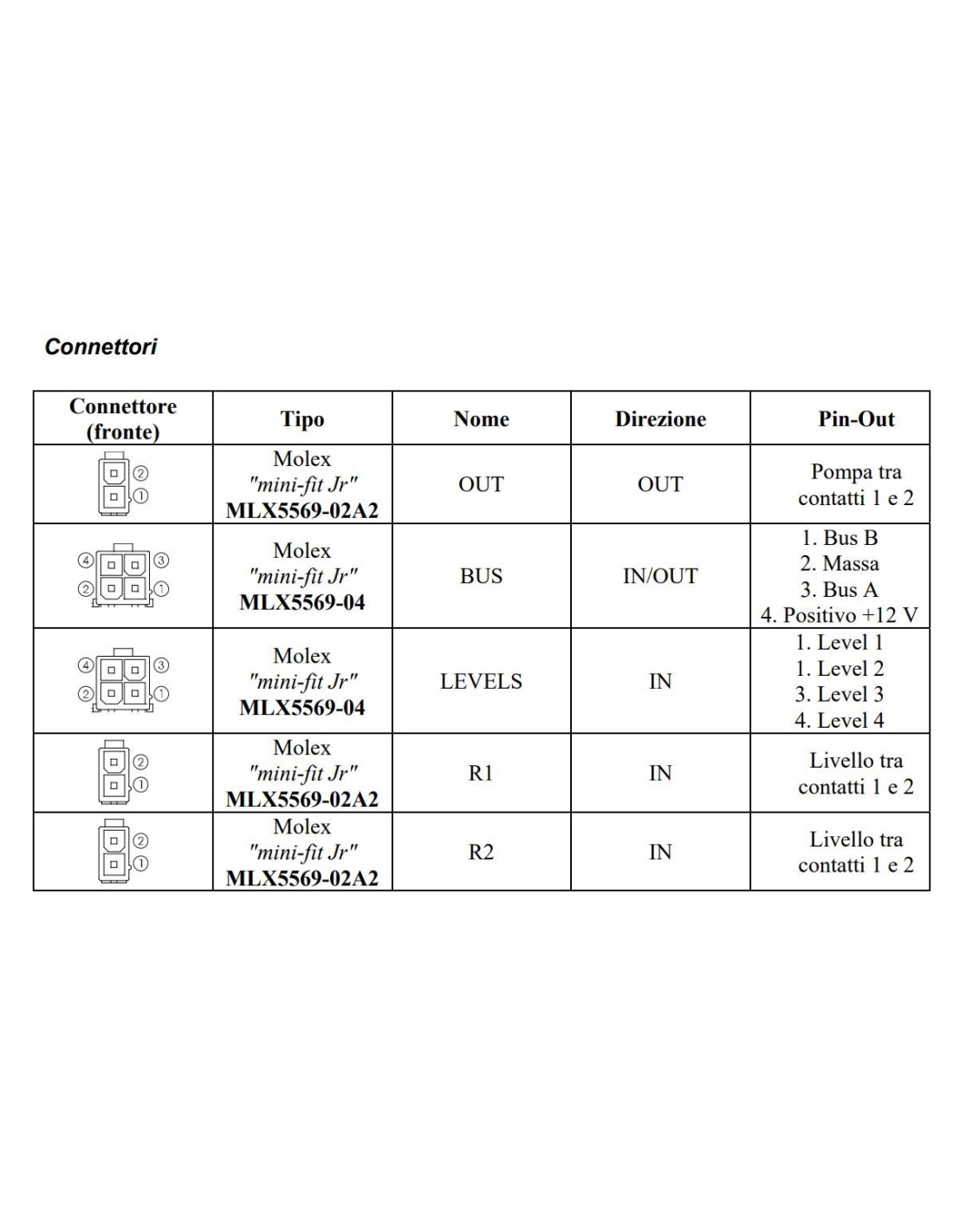

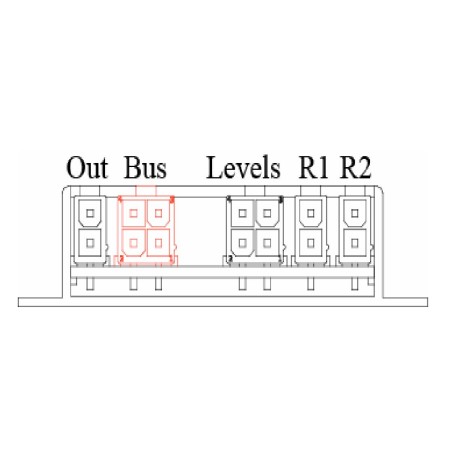

Das Gerät, wie in der beigefügten Abbildung dargestellt, besteht im Wesentlichen aus zwei Arten von Anschlüssen. Der BUS-Anschluss, die Stromversorgung des Geräts und die Kommunikation mit der Zentrale; Der 4-polige LEVELS-Anschluss wird normalerweise zur Erfassung des Füllstands eines Tanks mit einem diskreten Vier-Füllstand-Sensor verwendet, und die 2-poligen R1- und R2-Anschlüsse werden stattdessen zur Erfassung des Überlaufsignals von zwei separaten Tanks verwendet

Hinausgehen

Der Ausgang besteht aus dem OUT-Anschluss, der direkt die Stromversorgung der Pumpe steuert.

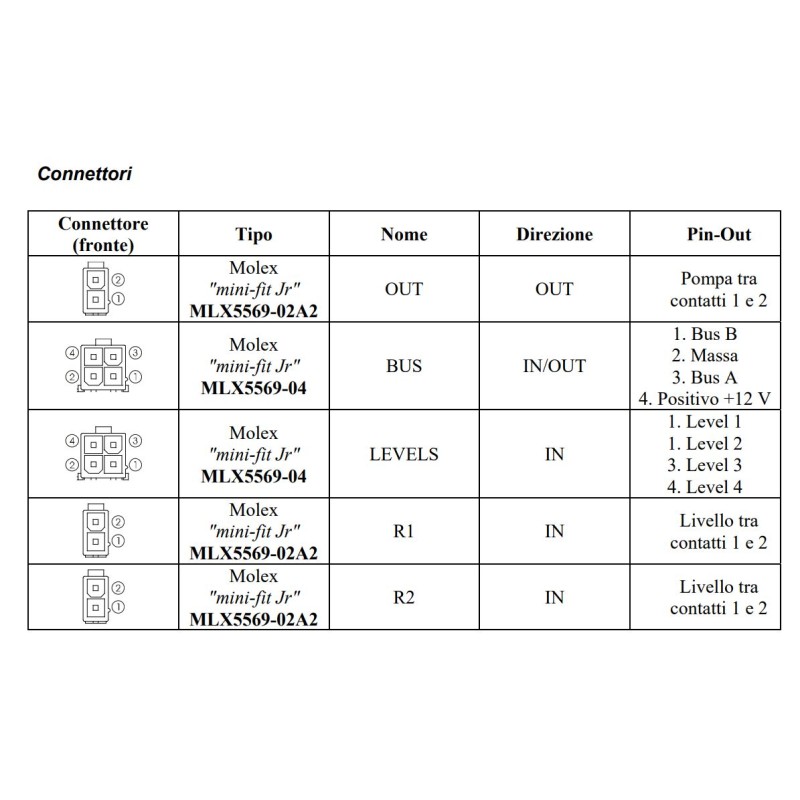

Elektrische Eigenschaften

• Versorgungsspannung 12V
• Eingangsbus mit 4-poligem Stecker, ausgelegt für 5 A
• Out, Ausgang für die Pumpe, geschützt durch eine Sicherung vom Typ SMART mit einer Kapazität von 3 A.
• Füllstände, Eingang für 4-Stab-Sensor • R1 und R2 die beiden Anschlüsse für Füllstandsensoren.

ARTIKEL AUF BESTELLUNG LIEFERZEIT CA. 10 TAGE
