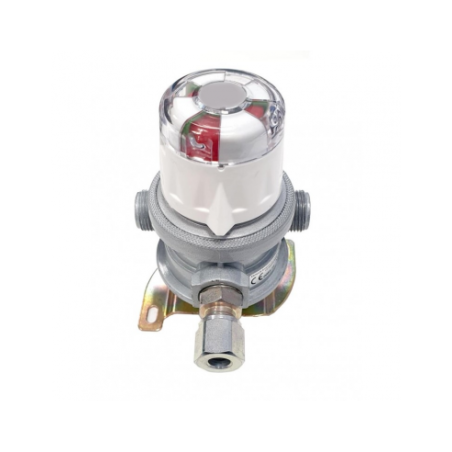

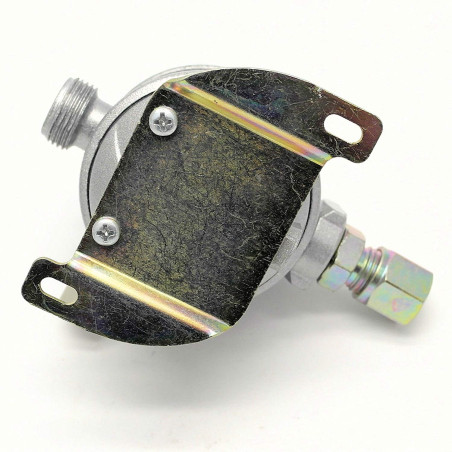

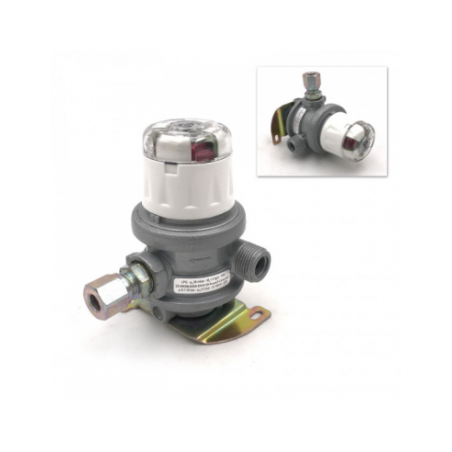

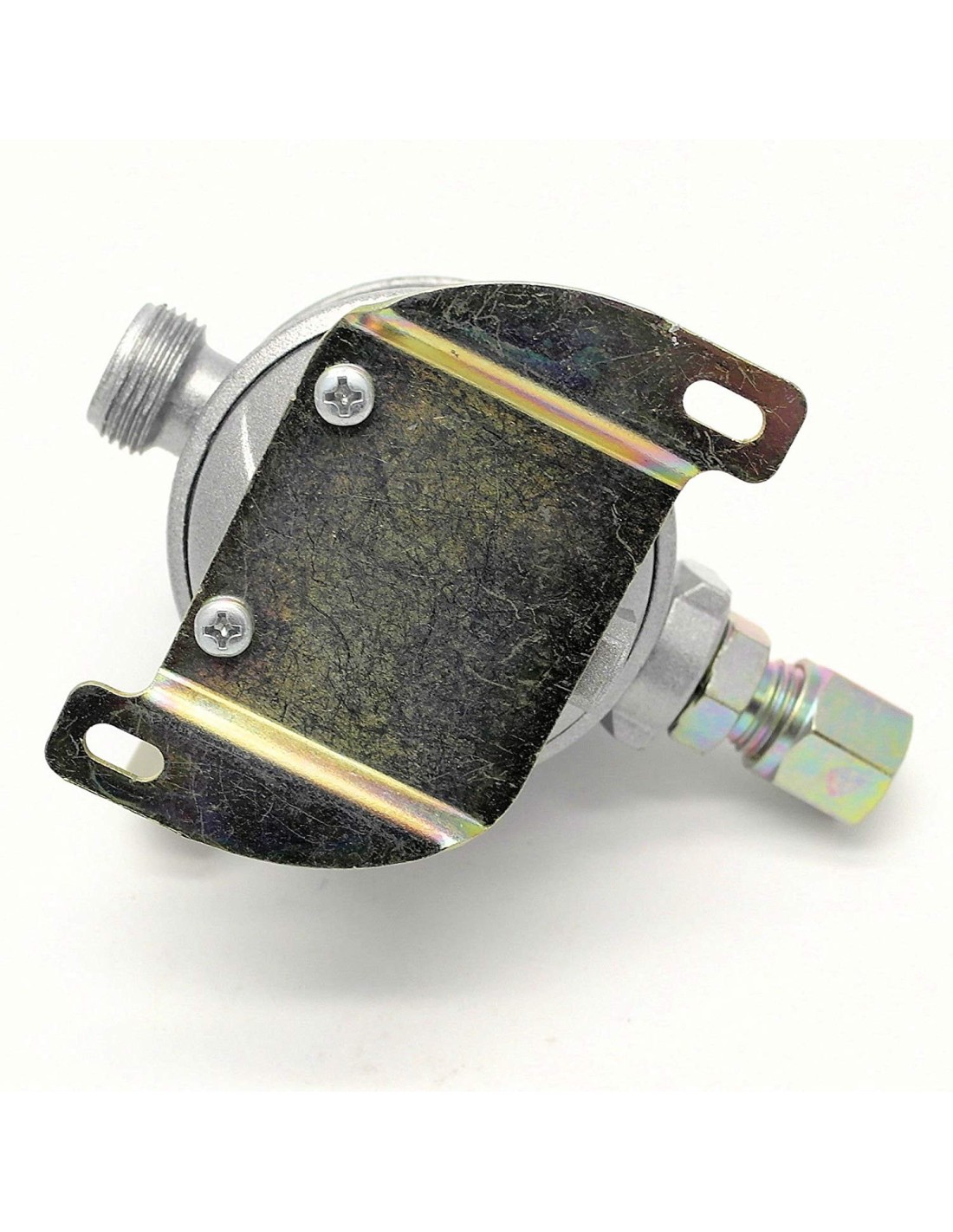

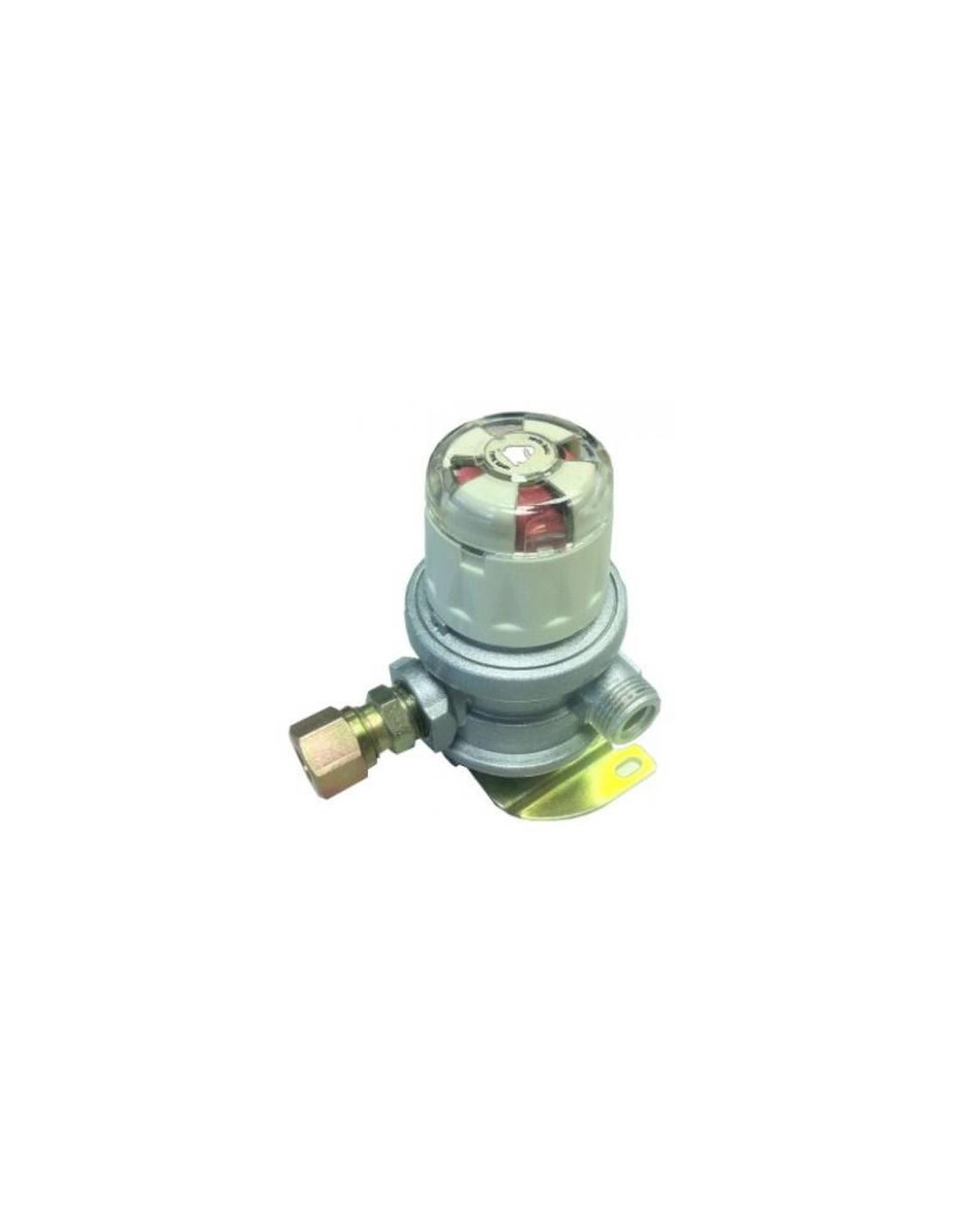

INVERSORE E RIDUTTORE AUTOMATICO OMOLOGATO CAMPER BOMBOLE GPL 30MB - 1.5KG - CAVAGNA

CAVAGNA - Inversore e riduttore automatico 2 bombole GPL con regolatore 30mb, portata 1.5Kg/h

NORMA EN16129 ANNEX D PER VEICOLI RICREAZIONALI

Il regolatore - scambiatore è appositamente progettato per alimentare un impianto a gas su roulotte, camper o imbarcazione per acqua dolce, come da specifiche dell’allegato D della norma EN16129. Il prodotto commuta automaticamente un impianto a gas due bombole sulla bombola di riserva, quando la bombola di servizio è esaurita.

La manopola passa dal colore verde al colore rosso, quando la bombola è esaurita.

INFORMAZIONI TECNICHE

• Butano / Propano
• Portata: 1,5 kg/h
• Taratura: 30 mbar
• Ingressi: M 20x1,5
• Uscita: con ogiva a tubo Rame/Acciaio Ø 8 mm
• Norma: EN16129
• Temperatura di esercizio: -20/+50°C

INGRESSI:

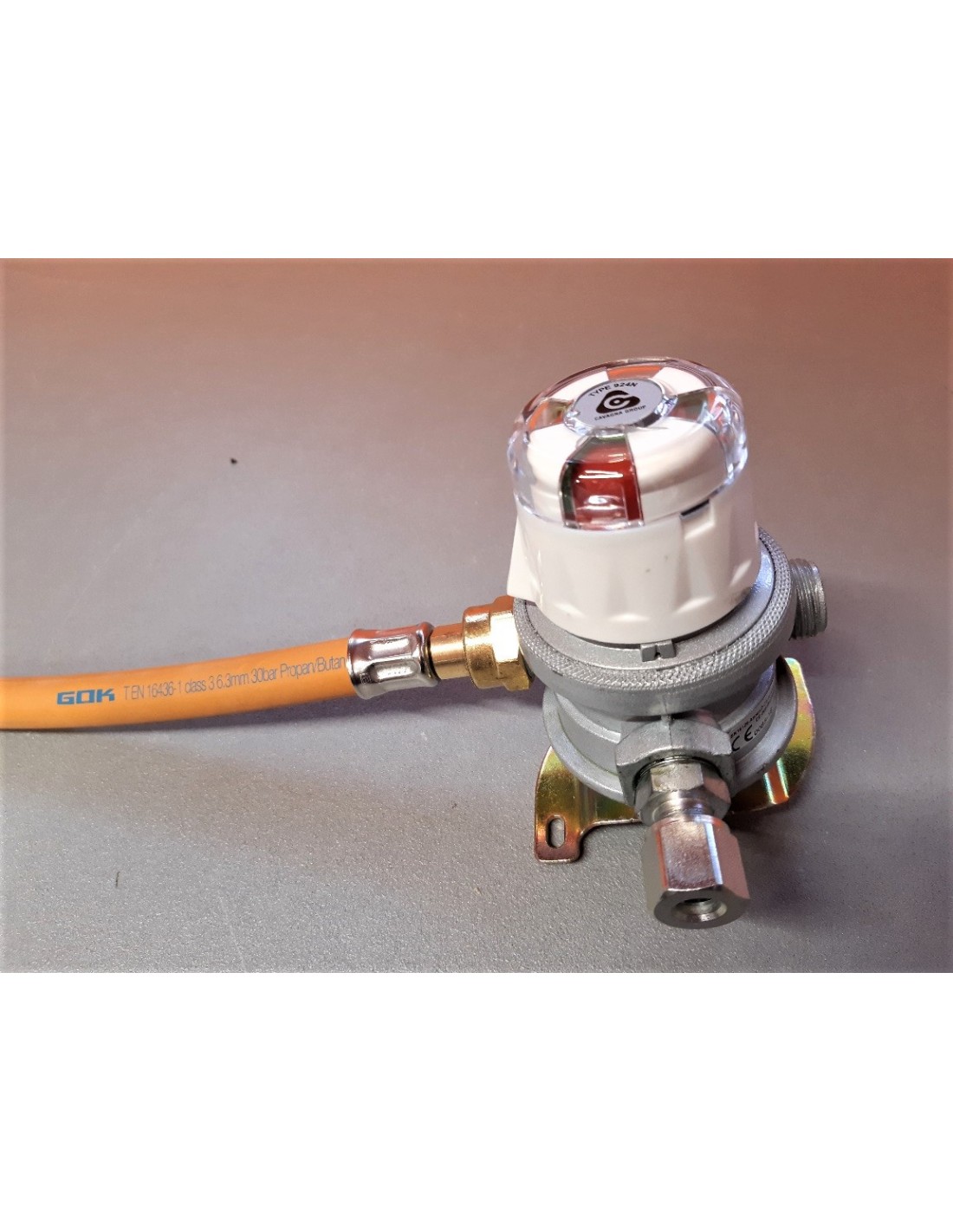

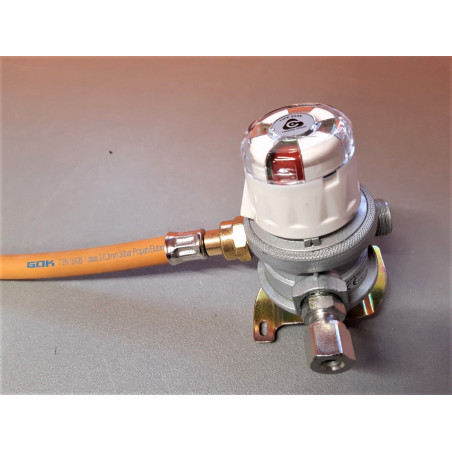

Si collega con 2 flessibili GOK o TRUMA con filettatura per regolatori gas M20X1.5. Vedere categoria tubi alta pressione.

Nel caso si desideri trasformare gli ingressi maschi gas da M 20x1,5 per regolatori gas in attacchi maschi per bombole italiane W 20 x 1/14 SX utilizzare due adattatori nostro codice 15805.

USCITA:

Uscita con raccordo ad ogiva per il collegamento al tubo in rame o acciaio da 8mm.

Compatibile con i Gas Filter di Truma.

• Pressione di ingresso: 0.7-16 bar
• Pressione regolata: 30 mbar
• Uscita garantita: 1,5 Kg/h
• INGRESSI G.13-G.14-G.18-G.23 della EN16129
• USCITA: H.7-H.p-H.11-H.19 della EN16129

Estratto dal manuale di uso e manutenzione

.......

MESSA IN USO “SERVIZIO”

Dopo avere verificato che l’indicatore resti verde nelle due posizioni della manopola, rotare la manopola in modo che la freccia sia rivolta verso destra o sinistra. La freccia sulla manopola indicherà la bombola in uso “servizio”.

FUNZIONAMENTO DELLA “RISERVA”

L’indicatore è rosso, il che significa che la bombola “in servizio” è stata consumata. Adesso è vuota e l’installazione funziona sulla bombola “riserva”.

SOSTITUZIONE DELLA BOMBOLA “VUOTA”

Ruotare la manopola di mezzo giro. La bombola precedentemente in “riserva” diventa la bombola in “servizio”, l’indicatore diventa normalmente verde. Se rimane rosso significa che l’installazione ha funzionato troppo con la bombola in “riserva” e quest’ultima è anch’essa vuota. Bisognerà dunque cambiare entrambe le bombole.

• Chiudere il rubinetto della bombola vuota. Scollegare la bombola.
• Connettere la bombola piena. Verificare la chiusura corretta delle connessioni e l’assenza di perdite utilizzando un prodotto schiumoso.
• Quando l’operatore di controllo è finita, riposizionare la freccia sulla bombola precedentemente in utilizzo in modo di svuotarla. La bombola nuova costituisce adesso la “riserva” dell’installazione.

...........

Intervallo di temperatura di esercizio: -20°C + 50°C

...

Non utilizzabile in locali chiusi in quanto dispone di un dispositivo di sovrapressione (sfiato)  che scarica in atmosfera quando la pressione del gas supera il valore impostato.

......
