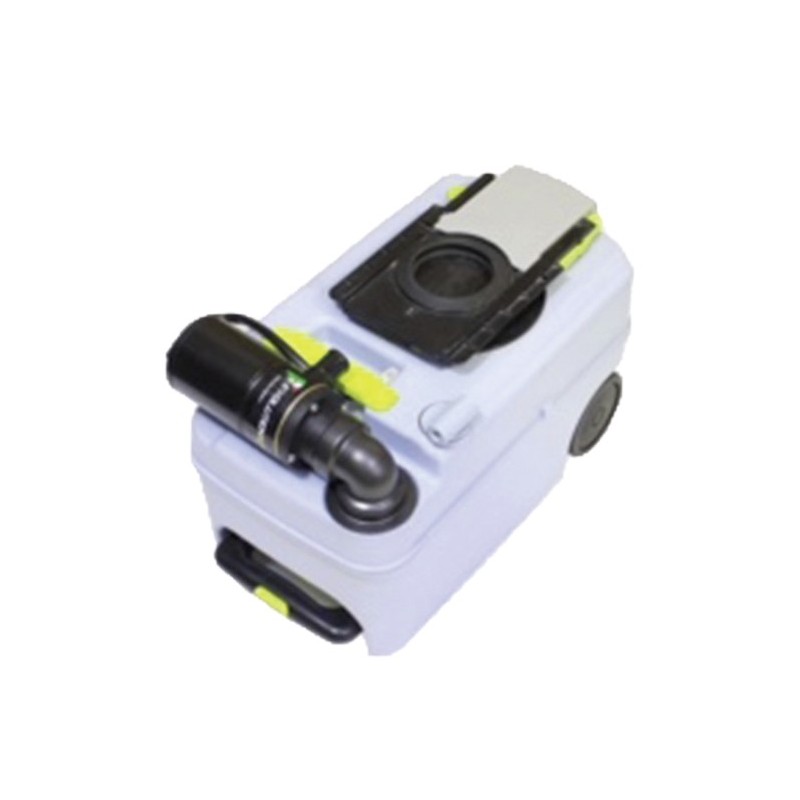

MACERADOR CLEAN EVOLUTION 12VDC PARA CISTERNA DE WC DOMETIC CT4000

MACERADOR CLEAN EVOLUTION 12 VCC para cassette DOMETIC CT4000 (excluido el cassette WC)

Clean Evolution nace de la necesidad de disponer de un dispositivo capaz de facilitar el vaciado del cassette del inodoro suministrado en las autocaravanas y caravanas, directamente desde el interior del vehículo, en lugar de tener que vaciarlo manualmente.

Clean Evolution ha sido diseñado específicamente para su uso con todos los inodoros de cassette del mercado, tanto fabricados por Thetford como por Dometic. El dispositivo fue creado utilizando una bomba trituradora que se puede instalar directamente en la cisterna para reemplazar la salida de drenaje manual original. La cisterna del inodoro no se modifica.

El motor es muy compacto en tamaño con potentes imanes y tecnologías de construcción que permiten alta potencia con baja absorción. Todo el dispositivo está realizado con componentes íntegramente Made in Italy. El kit fue diseñado para realizar diferentes tipos de instalaciones, incluidas las DIY.

El kit consta de:

• Cuerpo del macerador 12 VCC
• Tubo de escape flexible de 3 m, diámetro 2,5 cm
• Brida galvanizada de doble alambre de 30 mm
• rollo de teflón blanco
• botón de esponja adhesiva
• Curva de PVC de 2 piezas de 30 mm
• Kit de cables de conexión eléctrica completo con relé de 30A y mando radio encendido/apagado
• folleto de instrucciones

CARACTERÍSTICAS TÉCNICAS

• autocebante, tiene 3m de altura total, 1,2 metros de elevación vertical
• caudal de 40L/minuto

CONJUNTO DE COMPONENTES (BOMBA-PLATO)

Retire la boquilla de drenaje instalada en su cisterna, gírela aproximadamente 210 grados hasta encontrar el punto de extracción; Una vez retirada la boquilla original, insertar y posicionar el sistema de aspiración y la bomba maceradora. Gire la bomba únicamente para adaptar la orientación de su descarga a sus necesidades de espacio.

Coloque el botón de esponja adhesiva debajo del motor y fíjelo en la caja, para garantizar que no haya vibraciones. Si hay espacio limitado entre la cisterna y la puerta, recomendamos colocar el tubo de drenaje de 25 mm suministrado lo más cerca posible de la pared, girando la salida de la bomba (entrada) hacia adentro.

Retire el asa ubicada en la caja desatornillando los dos tornillos ubicados debajo de la tapa. El tubo de succión dentro del cassette está hecho específicamente para cada modelo Thetford C3/C200/C250/C400/500 y Dometic con diferentes inclinaciones y longitudes.

TIEMPOS DE ACCIÓN Y DISGREGACIÓN DEL MACERADOR

Utilice papel específico para autocaravanas o, alternativamente, papel doméstico de alta calidad.

Es aconsejable, aunque no imprescindible, utilizar un desintegrante para acelerar la maceración de los residuos presentes en la caja y evitar olores desagradables. Los tiempos de descarga están dictados por un momento que no es inmediato a la última defecación.

SISTEMA HIDRÁULICO

La bomba maceradora se compone de dos partes, el triturador y la bomba impulsora de tipo náutico. El molinillo se coloca delante de la bomba. Ha sido diseñado únicamente para residuos orgánicos, por lo que le rogamos se abstenga de arrojar al contenedor objetos como: tampones vaginales, protegeslips, bastoncillos de algodón, papel estucado o no apto para su desintegración, etc.

Por lo tanto, se recomienda que capacite a su tripulación en consecuencia. Si se arrojan pequeños objetos de plástico al inodoro, la bomba podría bloquearse.

Si la bomba se bloquea por los motivos descritos anteriormente, proceda de la siguiente manera. Consigamos una bolsa de nylon (puede ser útil si el tubo de inmersión está muy sucio) y saquemos toda la boquilla de la caja, metamos el tubo de inmersión solo en una bolsa, procedamos a desenroscarlo y separar la bomba del codo, una vez que tengamos la bomba sola en la mano, revisemos si hay algún orificio de entrada

hay algún objeto que bloquea el impulsor de la trituradora, el objeto se puede retirar con unas simples pinzas, si en cambio el problema es más profundo, en la cámara del impulsor, será necesario desatornillar los cuatro tornillos de la tapa. Hay que tener cuidado al realizar esta operación, ya que la parte interna de latón, una vez retirada para su limpieza, debe volver a colocarse exactamente en su posición original.

Si no se respeta esta regla la bomba maceradora ya no podrá succionar como antes.
