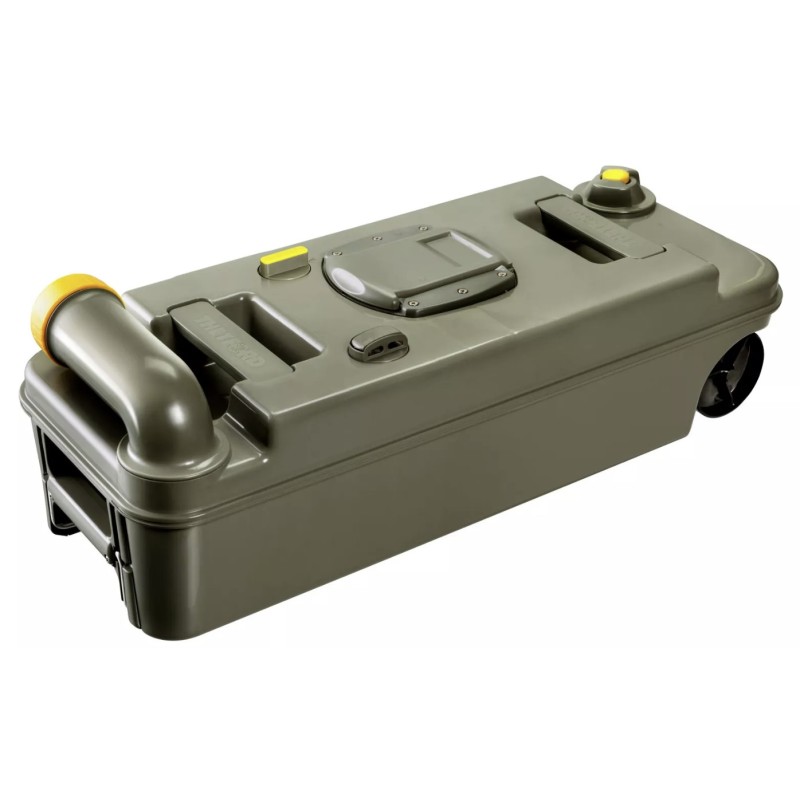

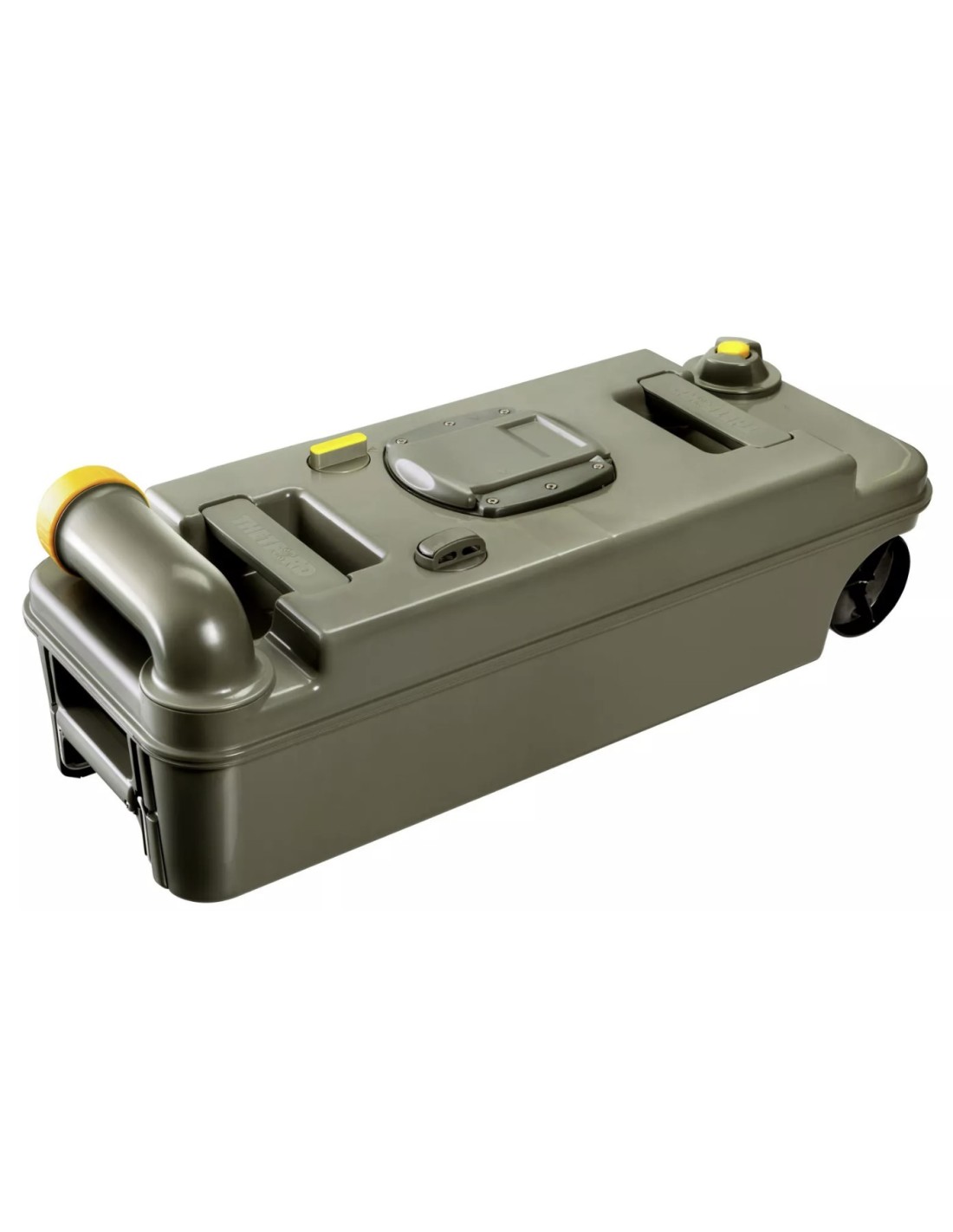

CLEAN EVOLUTION MACERATORE 12VDC per cassetta THETFORD C2 C3 (escluso cassetta WC)
Clean Evolution nasce dall’esigenza di avere un dispositivo atto ad agevolare lo svuotamento della cassetta WC in dotazione nel camper e caravan, direttamente dall’interno del veicolo, anziché effettuarne lo scarico manuale.

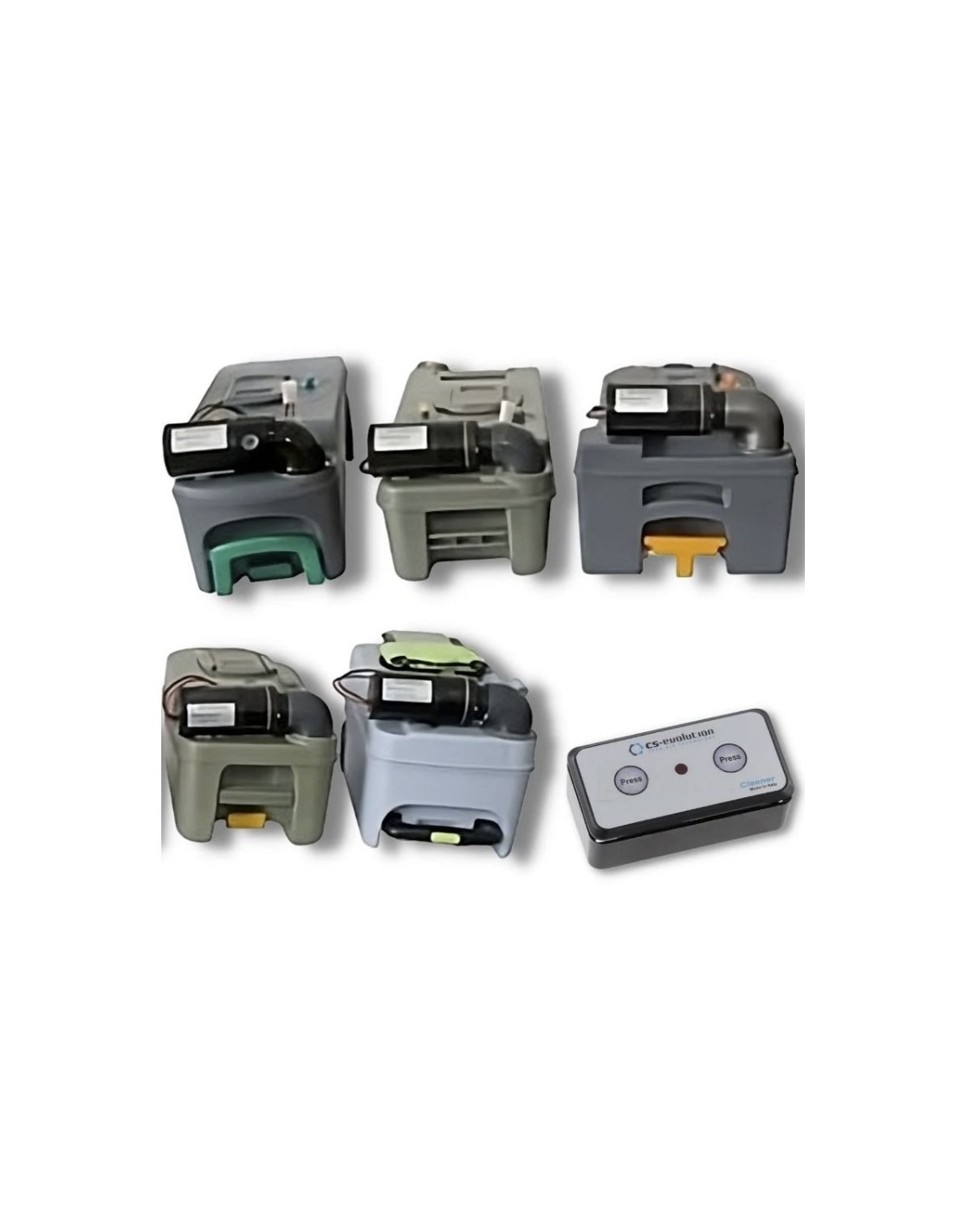

Clean Evolution è stato appositamente studiato per l’utilizzo abbinato con tutte le cassette WC in circolazione sia di fabbricazione Thetford che Dometic. Il dispositivo è stato realizzato utilizzando una pompa maceratore installabile direttamente sulla cassetta in sostituzione del bocchettone di scarico manuale originale. La cassetta WC non viene modificata.
Il motore risulta di dimensioni molto contenute con magneti potenti e tecnologie costruttive che consentono un’elevata potenza con un basso assorbimento. Tutto il dispositivo è realizzato con componenti interamente Made in Italy. Il kit è stato ideato per realizzare diverse tipologie di installazione, anche il fai da te.
IL kit è costituito da:
- corpo maceratore 12VDC
- 3m di tubo di scarico flessibile, diametro 2,5cm
- fascetta bifilare zincata di 30 mm
- rotolo teflon bianco
- bottone spugna adesiva
- curva in pvc 2 pezzi mm 30

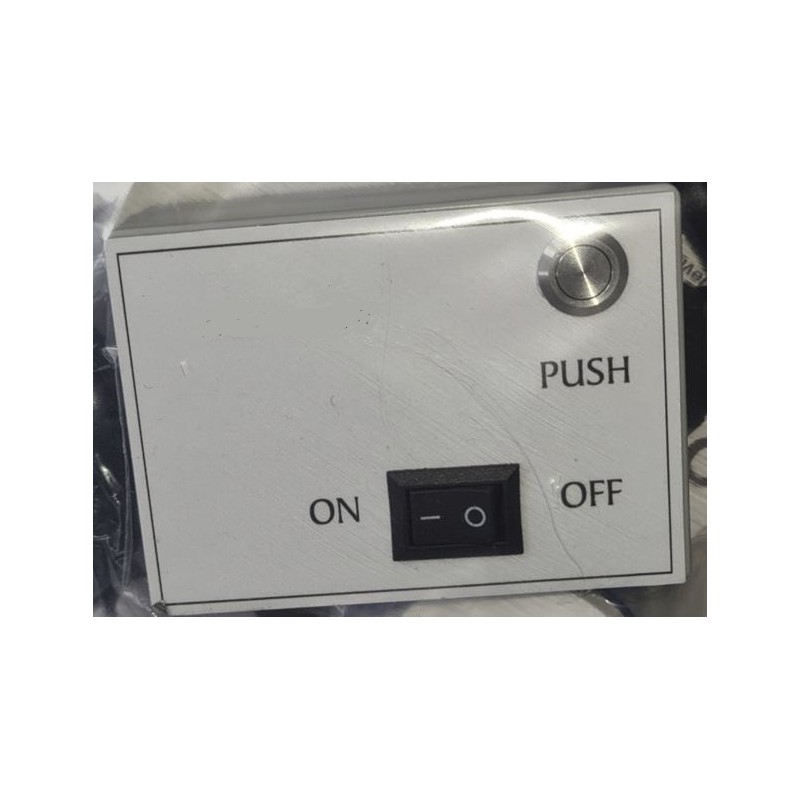

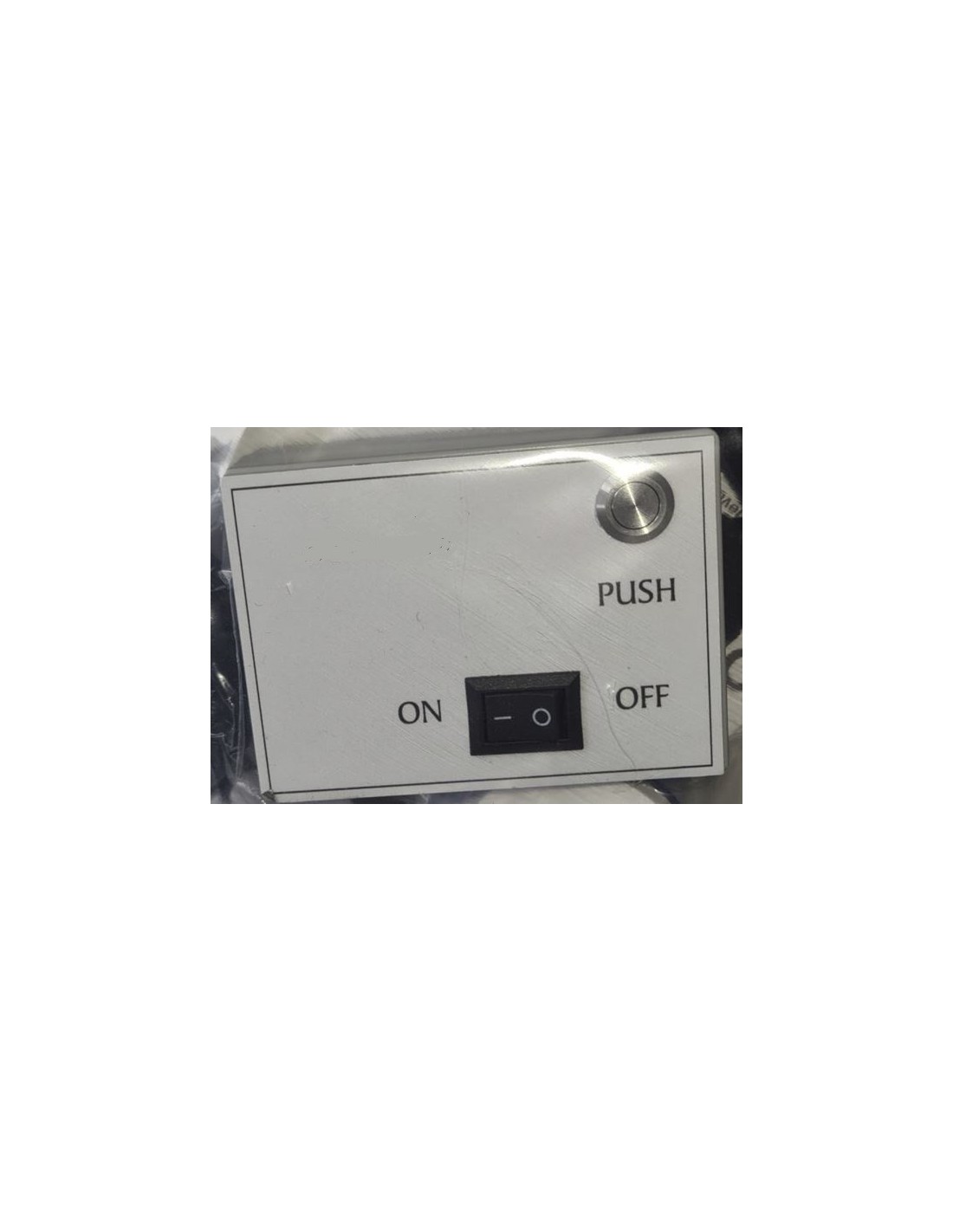

- kit cavi collegamento elettrico completo di relè da 30A e radiocomando on/off
- libretto di istruzioni
CARATTERISTICHE TECNICHE
- autoadescante, ha 3m di prevalenza totale, 1,2 metri di sollevamento verticale
- portata di 40L/minuto
MONTAGGIO COMPONENTI (POMPA- PESCANTE)
Smontare il bocchettone di scarico installato sulla vostra cassetta, girare di circa 210 gradi fino a trovare il punto di estrazione; una volta tolto il bocchettone originale, inserire e posizionare il sistema aspirante e pompa maceratore. Ruotare la sola pompa, per adattare alle proprie esigenze di spazio, l’orientamento del suo scarico.
Mettere il bottone di spugna adesiva sotto il motore e fissarlo nella cassetta, per far sì che non ci siano vibrazioni. In caso di spazio esiguo tra la cassetta ed il portello, si consiglia di alloggiare il tubo di scarico da 25 mm in dotazione il più possibile vicino alla parete, girando lo scarico (entrata) della pompa verso l’interno.
Eliminare la maniglietta posizionata sulla cassetta svitando le due viti poste sotto copertura. Il pescante all’interno della cassetta è realizzato espressamente per ogni modello Thetford C3/C200/ C250/C400/500 e Dometic con varie inclinazioni e lunghezze.
AZIONE MACERATORE E TEMPI DI DISGREGAZIONE
Usare carta specifica per camper, in alternativa carta domestica di ottima qualità.
E’ consigliabile, anche se non indispensabile, usare del disgregante per dare una maggiore velocità nel macerare il liquame presente nella cassetta e per evitare cattivi odori. I tempi di scarico sono dettati da un tempo non immediato dall’ultima defecazione.
IMPIANTO IDRAULICO
La pompa maceratore è composta da due parti, il trituratore e la pompa a girante di tipo nautico il trituratore è anteposto alla pompa. È stato previsto per il solo composto organico, pertanto astenersi a non gettare nella cassetta oggetti come : tamponi vaginali ,salva slip, cotton fioc, carta patinata o non idonea alla disgregazione, etcetera.
Si raccomanda pertanto di istruire a tale scopo il vostro equipaggio. Qualora vengono gettati nel water piccoli oggetti di plastica la pompa potrebbe bloccarsi.
Nel caso la pompa si blocchi per le cause sopra descritte, procedere come di seguito indicato. procuriamoci una busta di nylon (può essere utile se il pescante risulta molto sporco) e sfilare l’intero bocchettone dalla cassetta imbustare il solo pescante procedere, svitandola e separare la pompa dal gomito, una volta che avete in mano la sola pompa, verificare se null’orifizio di entrata
è presente qualche oggetto che blocca la girante trituratrice, l’oggetto può essere tolto con delle semplici pinzette, se invece il problema è più in profondità, nella camera girante, sarà necessario svitare le quattro viti della calotta .Attenzione nel fare questa operazione, perché la parte interna in ottone una volta tolta per la pulizia ,deve essere rimessa tale e quale come era posizionata in origine.
Se non si rispetta questa regola la pompa maceratore non potrà più aspirare come prima .
