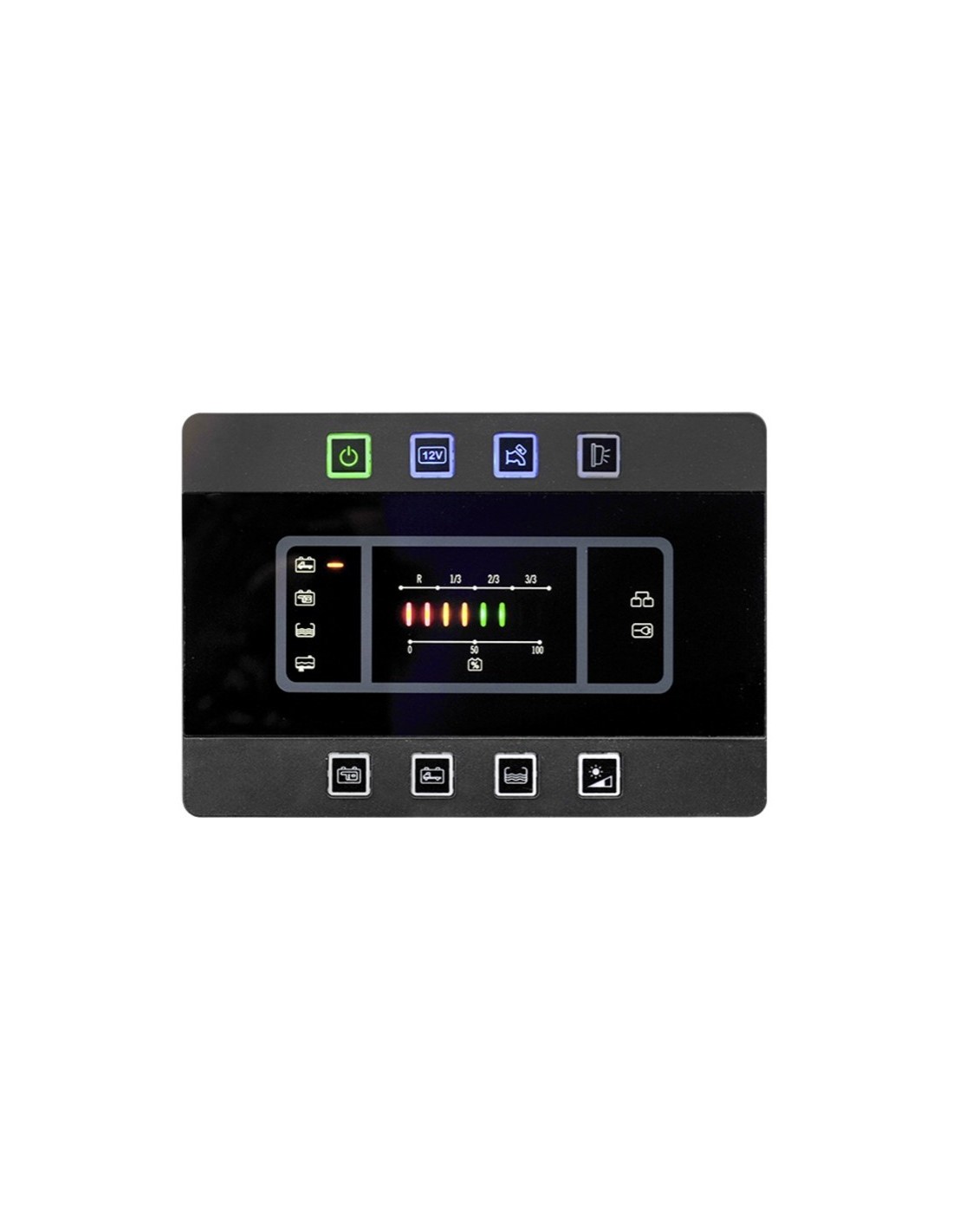

PANNELLO COMANDO A LED PC-180 - 1118002
Sistema digitale controllato da microprocessore con pannello di controllo a LED.
Funzioni principali:
- test della batteria auto e della batteria servizi B1 e B2
- test del livello del serbatoio acque chiare
- allarme riserva serbatoio acque grigie
- separatore elettronico di batterie
- gestione del frigo trivalente
- fusibili di protezione
- controllo della ricarica della batteria auto
- funzione di risparmio energetico della batteria servizi
- sensore crepuscolare
Dimensioni del pannello di controllo 190 x 130 mm

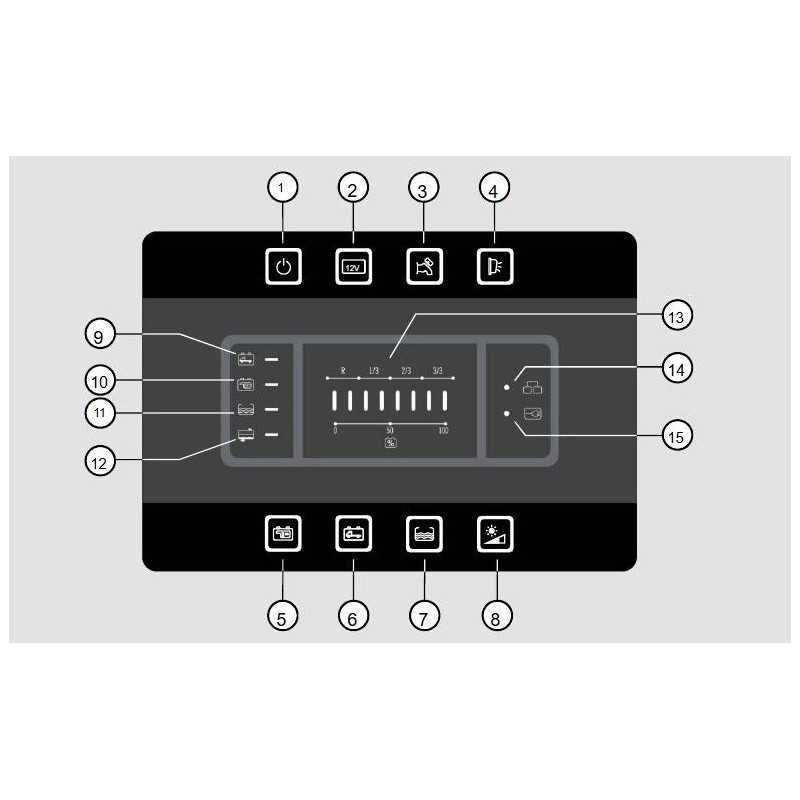

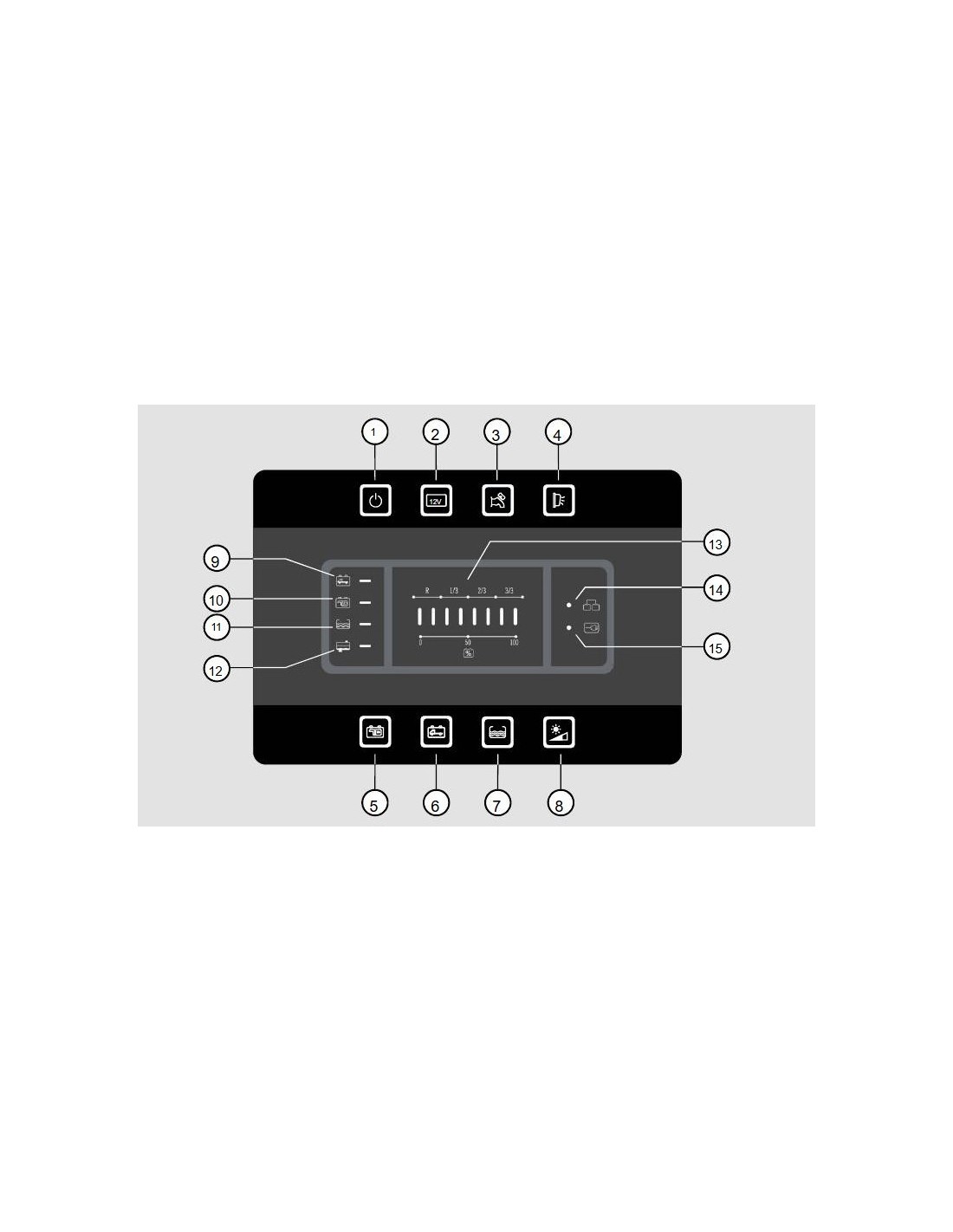

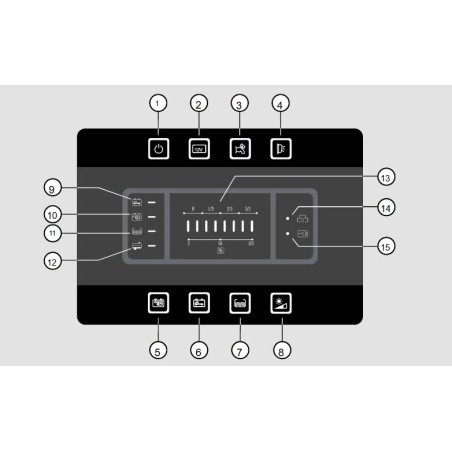

DESCRIZIONE
1)Pulsante generale ON/OFF di comando utenze. Il lampeggio del led indica la batteria servizi scarica ed il prossimo intervento del dispositivo di minima tensione.
NB: all'accensione il pannello effettua una verifica di funzionamento di tutti i led, tranne i rif. 14 e 15.
2) Pulsante di comando 12V (luci prese 12V e stufa).
3) Pulsante di comando pompa acqua, comanda il relè pompa.
4) Pulsante di comando luce esterna; si spegne automaticamente con il motore in moto.
5) Pulsante per il controllo della batteria servizi(B2).
6) Pulsante per il controllo della batteria motore(B1).
7) Pulsante per il controllo del serbatoio acque chiare.
8) Pulsante con sensore crepuscolare integrato per il settaggio dell’intensità della retro- illuminazione a led in situazione "notte" (vedi anche funzione "CREPUSCOLARE").
9) Il lampeggio di questo simbolo indica l'allarme di batteria motore (B1) scarica.
10) Il lampeggio di questo simbolo indica l'allarme di batteria servizi (B2) scarica.
11) Il lampeggio di questo simbolo indica l'allarme di serbatoio acque chiare vuoto.
12) Il lampeggio di questo simbolo indica l'allarme di serbatoio recupero pieno.
13) Visualizzatore a led:
- Voltmetro per il controllo della tensione delle batterie motore e servizi (scala da 0 a 100%).
- Livello del serbatoio acque chiare (Riserva,1/3, 2/3, 3/3).
14) Indica la carica della batteria servizi tramite l'alternatore motore.
15) Led segnalazione rete 230V collegata.
