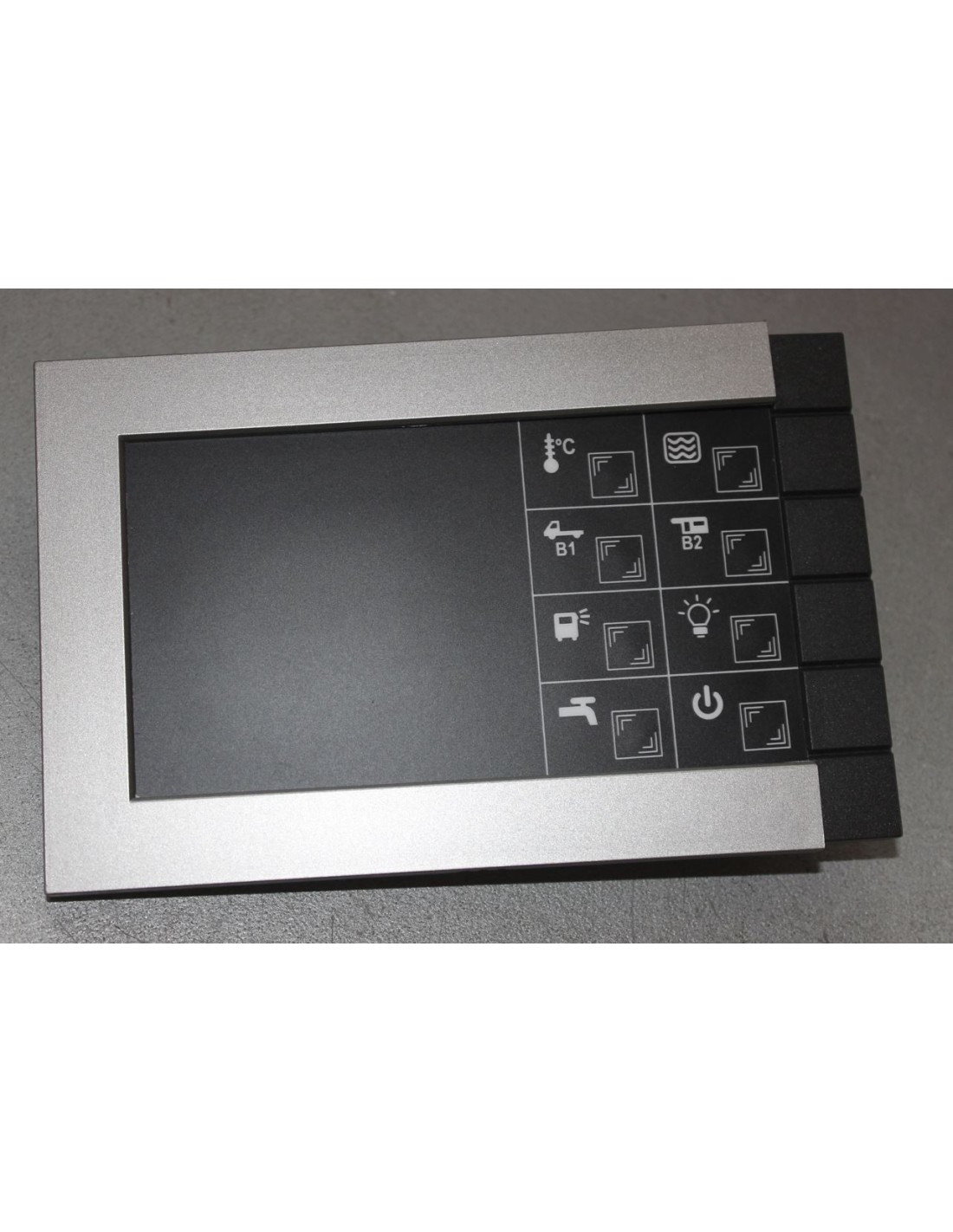

1350.268.03 NOUVELLE unité de contrôle d’affichage avec cadre Nordelettronica

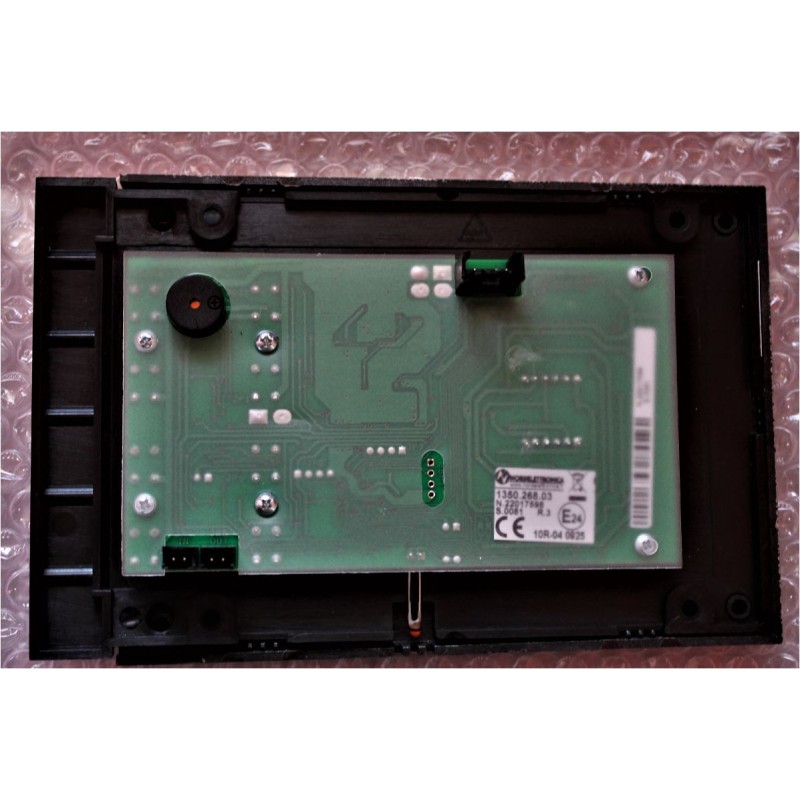

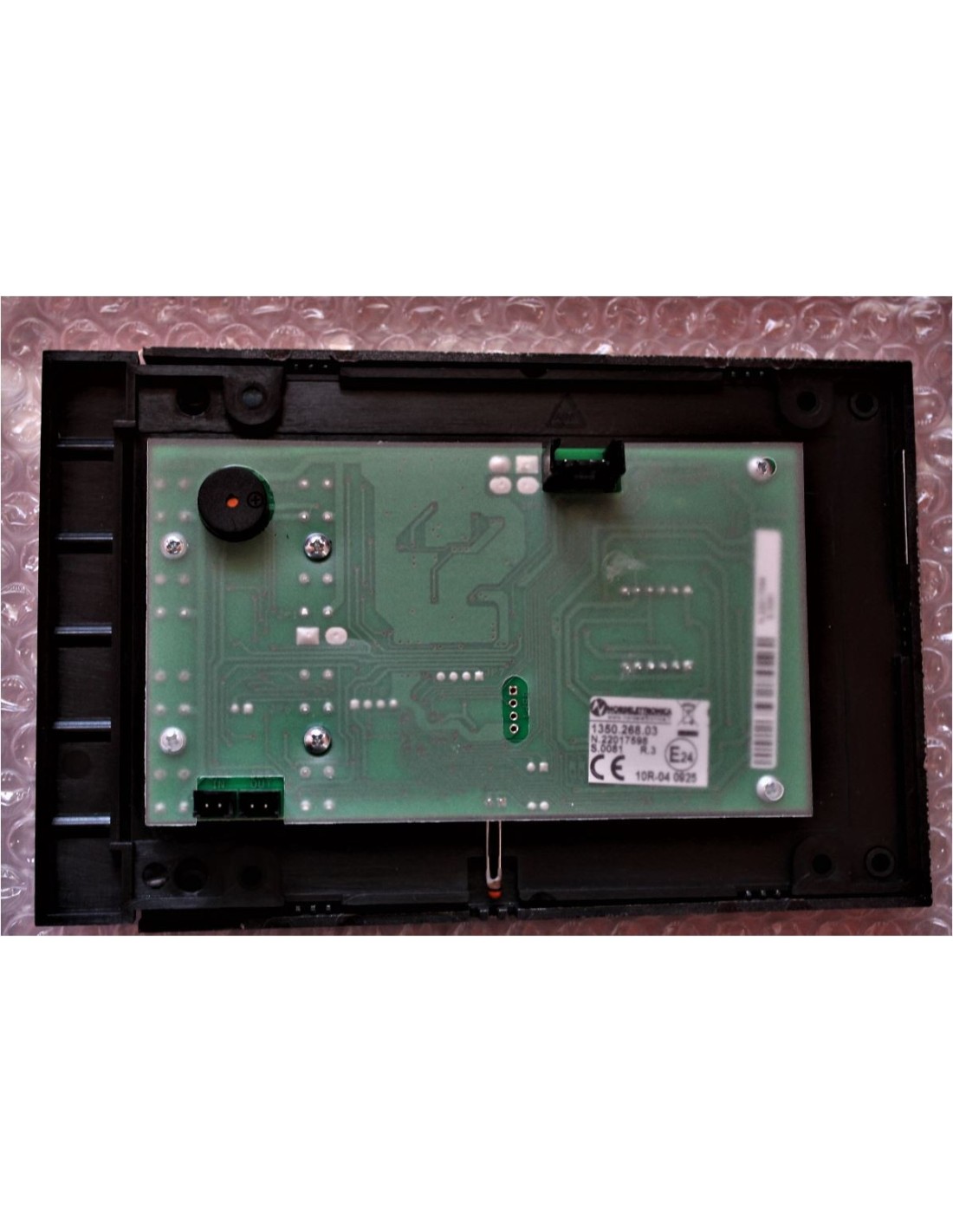

1350.268.03 NOUVELLE unité de contrôle d’affichage avec cadre Nordelettronica

Remplace le code 1350.268.04 0H300000190CI.

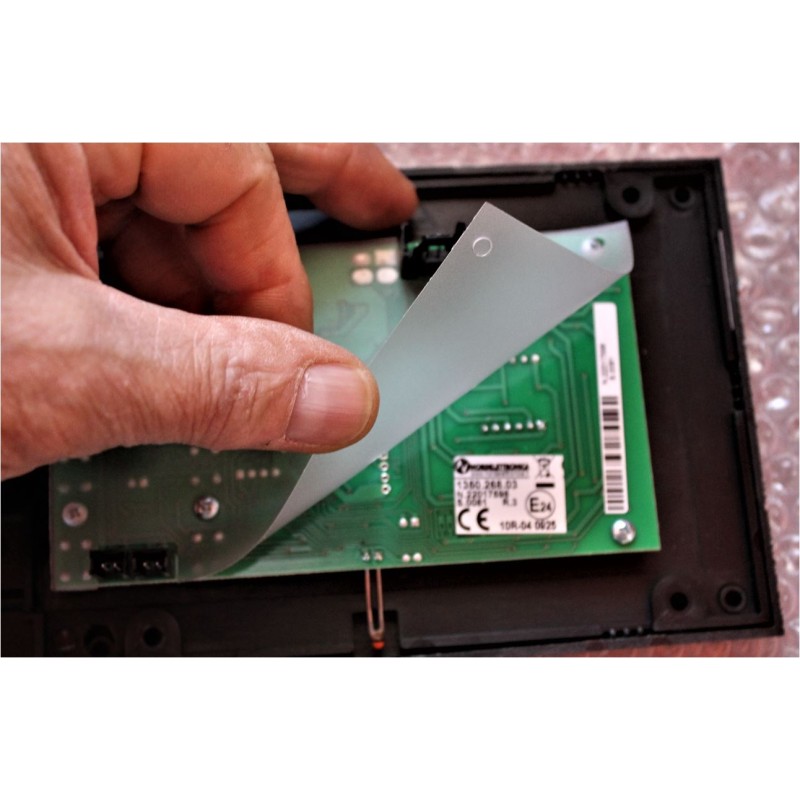

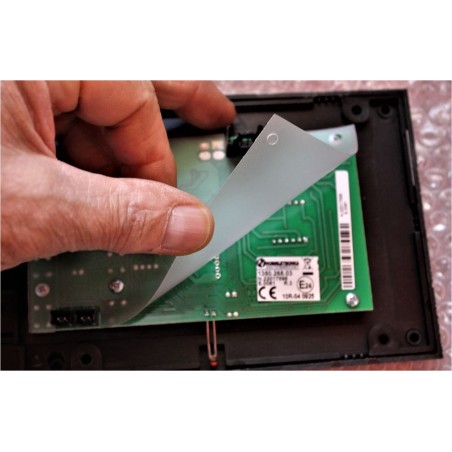

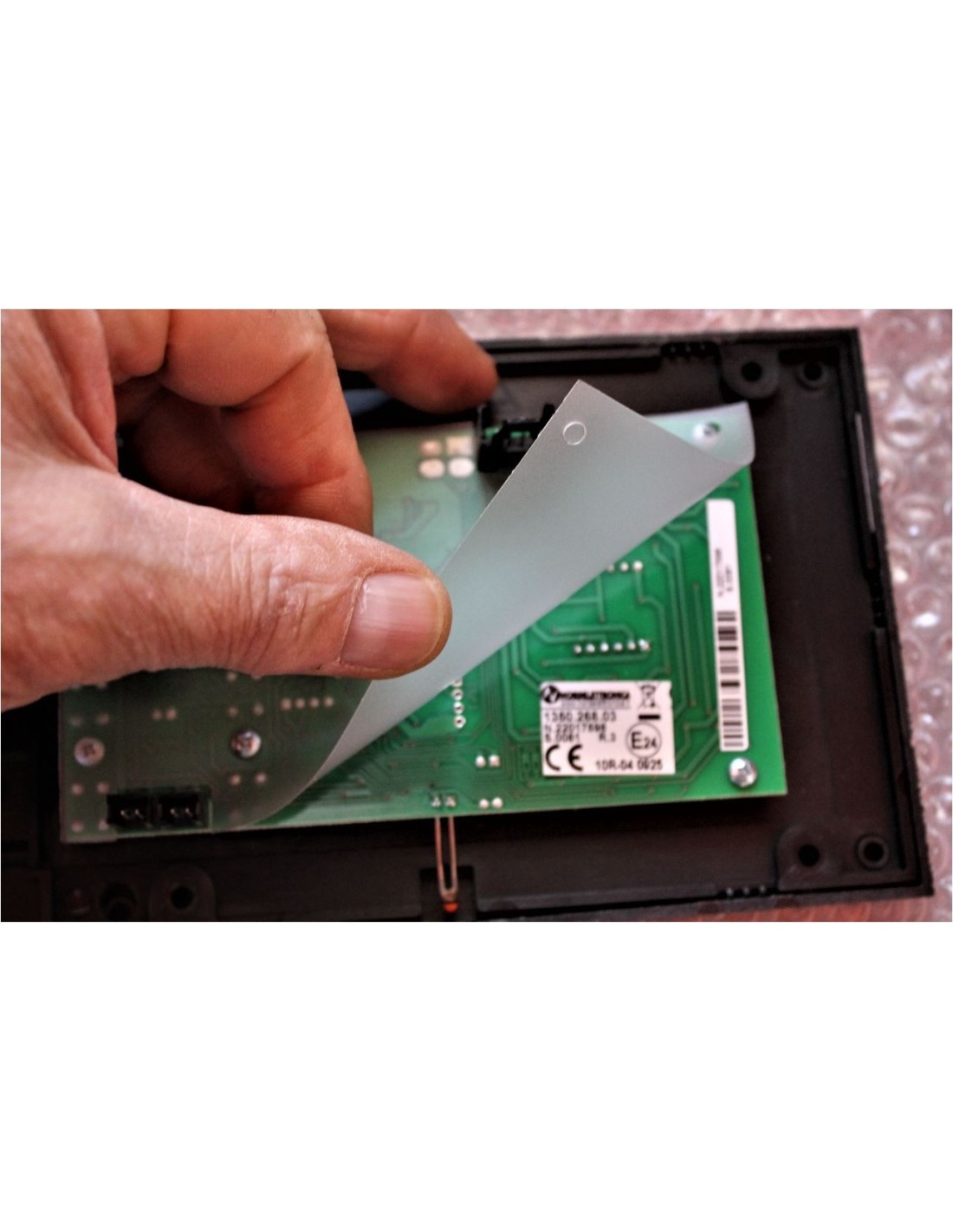

Les deux dispositifs 1350.268.02 et 1350.268.03 sont compatibles entre eux, ne différant que par le film

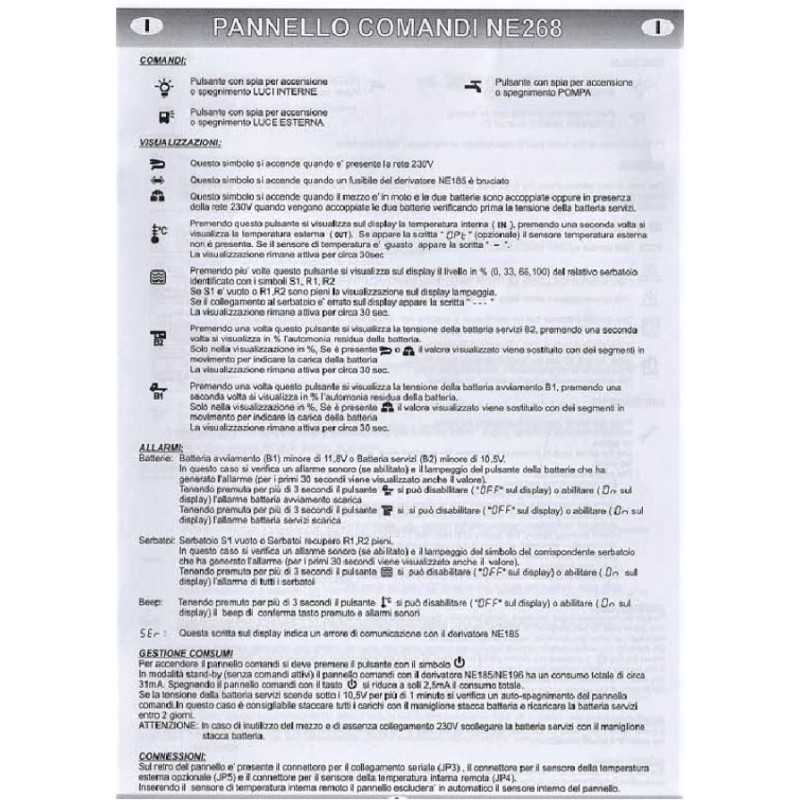

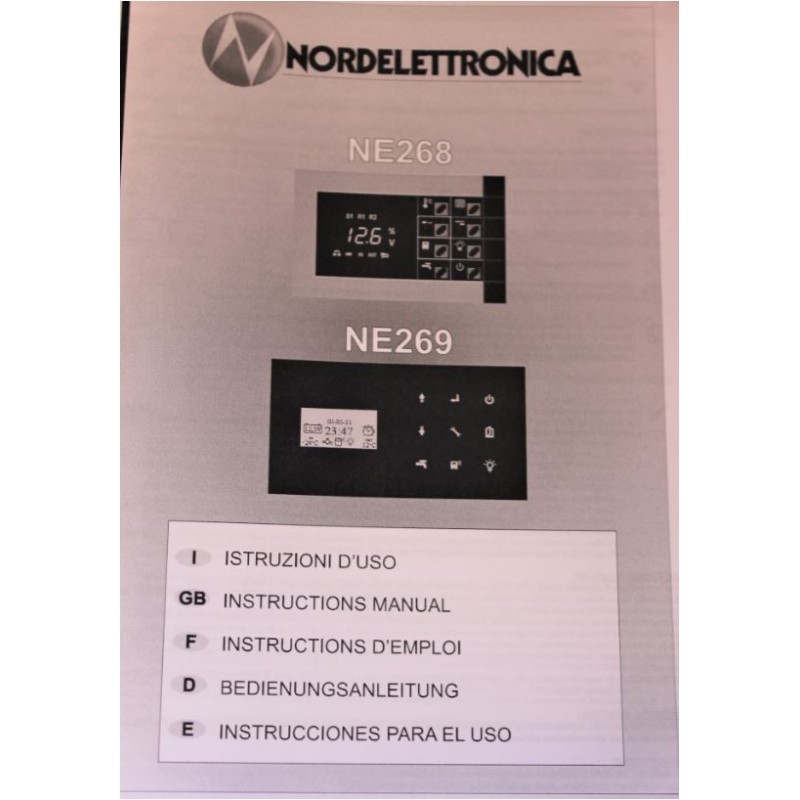

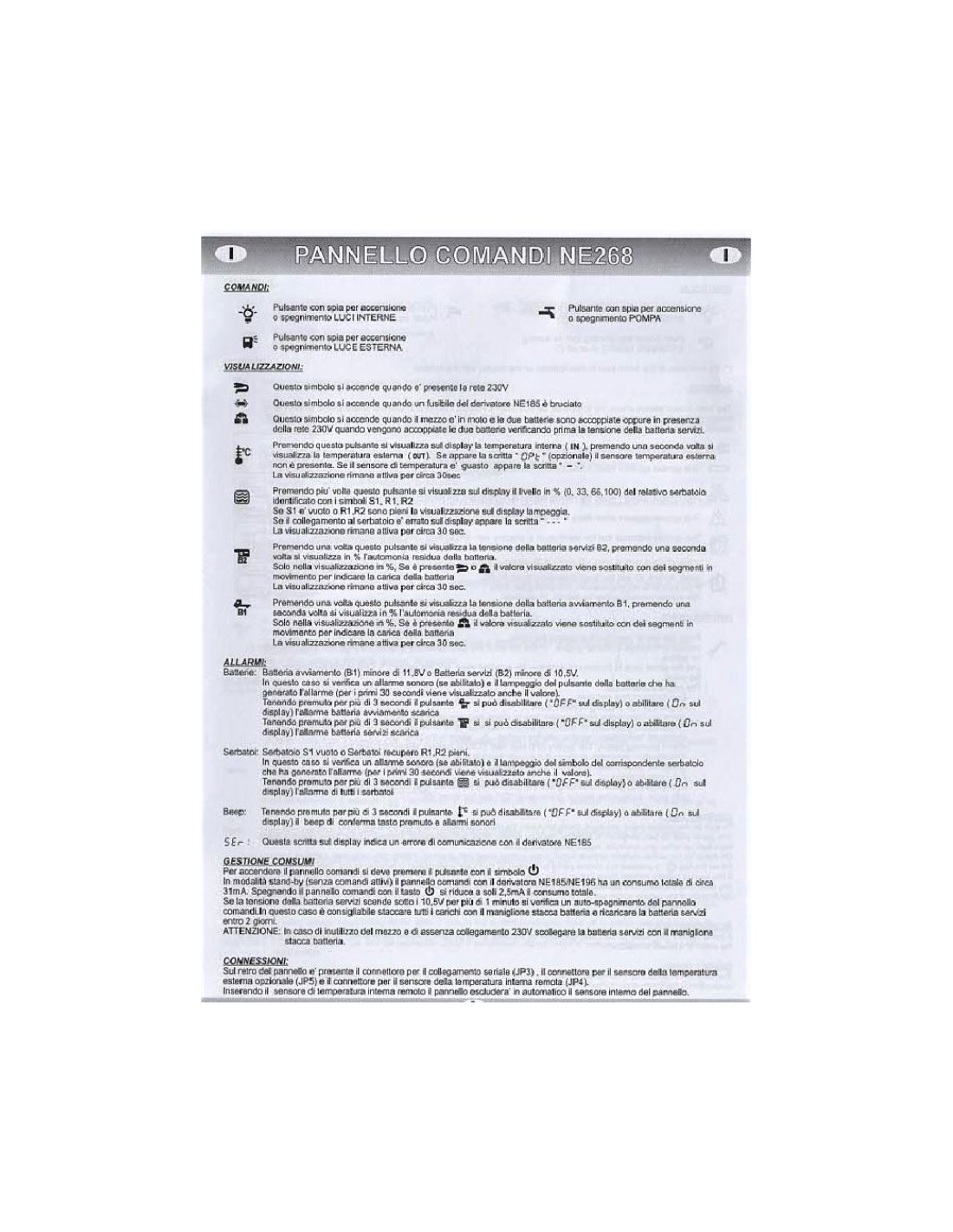

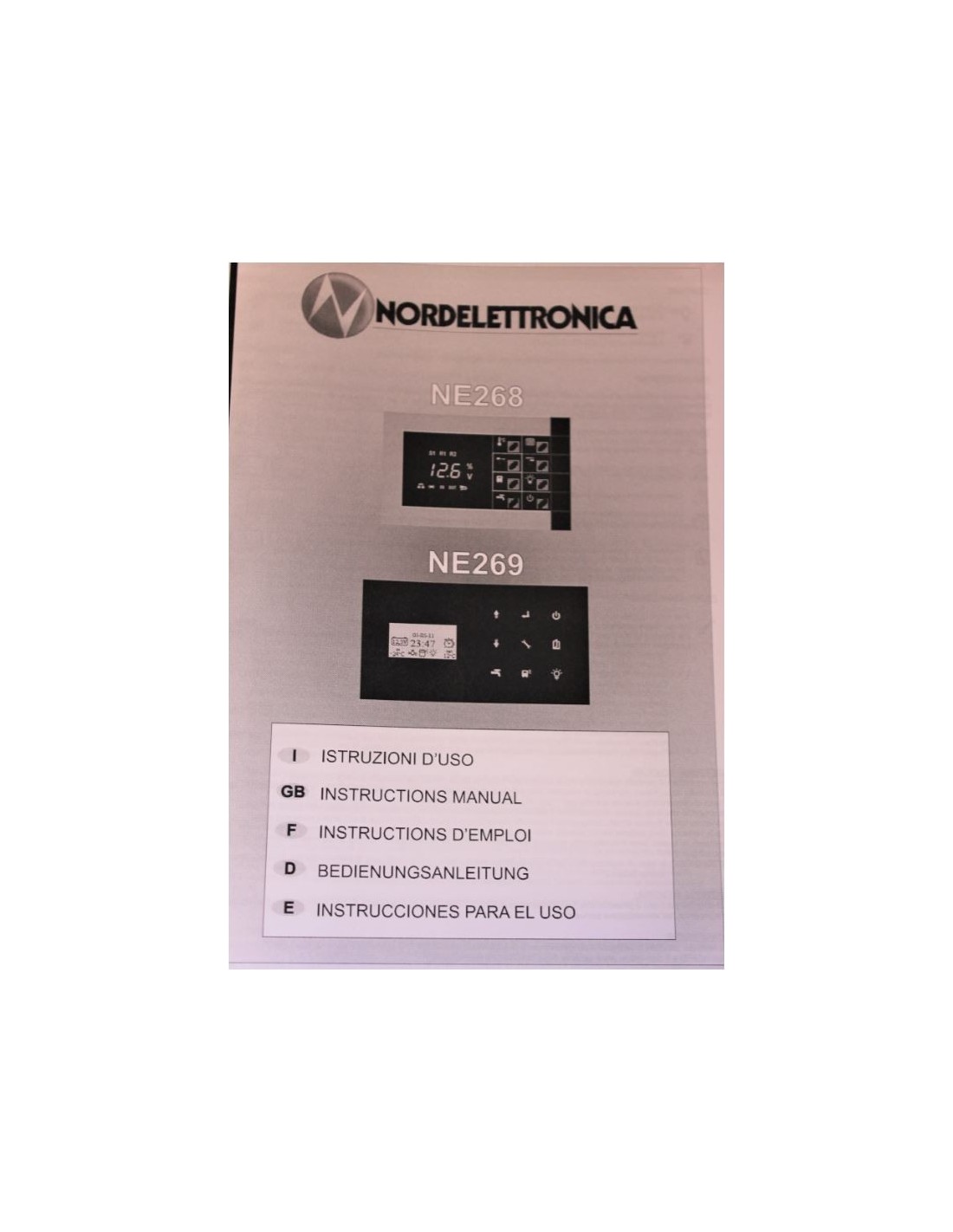

Voir les « documents joints » pour le manuel d’utilisation et d’entretien.

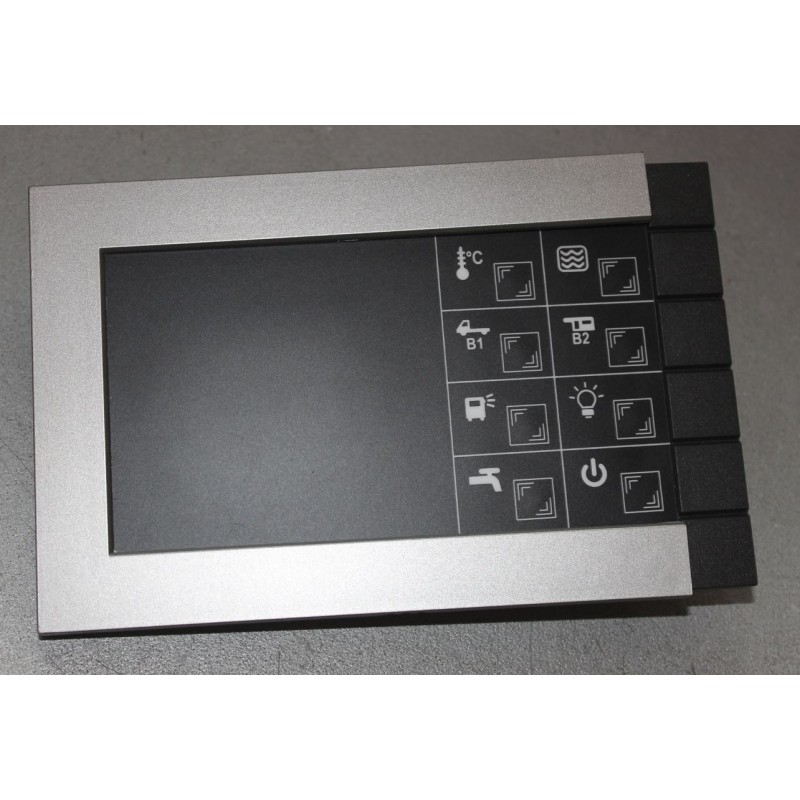

Contrôles :

• Bouton lumineux externe
• Bouton des lumières intérieures
• Bouton de pompe

Affichage:

• Présence en 230V
• Fusible grillé NE185
• Véhicule en mouvement et batteries couplées
• Température ENTRANT et SORTANT
• Niveau du réservoir d’eau en %
• Tension de batterie B2 et autonomie restante

Alarmes

• Démarreur de batterie et services en dessous du seuil
• Réservoir vide ou réservoir de récupération plein

Connexions

• Feuilleton JP3
• Température extérieure JP5
• Température interne JP4
