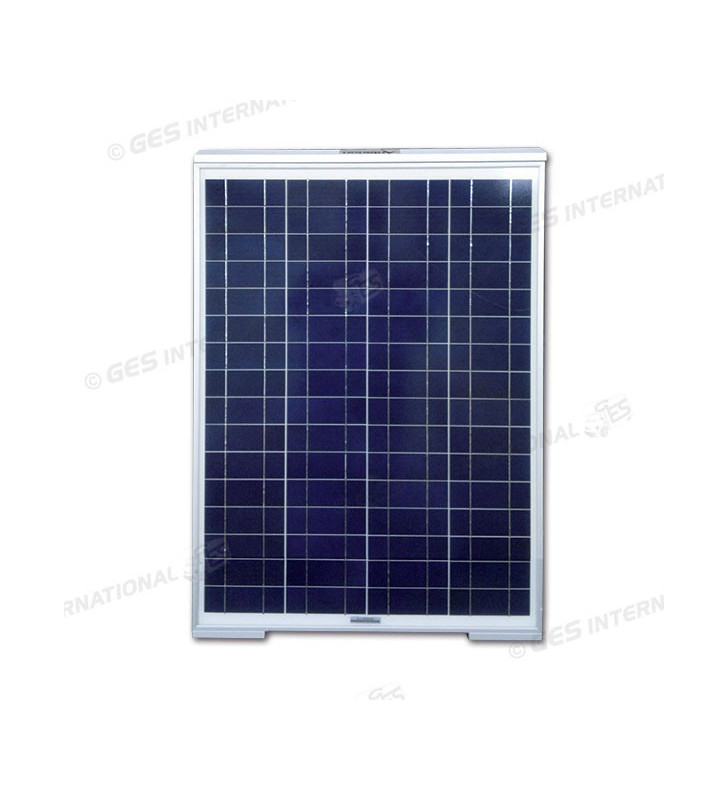

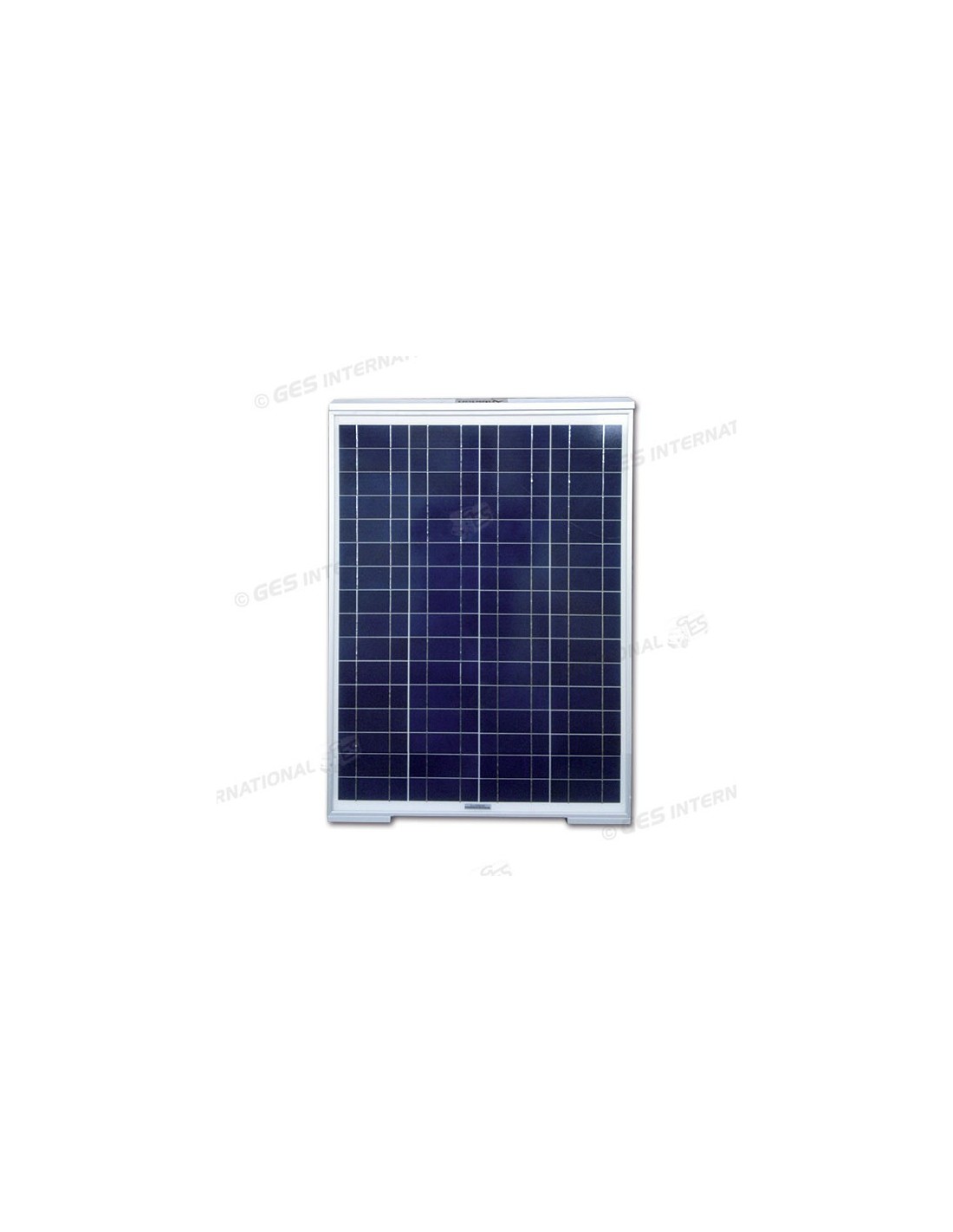

Kit pannello 110W regolatore 2 batterie cablato ANTARION

Kit pannello 110W ANTARION mono cristallino con regolatore di carica per 2 batterie compreso componenti per il montaggio.

Realizzati con celle di silicio monocristallino montati su una cornice di alluminio anodizzato e protette da un robusto vetro temperato infrangibile.

Caratteristiche tecniche

Potenza 110W

Tensione massima 20,88V

Corrente massima 5,44A

Tensione a circuito aperto 24,48V

Corrente a corto circuito 5,73AùDimensioni 1024x670x60 cm

Peso 7,9Kg

Cavi 45 m - 2 x 2,5 mmq

Tensione massima del sistema 1000 V/dc

Dimensione cella 158,75 x 158,75 mm

Tipo di celle Monocristalline silicon (standard) A grade 182 MONO PERC

Composizione kit:

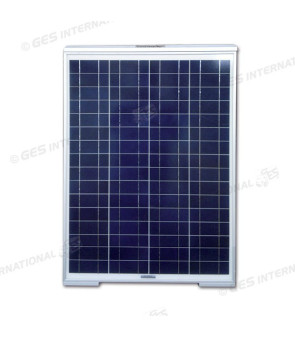

• 1 pannello fotovoltaico monocristallino

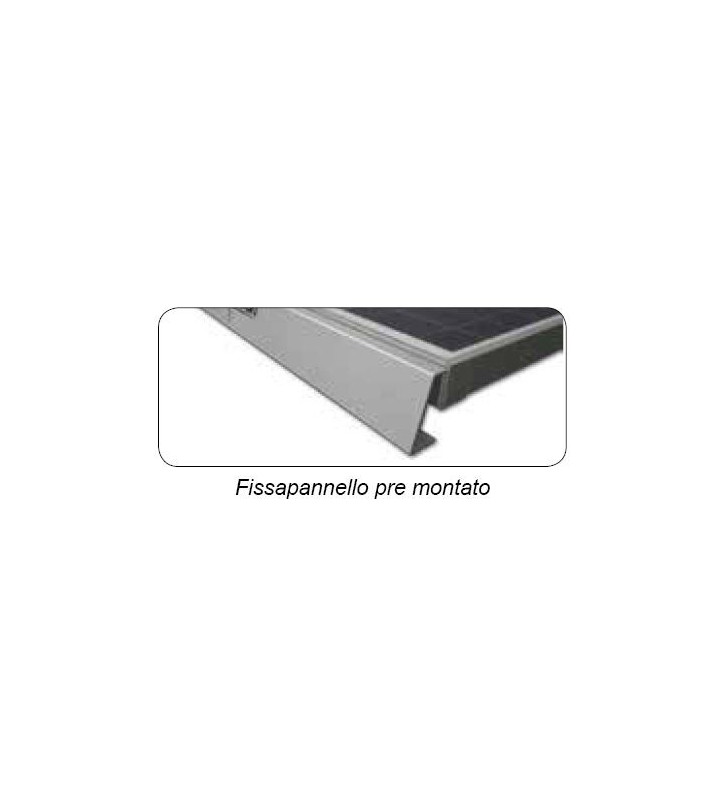

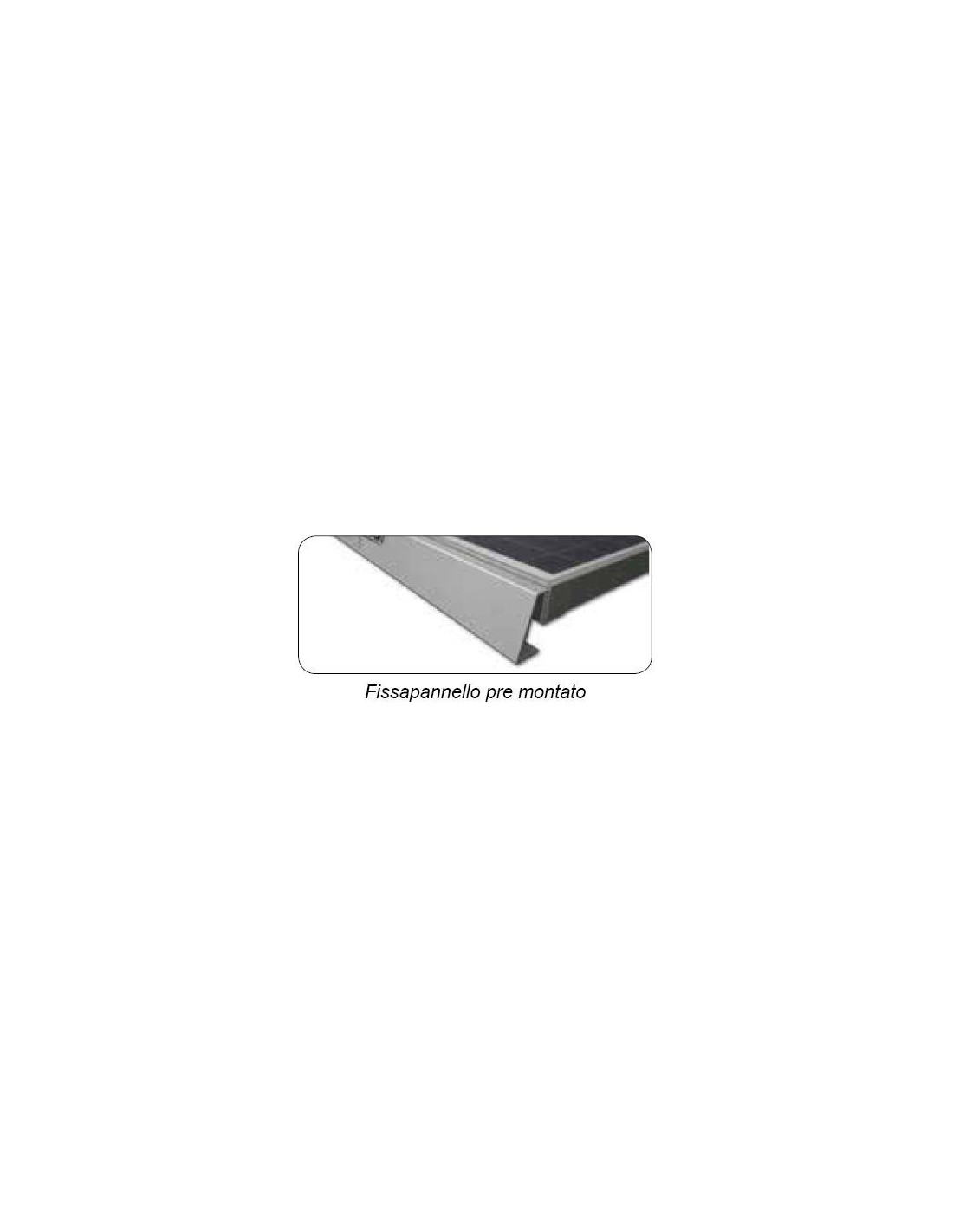

• 3 fissa pannelli rivettati al pannello

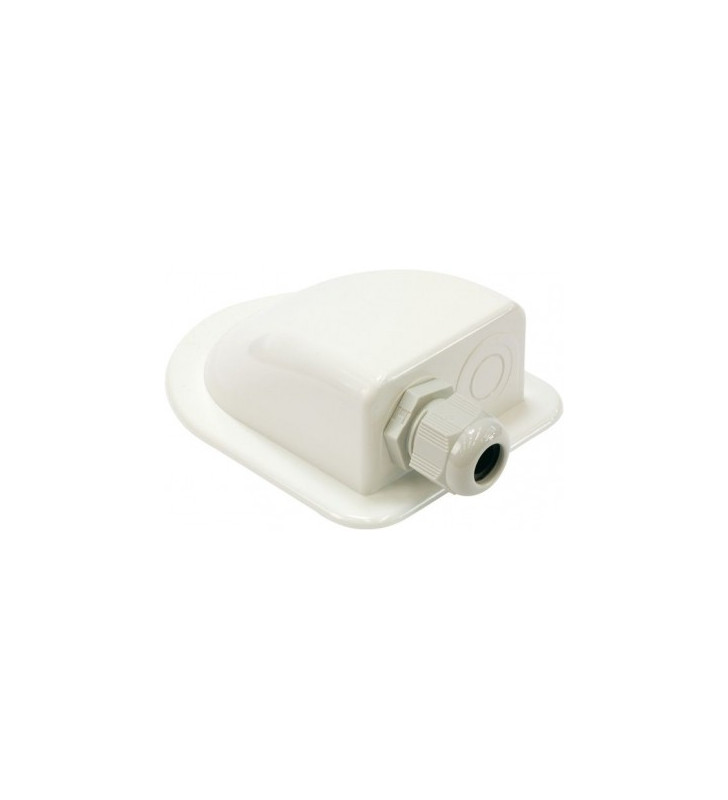

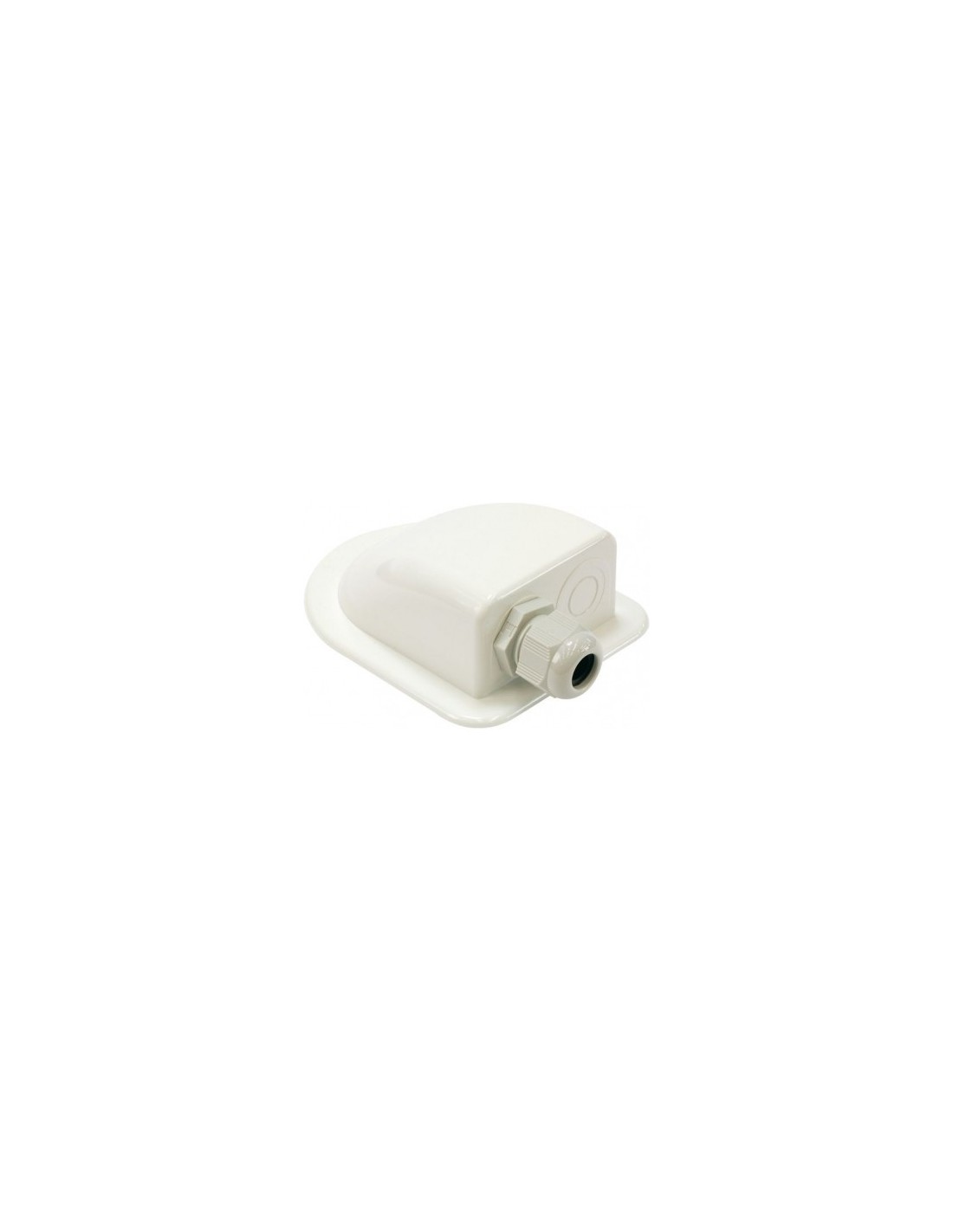

• 1 passa tetto con pressacavo premontato

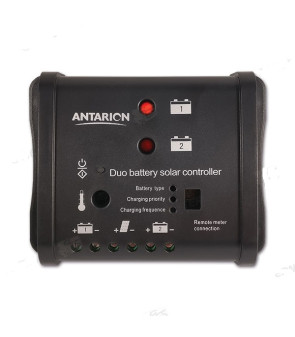

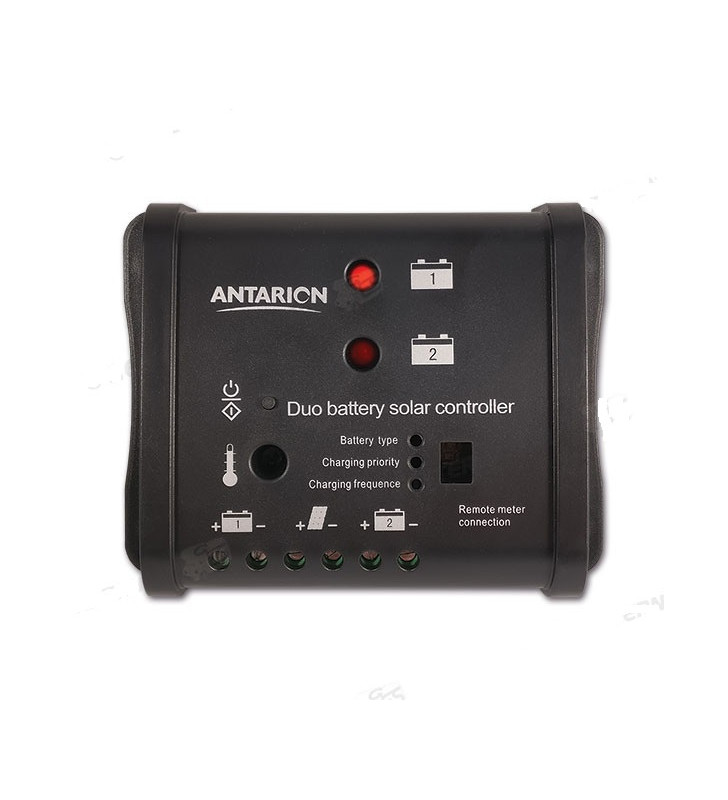

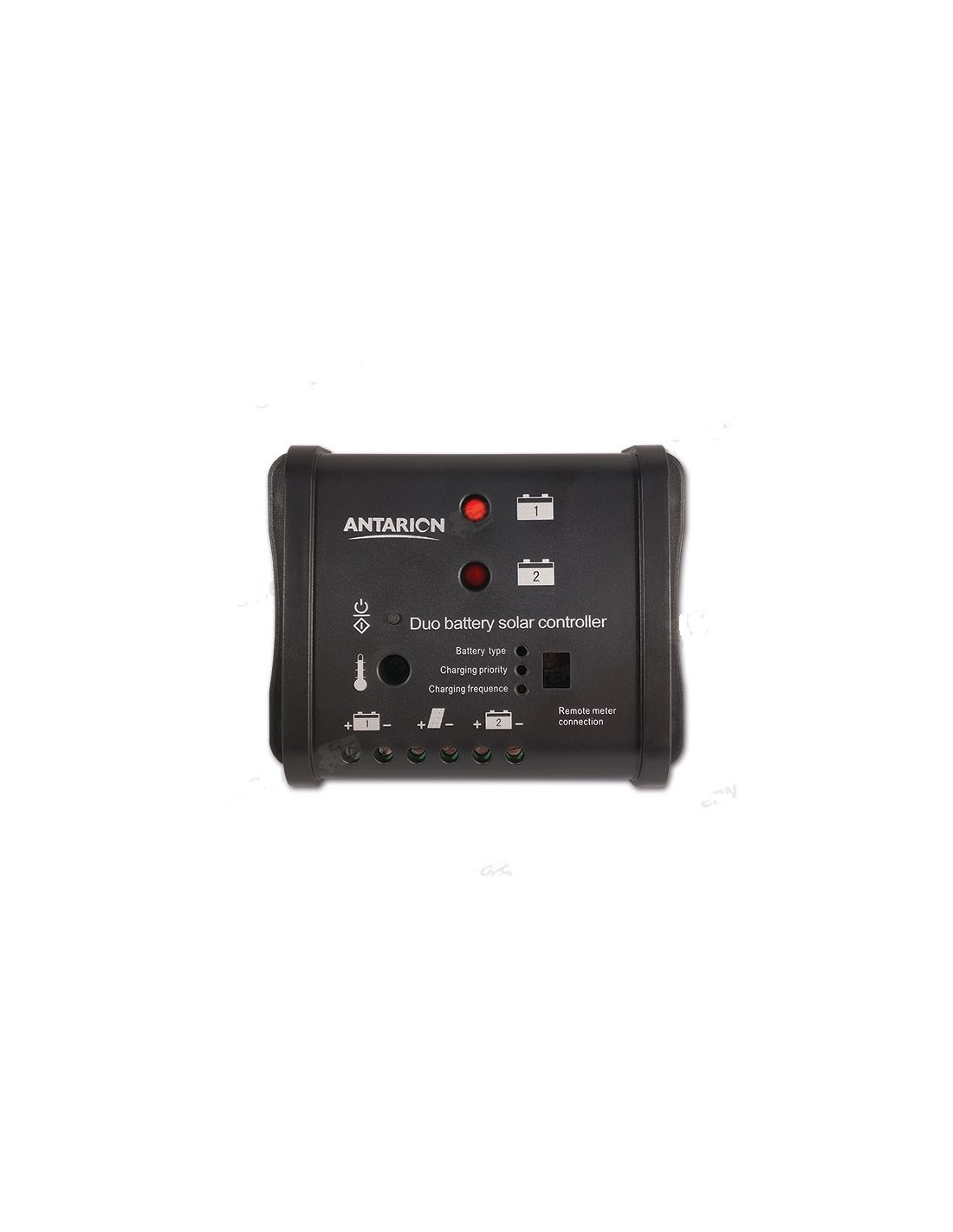

• 1 regolatore ANTARION di carica per due batterie
• 1 cartuccia di collante
• 5 m di cavo 2x2,5 mm² pre cablato
• 1 flacone 30 ml primer

Istruzioni per il montaggio

Prelevare una nuova alimentazione direttamente dalla batteria per ciascun pannello.

• Non utilizzare circuiti esistenti o passare attraverso dispositivi e/o morsettiere esistenti.

• Non utilizzare gli interruttori esistenti.

• Ogni alimentazione deve essere dotato di un fusibile adeguato sulla linea “+”. Questo fusibile deve essere collocato il più vicino possibile alla batteria.

Come Incollare il pannello solare

• Si consiglia di utilizzare l’adesivo in dotazione con il Kit (qualora previsto) seguendo le presenti istruzioni di preparazione:

• condizioni di temperatura per l’utilizzo dell’adesivo: tra 10 e 25°C
• levigare le superfici da incollare con carta vetrata (grana media).
• pulire la superficie con un prodotto raccomandato dal produttore dell’adesivo

• Incollare abbondantemente le alette di fissaggio alle due estremità del pannello premendo moderatamente. Lo spessore della colla deve essere di +/- 3 mm.

•Tempo di asciugatura: 24 ore.

Per una resa ottimale dei pannelli solari, si consiglia di mantenere periodicamente pulita la superficie degli stessi.
