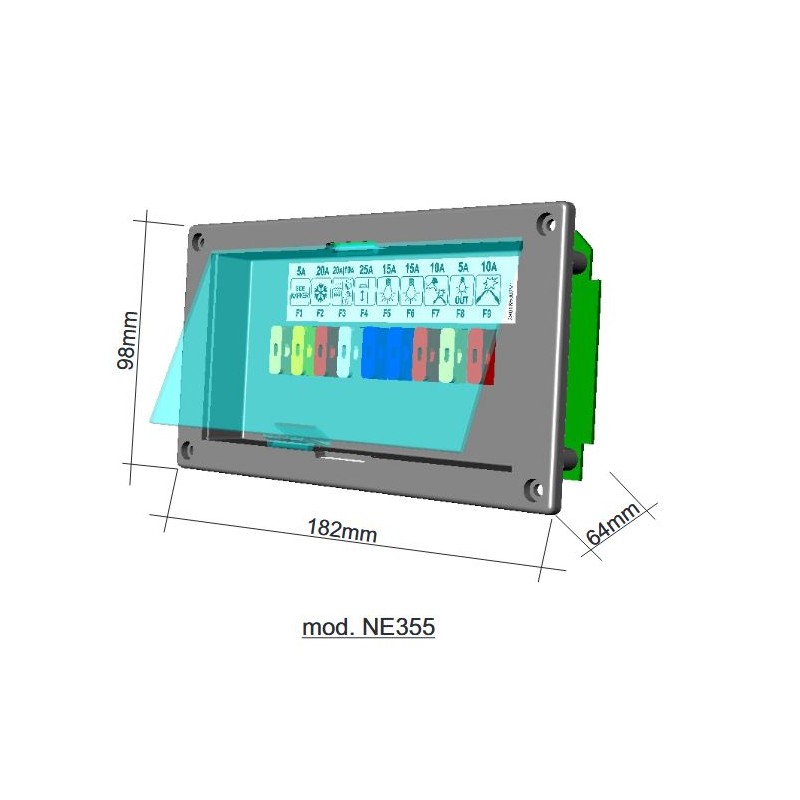

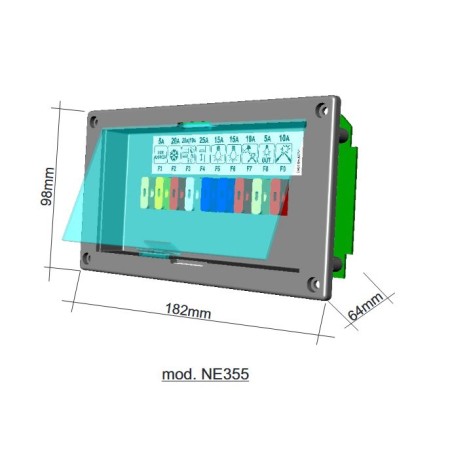

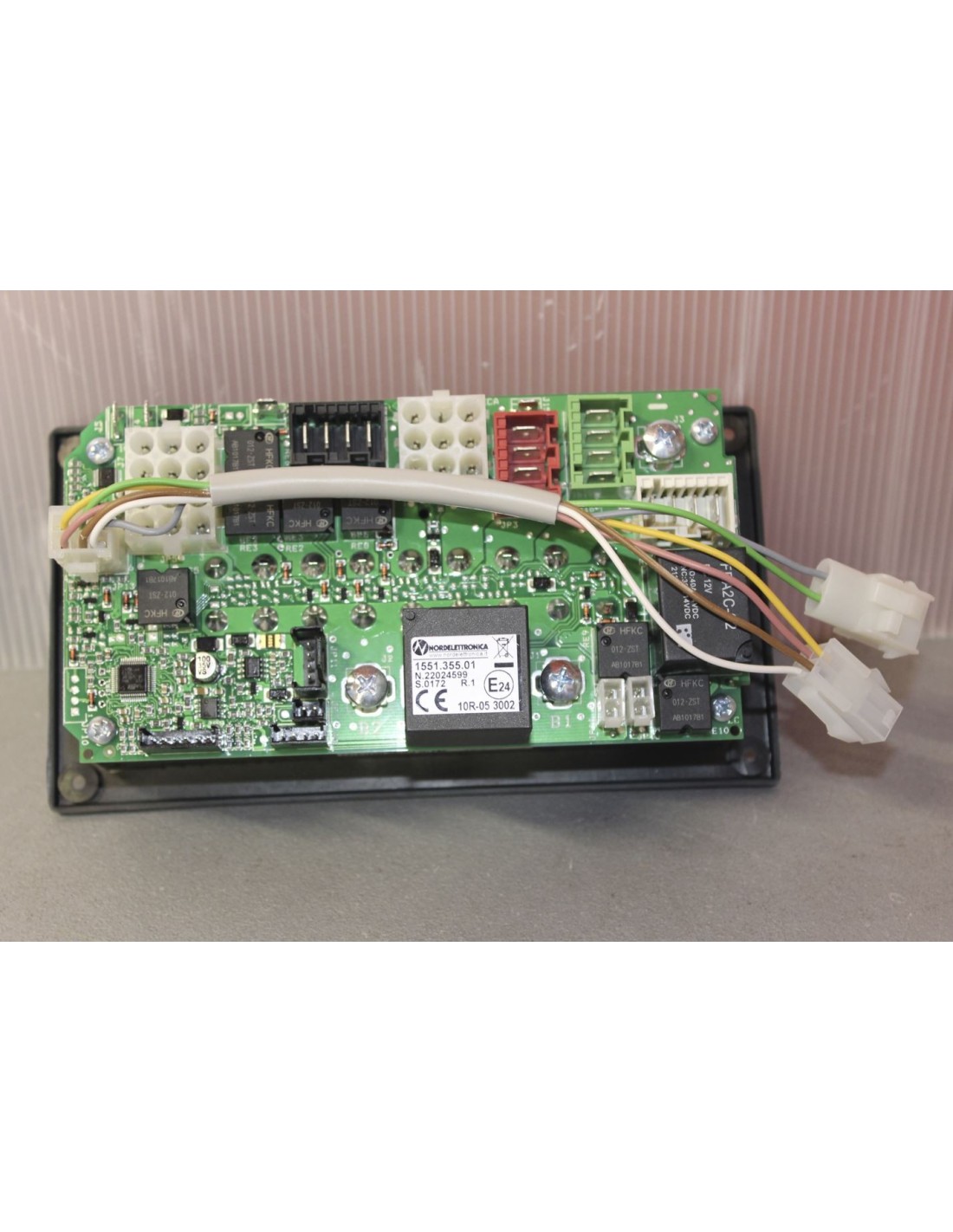

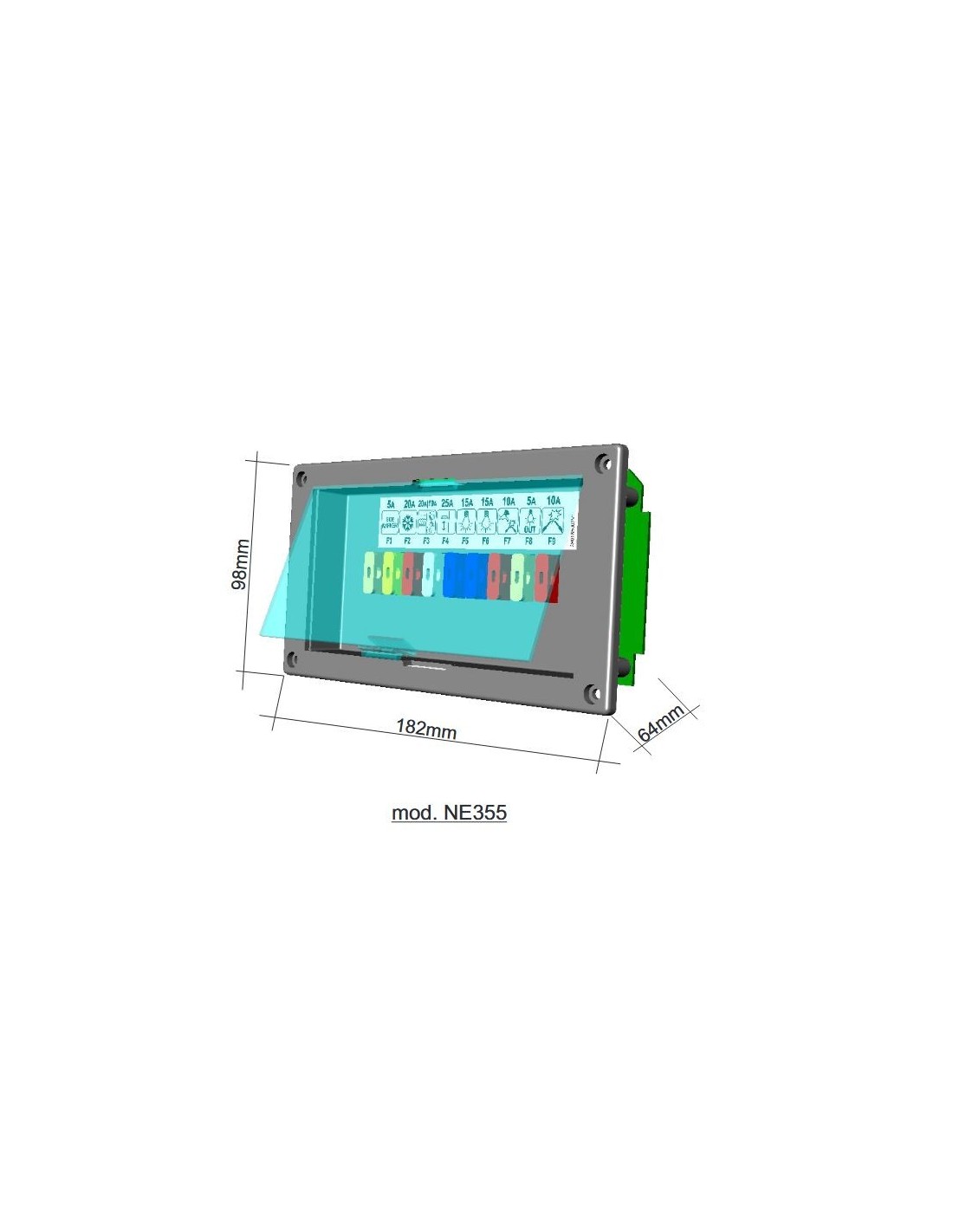

1551.355.01 TRIGANO - DERIVATORE PORTAFUSIBILI NE185 REPLACEMENT CON NE355_T

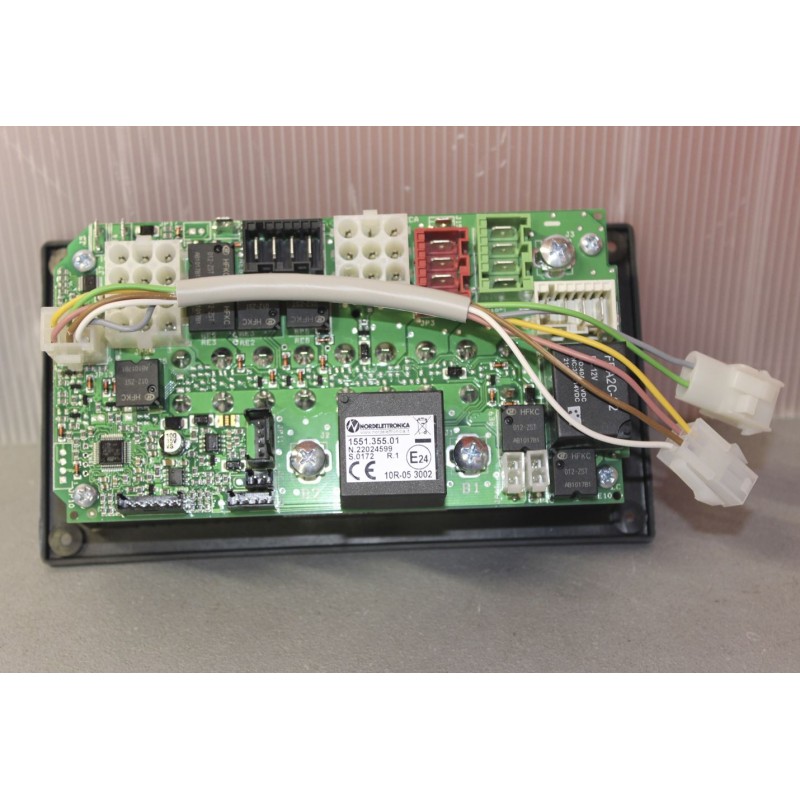

DERIVATORE PORTAFUSIBILI NE185 REPLACEMENT CON NE355_T - 1551.355.01 TRIGANO con cablaggio adattatore 000.433.90

SOSTITUISCE IL PRECEDENTE:

DERIVATORE PORTAFUSIBILI NE185-11S CENTR.V2011 FORNITO IN KIT - TRIGANO MCLOUIS KARAT 72 STAGIONE 2015/2016 - 1551.185.02

LEGGERE SOTTO NOTA TECNICA NORDELETTRONICA:

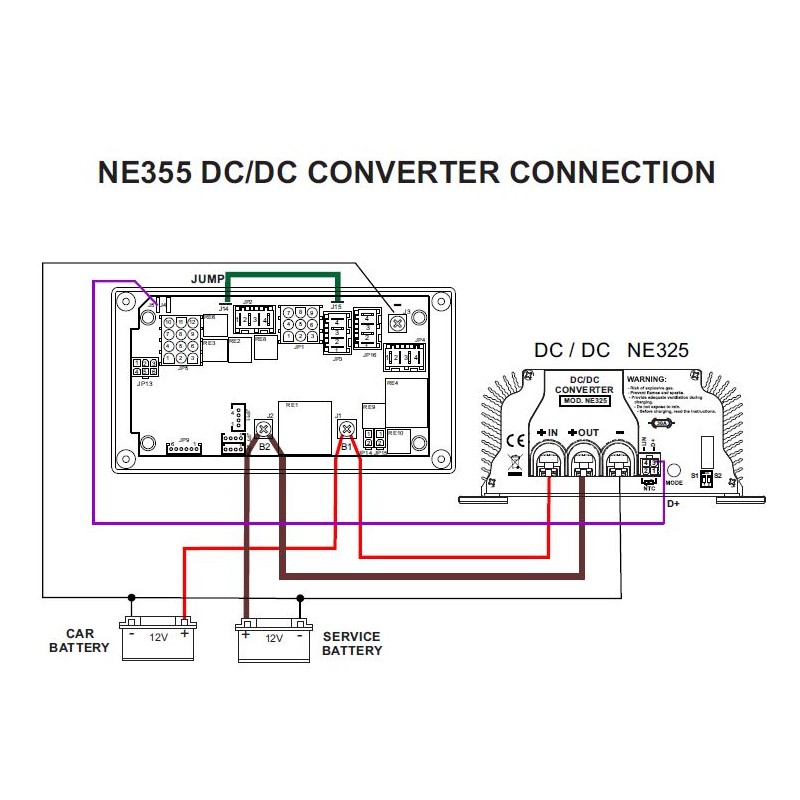

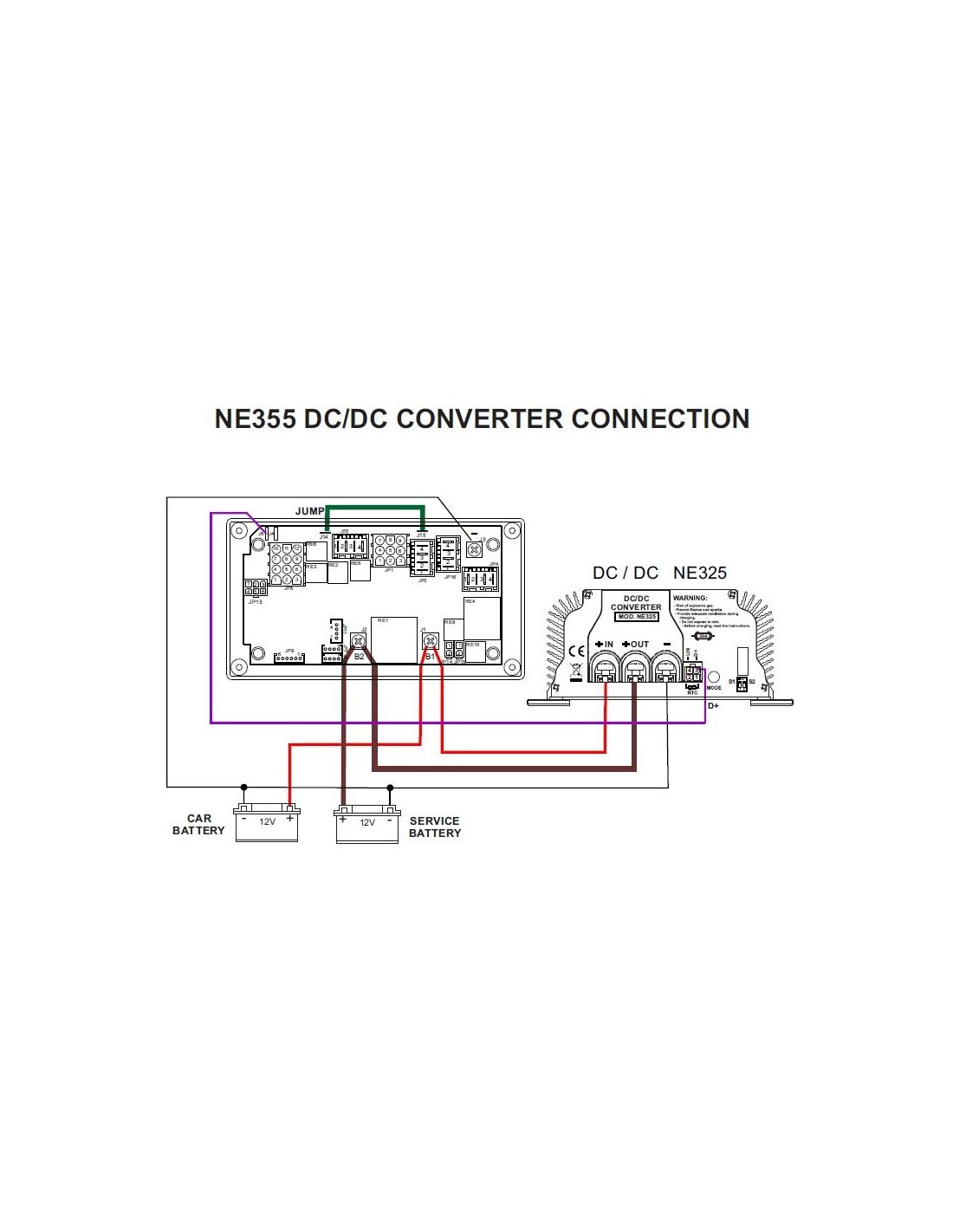

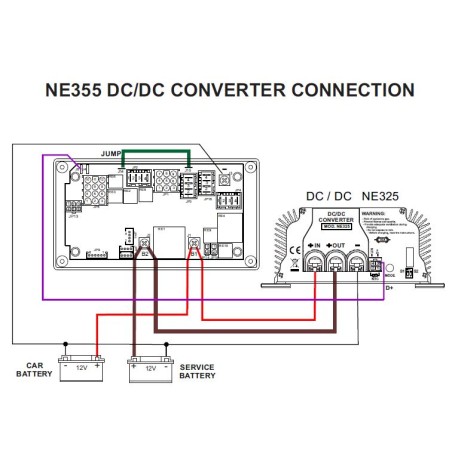

Prestare attenzione al fatto che l'attivazione del relè di accoppiamento nel nuovo shunt avviene con 2 segnali simultanei, l'installatore deve leggere il manuale fornito per rifare i collegamenti del connettore Jp13.

In documenti allegati troverete il manuale di uso ed installazione.

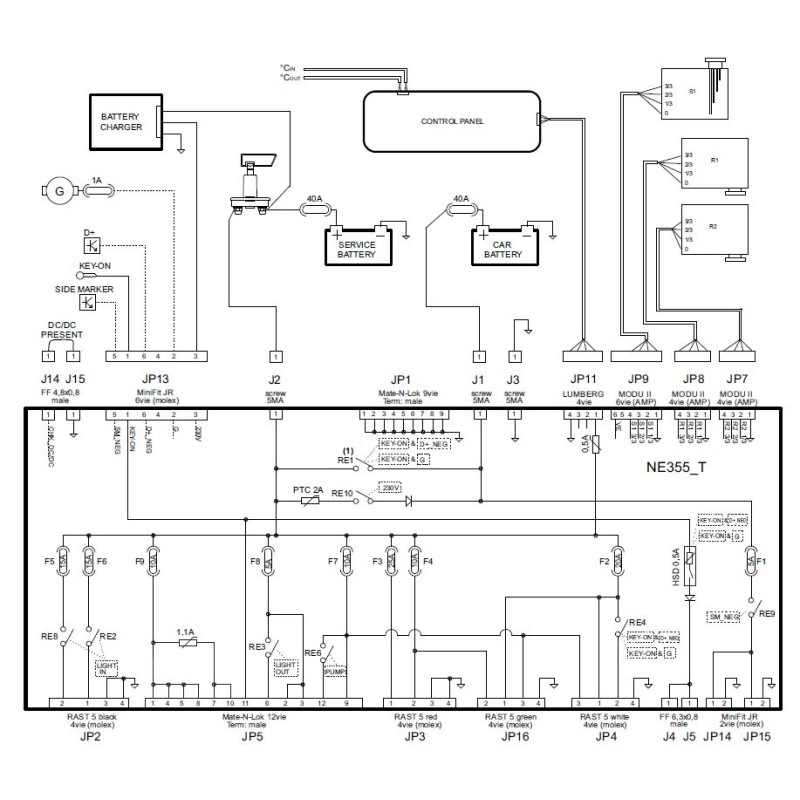

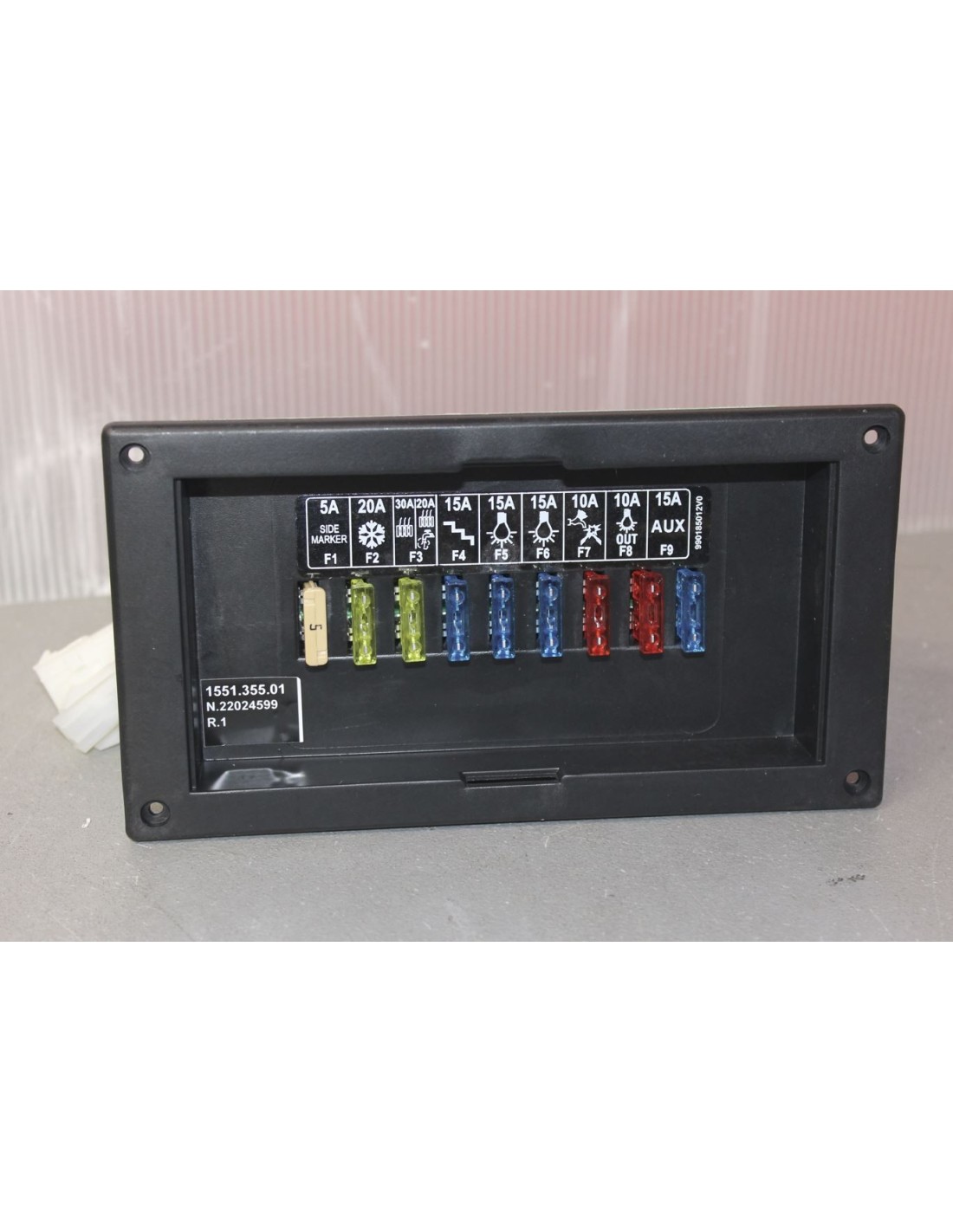

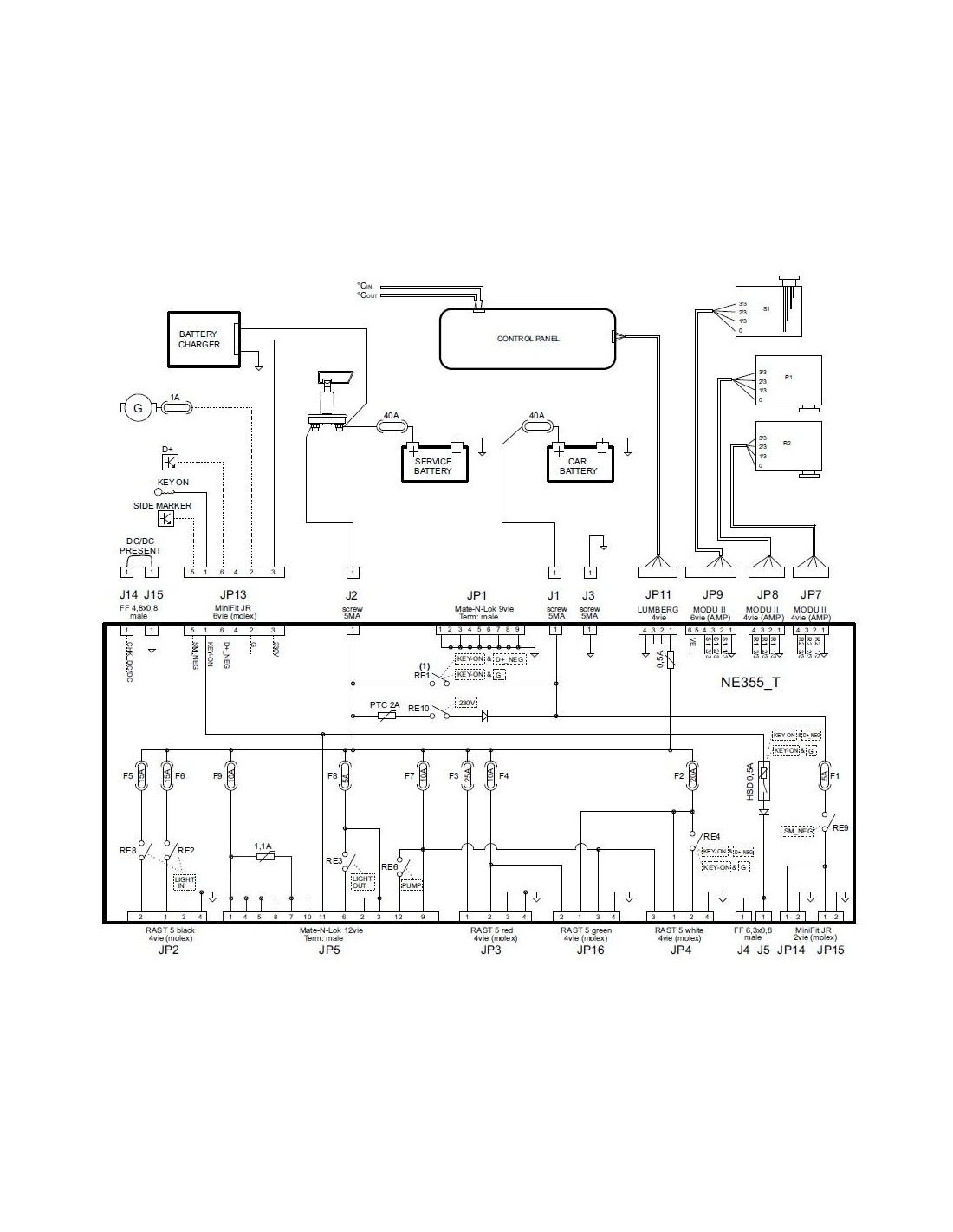

Utenze presenti sul derivatore porta fusibil:

• F1: Fusibile 5A collegato alla batteria auto per l'alimentazione delle luci side marker.
• F2: Fusibile 20A collegato alla batteria servizi per l'alimentazione del frigo.
• F3: Fusibile 25A collegato direttamente alla batteria servizi per l’alimentazione letto basculante.
• F4: Fusibile 20A/10A collegato direttamente alla batteria servizi per l’alimentazione WEBASTO (20A) o Combi (10A).
• F5: Fusibile 15A collegato all'interruttore generale luci per alimentare il gruppo Luci_1
• F6: Fusibile 15A collegato all'interruttore generale luci per alimentare il gruppo Luci_2.
• F7: Fusibile 10A collegato direttamente alla batteria servizi per l’accensione del frigo, per l’alimentazione USB e all'interruttore pompa per l'alimentazione della pompa acqua.
• F8: Fusibile 5A collegato direttamente alla batteria servizi per alimentare il wc, fornelli e all’interruttore luce esterna.
• F9: Fusibile 10A collegato direttamente alla batteria servizi per l’alimentazione di utenze varie
