CLEAN EVOLUTION Zerkleinerer 12 VDC für Thetford C250/260 WC-Spülkasten

CLEAN EVOLUTION MACERATOR 12VDC für THETFORD C250/260 Spülkasten (außer Toilettenspülkasten)

Clean Evolution entstand aus der Notwendigkeit heraus, über ein Gerät zu verfügen, das das Entleeren der in Wohnmobilen und Wohnwagen mitgelieferten Toilettenkassette direkt aus dem Fahrzeuginneren ermöglicht, anstatt sie manuell zu entleeren.

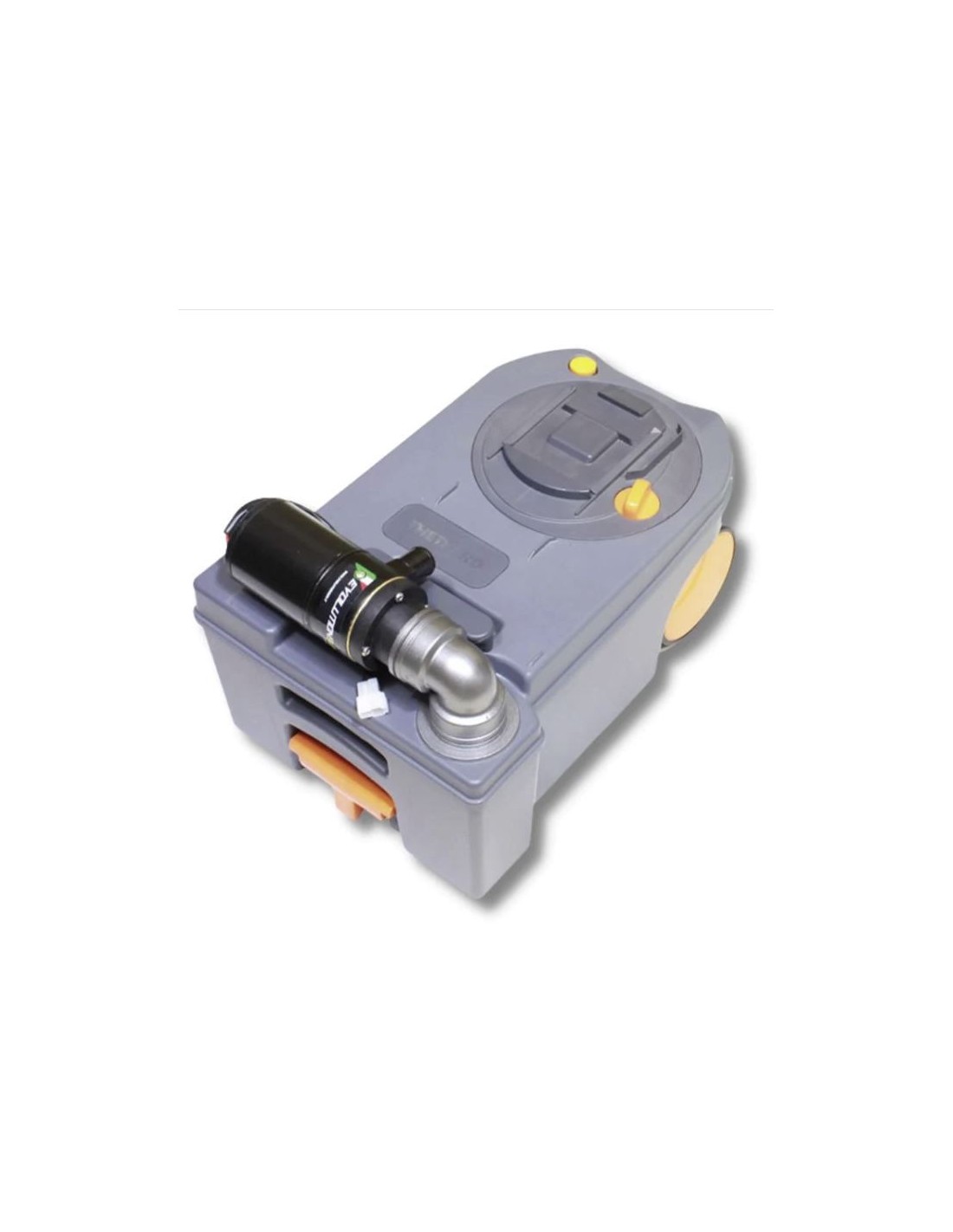

Clean Evolution wurde speziell für die Verwendung in Kombination mit allen im Umlauf befindlichen Toilettenspülkästen von Thetford und Dometic entwickelt. Das Gerät wurde mit einer Zerkleinerungspumpe entwickelt, die direkt am Spülkasten installiert werden kann und den ursprünglichen manuellen Ablaufanschluss ersetzt. Der Toilettenspülkasten wird nicht verändert.

Der Motor ist sehr klein und verfügt über leistungsstarke Magnete und Konstruktionstechnologien, die eine hohe Leistung bei geringer Absorption ermöglichen. Das gesamte Gerät besteht vollständig aus Made in Italy-Komponenten. Das Kit wurde für die Durchführung verschiedener Installationsarten, einschließlich Heimwerkerarbeiten, entwickelt.

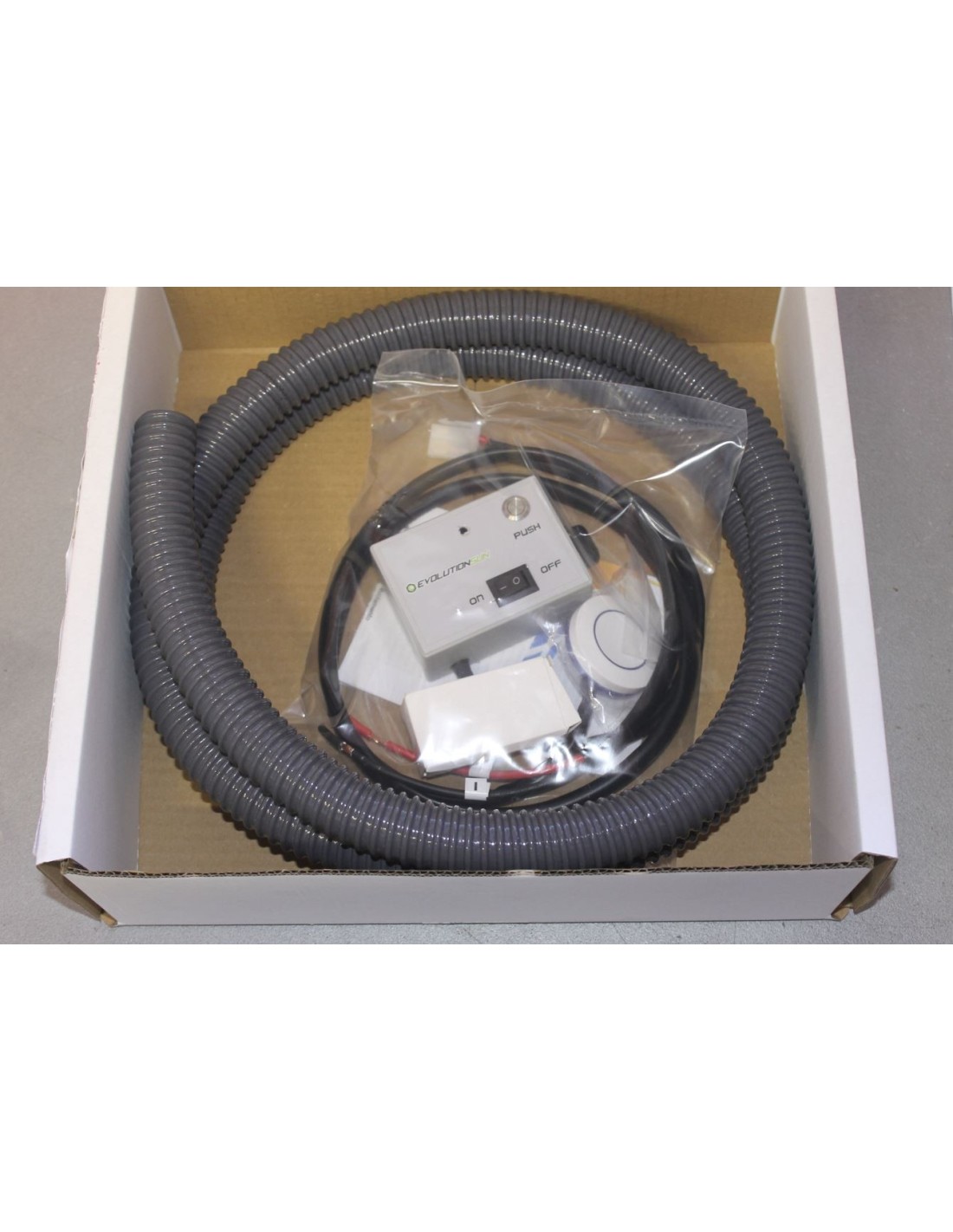

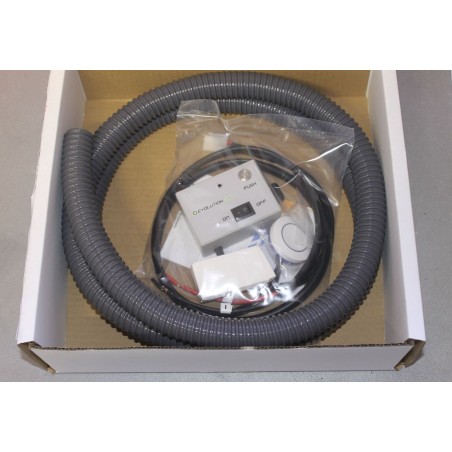

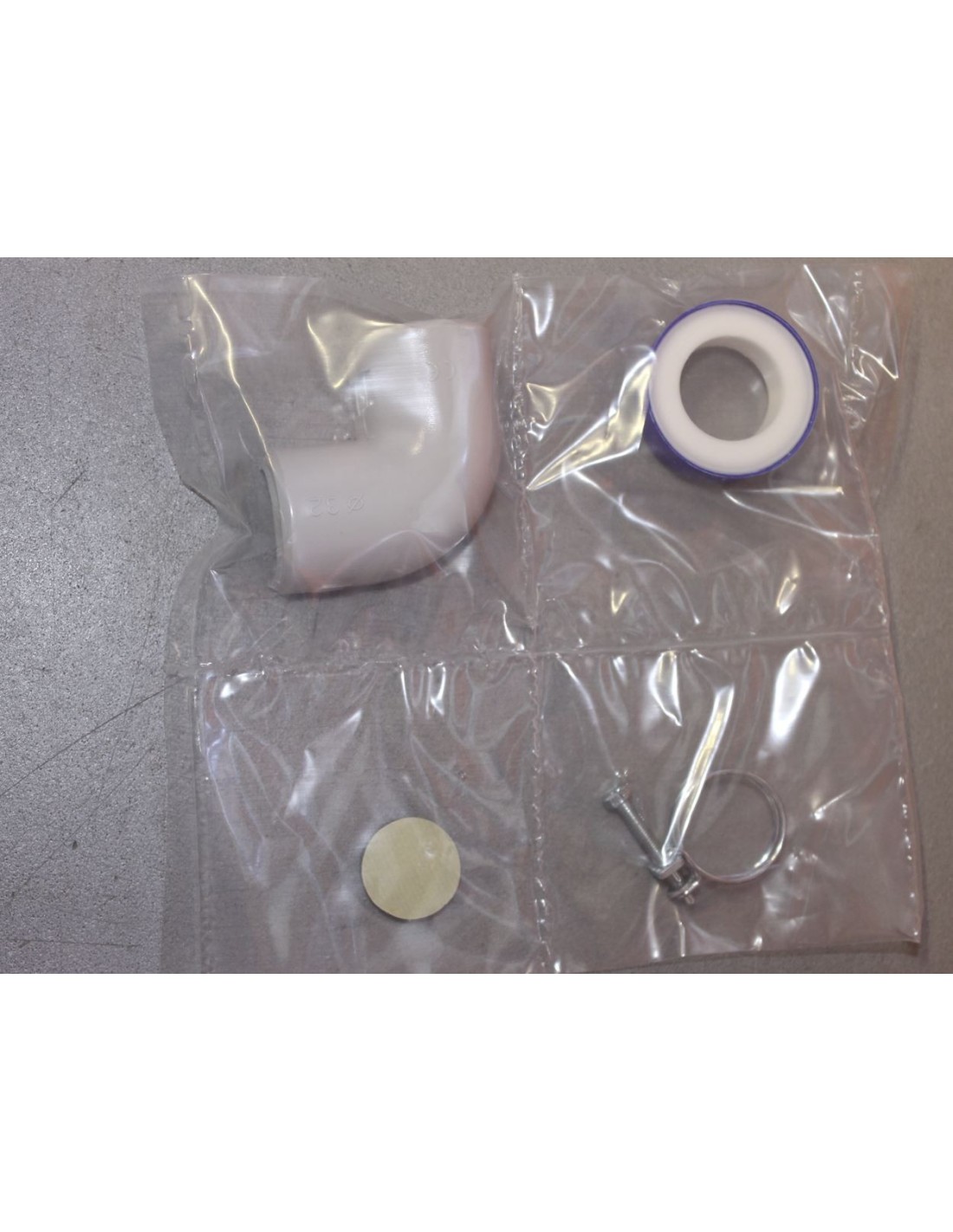

Das Kit besteht aus:

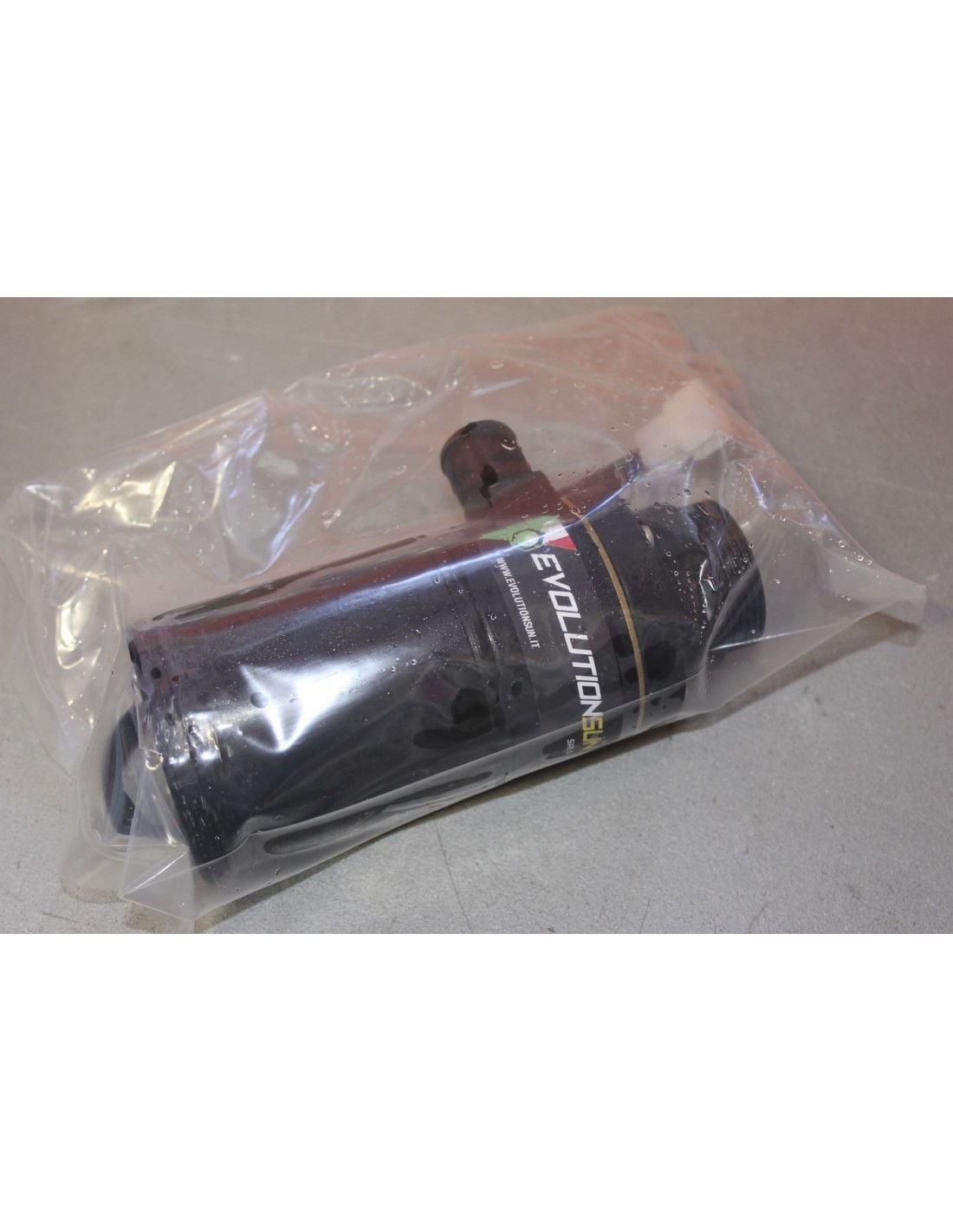

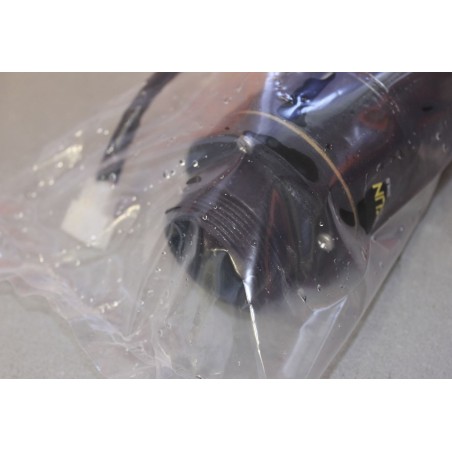

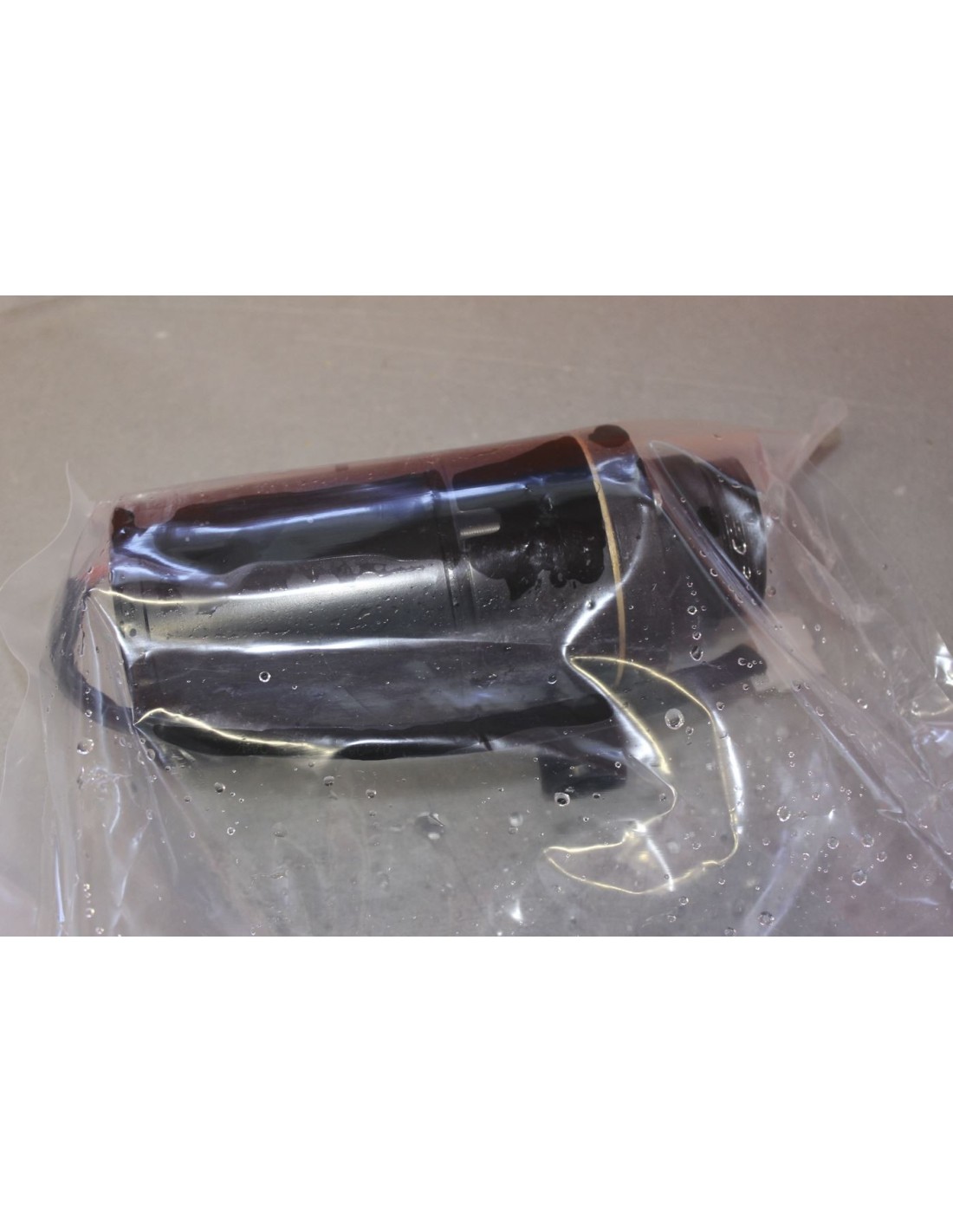

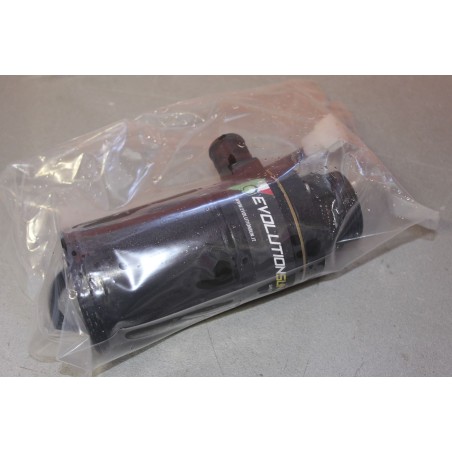

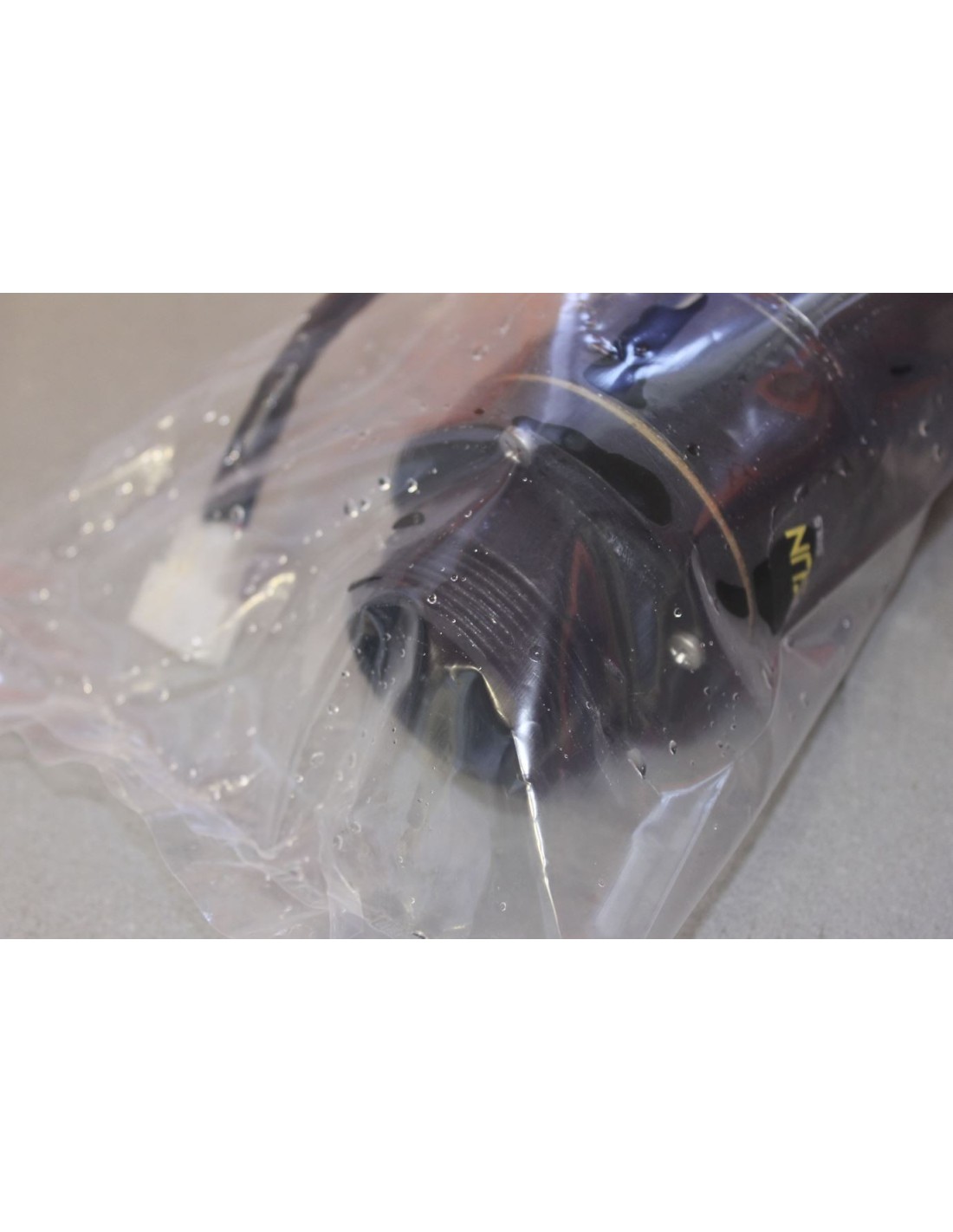

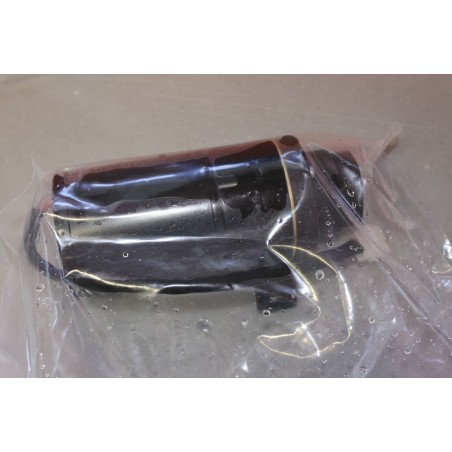

• 12-V-Gleichstrom-Zerkleinerungskörper
• 3 m flexibler Ablaufschlauch, Durchmesser 2,5 cm
• 30 mm verzinkter Biwire-Kabelbinder

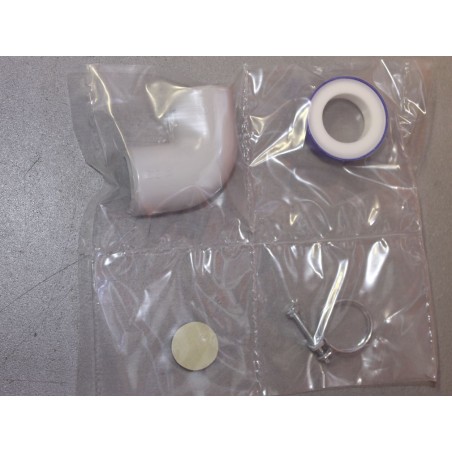

• weiße Teflonrolle
• selbstklebender Schwammknopf

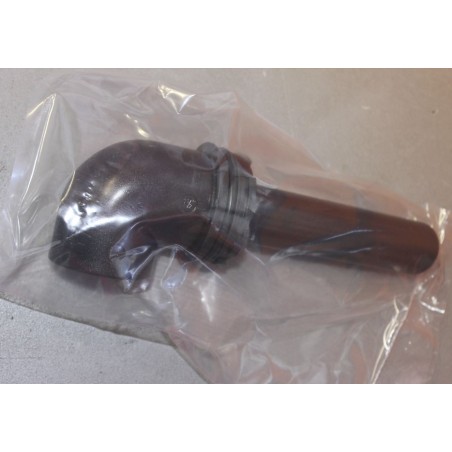

• PVC-Bogen 2 Stück 30 mm

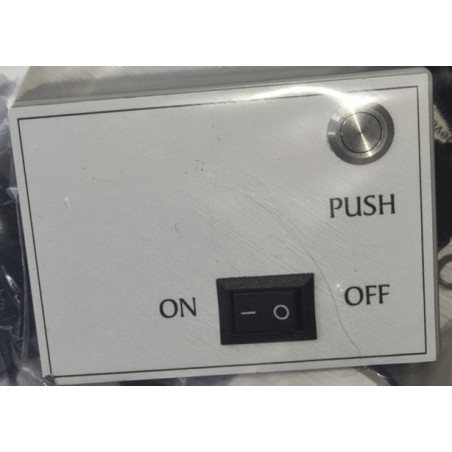

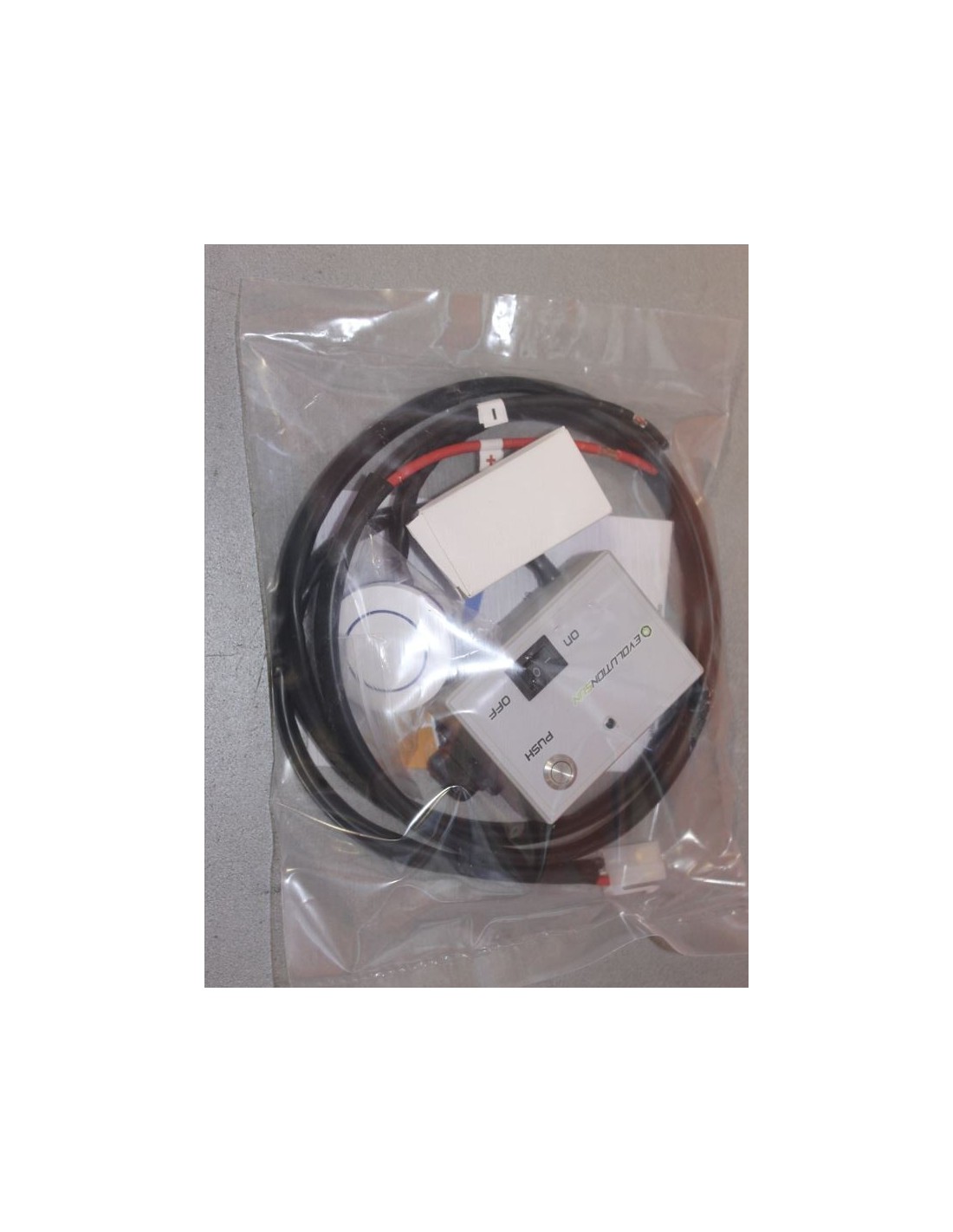

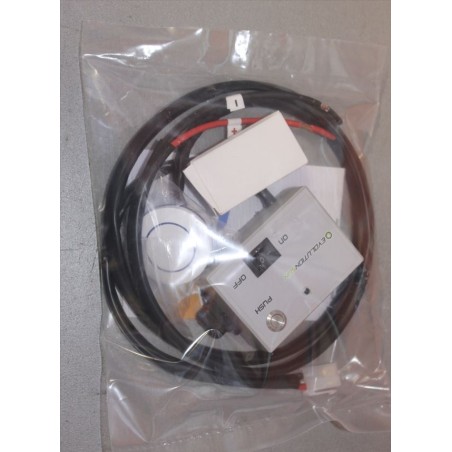

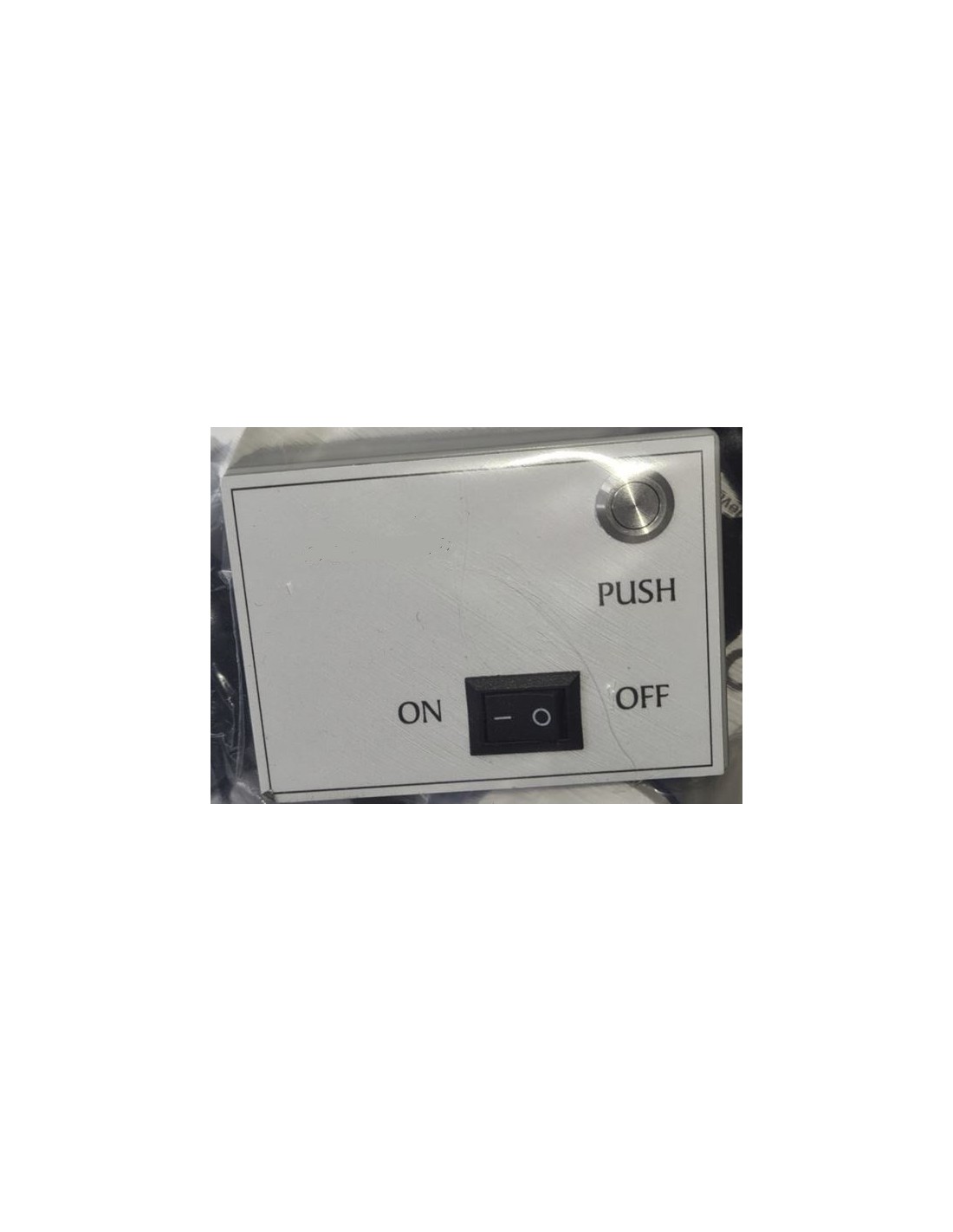

• Elektrischer Anschlusskabelsatz komplett mit 30-A-Relais und Ein-/Aus-Funksteuerung
• Anleitungsbuch

TECHNISCHE EIGENSCHAFTEN

• Es ist selbstansaugend, hat eine Gesamtförderhöhe von 3 m und einen vertikalen Hub von 1,2 m
• Durchflussrate von 40 l/Minute

KOMPONENTENBAUGRUPPE (PUMPE-SPENDER)

Zerlegen Sie die an Ihrem Spülkasten installierte Ablaufgarnitur und drehen Sie sie um ca. 210 Grad, bis Sie die Entnahmestelle finden. Nachdem die ursprüngliche Verbindung entfernt wurde, setzen Sie das Saugsystem und die Zerkleinerungspumpe ein und positionieren sie. Drehen Sie einfach die Pumpe, um die Ausrichtung ihres Ausstoßes an Ihren Platzbedarf anzupassen.

Platzieren Sie den selbstklebenden Schwammknopf unter dem Motor und befestigen Sie ihn in der Kassette, um sicherzustellen, dass keine Vibrationen auftreten. Bei begrenztem Platz zwischen Spülkasten und Tür empfiehlt es sich, den mitgelieferten 25-mm-Ablaufschlauch so nah wie möglich an der Wand zu platzieren und den Pumpenauslass (Einlass) nach innen zu drehen.

Entfernen Sie den am Gehäuse angebrachten Griff, indem Sie die beiden Schrauben unter der Abdeckung lösen. Der Schwimmer im Inneren der Box ist speziell für jedes Thetford C3/C200/C250/C400/500- und Dometic-Modell mit verschiedenen Neigungen und Längen gefertigt.

MACERATOR-AKTION UND DISGREGATIONSZEITEN

Verwenden Sie spezielles Papier für Wohnmobile, alternativ hochwertiges Haushaltspapier.

Es ist ratsam, wenn auch nicht unbedingt erforderlich, ein Sprengmittel zu verwenden, um die Zerkleinerung des in der Box vorhandenen Abwassers zu beschleunigen und schlechte Gerüche zu vermeiden. Die Entlassungszeiten werden durch einen Zeitpunkt bestimmt, der nicht unmittelbar seit dem letzten Stuhlgang liegt.

HYDRAULIKSYSTEM

Die Zerkleinerungspumpe besteht aus zwei Teilen, dem Zerkleinerer und der nautischen Impellerpumpe. Der Zerkleinerer ist vor der Pumpe platziert. Es wurde nur für organische Verbindungen entwickelt. Werfen Sie daher keine Gegenstände wie Vaginalabstriche, Slipeinlagen, Wattestäbchen, beschichtetes Papier oder Papier, das nicht zum Zerfall geeignet ist usw. in die Schachtel.

Es wird daher empfohlen, Ihre Crew für diesen Zweck zu schulen. Wenn kleine Plastikgegenstände in die Toilette geworfen werden, kann die Pumpe blockieren.

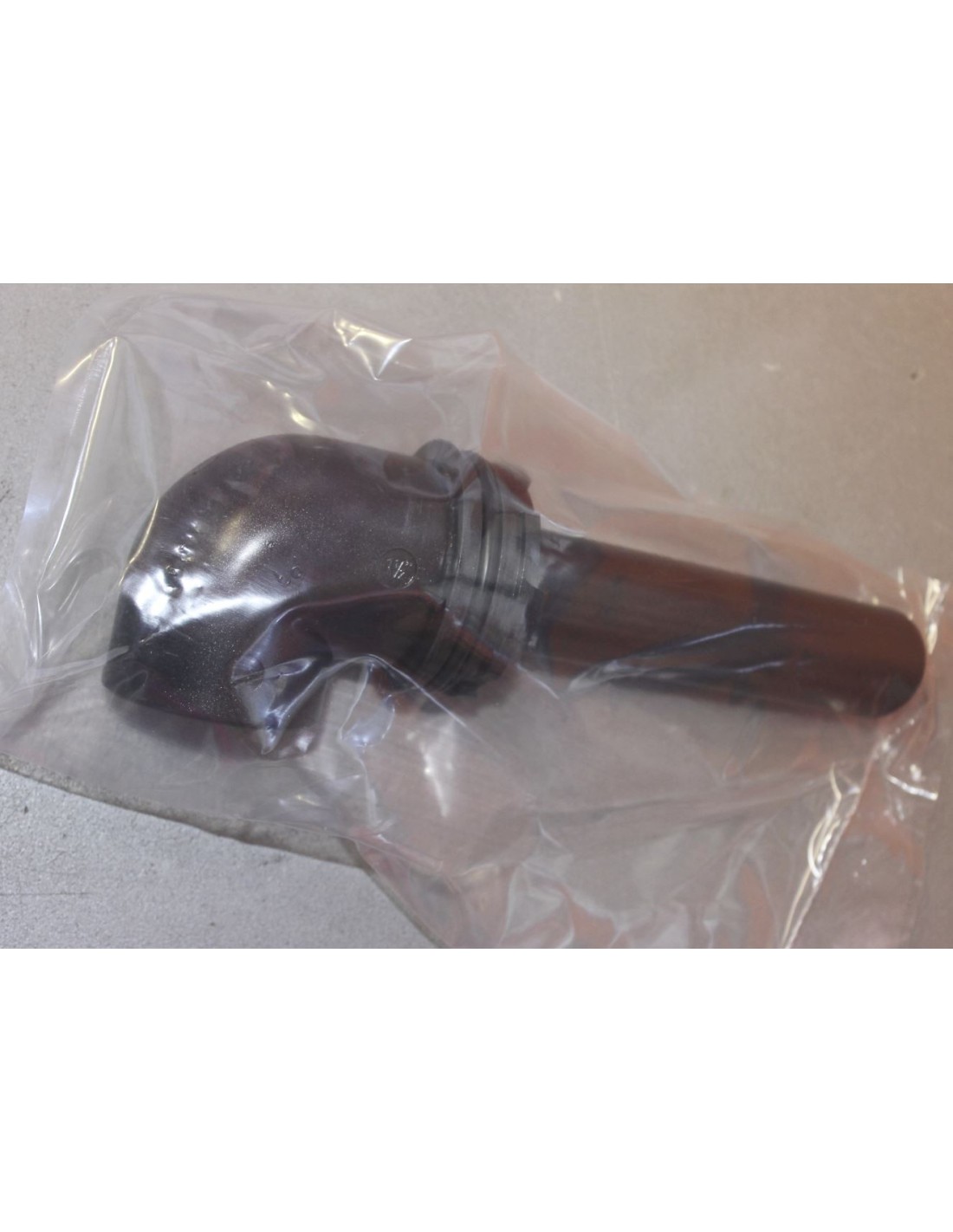

Wenn die Pumpe aus den oben beschriebenen Gründen stoppt, gehen Sie wie unten beschrieben vor. Besorgen wir uns einen Nylonbeutel (dies kann nützlich sein, wenn das Schwimmrohr stark verschmutzt ist) und nehmen Sie die gesamte Verbindung aus der Box, packen Sie nur das Schwimmrohr ein, schrauben Sie es ab und trennen Sie die Pumpe vom Kniestück, sobald Sie gerade das Schwimmrohr haben Pumpe in die Hand nehmen, prüfen, ob keine Eintrittsöffnung vorhanden ist

Wenn ein Gegenstand das Mahlrad blockiert, kann dieser Gegenstand mit einer einfachen Pinzette entfernt werden. Liegt das Problem jedoch tiefer, in der Laufradkammer, müssen die vier Schrauben der Kappe gelöst werden. Seien Sie bei diesem Vorgang vorsichtig. denn nach dem Entfernen zum Reinigen muss das innere Messingteil wieder in die ursprüngliche Position gebracht werden.

Wird diese Regel nicht beachtet, kann die Zerkleinerungspumpe nicht mehr wie bisher ansaugen.
